Вступ

Комп’ютерна схемотехніка складає основу електронно-обчислювальної техніки та інформаційно-вимірювальної техніки, а також пристроїв автоматики.

До неї належать пристрої одержання, опрацювання та зберігання інформації, пристрої керування різними об’єктами та технологічними процесами.

Мета даної курсової роботи – поглиблене знайомство з фізичними основами, будовою та параметрами напівпровідникових приладів, набуття навичок побудови й аналізу електронних пристроїв та систем, їх застосування при вирішенні виробничих завдань в митній службі.

Наслідком повинно бути вміння грамотно формулювати технічні завдання на розробку електронних пристроїв для вирішення конкретних задач та забезпечувати заявки на сучасне електронне устаткування; вміння експлуатувати технологічне електронне устаткування; проектувати найпростіші електроні пристрої.

1.Розрахунок імпульсних пристроїв та побудова лічильників імпульсів

1.1. Мета роботи

Метою даної роботи є набуття навиків розрахунку параметрів еле­ментів мультивібраторів (MB) на ІМС операційних підсилювачів (ОП), цифрових ІМС та ІМС таймера К1006ВИ1 (555), а також отримання лічильника імпульсів (ЛІ) з потрібним значенням коефіцієнта перерахунку зі стандартного послідовного двійкового.

1.2. Теоретичні відомості, необхідні для виконання роботи

Для виконання роботи необхідно знати призначення, основні пара­метри і характеристики, а також принципи побудови:

1. MB (див. розділ 3), побудованих на ОП (див, розділ 4), на логічних елементах і тригерах (див. розділ 5), на ІМС таймера К1006ВИ1 (див. розділ 6);

2. ЛІ (див. розділ 7.).

1.З. Вихідні дані

Вихідними даними для розрахунку MB є:

1. f, кГц - частота надходження генерованих імпульсів;

2. тип ІМС - пропонується один з наступних:

А-140УД7; Б-К561ЛА7; В-К561ТМ2; Г-К1006ВИ1;

3) обмеження на значення параметрів елементів (залежать, у тому числі і від заданого чи обраного типу ІМС).

Вихідними даними для побудови ЛІ є:

1. К- необхідне значення коефіцієнта перерахунку (відповідає числу можливих станів ЛІ);

2. тип ІМС послідовного двійкового ЛІ - пропонується чотирирозрядний лічильник К561ИЕ10;

3. типи допоміжних логічних елементів - пропонуються на вибір K561ЛА7, К561ЛА8, K561ЛА9.

Варіанти вихідних даних наведені в табл. 1.1.

Таблиця 1.1 – Вихідні дані для розрахунку МВ і побудови ЛІ

Приклад вибору варіанта для номера залікової книжки 77732:

з колонки 3 маємо — Г (тип ІМС для побудови MB - К1006ВИ1);

з колонки 2 – f = 2,6 кГц, К = 13.

Додаткові дані:

1) умовне позначення і схему вмикання ІМС ОП 140УД7 наведено на рис. 1.1 (мінімальне значення опору навантаження становить 2 кОм, напруга живлення задається рівною U_ж= ±12 В), а схему MB на ОП – на рис. 1.2;

Рис. 1.1 - Схема вмикання ОП типу 140УД7

а) б)

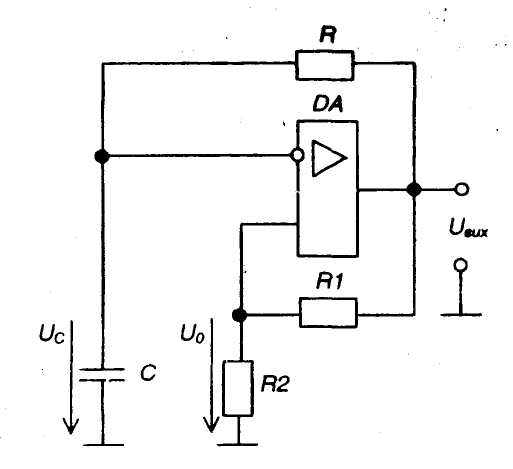

Рис. 1.2- Мультивібратор на ОП

2) напруга живлення ІМС К561 та К1006ВИ1 задається рівною U_ж= ±12 В;

3) ІМС К561ТМ2, позначення якої наведено на рис. 1.3, містить у собі два синхронних RSD- тригери (для виконання завдання достатньо одного тригера), а схема MB на RSD-тригері - на рис. 1.4 (він тут, власне, використовується як RS-тригер);

Рис. 1.3 - ІМС К561ТМ2 Рис. 1.4 - Мультивібратор на RSD-тригері

4) позначення ІМС К561ЛА7 (чотири елементи 2І-НІ), К561ЛА8 (два елементи 4І-НІ), К561ЛА9 (три елементи ЗІ-НІ) наведено відповідно на рис. 1.5, а-в, а схему MB на логічних елементах – на рис. 1.6.

Рис 1.5 - Деякі ІМС логічних елементів серії К561

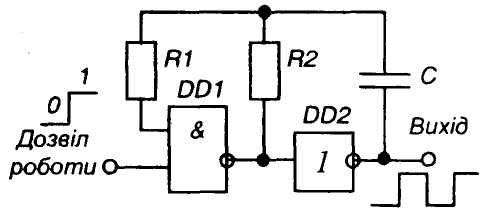

Рис. 1.6 - Мультивібратор на логічних елементах

5) IMC К561ИЕ10, позначення якої наведено на рис. 1.7, а, містить у собі два чотирирозрядних послідовних двійкових ЛІ (для виконання завдання достатньо одного з них), а їх таблиця переходів наведена на рис. 1.7, б;

а) б)

Рис 1.7 – ІМС К561ИЕ10

6) Величина опорів RС-ланцюжків у схемах на ІМС серії К561 не повинна бути меншою за 10 кОм;

7) схему MB на ІМС К1006ВИ1 наведено на рис. 1.8.

Рис. 1.8 - Мультивібратор на IMC К1006ВИ1
