1.2. Компоненти Electronics Workbench

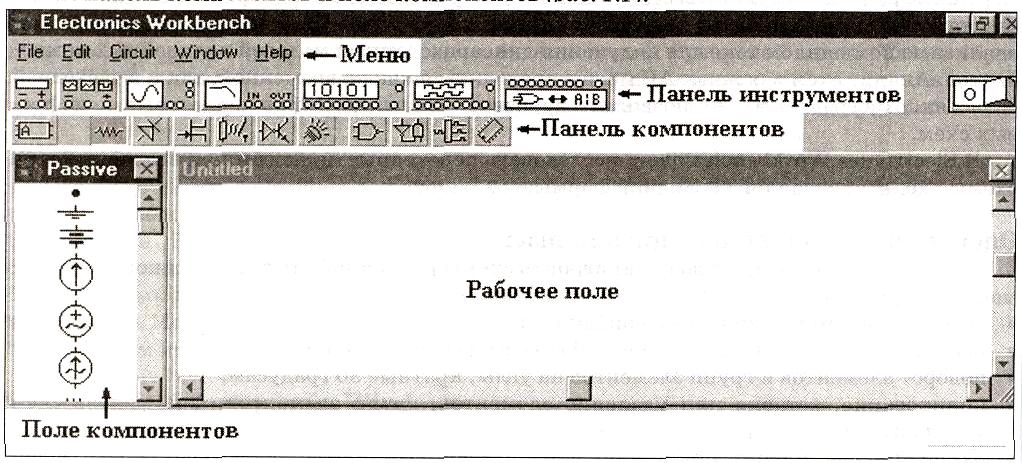

Для операцій з компонентами на загальному полі Electronics Workbench виділені дві області: панель компонентів і поле компонентів (мал. 1.1).
Рис. 1.1
Панель компонентів складається з піктограм полів компонентів, поле компонентів – з умовних зображень компонентів.
Клацнувши мишею на одній з одинадцяти піктограм полів компонентів, розташованих на панелі, можна відкрити відповідне поле. На рис. 1.1 відкрито поле пасивних компонентів (Passive). Розташування елементів у полях орієнтовано на частоту використання компонента. Для опису компонентів більш логічним є поділ їх по типах, чому ми будемо слідувати надалі, даючи в кожнім випадку посилання на поле, у якому розташований компонент.

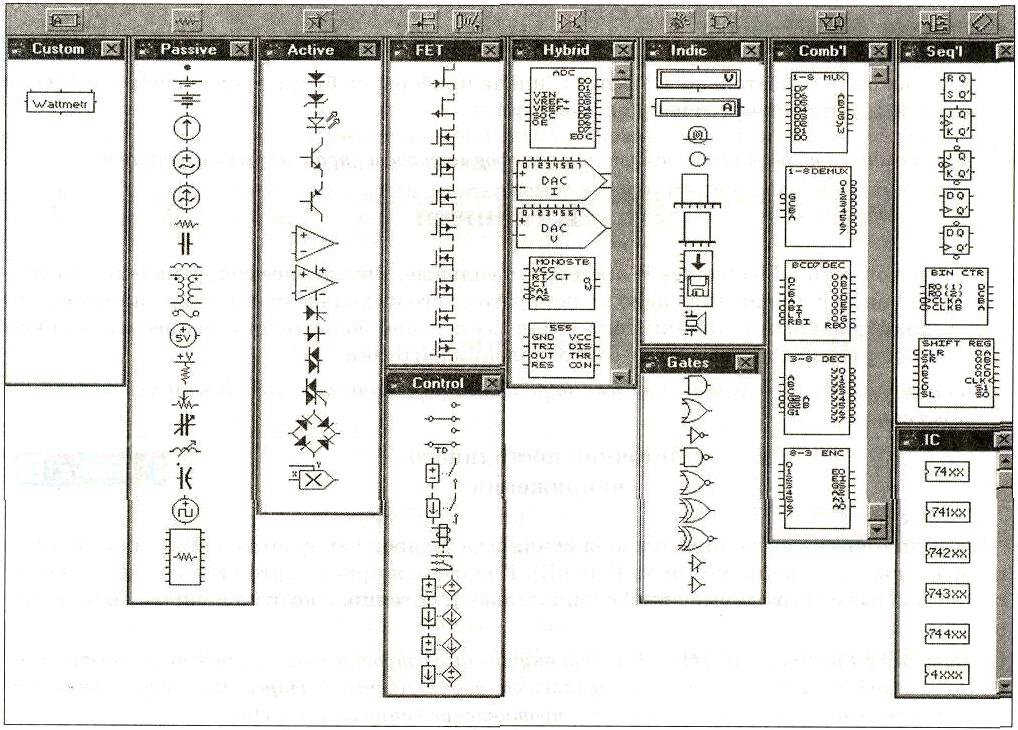

На мал. 1.2 показані всі наявні в Electronics Workbench поля компонентів. Ця картинка отримана штучно, насправді при роботі може бути відкрито тільки одне поле компонентів. Перейдемо тепер до опису наявних у програмі компонентів.
У бібліотеки елементів програми Electronics Workbench входять аналогові, цифрові і цифро-аналогові компоненти.
Усі компоненти можна умовно розбити на наступні групи:
базові компоненти,
джерела,
лінійні компоненти,
ключі,
нелінійні компоненти,
індикатори,
логічні компоненти,
вузли комбінаційного типу,
вузли послідовного типу,
гібридні компоненти.
Рис. 1.2
Базові компоненти
З 'єднуючий вузол
Вузол застосовується для з'єднання провідників і створення контрольних точок. До кожного вузла може приєднуватися не більш чотирьох провідників.
Після того, як схема зібрана, можна вставити додаткові вузли для підключення приладів.
З аземлення
Компонент "заземлення" має нульову напругу й у такий спосіб забезпечує вихідну точку для відліку потенціалів.
Не всі схеми мають потребу в заземленні для моделювання, однак будь-яка схема, що містить:
операційний підсилювач,
трансформатор,
кероване джерело,
осциллограф,
повинна бути обов'язково заземлена, інакше прилади не будуть робити виміри або їхні показання виявляться неправильними.
! Будьте уважні, при заземленні трансформаторів і керованих джерел.
Джерела
Усі джерела в Electronics Workbench ідеальні. Внутрішній опір ідеального джерела напруги дорівнює нулю, тому його вихідна напруга не залежить від навантаження. Ідеальне джерело струму має нескінченно великий внутрішній опір, тому його струм не залежить від опору навантаження.
! Функціональний генератор можна використовувати як ідеальне джерело напруги.
Джерело постійної напруги
ЕРС джерела постійної напруги або батареї вимірюється у Вольтах і задається похідними величинами (від мкВ до кВ). Короткою жирною рискою в зображенні батареї позначається вивід, що має негативний потенціал стосовно іншого виводу.
! Батарея в Electronics Workbench має внутрішній опір, рівний нулю, тому, якщо необхідно використовувати дві паралельно підключені батареї, то варто включити послідовно між ними невеликий опір (напр., у 1 Ом).
