Логічний перетворювач

Логічний перетворювач – прилад, що не має аналогів у реальному світі. Він призначений для виконання різних функціональних перетворень у схемі. З його допомогою можна здійснювати наступні операції:

• одержання таблиці істинності досліджуваної схеми;

• перетворення таблиці істинності в логічний вираз;

• перетворення логічного виразу в таблицю істинності;

• створення логічних схем по заданому логічному виразу;

• синтез логічних схем на елементах І-НІ по заданому логічному виразу. На екран виводиться зменшене зображення логічного перетворювача.

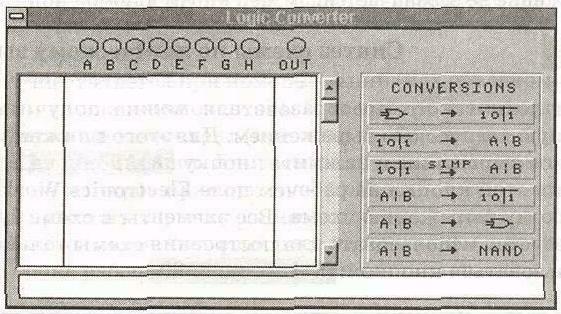

Подвійним щигликом миші по зменшеному зображенню відкривається розширене зображення приладу, приведене нижче на малюнку.

Одержання таблиці істинності схеми

Для одержання таблиці істинності схеми необхідно підключити входи (A, B, C, D, Е, F, G, Н) логічного перетворювача до входів досліджуваної схеми (не більш восьми), вихід (OUT) логічного перетворювача з'єднати з виходом схеми. Після натискання кнопки в лівій частині екрана логічного перетворювача з'явиться таблиця істинності, що описує функціонування досліджуваної схеми.

Введення і перетворення таблиці істинності

Для того щоб створити таблицю істинності, необхідно в лівій верхній частині приладу вибрати число перемінних від А до Н (натиснути на відповідну букву лівою кнопкою миші). Уся ліва половина екрана заповниться комбінаціями нулів і одиниць, що визначають початкові вхідні умови. Значно правіше розташований стовпець вихідних значень OUT (реакція на вхід), заповнений спочатку нулями. Змінюючи в правому стовпчику нулі на одиниці або X ( байдужний стан), можна описати стан виходу для будь-якої початкової умови. Після щиглика на кнопці в нижньому рядку зображення приладу з'явиться логічний вираз.

С прощення виразу Булевої алгебри

Якщо таблиця істинності містить велике число перемінних, то логічний вираз функції виходить громіздким. Для його перетворення в компактну форму варто натиснути кнопку .

! Примітка: Дане перетворення вимагає досить великого обсягу оперативної памя-ти, тому, якщо комп'ютер не має достатній обсяг ОЗП, операція займе дуже багато часу або взагалі не буде виконуватися.

Введення і перетворення логічного виразу

Для одержання таблиці істинності функції, заданої логічним виразом, проробіть наступне:

• У рядок перетворювача введіть за допомогою клавіатури логічний вираз;

• Натисніть кнопку .

При уведенні вираів інверсія позначається апострофом ‘, логічне додавання – знаком +. Логічне множення не позначається.

Синтез схеми за логічним виразом

За допомогою логічного перетворювача можна одержати схему, що реалізує функцію, задану логічним виразом. Для цього в нижньому рядку перетворювача введіть логічний вираз і натисніть кнопку .

Після натискання цієї кнопки на робочому полі Electronics Workbench з'явиться еквівалентна логічному виразу схема. Всі елементи в схемі будуть виділені червоним кольором. Якщо потрібно використовувати для побудови схеми тільки елементи І-НІ, то необхідно скористатися кнопкою: .
