З береження шаблона, використання збереженого шаблона, очищення екрана генератора
Для подальшого використання встановленого набору слів (шаблона) необхідно його зберегти. Для цього натисніть кнопку SAVE у крайньому правому куті панелі генератора слів і у вікні, що з'явилося, введіть ім'я файлу. Шаблон зберігається у виді файлу з розширенням *.dp. Якщо необхідно знову використовувати даний шаблон, то варто натиснути кнопку LOAD і в діалоговому вікні двічі клацнути лівою кнопкою миші на імені потрібного файлу із шаблоном. Очистити (заповнити нулями) ліву частину вікна генератора можна натисканням на кнопку CLEAR.
Установка режиму роботи генератора
Генератор може працювати в трьох режимах:
Покроковий (щораз після подачі чергового слова на вихід генератор зупиняється). Циклічний (на вихід генератора однорзово і послідовно надходять усі 16 слів).
Безпереривний (усі слова циклічно передаються на вихід генератора протягом необхідного часу).
Натисканням на кнопку STEP генератор переводиться в покроковий режим, кнопка BURST переводить у циклічний режим, а кнопка CYCLE – у безпереривний.
Для того щоб перервати роботу в безпереривному режимі, необхідно ще раз натиснути кнопку CYCLE (або CTRL+T на клавіатурі).
Керування синхронізацією
Права нижня панель керування TRIGGER визначає момент початку роботи генератора. Момент запуску може бути заданий по позитивному або негативному фронтах синхронізуючого імпульсу.
У режимі EXTERNAL (Зовнішня синхронізація) передача слів на вихід генератора синхронізується за допомогою імпульсів, що подаються на вхід запуску. З приходом кожного імпульсу на вихід генератора видається одне слово.
У режимі INTERNAL (Внутрішня синхронізація) генератор робить внутрішню синхронізацію передачі слів на вихід.
Д
ля
синхронізації роботи схеми з генератором
можна використовувати вихід Clock
Pulse (Clk).
Установити частоту імпульсів у діапазоні
від Гц до МГц можна у вікні FREQUENSY.
Логічний аналізатор
На схему виводиться зменшене зображення логічного аналізатора.
Логічний аналізатор підключається в досліджуваній схемі за допомогою виводів у його нижній частині. Одночасно можуть спостерігатися сигнали у восьми точках схеми. Правий верхній затискач використовується для подачі синхронізуючих імпульсів.

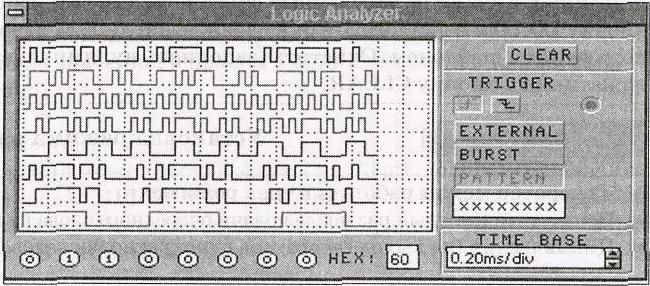

Подвійним щигликом миші по зменшеному зображенню відкривається розширене зображення логічного аналізатора, приведене нижче на малюнку.
Т
имчасові
діаграми сигналів на екрані 8-канального
логічного аналізатора зображуються у
виді прямокутних імпульсів. Крім того,
круглі вікна в нижній частині аналізатора
показують поточний стан входів
аналізатора. Кожне вікно відповідає
одному з його входів. Праворуч, у вікні
HEX, виводиться шістнадцятьковий
еквівалент двійкового числа, обумовлений
станом входів аналізатора.
Рівні сигналів, у поточний момент, що подаються на вхід аналізатора, на екрані відображаються праворуч. Правий крайній вхід аналізатора відповідає нижній часовій діаграмі на екрані аналізатора.
Натискання на клавішу CLEAR очищає екран логічного аналізатора.
У полі TIME BASE встановлюється часовий масштаб по горизонтальній вісі.
Синхронізація логічного аналізатора
Вибір режиму синхронізації проводиться за допомогою поля керування TRIGGER. Існує два режими синхронізації:
внутрішня синхронізація;
зовнішня синхронізація.
Режим внутрішньої синхронізації встановлюється натисканням на клавішу BURST. У цьому режимі синхронізація роботи аналізатора проводиться автоматично при ввімкнені схеми.
Режим зовнішньої синхронізації встановлюється натисканням на кнопку EXTERNAL. У цьому режимі синхронізація проводиться синхронізуючим імпульсом від зовнішнього джерела, що подається на вхід синхронізації. За допомогою кнопок, розташованих у полі керування, можна задати момент запуску по позитивному або негативному фронті синхронізуючого імпульсу.
Зовнішня синхронізація може також здійснюватися комбінацією логічних рівнів, що подаються на входи каналів аналізатора. Для цього варто натиснути клавішу PATTERN і в поле під нею ввести нулі й одиниці, задаючи тим самим комбінацію логічних рівнів, при приході якої на входи аналізатора, запуститься зображення часових діаграм на його екрані.
