Розширена модифікація осциллографа

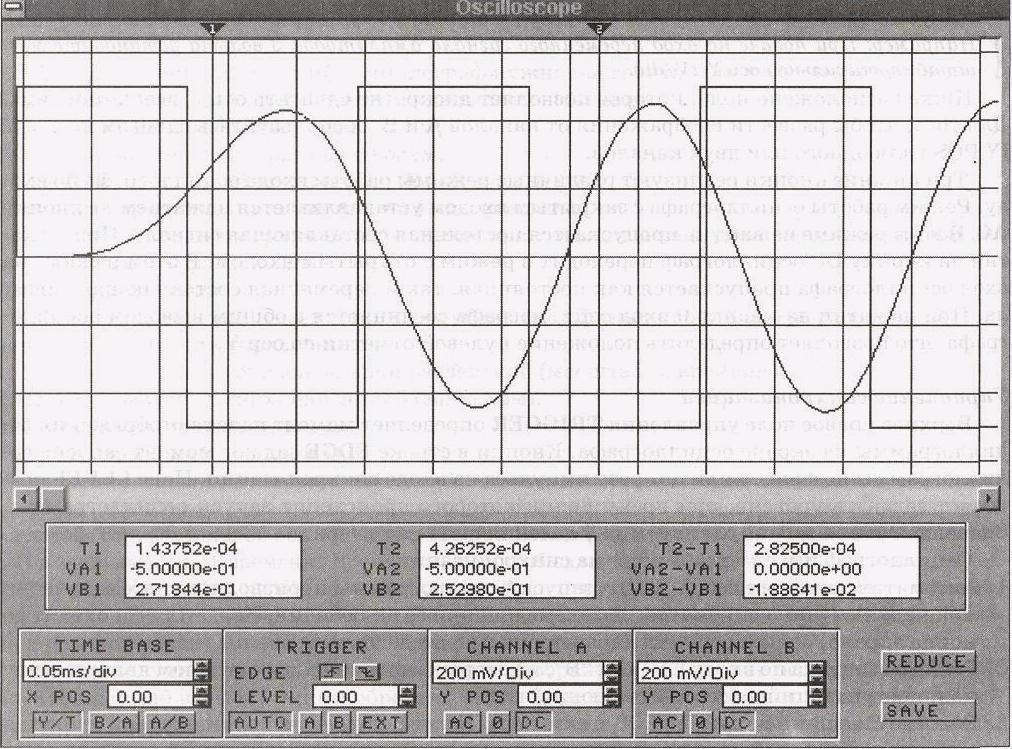

Натискання клавіші ZOOM на панелі простої моделі відкриває вікно розширеної моделі осциллографа. Панель розширеної моделі осциллографа на відміну від простої моделі розташована під екраном і доповнена трьома інформаційними табло, на які виводяться результати вимірів. Крім того, безпосередньо під екраном знаходиться лінійка прокручування, що дозволяє спостерігати будь-який часовий відрізок процесу від моменту включення до моменту вимикання схеми. По суті, розширена модель осциллографа це зовсім інший прилад, що дозволяє набагато зручніше і більш точно проводити числовий аналіз процесів.
На
екрані осциллографа розташовані два
курсори, що позначаються 1 і 2, за допомогою
яких можна вимірити миттєві значення
напруг у будь-якій точці осциллограмми.
Для цього просто перетягніть мишею
курсори за трикутники в їхній верхній
частині в необхідне положення. Координати
точок перетинання першого курсору з
осциллограммами відображаються на
лівому табло, координати другого курсору
— на середньому табло. На правому табло
відображаються значення різниць між
відповідними координатами першого і
другого курсорів. Результати вимірів,
отримані
за допомогою розширеної моделі осциллографа, можна записати у файл. Для цього натисніть кнопку Save (Зберегти) і в діалоговому вікні введіть ім'я файлу. Файлові привласнюється розширення *.scp. Воно являє собою текстовий файл у ASCII кодах, у якому записані дані про значення напруг у точках підключення осциллографа через інтервал часу, що дорівнює масштабові горизонтального розгорнення.
Щоб повернутися до колишнього зображення осциллографа – натисніть клавішу REDUCE, що розташована в правому нижньому куті.
Боде-плоттер (Графобудівник)
Боде-плоттер використовується для одержання: амплітудно-частотних (АЧХ) і фазо-частотних (ФЧХ) характеристик схеми.
Боде-плоттер вимірює відношення амплітуд сигналів у двох точках схеми і фазовий зсув між ними. Відношення амплітуд сигналів може вимірятися в децибелах. Для виміру Боде-плоттер генерує власний спектр частот, діапазон якого може задаватися при настроюванні приладу. Частота будь-якого змінного джерела в досліджуваній схемі ігнорується, однак схема повинна включати яке-небудь джерело змінного струму.
На схему виводиться зменшене зображення плоттера.
Боде-плоттер має чотири затискачі: два вхідних (IN) і два вихідних (OUT).
Для виміру відношення амплітуд або фазового зсуву потрібно підключити додатні виводи входів IN і ОUТ (ліві виводи відповідних входів) до досліджуваних точок, а два інших виводи заземлити.

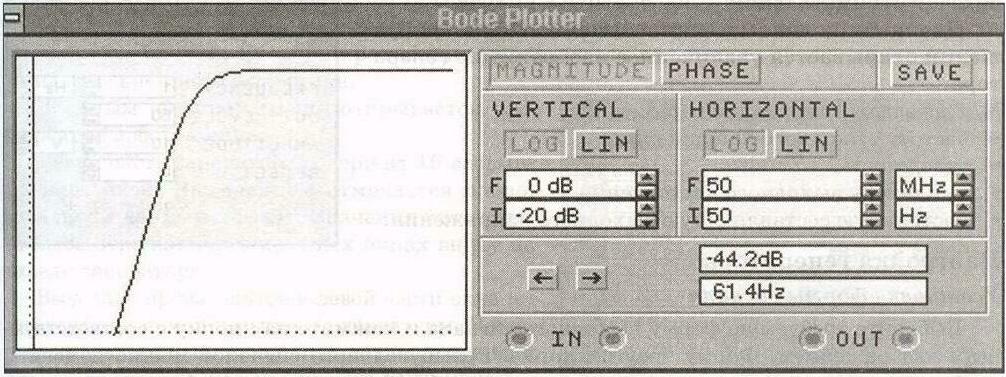

При подвійному щиглику мишею по зменшеному зображенню Боде-плоттера відкривається його збільшене зображення.
Верхня панель плоттера Режим (MODE) задає вид одержуваної характеристики: АЧХ або ФЧХ. Для одержання АЧХ натисніть кнопку MAGNITUDE, для одержання ФЧХ – кнопку PHASE.
Ліва панель керування (VERTIKAL) задає:
початкове (I – initial) і кінцеве (F – final ) значення параметрів, що відкладаються по вертикальній вісі,
вид шкали вертикальної осі – логарифмічна (LOG) або лінійна (LIN).
Права панель керування (HORIZONTAL) набудовується аналогічно.
При одержанні АЧХ по вертикальній вісі відкладається відношення напруг:
у лінійному масштабі від 0 до 10Е9;
у логарифмічному масштабі від -200d до 200d.
При одержанні ФЧХ по вертикальній вісі відкладаються градуси, – від -720° до 720°. По горизонтальній вісі завжди відкладається частота в Герцах або в похідних одиницях.
На початку горизонтальної шкали розташований курсор. Його можна переміщати натисканням на кнопки із стрілками, розташованими праворуч від екрану, або "тягти" за допомогою миші. Координати точки перетинання курсору з графіком характеристики виводяться на інформаційних полях внизу праворуч.
За допомогою Боде-плоттера неважко побудувати топографічну діаграму на комплексної площини для будь-якої схеми.
