Выбор сепаратора непрерывной продувки
Сепараторы непрерывной продувки предназначены для разделения на пар и воду пароводяной смеси, образующейся из продувочной воды паровых котлов путем снижения её давления до давления в сепараторе (что приводит к вскипанию воды), с последующим использованием тепла воды и пара.
Для ускорения процесса сепарации применяется тангенциальный подвод продувочной воды. Также в сепараторах присутствуют вертикальные жалюзийные каплеуловители для осушки пара вторичного вскипания.
Сепаратор представляет собой вертикальный цилиндрический сосуд сварной конструкции и состоит из корпуса с приваренным к нему нижним эллиптическим днищем; верхнее эллиптическое днище соединяется с корпусом с помощью фланцевого разъёма. В средней части корпуса приварены 2 или 4 опоры для установки сепаратора в подвешенном состоянии на опорных балках.
В нижней части корпуса находится приёмное устройство, состоящее из двух концентрично установленных обечаек и двух тангенциально вваренных в корпус патрубков, предназначенное для приёма тангенциально подводимой продувочной воды.
В верхней части корпуса крепится болтами к кольцу сепарирующее устройство, состоящее из набора специально отогнутых лопаток и предназначенное для отделения мелких капель воды от пара.
Постоянный уровень отсепарированной воды автоматически поддерживается поплавковым регулятором уровня, встроенным в штуцере в нижней части корпуса.
Для визуального наблюдения за уровнем отсепарированной воды сепаратор оснащён водоуказательным устройством, состоящим из водоуказательного стекла и кранов клапанного типа.
Для наблюдения за рабочим давлением в паровом пространстве сепаратора имеется манометр показывающий с пределом измерения до 1,6МПа с продувочным 3-х ходовым краном и спускным вентилем.
Отсекание давления пара в корпусе выше допустимого (0,75МПа) обеспечивается клапаном предохранительным полноподъёмным фланцевым, снабжённым сменной пружиной, работающей при давлении в пределах 0,7-1,3МПа. Срабатывание клапана регулируется на давление 0,75МПа. Верхняя часть клапана закрыта колпаком, в котором имеется регулировочный винт для установки пружины на заданное давление.
Работа сепаратора заключается в приёме пароводяной смеси от котла, разделении её на пар и воду за счёт расширения и вращательного движения потока в приёмном устройстве сепаратора. Окончательно пар осушивается в сепарирующем устройстве.
Сепаратор непрерывной продувки выбирается исходя из расхода продувочной воды
-
(3.3.1)
где – расход остаточной воды на выходе из СНП, т/ч;
– расход
пара на выходе из СНП, т/ч
Исходя из заданных условий выбираем сепараторы марки СП-0,28-0,45 производства Саратовского завода энергетического машиностроения. Основные характеристики СП-0,28-0,45 приведены в таблице З.З.1. Габаритные размеры указаны на рисунке 3.3.1.
Таблица 3.3.1 – Технические характеристики СП-0,28-0,45
Давление рабочее |
0,7 МПа |
Температура рабочая |
170 °С |
Давление пробное при гидроиспытании |
1,0 МПа |
Паропроизводительность |
0,7 т/ч |
Расход пароводяной смеси |
3,5 т/ч |
Вместимость |
0,28 м3 |
Масса сухая |
470 кг |

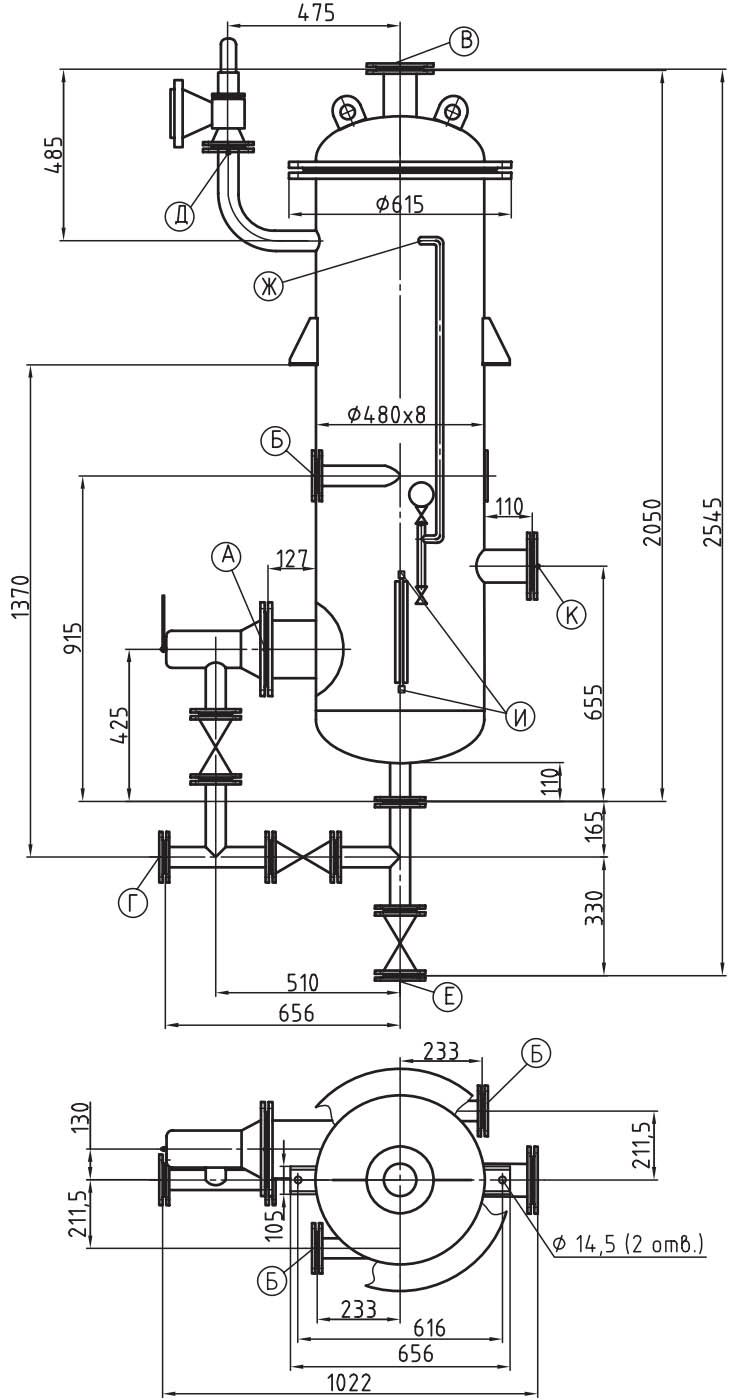

Рисунок 3.3.1 – Габаритные размеры сепаратора СП-0,28-0,45
А-штуцер регулятора уровня; Б-подвод пароводяной смеси; В-выход отсепарированного пара;
Г-выход отсепарированной воды; Д-для предохранительного клапана; Е-дренаж; Ж-муфта манометра;
И-муфты указателя уровня; К-штуцер смотровой
