Контрольні запитання.

1. Назвіть деталі швейних машин, які беруть участь в утворенні стібка.

2. Відміть те на схемі заправку верхньої нитки.

3. Відміть те на схемі заправку нижньої нитки.

4. Які дефекти строчки можуть виникнути, як їх усунути.

Завдання для роботи

1. Підготуйте машинку до роботи

2. Намотайте нитки на шпульку.

3. Заправте нижню нитку.

4. Заправте верхню нитку.

5. Перевірте якість строчки.

6. Прошийте на клаптику розміром не менше 15x20 см прямі паралельні строчки по групах на таких відстанях:

7. а) 0,5 см - чотири строчки,

8. б) 0,8 см - чотири строчки,

9. в) 1,2 см- чотири строчки,

10. г) 1,5 см - чотири строчки.

11. Прошийте на клаптику такого ж розміру чотири строчки :

12. -зигзагоподібні лінії, паралельні між собою під кутом близько 90, на відстані 1,0 см. хвилясті лінії паралельні між собою на відстані 1,5 см.

Список рекомендованих джерел:

1. Кучер В.О., Степура А.О. Обладнання швейного виробництва: Навч.пос. для проф. – техн.. навч закладів\ В.О.Кучер, А.О.Степура – К.: Вікторія, 2001. – 406с.

2. Ісаєв В.В. Обладнання швейних підприємств\ В.В. Ісаєв М-1989.-с.-89-95

3. Труханова А.Т. Основи швейного виробництва\ А.Т.Труханова К.-1991.-с. -79-86

Додатки

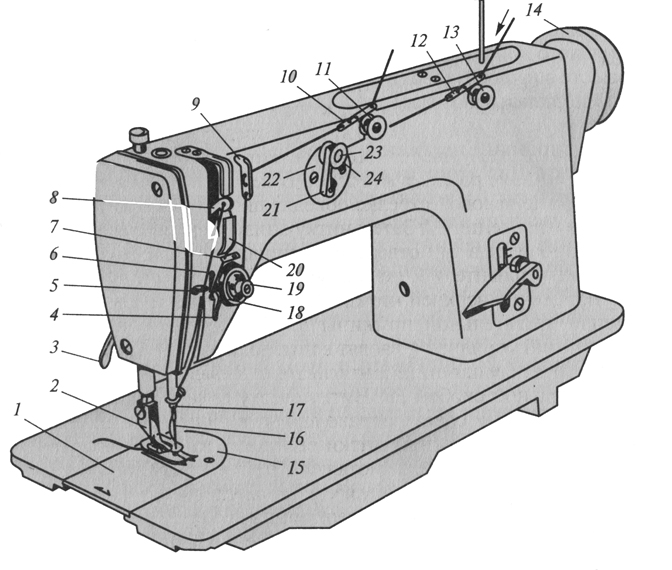

Заправка верхньої нитки Заправка нижньої нитки

Інструкція до практичної роботи №3

Тема: Заправлення та робота на побутових швейних машинах. Виконання різних операцій.

Мета. Навчитись готувати швейну машину до робрти, вивчити прийоми роботи, навчитись практично виконувати операції на побутових швейних машинах. Здобути навики з регулювання якості строчки.

Обладнання і матеріали: демонстраційні швейні машини ПМЗ -2, Вrazer, демонстраційні таблиці: будова швейної машини, схема заправки ниток.

Теоретичні відомості

Неполадки в швейних машинах можуть виникнути з багатьох причин: в зв’язку з порушенням взаємодії механізмів робочих органів і зношуванням деталей зміною чистоти поверхності деталей. До основних неполадок швейних машин відносять: низька якість строчок, пропуски стібків, обрив ниток, стримане переміщення матеріалів, злам голки.

При слабкій строчці переплетення ниток відбувається між зшивними матеріалами але матеріали відходять один від іншого. Щоб виправити цей недолік потрібно збільшити натяг верхньої і нижньої ниток.

Пропуски стібків можуть виникнути при неправильній взаємодії голки і човника. Причиною неправильної роботи може бути дефект голки, неправильна заправка ниток, неправильне встановлення голки, неправильне регулювання човника.

Обрив верхньої нитки. Причиною обриву нитки може бути погана якість нитки, великий натяг, неправильна заправка нитки, невідповідність номера голки і нитки, поганий стан нитконапрямлячів.

Обрив нижньої нитки. Причиною обриву може бути поломані або пом’яті стінки шпульки, нерівномірне намотування нитки на шпульку, неправильна заправка нитки.

Затруднене переміщення тканини. Причиною може бути дефект рейки (викришені зубці), неправильний підбір рейки, неправильна установка рейки по висоті, неправильна установка лапки по висоті.

Поломка голки. Цей дефект може виникнути при неправильній установці голки, лапки, голкової пластини, човника.

Контрольні запитання.

5. Назвіть Назвіть причини неполадок швейних машин швейних машин.

6. Що впливає на якість строчки?

7. Як замінити голку у разі поломки?

8. Які пристрої малої механізації ви знаєте?

Завдання для роботи

1. Вдосконалити прийоми регулювання параметрів та якості машинної строчки.

2. Виконати вправи на прокладання хвилястої та зубчастої строчки до отримання задовільного результату.

3. Відпрацювати прийоми початку шиття та виконання закріпок.

4. Виконати петлю, пришити ґудзик, виконати паралельні строчки використовуючи пристрої малої механізації

Список рекомендованих джерел:

1. Кучер В.О., Степура А.О. Обладнання швейного виробництва: Навч.пос. для проф. – техн.. навч закладів\ В.О.Кучер, А.О.Степура – К.: Вікторія, 2001. – 406с.

2. Ісаєв В.В. Обладнання швейних підприємств\ В.В. Ісаєв М-1989.-с.-89-95

3. Труханова А.Т. Основи швейного виробництва\ А.Т.Труханова К.-1991.-с. -79-86

Інструкція до практичної роботи №4

Тема: Заправлення та робота на промислових універсальних швейних машинах човникового стібка. Виконання різних видів швів.

Мета. Вивчити будову промислової швейної машини, вивчити прийоми роботи, навчитись практично виконувати різні шви.

Обладнання і матеріали: промислова машина фірми «Текстіма» демонстраційні таблиці різних груп швів: будова промислової швейної машини.

Т еоретичні відомості

Ознайомтесь із будовою машини 1022-М класу.

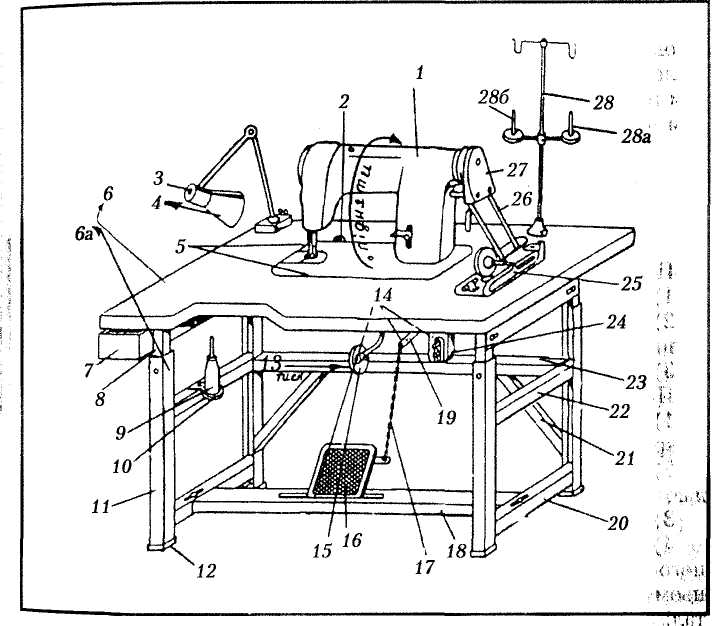

Головка швейної машини 1 встановлюється в розрізі 5 кришки 6 (рис. 20). Промисловий стіл складається з двох стійок 11, скріплених між собою боковими 20 та 22, поздовжніми поперечинами. Для підвищення жорсткості стійки 11 та поперечини 23, їх з'єднують за допомогою відкосів 21. В стійках 11 болтами закріплені траверси 8, а до них прикріплена кришка стола 6.

Роз'ємне жорстке закріплення кришки 6 дозволяє регулювати розташування кришки по вертикалі. На кришці закріплений світильник місцевого освітлення 4 з вимикачем 3. Головка швейної машини і у розрізі 5 кришки стола 6 закріплена на двох шарнірних петлях 2. Це дозволяє при вимкнутому електродвигуні підняти та повернути головку машини 1 від працюючого, виклавши її над поверхнею стола 6 у неробочому стані. Це необхідно, якщо виникає потреба почистити деталі машини під платформою, змастити їх та відрегулювати.

На кришці 6, справа від паса 26, може бути закріплений автоматичний пристрій 25 для намотування ниток на шпулю.

Такий пристрій може бути вмонтований і в рукаві машини. На кришці 6 справа розташована стійка 28 для бобіни верхньої нитки (або для кількох ниток, найчастіше двох, 28 а та 28 б).

Зліва, під кришкою 6, у двох спрямувачах, розташований ящик 7 для збереження бобін, шпулей, викруток та іншого приладдя для роботи з машиною. Під кришкою 6 у двох кронштейнах утримується вал колінного важеля 15 для підйому лапки ножним способом. На поперечнику 18 на двох кронштейнах утримується педаль 16 з гумовим килимком або гумовим покриттям. Педаль за допомогою ланцюжка (тяги) 17 з'єднується з важелем 19 індивідуального приводу електродвигуна. Привід закріплений знизу на кришці 6 болтами за машиною справа. Знизу, справа від працюючого, до кришки 6 прикріплений перемикач 24 для вмикання та вимикання електродвигуна машини. Зліва на поперечині 22 закріплений утримувач 10 маслянки 9. Знизу на стійку 11 одягнені гумові башмаки 12, які ізолюють промисловий стіл від підлоги. Заземлення корпусу електродвигуна здійснюється шляхом його підключення до джерела постачання, оснащеного нульовим проводом.
