23) Печное отопление. Характеристика. Достоинства и недостатки.

- Оно относится к местным системам.

Теплота образуется при сгорании топлива, в топливнике печи, горячие дымовые газы нагревают внутренние поверхности каналов дымооборотов и теплота через стенки каналов передаётся в отапливаемое помещение, охладившиеся дымовые газы удаляются через дымовую трубу в атмосферу, топливо сжигается периодически поэтому имеет место нестационарный тепловой режим.

- Максимум теплоотдачи печи, приходится на конец топки, когда температура стенок максимальна, минимум теплоотдачи, перед началом следующей топки.

- Коэффициент неравномерности теплоотдачи:

Q – теплоотдача печи (максимальная, минимальная и средняя).

Т.к теплопоступления меняются, то колеблется и температура воздуха и радиационная температура.

- Известно, что чем > теплоты поглощает ограждение и предметы помещения, тем < колебание температуры, а значит тем > теплоустойчивость помещения.

- Теплоустойчивостью помещения называют его свойство поддерживать относительное постоянство температуры, при периодически меняющихся теплопоступлениях.

Достаточно теплоустойчивыми считаются помещения, где при неравномерно передающей теплоту печи, обеспечивается колебание температуры воздуха в пределах +-3 градусов.

Печное отопление допускается в жилых домах, зданиях сельских советов и управлений, при количестве этажей не >2, в небольших общественных зданиях, с числом мест не > 80, производственных помещений категории «г» и «д», площадью не > 500 м².

«+»:1) меньшая стоимость по сравнению с другими системами.

2) малые затраты металла

3) простота устройства

4) независимость отопления отдельных помещений.

«-»: 1) пониженный уровень теплового комфорта (не стационарный тепловой режим и переохлаждение нижней зоны помещения)

2) высокая трудоёмкость в обслуживании

3) высокая пожароопасность

4) возможность отравления окисью углерода, при неправильном обслуживании

5) загрязнение помещений золой и топливом

6) потеря 5-6% площади помещения.

24) Основные элементы отопительных печей. Классификация отопительных печей.

- Основные элементы печей:

1) топливник (топка)

2) газоходы (дымообороты)

3) дымовая труба

В топливнике сжигается топливо (твёрдое, жидкое, газообразное), форма, вид и размер топки зависят от вида топлива.

- под топкой устраивается поддувало (при твёрдом топливе - зольник), через которое воздух из помещения поступает к горящему топливу.

- регулирование воздуха с помощью поддувальной дверки. Горючие дымовые газы, под действием естественной тяги, перемещаются из топливника по газоходам или дымооборотам печи.

- В нижних точках дымооборотов устраивают дверцы – чистки, для удаления сажи и золы. В последнем газоходе, перед дымовой трубой, помещают задвижки, для регулирования скорости газов и полного прекращения их движения, после окончания топки.

- Массивные печи устанавливают на собственном фундаменте, облегчённые прямо на полу.

Печи характеризуются следующими признаками:

1) теплоёмкость, т.е – количество теплоты которое накапливается в массиве печи во время топки и передаётся в помещение до начала следующей топки.

- Период времени от конца одной топки и до начала другой называется сроком остывания печи.

Принято считать, что новую топку печи необходимо начинать когда средняя температура её внешней поверхности понизится до температуры, превышающей на 10 градусов температуру воздуха в помещении.

2) схема движения газов внутри печи

3) толщина стенок

4) этажность

5) способ отведения дыма

6) основной материал из которого она выполнена

Непосредственно классификация:

1) по теплоёмкости

а) теплоёмкие - (к-е имеют активный объём 0,2м³ и более)

- активный объём это объём нагревающегося массива печи, включая пустоты, определяемый произведением площади печи, на ур-е низа топки на активную высоту.

- активная высота – высота от низа топки, до верхней (при толщине до 140 мм) или нижней (>140 мм), плоскости перекрытий.

б) не теплоёмкие, в основном это металлические печи, к-е может непрерывно, либо с небольшими перерывами.

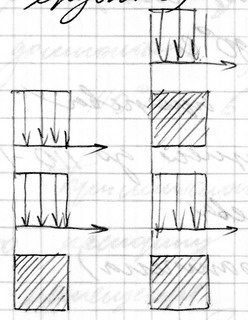

2) по схеме движения дымовых газов:

- канальные

- безканальные (колпаковые)

- смешанного типа (канально-колпаковые)

Канальные с каналами соединяют последовательно,

а) однооборотная печь, с одним подъёмным каналом 2) двухоборотная печь с 2я подъёмными каналами 3) многооборотная с восходящим движением газов

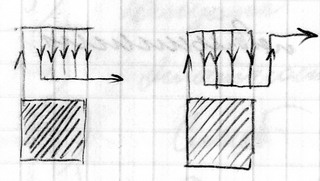

Канальные печи с каналами соединёнными параллельно:

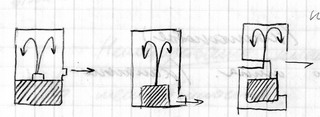

Колпаковые печи:

3) по толщине стенок:

- толстостенные (>=12см)

- тонкостенные (в топливнике до 12 см и других стенок до 7 см)

4) по высоте:

- одноэтажные и двухэтажные (двухъярусные).

5) по основному материалу:

- кирпичные

- бетонные, из жаростойких блоков

- кирпичные в металлических футлярах

- чугунные

6) по способу отведения дыма:

- через внутристенные каналы

- с насадными трубами

- печи с отдельно стоящими, на собственном фундаменте трубами

7) по температуре теплоотдающей поверхности

а) печи умеренного прогрева (это тонкостенные печи, нагревающиеся в отдельных местах до 90 градусов)

б) печи повышенного прогрева (тонкостенные, нагревающиеся до 110-120 градусов)

в) печи высокого прогрева (температура из поверхности неограниченна)
