20) Классификация систем панельно-лучистого отопления.

Панельно-лучистым, называют отопление помещений греющими панелями, при котором радиационная температура помещения превышает температуру воздуха, т.е t_r>t_в

При панельно-лучистом отоплении, помещение обогревается за счёт лучистого теплообмена между отопительными панелями и поверхностью ограждений.

Классификация:

1) Местные и центральные

- местные – это когда помещение отапливается высокотемпературными приборами (более 100 градусов) излучателями, например инфракрасные излучатели, а так же панели и отражательные экраны, если энергоносителем в них является электрический ток, газы или твёрдое топливо.

- В центральных системах применяются, низко и высоко температурные панели с централизованным теплоснабжением при помощи воды пара или воздуха.

2) По виду энергоносителя:

- водяные, паровые, воздушные, электрические.

3) В зависимости от места расположения панелей:

- потолочные, напольные, стеновые.

4) В зависимости от температуры излучающей поверхности:

- с низкой температурой (до 70 градусов)

- со средней (70-250)

- с высокой (до 900)

21) Температурная обстановка в помещении при панельно-лучистом отоплении.

- Особенностью панельно-лучистого отопления является возможность создания в помещении, комфортных условий при более низкой температуре воздуха, на 2-3 градуса.

- Известно, что самочувствие человека улучшается при повышении доли конвективного теплопереноса в теплоотдаче его тела и уменьшения излучения на холодные поверхности. Это как раз и имеет место при панельно-лучистом отоплении, когда теплоотдача человека излучением уменьшается вследствие повышения температуры поверхности ограждения одновременно понижая температуру воздуха, против обычной, что увеличивает конвективный теплообмен.

- Если при приборном отоплении хорошее самочувствие человека обеспечивается при t_в=19,3 то при панельном 17,4.

1ое условие тепловой комфортности:

2ое условие тепловой комфортности:

температуры греющих панелей

- коэффициент облучённости, с головы человека на греющую панель.

Где: у – расстояние головы человека от панели.

L – усредненный размер панели.

В соответствии со СНиПом 44.01-2003

«Среднюю температуру поверхности строительных конструкций со встроенными нагревательными элементами следует принимать не выше: 70 градусов для наружных стен, 26 градусов для полов помещений с постоянным пребыванием людей. И 31 градус для полов помещений с временным пребыванием людей, а так же обходных дорожек и скамей крытых плавательных бассейнов и по расчету для потолков».

22) Конструкции отопительных панелей.

- представляет собой элемент в котором имеются каналы для теплоносителя (трубы, кабель), в системах панельно-лучистого отопления конструкция панелей бывает 2х видов:

1) совмещённые (представляющие собой одно целое с ограждающими конструкциями здания)

2) подвесные или приставные изготовленные отдельно и смонтированные рядом со строительными конструкциями.

- Совмещённые панели имеют более высокую степень индустриальности, но с эксплуатационной точки зрения хуже.

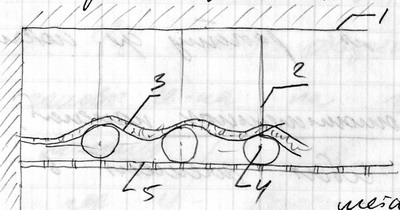

1 - перекрытие

2 – подвеска

3 – тепловая изоляция

4 – трубы для теплоносителя

5 – перфорированный металлический лист.

Для изготовления более распространённых бетонных отопительных панелей, используют тяжёлый бетон, обладающий высокой теплопроводностью.

λ=1,5 Вт/м*⁰С

- Коэффициент линейного расширения такого бетона, близок к коэффициенту расширения стали.

- Заделка труб в бетон, даёт существенный теплотехнический эффект, т.е теплопередача увеличивается примерно на 60% по сравнению с открыто проложенными трубами, что объясняется увеличением площади теплоотдающей поверхности обетонированной трубы, которая с ростом диаметра развивается быстрее чем растёт термическое сопротивление слоя бетона, но это возрастание происходит до некоторого критического значения внешнего диаметра. d_ср=2λ/α_н
