- •1) Паровое отопление. Принцип работы. Достоинства и недостатки. Пар, как теплоноситель.
- •2) Классификация систем парового отопления. Особенности парового отопления.
- •3) Схема системы парового отопления низкого давления с верхней разводкой и сухим конденсатопроводом.
- •4) Схема системы парового отопления низкого давления с нижней разводкой и сухим конденсатопроводом.
- •5) Схема системы парового отопления низкого давления с верхней разводкой и мокрым конденсатопроводом.
- •6) Схема системы парового отопления низкого давления со средней разводкой и сухим конденсатопроводом.
- •7) Схема системы парового отопления низкого давления с перекачкой конденсата в котел с помощью насоса (разомкнутая).
- •8) Гидравлический расчет систем парового отопления низкого давления.
- •9) Схема системы парового отопления высокого давления.
- •10) Оборудование систем парового отопления: конденсатоотводчики, конденсатные баки, предохранительные устройства.
- •12) Схемы местных систем воздушного отопления прямоточные, с полной и частичной рециркуляцией.
- •13) Схемы центральных систем воздушного отопления прямоточные и рекуперативные
- •14) Схемы центральных систем воздушного отопления с полной и частичной рециркуляцией.
- •15) Расчет воздушного отопления.
- •16) Воздушно-рециркуляционный отопительный агрегат в системе местного воздушного отопления.
- •17. Квартирная система воздушного отопления.
- •18. Рециркуляционные воздухонагреватели в системах воздушного отопления. Достоинства и недостатки. Область применения.
- •19) Панельно – лучистое отопление. Особенности, область применения. Достоинства и недостатки.
- •20) Классификация систем панельно-лучистого отопления.
- •21) Температурная обстановка в помещении при панельно-лучистом отоплении.
- •22) Конструкции отопительных панелей.
- •23) Печное отопление. Характеристика. Достоинства и недостатки.
- •24) Основные элементы отопительных печей. Классификация отопительных печей.
- •25) Выбор отопительных печей. Амплитуда колебания температуры внутреннего воздуха.
- •27) Электрические отопительные приборы.
- •28) Электрическое отопление с помощью теплового насоса.
- •29) Режим работы систем отопления.
- •30) Тепловая и гидравлическая устойчивость систем отопления. Критерий гидравлической устойчивости.
- •31) Регулирование систем отопления.
- •32) Энергосбережение в системах отопления. Пути снижения энергопотребности отопления зданий.
- •33) Утилизация природной сбросной теплоты в системах отопления.
- •34) Сравнение систем отопления. Экономические и технические показатели систем отопления.
12) Схемы местных систем воздушного отопления прямоточные, с полной и частичной рециркуляцией.

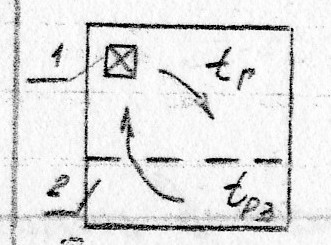

- рециркуляционная – бесканальная
рециркуляционная – канальная
(только отопление)

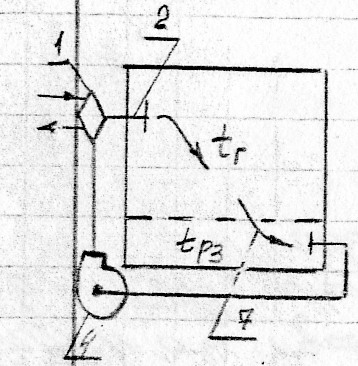

частично рециркуляционная схема

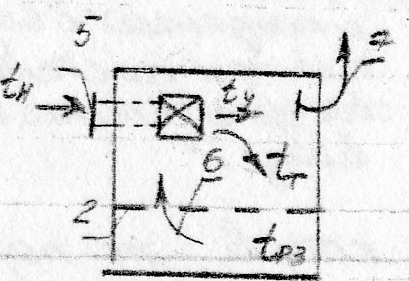

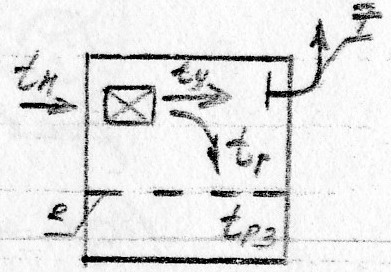

Прямоточная схема, рециркуляции нет
1-отопительный агрегат, 2-рабочая зона, 3-канал нагретого воздуха, 4-теплообменник, 5-воздухозабор, 6-рециркуляция воздуха, 7-канал вытяжной вентиляции.
13) Схемы центральных систем воздушного отопления прямоточные и рекуперативные

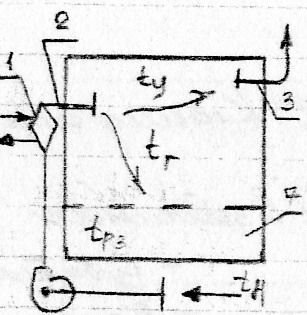

рециркуляционная (чисто отопительные функции)

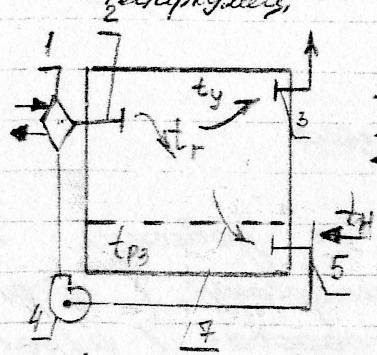

частично рециркуляционная (вентиляционная функция)
прямоточная (вентиляционная функция)

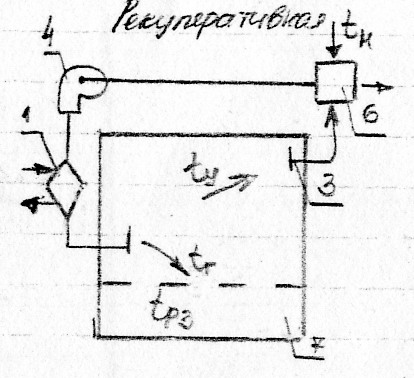

рекуперативная (вентиляционная функция)
Рекуперативная система – т.е. в теплообменнике используется теплый воздух удаляемого вытяжными системами.
1-теплообменник, 2-канал нагретого воздуха, 3-канал внутреннего воздуха, 4-вентилятор, 5-канал наружного воздуха, 6-воздуховоздушный теплообменник, 7-рабочая зона.
14) Схемы центральных систем воздушного отопления с полной и частичной рециркуляцией.
1-теплообменник, 2-канал нагретого воздуха, 3-канал внутреннего воздуха, 4-вентилятор,
5-канал наружного воздуха, 6 – воздуховоздушный теплообменние
(7)-рабочая зона.
рециркуляционная (чисто отопительные функции)
частично рециркуляционная (вентиляционная функция)
прямоточная (вентиляционная функция)
рекуперативная (вентиляционная функция)
15) Расчет воздушного отопления.
Состоит в определении: кол-ва приточного воздуха Gпр кг/ч, температуры приточного воздуха tг, скорости воздуха на выходе из воздухораспределителя Vo м/с, тепловой мощности установки Q Вт.
Воздух для отопления подается в помещение нагретым до такой температуры, чтобы в результате его смешения с внутренним воздухом и теплообмена с поверхностямими ограждений поддерживалась заданная температура помещения.
Кол-во подаваемого воздуха Gпр определяется по формуле:
где Qтп – теплопотери, к-е должны быть возмещены системой отопления, Вт
с – удельная массовая теплоёмкость воздуха кДж/ кг*0С
tг tв – температура подаваемого и удаляемого воздуха в помещении. 0С
t<70 если возд выпускается в раб зону выше 4м, t<70 при кратковременном пребывании людей, t<60 при длительном пребывании, t<45 если воздух попадает в раб зону на расстояние более 2м от раб места, t<25 если воздух подается непосредственно в раб зону.
Когда система воздушного отопления является одновременно и системой вентиляции, то кол-во подаваемого в помещение воздуха устанавливается следующим образом:
1)если кол-во возд для отопления больше чем для вентиляции т.е. Gот>Gвент, то сохраняют кол-во и температуру отопительного воздуха, а систему выбирают прямоточной или с частичной рециркуляцией.
2)если кол-во вентиляционнго воздуха больше отопительного, то принимают кол-во возд для вент-ции, а систему выбирают прямоточную, а температуру воздуха считают по формуле:
После уточнения воздухообмена определяют расход теплоты на нагревание воздуха:
а)при полной рециркуляции
б)при прямоточной схеме
в)при частичной рециркуляции
