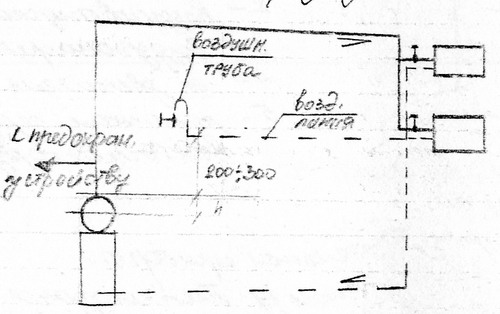

5) Схема системы парового отопления низкого давления с верхней разводкой и мокрым конденсатопроводом.
Система применяется при прокладке магистрального трубопровода ниже уровня воды в котле. Для спуска воздуха предусматривается специальная воздушная линия, которая должна проходить выше уровня воды в котле (h+200…300) и воздушная труба.
Магистральный конденсатопровод полностью заполнен конденсатом, поэтому эта сис-ма с мокрым конденсатопроводом.

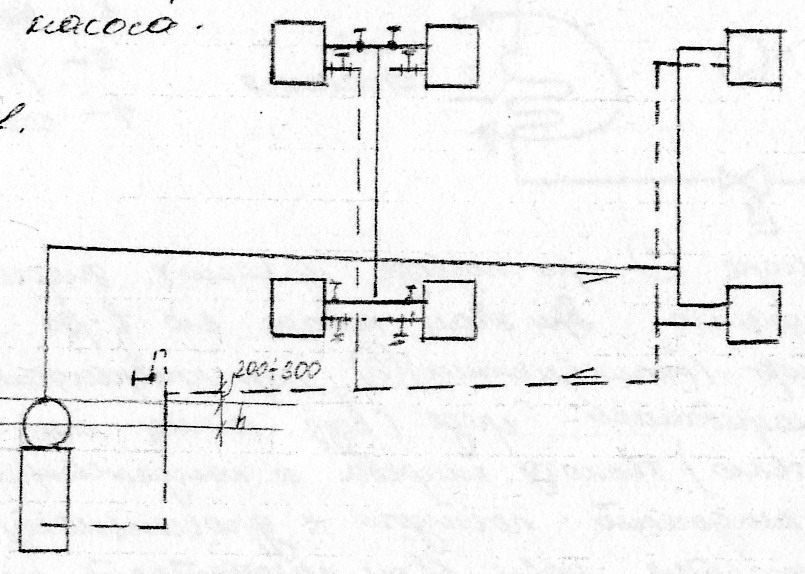

6) Схема системы парового отопления низкого давления со средней разводкой и сухим конденсатопроводом.
Паровую магистраль прокладывают под потолком одного из этажей, часть системы располагают выше паровой магистрали аналогична системе с нижней разводкой. Другая аналогична системе с верхней разводкой.

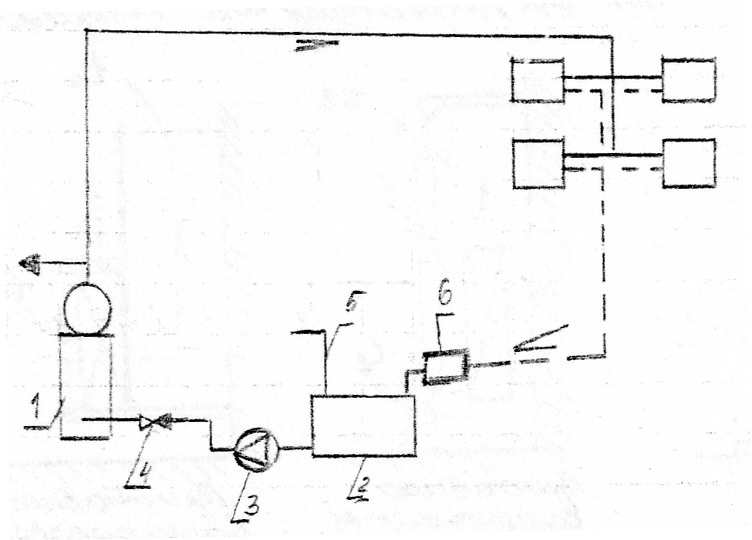

7) Схема системы парового отопления низкого давления с перекачкой конденсата в котел с помощью насоса (разомкнутая).
1 – паровой котёл, 2 – конденсационный бак, 3 – центробежный насос, 4 – обратный клапан, 5 – воздушная труба, 6 – конденсатоотводчик (конденсатный горшок).
Системы парового отопления с самотёчным возвратом можно устанавливать в случае размещения котла ниже отопительных приборов. Если это невозможно и нельзя заглубить котельную, то применяют систему с перекачкой конденсата. Здесь приборы можно разместить ниже котла, а разводка может быть: верхней, нижней, средней.
В этой системе конденсат поступает в конденсационный бак, откуда насосом перекачивается в котёл. Воздух удаляется по конденсационной магистрали (сухой конденсатопровод) и выходит в атмосферу через конденсационный бак, в котором есть воздушная труба. Во избежание выхода пара в атмосферу через конденсационную магистраль, в конце этого трубопровода у бака установлен конденсационный горшок (6).
8) Гидравлический расчет систем парового отопления низкого давления.
- Расчёт аналогичен методике расчёта теплопроводов систем воздушного отопления, методом удельных потерь давления на трение.
При прохождении пара по трубе в следствии попутной конденсации, изменяется количество пара, а из за потерь давления – объёмная масса. Однако, ввиду их незначительности, на каждом участке считают неизменными и их расход и его объемную массу.
Отдельно считают паропроводы, отдельно конденсатопроводы. Расчёт начинают с ветви наиболее протяжённой, т.е подводящей пар к самому дальнему прибору. Давление пара в начале магистрали (у котла) р1 принимают в зависимости от длины паропровода l от ввода (или котла) до самого удалённого прибора.
l,м <100 100 100-200
p1, мПа 0,05 0,03-0,01 0,01-0,02
Давление пара р2 перед расчётным отопительным прибором принимают в размере 1500-2000 Па.
На преодоление
сопротивлений расходуется разность
давлений пара при выходе из котла (р1)
и перед прибором (р2).
Т.е располагаемый перепад давлений:
Скорости движения пара в системах низкого давления должна быть ограничена: при попутном движении пара и конденсата – 30м/с
при встречном – 20 м/с.
Потери давления в паропроводах определяются по формуле, на каждом участке.
R – удельные потери давления, Па/м, на участке 1 м.
Ориентировочную потерю давления на трение определяем по формуле:
0,9 – коэф. запаса
∑lуч – сумма длин расчётных участков
η – доля потерь давления, на местные сопротивления
Далее по таблице, ориентируясь на Rср подбираем диаметр, скорость и фактическое сопротивление. Затем находим сумму коэффициентов местных сопротивлений и потерю давления в них – Z.
Просуммировав потери на участках, находим потери во всей расчётной ветви.
Невязка с располагаемым давлением <=15%
Рассчитываем остальные ветви и увязываем их между собой.
Диаметры конденсатопроводов подбираем в зависимости от количества теплоты, выделенной паром; вида конденсатопровода (сух/мокрый), его положения (/ или -) и длины.
