28) Электрическое отопление с помощью теплового насоса.

тепловой насос – установка, предназначенная для передачи теплоты от низкотемпературного источника к среде с более высокой температурой.

- в отоплении применяются чаще тепловые насосы парокомпрессионного типа.

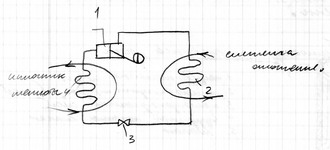

1 – компрессор, 2 – конденсатор, 3 – регулирующий вентиль, 4 – испаритель.

В компрессоре 1 при подводе механической энергии, сжимается пар хладагента, при этом повышается его температура, проходя через конденсатор 2 пар превращается в жидкость, отдаёт нагреваемой среде (воздуху помещения или промежуточному теплоносителю) теплоту нагрева и конденсата. Жидкий хладагент поступает к дроссельному вентилю 3, где резко снижается давление и он приобретает парообразное состояние, затем в испарителе 4, он расширяется отбирая теплоту от низкотемпературной среды, после этого пар поступает в компрессор и процесс повторяется.

Имеются тепловые насосы использующие термоэлектрический эффект Пельтье, сущность которого заключается в выделении или поглощении теплоты, при прохождении тока через спай двух разных проводников, причём количество теплоты пропорционально силе тока.

- Тепловой насос на полупроводниках представляет собой термоэлектрическую батарею, состоящую из большого числа спаев, расположенных так, что бы спаи поглощающие теплоту и выделяющие теплоту, были разделены и находились в изолированных друг от друга каналах, в одном канале происходит охлаждение среды, в другом – нагревание среды, используемой для отопления.

29) Режим работы систем отопления.

С-мы отопления проектир-ся на определ-е расчетные услов. Большую часть отопительного периода темпер-ра нар. возд. выше и теплопотребность помещ. меньше. Т.е. теплопотр-сть помещ-я измен-ся и режим раб-ты с-мы отопления должен соотв-ть этим измен. Тепловая мощность с-мы определ-ся в рез-те составления теплового баланса

На разных составляющих по-разному складывается изменение отдельных факторов

Изменение теплопотерь через ограждения можно считать пропорциональным разностям темпер-р нар-го и внутр-го возд-ха

,

где - теплопотери при расчетной температуре; , -расчетные темп-ры нар-го и внутр-го возд-ха; - текущая темп-ра.

Сложнее оценить изменение , т.к. изменяется не только темп-ра,но и кол-во инф-гося нар-го возд-ха , а она зависит также от разности давлений внутри иснаружи. И в общем случае:

,

Где -относит-й расход нар-го возд-ха,поступ-го в помещ-е

, -кол-во воздуха при текущ-й темп-ре, -расход возд. При расчетных условиях.

- можно считать постоянной в течении отопительного периода

Поступление теплоты в помещение за счет солнечной радиации в холодный период года мы не учитываем,однако солнечная радиация тоже может изменять тепловую обстановку в помещ-и. поддержание расчетной темп-ры внутр-го возд-ха в помещен-и в течение всего отпит-го сезона обеспечив-ся при вып-нии условия: ; -текущ-я теплоотдача эл-в с-мы отопления, - текущ-я теплопотребность пом.

Т.е. очевидно,что т.к. теплопотребность в помещ в теч отопит сезона меняется,то след и менять теплоотдачу Эл-в отопления,а именно-отопит приборов. Т.е. необходимо регулирование с-мы отопления.

Способы регулирования:

1)качественное(изменен. температ. теплоносит-ля)

2)колическвенное (изменен кол-ва теплоносит-ля)

3) качественно-колическвенное(меняется и то и другое)
