1) Паровое отопление. Принцип работы. Достоинства и недостатки. Пар, как теплоноситель.
- Принцип работы основан на передаче в помещение скрытой теплоты парообразования, выделяющейся при конденсации пара. Применяют сухой насыщенный пар (т.е находящийся в равновесии с водой).
(кДж/кг)
где in – удельная энтальпия сухого насыщенного пара, кДж/кг
iж – удельная энтальпия кипящей воды, полученной при нагревании 1 кг воды от нуля градусов, до температуры кипения.
r – удельная теплота парообразования, полученная в результате превращения 1кг воды в пар при температуре кипения.
Система парового отопления работает следующим образом:

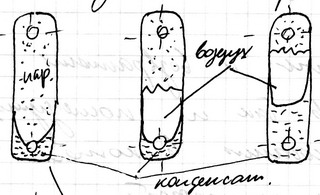

рис1 – если в прибор поступает расчётное количество пара и обеспечивается свободное удаление конденсата, то прибор целиком заполняется паром и конденсат в виде плёнки по стенкам спокойно стекает вниз.
рис2 – когда количество поступающего пара уменьшается, то в нижней части прибора остаётся невытесненный воздух.
рис3 – Если при этом ещё и затруднено удаление конденсата, то он задерживается в приборе и соприкасаясь с холодными стенкам переохлаждается, в результате в целом теплоотдача прибора уменьшается.
Пар из котлов по паропроводам поступает в отопительный прибор, где конденсируется, отдавая скрытую теплоту парообразования через стенку приборов в окружающую среду. Далее конденсат отводится из приборов в котельную. При конденсации пара его температура не меняется, а объём пара уменьшается в среднем в 1000 раз.
Пар как теплоноситель:
Теплоноситель – жидкая или газообразная среда, перемещаемая в системе отопления.
Теплоноситель аккумулирует теплоту, а затем передаёт её в обогреваемое помещение.
+: 1) меньший расход металла на отопительные приборы по сравнению с водяной системой.
2) меньшее гидростатическое давление пара в вертикальных трубопроводах.
3) малая тепловая инерция, что позволяет обеспечивать быстрый прогрев и быстрое охлаждение.
4) возможность перемещения пара на большие расстояния.
-: 1) высокая температура пара, а значит и высокая температура поверхности О.П., что приводит к разложению и сухой возгонке пыли на поверхности прибора, сопровождающейся выделением вредных веществ. Окиси СО в частности.
2) невозможность качественной регулировки теплоотдачи приборов, т.к температура пара постоянна.
3) шум
4) ускоренная коррозия труб.
2) Классификация систем парового отопления. Особенности парового отопления.
1. В зависимости от давления пара:
- субатмосферные (абс. давление <0,10 мПа)
- вакуум-паровые (абс. давление <0,11 мПа)
- низкого давления (абс. давление 0,105 – 0,17 мПа)
- высокого давления (абс. давление 0,17 – 0,27 мПа)
2. По способу возврата конденсата в котёл:
- замкнутые (с непосредственным возвратом конденсата самотёком в котёл)
- разомкнутые (с возвратом конденсата в бак и последующая перекачка его насосом в котёл)
3. По связи с атмосферой:
- открытые (т.е конденсационный бак сообщается с атмосферой)
- закрытые (не сообщающийся бак с атмосферой)
4. По схемам расположения трубопроводов:
- однотрубные
- двухтрубные
- с верхней, нижней и средней разводкой.
5. С напорным и самотёчным конденсатоотводом:
Напорный – целиком заполнен конденсатом, перемещаемым насосом.
6. С сухим и мокрым конденсатоотводом.
- Принцип работы основан на передаче в помещение скрытой теплоты парообразования, выделяющейся при конденсации пара. Применяют сухой насыщенный пар (т.е находящийся в равновесии с водой).
Пар из котлов по паропроводам поступает в отопительный прибор, где конденсируется, отдавая скрытую теплоту парообразования через стенку приборов в окружающую среду. Далее конденсат отводится из приборов в котельную. При конденсации пара его температура не меняется, а объём пара уменьшается в среднем в 1000 раз.
