Расчёт валов Тихоходный вал

Расчёт выполняется на кручение по пониженным допускаемым напряжениям [ _k]=15 МПа. Ориентировочно определим диаметр вала в опасном сечении:

d = = ….. мм,

где Т – крутящий момент в опасном сечении вала, T = ……. Нм.

Полученное значение округлим до ближайшего числа из ряда: d = …..мм.

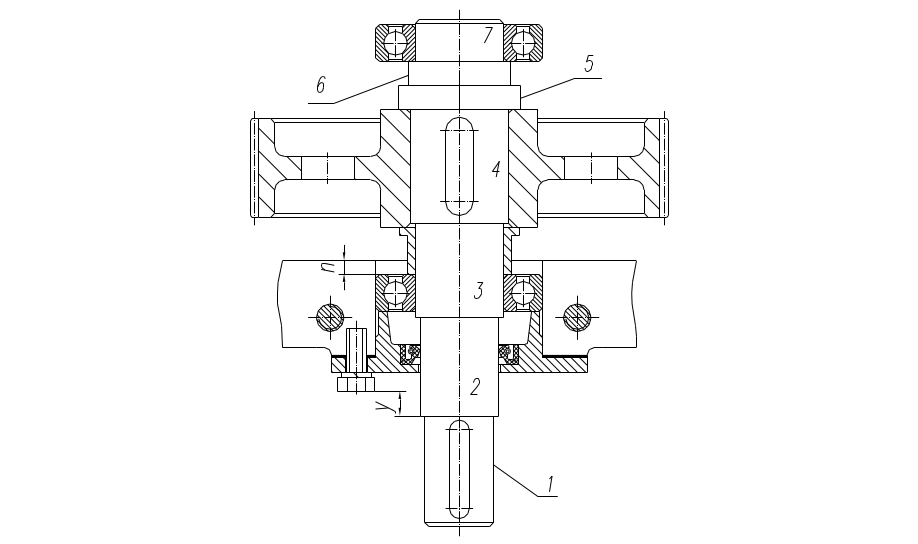

Тихоходный вал

d₁ = …..мм l₁ = ….мм

d₂ =…. мм l₂ = …. мм

d₃ = …. мм l₃ = …. мм

d₄ = ….мм l₄ = ….мм

d₅ = …. мм l₅ = ….мм

d₆ = …. мм l₆ = …. мм

d₇ = …..мм l₇ = ….мм

Табл. 2

Размеры участков тихоходного вала

№ участка	Диаметр, мм	Длина, мм
1	d1	l1
2	d2 = d1 + 5	l2
3	d3 = d1 + 10	l3 = (20...30) + B
4	d4 = d3 + 5	l4 = Lc - 2
5	d5 = d4 + (3…4)∙C3	10…15
6	d6 = dзп	10…15
7	d7 = d3	B

Быстроходный вал-шестерня

Расчет выполняется на кручение по пониженным допускаемым напряжениям [ _k]=15 МПа. Ориентировочно определим диаметр вала в опасном сечении:

d= = …..мм,

где Т – крутящий момент в опасном сечении вала, T = ….. Нм.

Полученное значение округлим до ближайшего числа из ряда: d = …..мм.

Быстроходный вал (вал-шестерня)

d₁ = … мм l₁ = …мм

d₂ = …мм l₂ = …мм

d₃ = …мм l₃ = … мм

d₄ = …мм l₄ = …мм

d₅ = …мм l₅ = …мм

d₆ = …мм l₆ = …мм

d₇ = …мм l₇ = …мм

Кольца маслоотражательные

Маслоотражательные кольца (рис.3) применяют при смазке подшипников масляным туманом для косозубых и шевронных передач, у которых делительный диаметр шестерни меньше наружного диаметра подшипника быстроходного вала

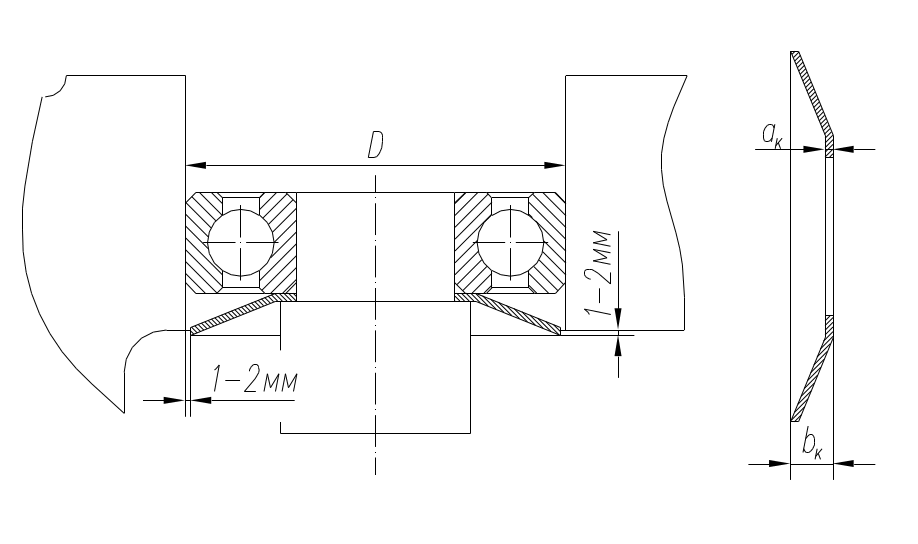

Рис. 3 Кольцо маслоотражательное

Табл. 3

Размеры колец.

D	, мм	, мм
до 80	1	8
80…150	2	12
150…200	3	15

Так как на чертеже D = ….мм., значит из таблицы 3 = …. мм и = …. мм.
