4.7 Определение площади зоны хранения автомобилей
В зависимости от организации хранения
подвижного состава на АТП, автомобиле-места
могут быть закреплены за конкретными
автомобилями, группами или необособленными.
В случае, когда места закрепляются за
конкретными автомобилями, площадь зоны
хранения (стоянки),
,
м2, определяется по формуле:
,
(4.13)
где
– коэффициент плотности расстановки
автомобилей, зависящий от расположения
места хранения.
Результаты определения площади зоны хранения представлены в таблице 4.8.
Таблица 4.9 - Определение площади зоны хранения автомобилей
Модель |
Аи |
fa |
Кп |
Fxp |
КамАЗ-5460 |
50 |
44,25 |
2 |
4425 |
КрАЗ-6510 |
50 |
20,75 |
2 |
2075 |
ЗИЛ-431412 |
25 |
16,68 |
2 |
834 |
Сводим результаты расчета площадей производственных подразделений в итоговую таблицу 4.9.
Таблица 4.10- Площадь производственных подразделений уточнённая после планировки
Наименование производственного подразделения |
Расчетная площадь, м2 |
Принятая площадь |
Зона ТО-1 и ТО-2 |
571,73 |
602,34 |
ЗонаД1иД2 |
426,48 |
453,25 |
ЗонаТР |
426,48 |
431,65 |
Зона ожидания |
243,38 |
253,2 |
Агрегатный |
50 |
50 |
Слесарно-механический |
30 |
30 |
Электротехнический |
15 |
15 |
Аккумуляторный |
21 |
21 |
Ремонта приборов систем питания |
14 |
20,46 |
Шиномонтажный и вулканизационный |
18 |
18,08 |
Продолжение таблицы 4.9
Наименование производственного подразделения |
Расчетная площадь, м2 |
Принятая площадь |
Кузнечно-рессорный |
21 |
21,93 |
Медницкий |
18 |
28,7 |
Сварочный |
125,63 |
211,99 |
Жестянницкий |
128,63 |
200,4 |
Арматурно-обойный |
18 |
19,5 |
Малярный |
134,63 |
203,28 |
Деревообрабатывающий |
134,63 |
203,28 |
Склад агрегатов |
52,76 |
52 |
Склад запасных частей |
100,8 |
99,05 |
Склад смазочных материалов |
14,46 |
15,38 |
Склад шин |
11,35 |
11,72 |
Склад лакокрасочных материалов |
13 |
18,33 |
Итого |
2588,91 |
3240 |
Зона хранения автомобилей |
7333,75 |
7543,54 |
Подбор технологического оборудования
Производим подбор оборудования для зоны диагностики.
В зоне организованы два специализированных поста. Первый пост предназначен для диагностирования тормозной системы и подвески седельных тягачей и грузовых автомобилей. Второй пост предназначен для диагностирования двигателя, рулевого управления, фар, электронных систем всего подвижного состава АТП.
Перечень оборудования и его стоимость представлены в таблицах 5.1, 5.2.
Таблица 5.1 – Перечень оборудования в зоне
№ |
Наименование, модель |
Рисунок |
Характеристика |
Коли-чество |
1 |
2 |
3 |
4 |
5 |
1 |

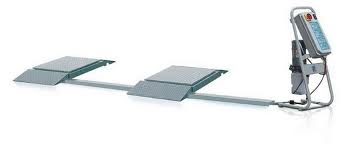

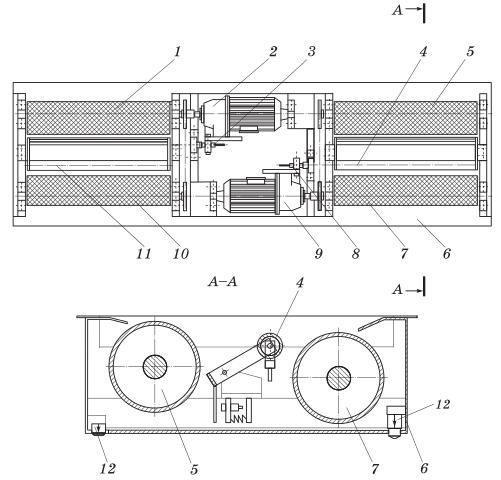

Тормозной стенд ВТ 610 |
|
Габаритные размеры: 3200х1400х500. Максимальная мощность: 11 кВт |
1 |
2 |
Мощностной стенд LPS 3000 LKW |
|
Габаритные размеры: 45501100х610. Максимальная мощность: 2 кВт |
1 |
3 |
Люфт детектор подвески WEARTEST 4500 FA
|
|
Габаритные размеры: 1520х1450х285 мм; Давление гидростанции 160 бар; Мощность: гидростанции 2,2 кВт |
1 |
Продолжение таблицы 5.1
1 |
2 |
3 |
4 |
5 |
4 |

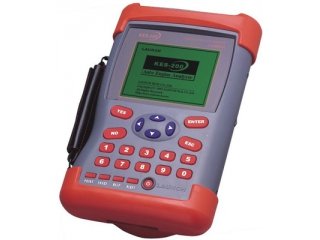

Мотор тестер LAUNCH KES-200
|
|
Габаритные размеры: 200х250х37;
|
1 |
5 |
Компрессометр для бензиновых двигателей 4077 JTC |
|
Габаритные размеры: 250x400x40мм;
|
1 |
6 |
Компрессометр для дизельных двигателей 1364 JTC |
|
Габаритные размеры: 250х350х45 мм
|
1 |
7 |

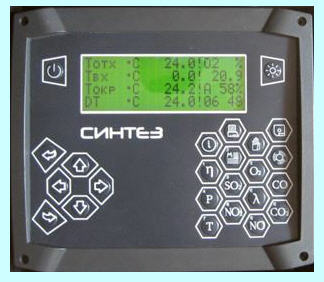

Газоанализатор СИНТЕЗ |
|
Габаритные размеры: 300х200х60мм |
1 |
8 |
Прибор для проверки света фар ОПК |
|
Габаритные размеры: 850х1250х1770 |
1 |
Продолжение таблицы 5.1
1 |
2 |
3 |
4 |
5 |
9 |
Стенд для проверки электрооборудования Э250 02 |
|
Габаритные размеры: 850х1250х1770; Максимальная мощность при проверке оборудования 20кВ
|
1 |
10 |
Устройство для удаления выхлопных газов УВВГ-М |
|
Габаритные размеры: 800х800х450 мм; Потребляемая мощность: 1,1 кВт |
3 |
11 |
Шумомер Октава-110А-МАКСИМА |
|
Габаритные размеры: 354× 86× 36 мм; |
1 |
Таблица 5.2 – Стоимость оборудования
№ |
Наименование, модель |
Стоимость, грн. |
Потребляемая мощность, кВт |
Потребляемые эксплуатацион-ные материалы/рас-ход |
1 |
2 |
3 |
4 |
5 |
1 |
Тормозной стенд ВТ 610 |
250000 грн. |
3 кВт |
Смазочные материалы |
2 |
Мощностной стенд LPS 3000 LKW |
280000 грн. |
3 кВт |
Смазочные материалы |
3 |
Люфт детектор подвески WEARTEST 4500 FA
|
57000 грн. |
0.2 кВт |
Смазочные материалы |
Продолжение таблицы 5.2
1 |
2 |
3 |
4 |
5 |
4 |
Мотор тестер LAUNCH KES-200
|
1200 грн. |
- |
- |
5 |
Компрессометр для бензиновых двигателей 4077 JTC |
540 грн. |
- |
- |
6 |
Компрессометр для дизельных двигателей 1364 JTC |
1548 грн. |
- |
- |
7 |
Газоанализатор СИНТЕЗ |
3100 грн. |
- |
- |
8 |
Прибор для проверки света фар ОПК |
8420 грн |
- |
- |
9 |
Стенд для проверки электрооборудования Э250 02 |
50000 грн. |
- |
- |
10 |
Устройство для удаления выхлопных газов УВВГ-М |
10000 грн. |
1,1 кВт |
- |
11 |
Шумомер Октава-110А-МАКСИМА |
7100 грн. |
- |
- |
Расстановка оборудования в зоне диагностики показана в графической части проекта на листе КП ПСАТ 2013.243.05.00.
