1. Освещение горных выработок

Качественное освещение горных выработок значительно улучшает качество, эффективность и самое главное безопасность горных работ. По правилам безопасности горные выработки должны быть достаточно освещенны

2. Основные светотехнические величины

Светимость – это отношение светового потока к площади объекта испускающего этот световой поток

Освещенность – это отношение светового потока к площади освещаемого объекта

Блесклость – это способность некоторых предметов отражать свет тем самым вызывая дизадаптатыцию.

3. Осветительные приборы

Освещение подземных выработок осуществляется светильниками двух видов: стационарными и переносными.

Стационарные светильники.

Стационарные электрические светильники выпускаются как с лампами накаливания, так и с люминесцентными лампами.

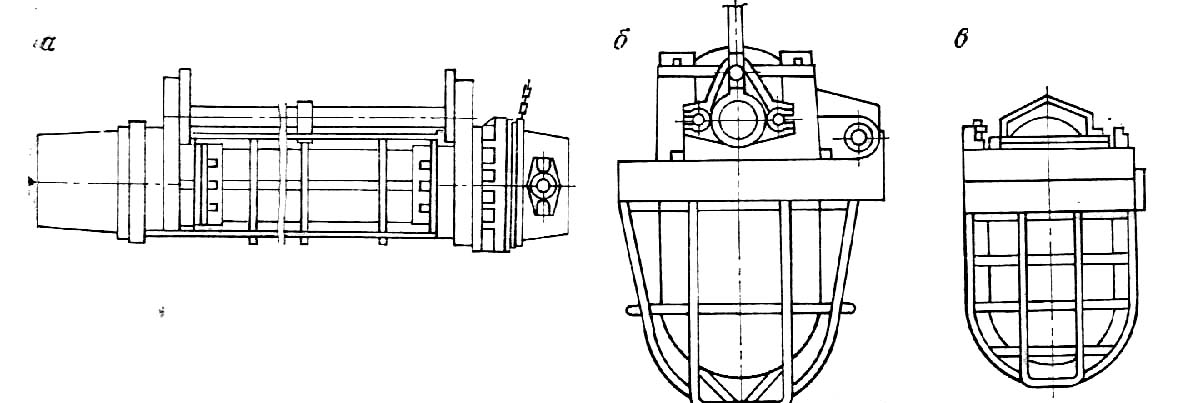

рис. 3.28.

а – светильники с люминисцентными лампами

б, в – светильники с лампами накаливания.

К сетевым лампам накаливания относятся светильники:

1. РН – рудничные нормальные – применяются в выработках не опасных по взрыву газа или пыли; РН – 60; РН – 100; РН – 200.

2. РП – рудничные повышенной надежности. Применяются в шахтах опасных по газу и пыли. РП – 100; РП – 150; РП – 200. Отличаются от РН том, что у ламп этих светильников нить накаливания тоньше, длина её и шаг спирали больше. Такая нить при разрушении лампы быстро охлаждаются. Колба лампы этого светильника при повреждении колпака выталкивается пружиной из патрона и размыкает цепь; в патроне имеется искрогасительная камера.

3. РВ – светильники во взрывобезопасном исполнении, имеют оболочку (металлический корпус и колпак) рассчитанную на внутреннее давление 1мПа.

К сетевым люминесцентным относятся светильники:

1. РНЛ – нормальные

2. РВЛА – взрывобезопасные

У светильников люминесцентными лампами светоотдача в 4 – 5 раз > и срок службы в 2 – 2,5 раза выше, чем у светильников с лампами накаливания.

Для освещения забоев стволов шахт при проходке применяются проходческие светильники повышенной надежности ППН – 500 и светильники в нормальном исполнении ПНН – 500.

Питание стационарных рудничных светильников допускается ПБ при линейном напряжении не выше 127В. Линейное напряжение 220В допускается для стационарного люминесцентного освещения.

При проведении выработок для временного переносного освещения забоев применяют светильники с напряжением тока 36В. При ремонтных работах используют ручные переносные электрические лампы при напряжении тока 12В. Для понижения рабочего напряжения и для питания светильников местного освещения применяют специальные осветительные трансформаторы.

Расстояния между светильниками мощностью 100Вт принимаются в забоях подготовительных выработках 4 – 6 м.

Питание током светильников осуществляется с помощью бронированных освинцованных или гибких резиновых кабелей, которые запрещены в рудниках с газовым режимом.

Переносные светильники.

Применяются два типа переносных светильников: электрические аккумуляторные и пламенные бензиновые и ацетиленовые.

1. Ручные: РВС, ЛАУ – 4, ЛАТ – 4, ЛАС – 6А, ЛАС – 8М.

Головной светильник Ручные аккумуляторные светильники

Ручные применяются значительно реже, чем головные.

Аккумуляторы применяются щелочные или кислотные. Щелочные менее чувствительные к сотрясениям и имеют большой срок службы, чем кислотные.

Аккумуляторные лампы обеспечивают горение ламп в течение 10 часов. Зарядка аккумуляторов осуществляется от зарядных станций, обеспечивающих зарядное напряжение равное 4,4 – 5,2В.

Светильники приводятся в рабочее состояние, выдаются людям, идущим в горные выработки, и принимаются после выхода из них в ламповых. Число исправных светильников должно быть на 10% больше списочного состава подземных трудящихся. ПБ запрещают передвижение людей по выработкам и провидения работ без включенного индивидуального светильника.

Из горизонтальных и наклонных выработок.

Горизонтальные горные выработки проводят с уклоном в сторону стволов, что позволяет отвод воды, осуществлять самотеком по водоотливным канавкам, которые сооружают со стороны прохода для людей и устраивают прочное перекрытие. Для обеспечения стока воды по канавкам почве выработок придается продольный уклон от 0,002 до 0,005. Для стока воды в канавку также имеется поперечный уклон не < 0,002.

Схема водоотливной канавки

1 – шпала;

2 – балластный слой;

3 – трап;

4 – бок выработки

рис. 3.33

В зависимости от крепости пород почвы канавку крепят деревом или бетоном. Поперечные размеры ее принимаются в зависимости от количества отводимой воды и определяются

(3.11)

где Q – приток воды во всей выработке, м³/с

V – средняя скорость движения воды в канавке, м/с (при уклоне

0,003 - скорость V=0.5м/с)

К – коэффициент, учитывающий допускаемый уровень воды в канавке

К=0,75

При проведении штолен и других выработок из них на отметке выше устья штольни вода вытекает по канавке непосредственно на поверхность, а при проходке других выработок вода стекает по канавкам горизонтальных выработок к водосборнику шурфа или ствола, откуда откачивается насосами.

Для улавливания воды при проведении наклонных выработок в их почве через каждые 5-10м. оборудуются поперечные канавки, из которых вода поступает в продольную канавку, а затем в водосборник. Туда же вода откачивается из забоя забойным насосом. Далее стационарным центробежным насосом вода откачивается на поверхность или в промежуточный водосборник.

Забойные насосы устанавливают горизонтально на специальных рамах, оборудованных полозьями или колесами, а также на переносных полках.

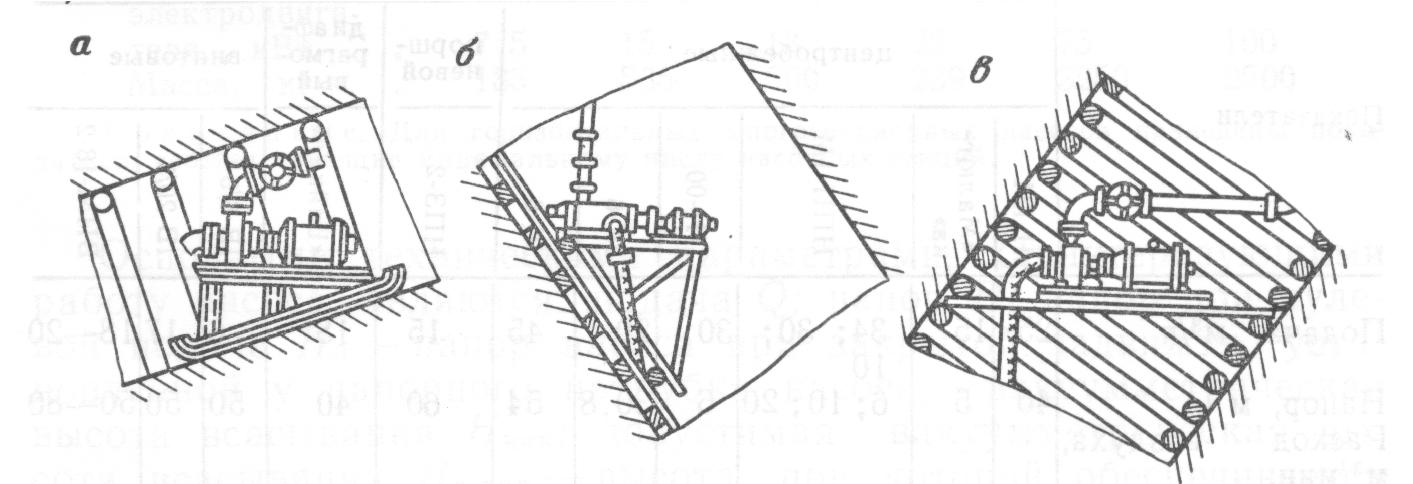

рис. 3.34.

Забойные насосы, устанавливаемые в наклонных выработках на салазках (а и б)

и на переносном полке (в)

Насосы перемещают с помощью канатов и лебедок по рельсовым путям. Нагнетательный трубопровод насоса периодически наращивают, соединяя с напорным трубопроводом гибким рукавом.

При небольших притоках не > 75 м³/ч вода может удаляться вместе с породой в подъемных сосудах (вагонетках, скипах).
