Проведение выработок с помощью средств гидромеханизации

р ис. 6.2.

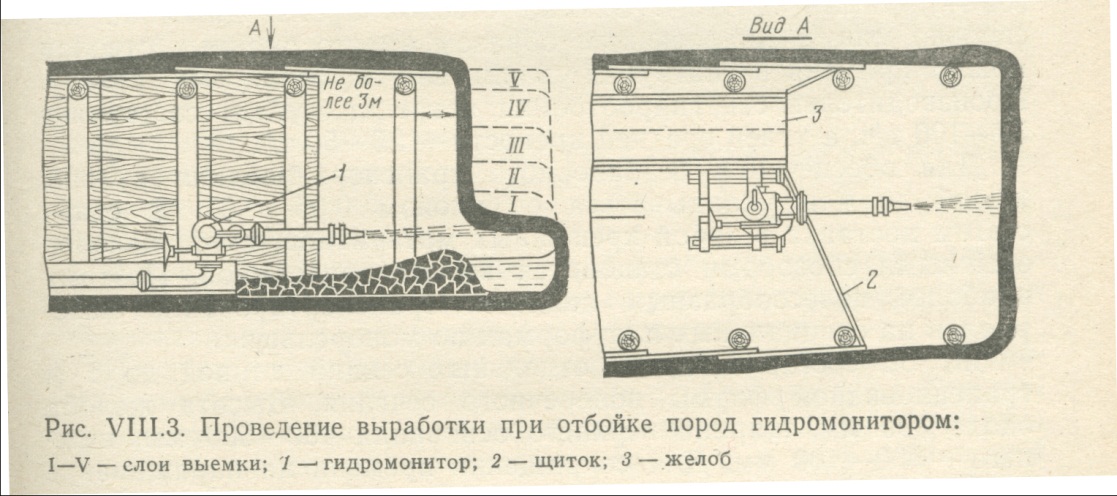

Проведение выработки при отбойке пород гидромонитором:

I – V слои выемки;

1 – гидромонитор;

2 – щиток; 3 – желоб.

Сущность этого способа проведения выработок заключается в том, что разрушение и транспортирование породы осуществляются высоконапорной струёй воды, подаваемой гидромо­нитором. Область эффективного применения гидроотбойки ограничивается легкоразмываемыми малосвязными или некрепкими осадочными породами, а также углями с коэффициентом крепости f ≤ l,5. Более крепкие включения породы предвари­тельно рыхлят с помощью взрывчатых веществ.

Проведение выработок комбайнами.

При применении комбайнов полностью механизируется процесс отбойки и погрузки горной массы с помощью встроенного в комбайн конвейера и вагонетки, на магистральный ленточный или скребковый конвейер или в другие транспортные средства.

При этом способе проведения выработок совмещается процесс отбойки и погрузки горной массы, а также частично процесс крепления при использовании с комбайном временных механизированных крепей. Выработки, проведенные комбайнами, имеют большую устойчивость и требуют меньших затрат на их поддержание.

По способу обработки забоя исполнительным органом различают комбайны избирательного действия, которые обрабатывают забой последовательно слоями или заходками и бурового (непрерывного) действия, когда обрабатывается вся поверхность забоя сразу. На угольных шахтах широко применяют комбайны избирательного действия, с помощью которых проходят выработки площадью сечения в проходке 4-25м². К этому типу относится комбайн ГПКС.

рис. 6.3.

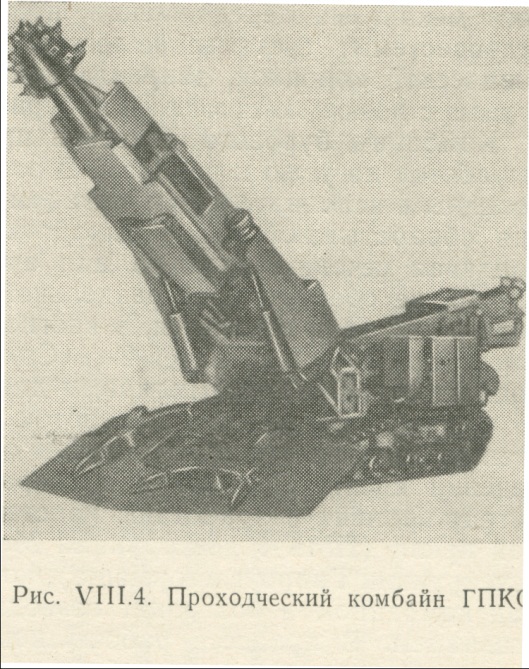

Проходческий комбайн ГПКС

Проходка шурфов буровзрывным способом.

Проходческий цикл при этом состоит из бурения, заряжания и взрывания шпуров, проветривания, погрузки и подъема горной массы, крепления вспомогательных операций, в обводимых условиях - водоотлив.

Отбойка и рыхление с применением ВВ производится в породах выше IV категории в мерзлых породах. Этим способом проходят шурфы различной глубины.

Б

рис. 6.14.

урение шпуров осуществляется ручными электросварками ЭР14Д2М, ЭР18Д2М, СЭР192М. Для бурения шпуров в породах средней крепости и крепких применяются ручные перфораторы. Рекомендуется перфоратор ПП63С, предназначенный для бурения шпуров, направленных вниз. Шпуры бурятся по выбранной схеме. Взрывания зарядов производятся электрическим способом, электродетонаторы мгновенного или короткозамедленного действия. При притоке воды до 0,2-03м³/ч выдача воды из шурфов производятся шурфопроходческими бадьями. Уровень воды в бадье должен быть ниже кромки бадьи не менее чем на 10см. При притоке воды в шурф до 15м³/ч водоотлив осуществляется проходческим винтовым насосом ПВН-15М, установленным в приямке в одном из углов забоя, при притоке воды до 25м³/ч предусматривается применение забойного насоса Н-1М.

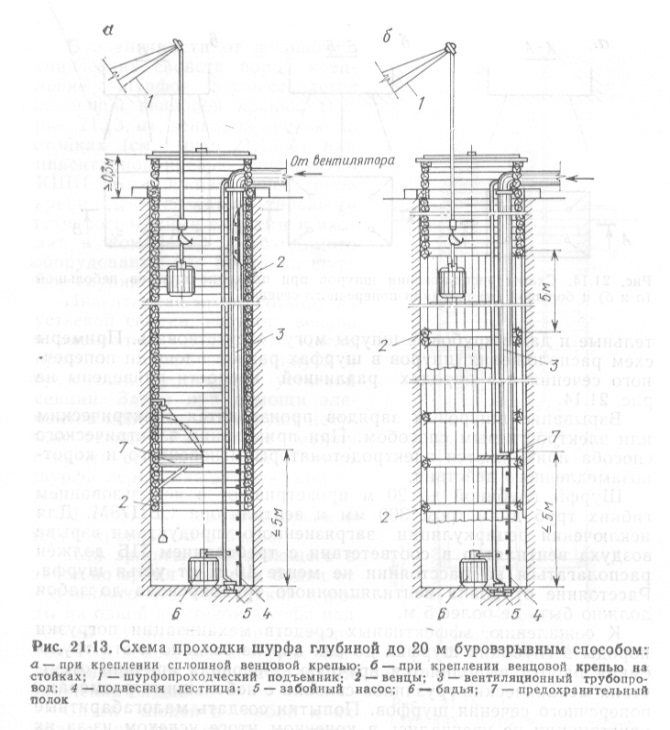

Схема проходки шурфа глубиной до 20 м буровзрывным способом

а – при креплении сплошной венцовой крепью;

б - при креплении сплошной венцовой крепью на стойках;

1 – шурфопроходческий подъемник; 2 – венцы;

3 – вентиляционный трубопровод; 4 – подвесная лестница;

5 – забойный насос; 6 – бадья;

7 – предохранительный полок.

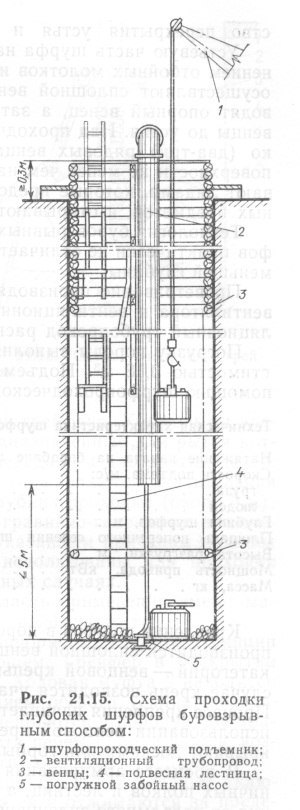

Схема проходки глубоких шурфов буровзрывным способом

1 – шурфопроходческий подъемник;

2 – вентиляционный трубопровод;

3 – венец; 4 – подвесная лестница;

5 – погружной забойный насос.

рис. 6.15.

При глубине шурфов до 2м типовой технологической схемой предусматривается проходка шурфа квадратной формы сечения с площадью в свету 1,4м² в одно отделение.

Для проходки шурфов глубиной более 20м рекомендованы типовые сечения прямоугольной формы с площадью 3,2 и 4,0 м².

Устье шурфа глубиной 2м крепят сплошной вещевой крепью. Над устьем крепь возвышается на 0,3м, устье закрывается лядами, которые предотвращают падение в шурф случайных предметов и открываются только для пропуска бадьи. Доставку элементов крепи производят в бадье. При армировании шурфов применяют вандруты, расстрелы, лестничные полки и лестницы. Лестничное отделение от подъемного отшивается сплошной перегородкой. Отставание лестничного отделения от забоя при проходке без БВР – не более 3м, при проходке с применением БВР – не более 10м. От нижнего полка лестничного отделения до забоя устанавливают подвесную лестницу.
