Электрические машины постоянного тока
Электрические машины постоянного тока по своему назначению делятся на электрические генераторы (или просто генераторы), преобразующие механическую энергию в электрическую при постоянном напряжении (генераторы являются источниками электрической энергии), и электрические двигатели (электродвигатели), преобразующие электрическую энергию постоянного тока в механическую энергию. Эта механическая энергия используется для приведения во вращение какого-либо исполнительного механизма (станок, лебедка, колеса трамвая, электропоезда и т. д.).
Кроме того, существуют некоторые специальные виды машин, например машины, предназначенные для преобразования электроэнергии постоянного тока в электроэнергию переменного тока или наоборот; микромашины, используемые в системах автоматического регулирования, в измерительных и счетно-решающих устройствах в качестве датчиков (например, датчиков скорости) и др.
Электротехнической промышленностью выпускаются машины постоянного тока различной мощности и напряжения. Условно их можно подразделить на следующие группы по мощности:
микромашины, мощность которых измеряется от долей ватта до 500 Вт;
машины малой мощности – 0,5 ÷ 10 кВт;
машины средней мощности – от 10 до нескольких сотен киловатт;
машины большой мощности – свыше нескольких сотен киловатт.
Напряжение машин постоянного тока изменяется от 6-12 В для используемых на автотранспорте до 30 кВ для используемых в радиотехнических установках.
Большое применение находят машины постоянного тока мощностью до 200 кВт на напряжение 110-440 В с частотой вращения 550-2870 об/мин. Микромашины имеют частоты вращения от нескольких оборотов до 30000 об/мин.
В промышленности, на транспорте и в сельском хозяйстве наиболее широко используют электродвигатели. Генераторы применяют для питания устройств связи, радиотехнических установок и т.д. В последние годы в качестве источников постоянного тока все более широко применяют более экономичные и простые в эксплуатации статические полупроводниковые преобразователи.
Принцип действия генератора постоянного тока
Работа генератора основана на использовании закона электромагнитной индукции, согласно которому в проводнике, движущемся в магнитном поле и пересекающем магнитный поток, индуцируется ЭДС.

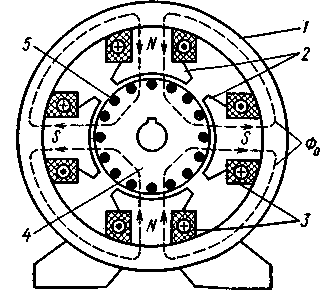

Одной из основных частей машины постоянного тока является магнитопровод, по которому замыкается магнитный поток. Магнитная цепь машины постоянного тока состоит из неподвижной части - статора 1 и вращающейся части – ротора 4. Статор представляет собой стальной корпус, к которому крепятся другие детали машины, в том числе магнитные полюсы 2. На магнитные полюсы насаживается обмотка возбуждения 3, питаемая постоянным током и создающая основной магнитный поток Ф0.
Ротор машины набирают из стальных штампованных листов с пазами по окружности и с отверстиями для вала и вентиляции. В пазы 5 ротора закладывается рабочая обмотка машины постоянного тока, т. е. обмотка, в которой основным магнитным потоком индуцируется ЭДС. Эту обмотку называют обмоткой якоря (поэтому ротор машины постоянного тока принято называть якорем).
Полюсы постоянного магнита создают магнитный поток. Представим, что обмотка якоря состоит из одного витка, концы которого присоединены к различным полукольцам, изолированным друг от друга. Эти полукольца образуют коллектор, который вращается вместе с витком обмотки якоря. По коллектору при этом скользят неподвижные щетки.
При вращении витка в магнитном поле в нем индуцируется э. д. с
где В – магнитная индукция; l – длина проводника; v – его линейная скорость.
Когда плоскость витка совпадает с плоскостью осевой линии полюсов (виток расположен вертикально), проводники пересекают максимальный магнитный поток и в них индуцируется максимальное значение ЭДС. Когда виток занимает горизонтальное положение, ЭДС в проводниках равна нулю.
Направление ЭДС в проводнике определяется по правилу правой руки. Когда при вращении витка проводник переходит под другой полюс, направление ЭДС в нем меняется на обратное. Но так как вместе с витком вращается коллектор, а щетки неподвижны, то с верхней щеткой всегда соединен проводник, находящийся под северным полюсом, ЭДС которого направлена от щетки. В результате полярность щеток остается неизменной, а следовательно, остается неизменной по направлению ЭДС на щетках - ещ.
Хотя ЭДС простейшего генератора постоянного тока постоянна по направлению, по значению она изменяется, принимая за один оборот витка два раза максимальное и два раза нулевое значения. ЭДС с такой большой пульсацией непригодна для большинства приемников постоянного тока и в строгом смысле слова ее нельзя назвать постоянной.
Для уменьшения пульсаций обмотку якоря генератора постоянного тока выполняют из большого числа витков (катушек), а коллектор – из большого числа коллекторных пластин, изолированных друг от друга. В результате этого пульсации ЭДС обмотки якоря уменьшаются. При увеличении числа витков и коллекторных пластин можно получить практически постоянную ЭДС обмотки якоря.
