Охарактеризуйте і зобразіть схему перемикання каналів між двома різними зонами дії комутаційних станцій.
В цьому випадку в операції перемикання бере участь, відносно, найбільше засобів даної системи GSM. Комутаційна станція MSC1, до якої зараз під'єднаний даний абонент, вимагає перемикання від комутаційної станції MSC2, тої, яка обслуговує нову зону дії комутаційної станції. Комутаційна станція MSC2 тепер відповідає за встановлення з'єднання до базової станції BTS4. Після встановлення з'єднання між комутаційними станціями MSC1 і MSC2 комутаційна станція MSC1 висилає до рухомої станції наказ про перемикання.
Охарактеризуйте і зобразіть схему перемикання каналів між двома системами GSM.
Цей варіант перемикання каналів вимагає взаємодії комутаційних станцій MSC1 і MSC3,які знаходяться в різних системах GSM. Це відбувається за посередництвом транзитних станцій GMSC1 і GMSC2 та стаціонарної мережі. РИС.6-18-4
Охарактеризуйте і зобразіть схему перемикання каналів, які відрізняються один від одного технічними засобами і приведіть їх схему.
II.
1.Ансамбль базових станцій і його спрощена структурна схема.
2.Блоккеруваннябазовимистанціями
Блоккеруваннябазовимистанціями
Між комутаційно-мережною частиною системи і базовими станціями знаходяться блоки керування базовими станціями BSC. Вони виконують роль,пов’язану, перш за все, з керуванням обслугою радіоканалів в окремихкомірках, мають власне комутаційне поле, займаються також кабельнимилініями до базових станцій.
НАЙВАЖЛИВІШІ ФУНКЦІЇ БЛОКІВ КЕРУВАННЯ БАЗОВИМИ
СТАНЦІЯМИ:
конфігурування і керування розмовами та сигналізаційними радіоканалами
підлеглих йому базових станцій;
керування скаканням по частотах;
керування процедурою шифрування радіопередачі;
виклик рухомих станцій;
керування потужністю підлеглих йому базових та рухомих станцій;
керування перемиканням каналів;
контроль ймовірності помилок в незайнятих радіоканалах;
контроль ймовірності помилок і рівня потужності прийнятих сигналів
базових станцій та рухомих в зайнятих радіоканалах;
комутація з’єднання з метою концентрації руху на лініях до комутаційної
станції MSC;
утримування і нагляд за з’єднаннями між блоками керування і базовими
станціями.
3. Функціональна схема контролера базових станцій.
Контролер базових станцій (BSC) - це основний мережевий елемент системи базової станції. Він керує всіма діями системи, що пов'язані з радіозв'язком. BSC постійно підтримує контакт з кожним абонентом, керує радіозв'язком, блокує пошкоджені лінії до базових станцій, здійснює комутацію інформаційних потоків.

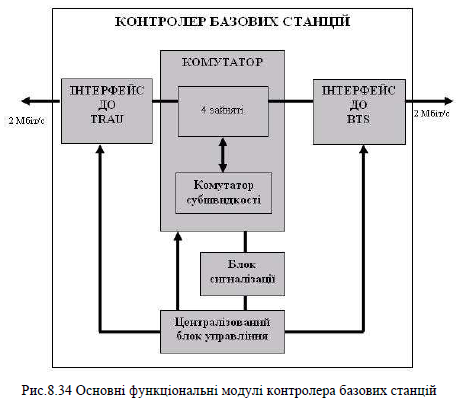

В склад контролера базових станцій входять наступні функціональні модулі (рис. 8.34):
- централізований блок управління;
- комутатор;
- блок сигналізації;
- інтерфейсні модулі.
4. Блок-схема блока керування базовими станціями.

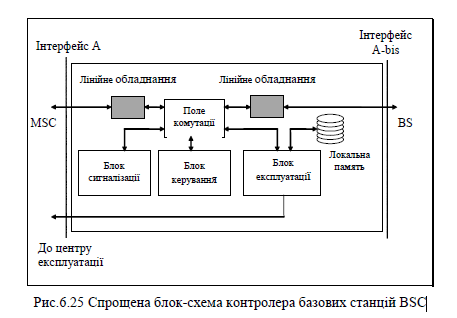

Спрощена функціональна схема блока керування базовими станціями представлена на рисунку. Частина комутаційних функцій була перенесена з комутаційної станції MSC на комутаційне поле блока керування, що привело до зменшення кількості центральних станцій в системі та зниження коштів передачі в стаціонарній частині GSM (BSC як концентратор). Плата сигналізації блока керування відповідає за виконання сигналізаційних протоколів в інтерфейсах А та А-bis. Блок керування наглядає за встановленням з’єднань та роз’єднанням на комутаційному полі та керує підлеглими блоку керування радіозасобами. Блок експлуатації та обслуговування аналізує і зберігає інформацію про помилки в роботі підлеглої їй системі та генерує сигнали тривоги. Через стик Х.25 блок керування з’єднаний з центром експлуатації та обслуговування системи GSM.
5)способи з'єднання базової станції з контролером базових станцій
http://hartomanullang.wordpress.com/2010/06/01/basic-introduction-of-gsm-network-2/
P2P- якщо відстань від БТС до БСЦ мала
Луп- якщо відстань до БСЦ більша ніж до БТС
Мультідроп- для надійності з’єднання.
6) У всіх випадках в інтернеті було показано що як в p2pреално не знаю як там може бути, на американськиъ форумах не написано!!!
http://ru.scribd.com/doc/62669696/105/BSC-CONNECTION-TO-THE-MSC-IN-POOL
3mod
7. Базова станція на 8 радіочастот і її основні функціональні блоки.
8.Базова станція на 12 радіочастот і її функціональна схема.
9.Основним способом створення системи рухомого радіозв'язку є коміркова структура. В кожній комірці є одна базова станція. Комплект базових станцій відкриває доступ рухомим станціям до стаціонарної частини системи GSM i далі, по потребі, до інших телекомунікаційних систем.
Ансамбль базових станцій – це оптимальний комплект базових станцій, з набором радіочастот F верх і F вниз для кожної базової станції в цілому які використовують не однократно для покриття територій і підвищення ефективності використання радіочастот.

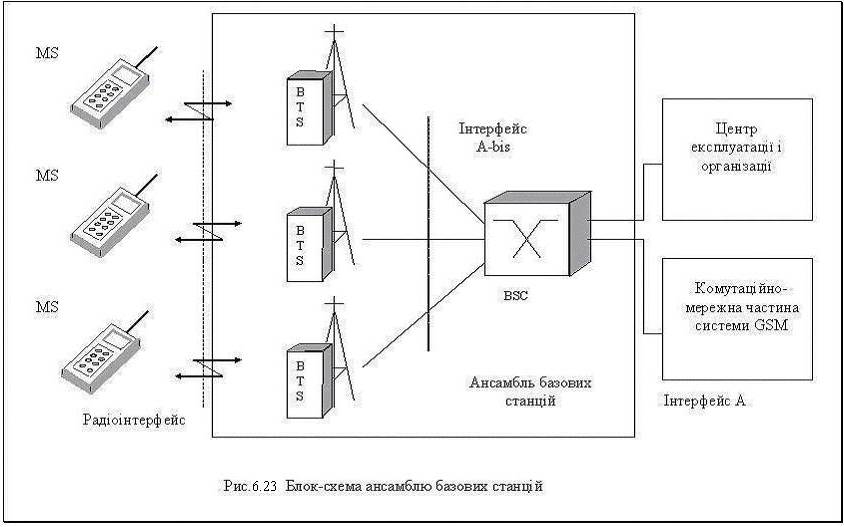

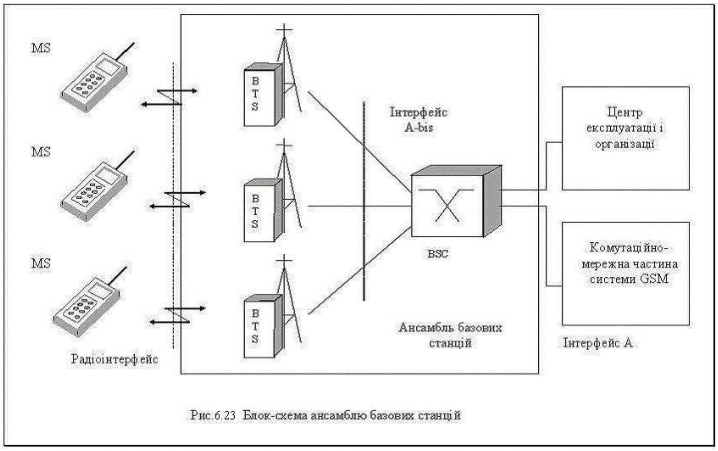

Спрощена структурна схема ансамблю базових станцій показана на рис. Архітектура ансамблю базових станцій двохрівнева.
БАЗОВА СТАНЦІЯ (англ. Base Transceiver Station - BTS) має зв'язок з рухомими станціями через радіоінтерфейс. Кожна з комipoк має одну базову станцію, на яку надходять всі розмови (з'єднання) з даної комірки. Базова станція складається з передавача i приймача радіосигналів, антени та пристроїв перетворення сигналів, що характерні для радіоінтерфейсу. Базова станція є інтерфейсом між стаціонарними лініями (кабельні, оптичні, або стаціонарні радіолінії) до контролера базових станцій та радіолінії до рухомих станцій.
КОНТРОЛЕР БАЗОВИХ СТАНЦІЙ (англ. Base Station Controller - BSC) з’єднаний з одного боку з кількома або кількома десятками базових станцій, виконують відносно них функції управління. Контролер базових станцій керує такими функціями як перемикання каналів (англ. handover) та управління потужністю рухомої станції (англ. power control). З іншого боку контролер базових станцій під’єднаний до територіальної комутаційної системи MSС (англ. Mobile Switching Centre).
Інтерфейс між рухомими станціями і базовими носить назву радіоінтерфейсу, стик між базовими станціями та контролерами базових станцій названо інтерфейсом А-bis, а стик контролерів базових станцій з MSC названо інтерфейсом А. Стандартизація стиків дає можливість взаємодіяти в рамках однієї системи різним модулям, що виготовлені різними виробниками.
Додатковим модулем, який входить в склад ансамблю базових станцій є модуль транскодера TRAU (англ. Terminal/Rate Adaptation Unit).
10. Ансамбль базових станцій – це оптимальний комплект базових станцій, з набором радіочастот F верх і F вниз для кожної базової станції в цілому які використовують не однократно для покриття територій і підвищення ефективності використання радіочастот.
Ансамбль базових станцій поділено на частини - керуючу (блоки керування BSC) і передавальну (базові станції BTS). З комутаційної станції MSC до “інтелігентної” керуючої частини перенесено ряд комутаційних функцій і функцій керування, пов’язаних з обслуговуванням радіоінтерфейсу. Один блок управління BSC керує, типово, роботою кількох або кількох десятків базових станцій. В необслуговуваних базових станціях залишено тільки приймально-передавальне обладнання, що відповідає аналогічним модулям в рухомих станціях.
Стик ансамблю базових станцій з комутаційною станцією MSC нормалізовано. Він носить назву інтерфейсу А. В зв’язку з тим, що комутаційні станції системи GSM, як передбачалося, будуть наступним кроком після ISDN-івських, на трансмісійному рівні обидва типи комутаційних станцій повинні стикуватися. Отже, бінарний канал в інтерфейсі А - це стандартний канал ІКМ з швидкістю 2048 кбіт/с, згідно вимог ССІТТ G.703. Мультиплексування (організація каналу) відбувається з використанням періоду в 125 с, в групі є 32 канали, швидкість кожного 64 кбіт/с. Існування стандартного інтерфейсу А дає можливість застосувати в тій самій системі GSM комутаційні станції від різних виробників. Сигналізацію організовують порівнево, згідно з моделлю OSI, базуючись на системі сигналізації SS7. Часові інтервали в каналі 2048 кбіт з інтерфейсу А можуть використовуватися як розмовні канали, так і як сигналізаційні. Спільний сигналізаційний канал створюється на основі одного або кількох канальних інтервалів в каналі 2048 кбіт/с.
Інтерфейс А - це посередник між комутаційно-мережною частиною та ансамблем базових станцій. В системі GSM нормалізований також внутрішній стик ансамблю базових станцій. Блок керування базовими станціями BSC взаємодіє з базовими станціями BTS через інтерфейс А-bis. Подібно, як і в системі ІКМ, використано організацію бінарного каналу із швидкістю передачі 2048 кбіт/с.
