10.Операція перемикання каналів, параметри які аналізуються.
Під час тривалих розмов може виникнути ситуація, коли рухомий абонент з однієї комірки переходить до іншої. Іншими словами, абонент коміркової мережі може перейти із зони дії однієї базової станції в зону дії іншої, що пов’язано із рухом абонента в межах дії коміркової мережі. Тому актуальним є автоматичне перемикання в комірковій мережі розпочатої розмови з однієї базової станції до сусідньої без переривання самої розмови. З тією метою розмовний канал весь час знаходиться під наглядом як зі сторони мобільної станції, так і базової станції, що в даний момент її обслуговує.

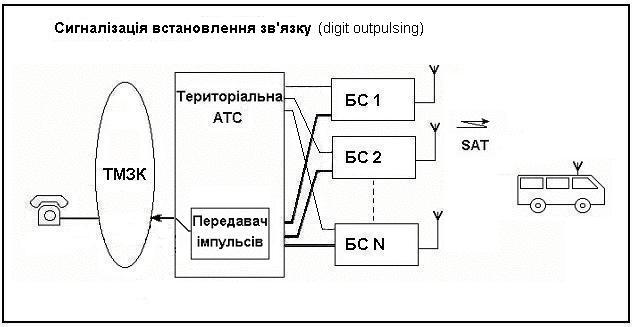

Рис.5.9е Схема сигналізації встановлення зв’язку

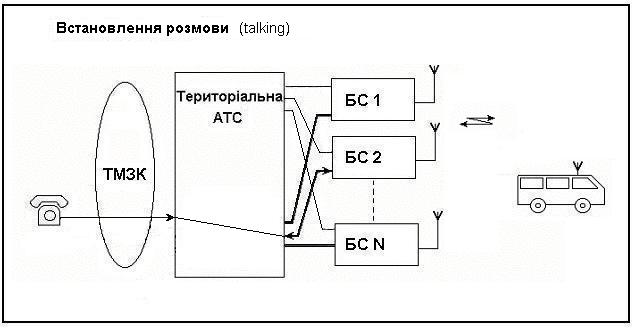

Рис.5.9f Схема встановлення розмови
У випадку підтвердження з будь-якої сторони погіршення передачі система переходить до етапу перемикання розмови (англ. handoff). Операції, що пов’язані із перемиканням розмови проілюстровані на рис. 5.10.

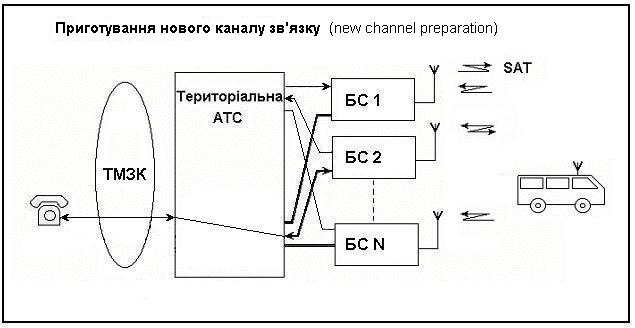

Рис.5.10а Схема приготування нового каналу зв’язку
Приготування нового каналу (англ. new channel preparation) (рис. 5.10а). У випадку погіршення якості розмовного зв’язку в першу чергу інформується через базову станцію територіальну АТС. Остання реагує виданням наказу до сусідніх базових станцій, щоб вони ввімкнули свої вимірювальні приймачі. Сусідні до базової станції, що обслуговує рухомого абонента, базові станції починають пересилати до територіальної АТС результати вимірювання радіосигналів в радіоканалах. Ці дані аналізуються територіальною АТС, яка приймає рішення про те, чи даний абонент повинен бути прийнятий іншою базовою станцією, чи ні. Якщо результати вимірів вказують на те, що абонент перейшов в зону дії іншої базової станції, територіальна АТС вибере вільний дуплексний розмовний канал із ряду радіоканалів, що виділені новій базовій станції, яка по кабельних лініях отримує наказ прийняти на обслуговування даного абонента. Нова базова станція починає передавати в розмовному каналі тестовий сигнал SAT.
Перестроювання мобільної станції (англ. mobile retune command) (рис. 5.10b). Територіальна АТС пересилає інформацію про новий розмовний канал і новий сигнал SAT до базової станції, що до цієї пори обслуговувала рухомого абонента, а базова станція в свою чергу пересилає інформацію до мобільної станції. Мобільна станція після отримання інформації про прийняття її новою базовою станцією висилає спеціальний сигнал по розмовному каналу ST (англ. Signalling Ton), виключає свій передавач і перестроює його на новий розмовний канал, яким починає передавати тестуючий сигнал SAT.

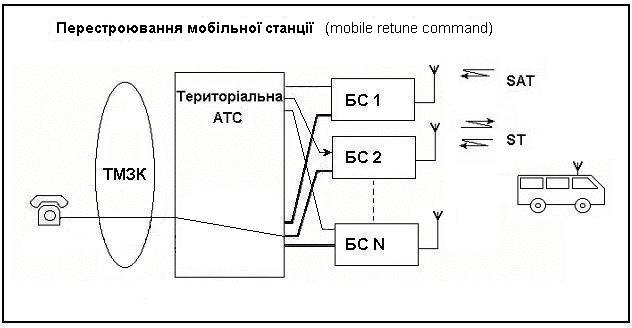

Рис.5.10b Схема перестроювання мобільної станції
Реконфігурація зв’язку (англ. channel/path reconfiguration) (рис. 5.10с). Стара базова станція після отримування сигналу ST про вимкнення передавача мобільної станції інформує територіальну АТС про припинення обслуговування абонента. Територіальна АТС приступає до реконфігурації зв’язку, направляючи його на нову базову станцію, що прийняла на себе обслуговування абонента. В цей час нова базова станція, отримавши від мобільної станції в розмовному каналі властивого тестуючого сигналу SAT, інформує про це територіальну АТС. З цього часу територіальна АТС визнає перемикання абонента і зв’язане з цим закінчення реконфігурації. Залишення абонента однією і прийняття до обслуговування іншою, сусідньою, базовою станцією пов’язане з необхідністю перемикання синтезатора частоти в мобільній станції із старого дуплексного каналу на новий. Такий шлях вимагає вимкнення на певний час приймально-передавального обладнання мобільної станції. Випадкова перерва в розмові, що викликана операціями перемикання абонента, не повинна тривати довше, ніж 100 мс, що звичайно може призвести до втрати декількох звуків або короткого слова.

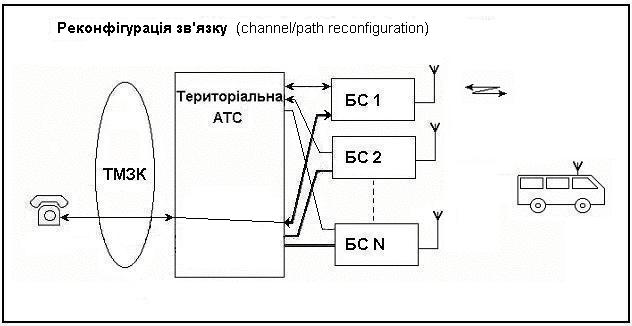

Рис.5.10с Схема реконфігурації зв’язку
Вимушений рух в каналах, що призначені для оголошень і викликів, викликаний великим числом швидких перемикань телефонних розмов, був у коміркових мережах першої генерації однією з головних причин, що обмежували надмірне зменшення розмірів комірок.
Друга причина була в різному рівні інтерференційних завад на входах мобільних приймачів, що виникали в результаті поділу комірок.
