7. Налаштуваннябезпровіднихмаршрутизаторів.

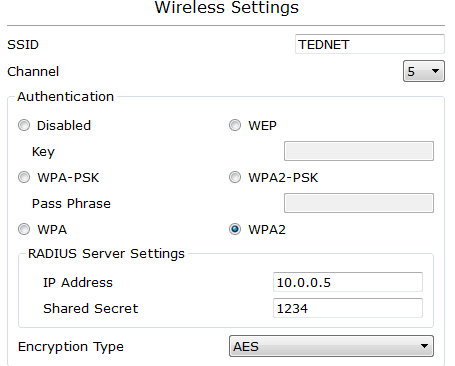

Налаштування безпровідної точки доступу виконується на GUI цього маршрутизатора.

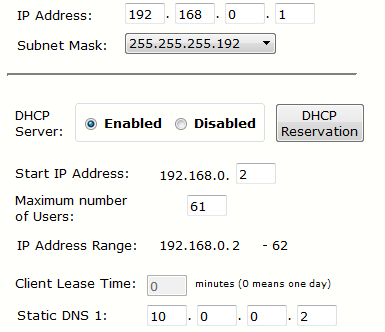

LAN Settings

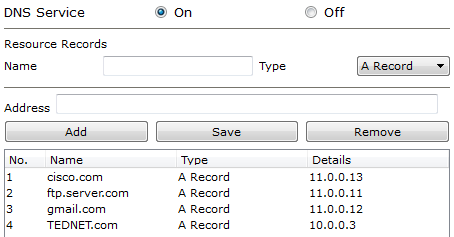

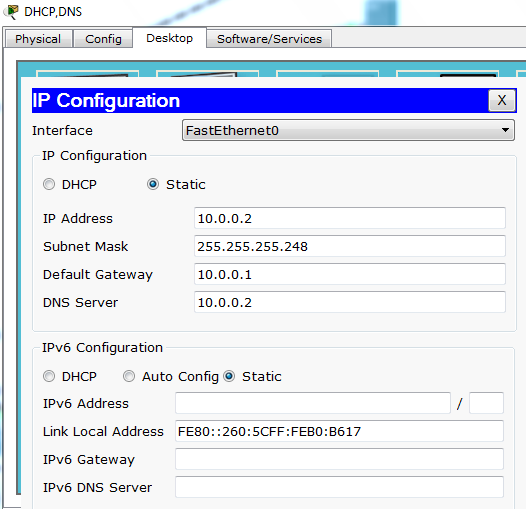

9. Налаштування мережевих служб та сервісів (dhcp,dns,ntp).
Для всіх цих служб в моїй мережі виділені окремі сервери , щоб неперенавантажувати маршрутизатори , на одному з серверів налаштований DHCP I DNS на іншому NTP.
9. Вибір та обгрунтування підключення до мережі інтернет
В курсовій роботі підключення локальної мережі до мережі Інтернет здійснюється з використання прямого підключення по Оптичному волокні з використання медіаконвертерів які здатні здійснювати Опто-електричне і зворотнє перетворення. По ОВ можна передавати над високі швидкосіт потоку , за рахунок виокристання різних технологій передачі , в даний час оптичне волокно має найкращі характеристики по пропускній здатності і воно достатньо дешеве , не потребує велкиких затра по електроенергії.
Так як нам потрібна швидкість інтернету до 100мбіт/с тоді ми можемо використати одномодове волокно , так як в нас велкика відстань до локальної мережі від мережі інтернет. Одномодове волокно здатне забезпечувати швидкості від 100мбіт і більше , аж до 40Гбіт/С з використання технології ущільнення.
10. Налаштування nat
NAT (від англ.NetworkAddressTranslation — перетворення (трансляція) мережевих адрес) — це механізм в комп'ютерних мережах TCP/IP, який дозволяє перетворювати IP-адресу транзитних пакетів.
Перетворення адрес методом NAT може здійснюватись практично будь-яким пристроєм маршрутизації —
маршрутизатором, сервером доступу, міжмережевим екраном.
Завдяки NAT можна, використовуючи одну або кілька зовнішніх IP-адрес, виданих провайдером, підключити до мережі практично будь-яку кількість комп'ютерів. Більшість маршрутизаторів дозволяють виконувати трансляцію адрес, завдяки чому їх можна використовувати для підключення невеликих мереж до інтернету, використовуючи одну зовнішню IP-адресу.
Налаштування NAT на маршрутизаторі в практичній частині курсової роботи.
Заходимо в режим глобальної конфігурації
config terminal
Налаштовуємо access-list,який перераховує трафік.Вказуємо локальну мережу і зворотню маску цієї мережі
interfacefa 3/0
ipnat inside
exit
access-list 1 permit 10.0.8.0 0.0.0.255
interfacefa 4/0
ipnat outside
exit
ipnat inside source list 1 interface fa 4/0 overload
exit
Висновок: В курсовій роботі була спроектована локальна мережа , налаштування здійснювалось за допомогою програми Cisco Packet Trace 6.1 . Було створено план IP-адресації , за яким було побудована дві підмережі.
Мережа побудована за топологією Радіально-вузлова , яка задовільняє усі вимоги заказчика по ціні і якості. В одній із підмережі використано безпровідне середовище передачі зі стандартом 802.11 b/g/n що дає можливість оперувати швидкостями від 100мбіт/с секунду , так як було поставлено у вимогах до мережі. В локальні мережі використано для зєднання маршрутизаторів і комутаторів кабель UTP 5 , який забезпечує швидкість 100мбіт/с.
Підключення до мережі здійснювалось за допомогою ОВ , з використання медіаконвертерів які здатні забезпечити швидкість 100мбіт/с , що задовільняє наші умови.
Список використаної літератури :
http://www.ukrreferat.com Компютерні мережі та телекомунікації
Лабараторний практикум , з предмету «Телекомунікаційні та інформаційні мережі ч.2»
Навчальні матеріали мережевих академій CISCO за курсом CCNA сем 1
