Врахування впливу поля якоря
Розглянемо дію реакції якоря, якщо щітки зсунуті з геометричної нейтралі на деякий кут < 90 ел.град. (рис.5.5).
З рис.5.5 видно, що провідники в межах подвійного кута 2 створюють поздовжню складову МРС реакції якоря Fad=A2вз, та поперечну в межах (180° – 2) Faq=A(2вз), тут в3 – дуга на поверхні якоря, що відповідає куту .

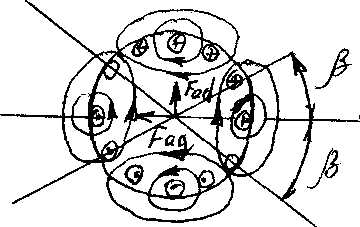

Рисунок 5.5 До розрахунку МРС Fad і Faq
Повздовжня МРС Fad розмагнічує МПС (генератор), а поперечна МРС спотворює криву поля з зазорі (рис.5.4) [1]. В загальному випадку (для насиченої магнітної системи) підмагнічуюча дія МРС Faq менша ніж розмагнічуюча дія під другим краєм полюса. Щоб скомпенсувати розмагнічуючу дію Fad, а також врахувати вплив Faq на результуюче поле слід до МРС збудження Fк в режимі XX добавити Fad та ту частину МРС Faq, що знижує потік в зазорі машини, тобто,
FM= Fk+ Fad+ KqFaq
Вплив МРС Fad враховують за допомогою перехідної характеристики B=f(F+Fз) (рис,5,6,а,б).

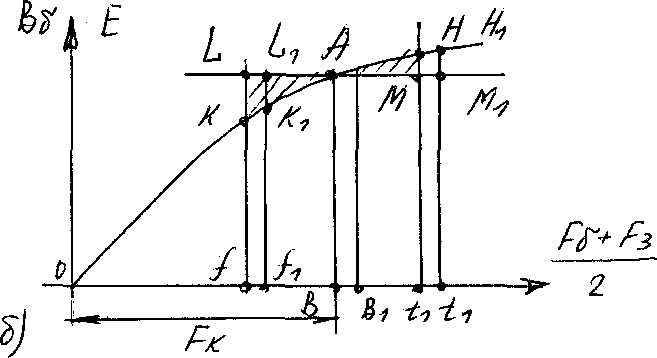

а) розрахунковий контур; б) перехідна характеристика
Рисунок 5.6 – Врахування впливу МРС якоря
Нехтуючи
падінням магнітного потенціалу з шириною
полюса (відрізок аа'
рис.5.6,а)
і в спинці якоря (вв)
будують перехідну характеристику
(на половину полюса), (відрізок
)
.
Точка А відповідає індукції в зазорі В, що забезпечують задане (номінальне) значення ЕРС машини в режимі XX.
Якщо
позначити ширину полюса як вп
(див.5.2), то на половині
полюса діє МРС якоря:
.
Відкладаємо
від точки В
значення
,
та
,
тобто,
підмагнічуючу (та розмагнічуючи) складові
МРС Faq.
Площа
прямокутника fLMt
пропорційна
потоку машини ф0
в
режимі XX,
тому що висота його АВ дорівнює В,
а
ширина (пропорційна полюсній дузі вп,
а також площі полюса (Ввпl).
Площа трикутника KLM
відповідає
величині потоку з навантаженням під
однією половиною полюса, а площа
– підвищення під другою.
менший ніж KLM
відповідно потік фр<ф0
режиму
XX.
Щоб знайти величину необхідного підвищення ЕРС полюсів з метою компенсації розмагнічуючої дії Faq, досить перемістити прямокутник fLMt вправо так, щоб площі K1L1M1 та 111 були рівні. Тоді подвоєне значення відрізку вв1 дає необхідна значення підвищення МРС з навантаженням.
Загальна МРС магнітного кола МПС (з навантаженням)
FM=FK+Fad+Fp,
тут
Fp=2
.
Контрольні питання до теми 5
1. Скільки МРС діє в МПС з навантаженням?
2. Що таке реакція якоря?
3. Які складові має МРС якоря?
4. Як впливає положення щіток на складові МРС якоря?
5. Чим визначається величина результуючого потоку в зазорі при
навантаженні МРС?
6. Коли МРС якоря не змінює результуючий потік?
7. Як враховується вплив МРС якоря?
6 Комутція мпс
6.1 Основні визначення та поняття
Обертаючись в магнітному полі кожний провідник обмотки систематично переходить із зони одного полюса в зону другого. ЕРС і струм провідника змінюється як за величиною так і за напрямком, а секції, що складається цими провідниками замикаються накоротко щітками.
Явище, пов'язане з переключенням секцій обмотки з однієї паралельної гілки в іншу, та зміною напрямку струму в них зветься комутація.
Розглянемо процес комутації на прикладі ППО (рис.6.1).
До початку комутації (рис.6.1,а) через щітку проходить струм
Іа=І1=Іаа+Іаа=2Іаа.
а) б) в)
а) до початку комутації; б) під час комутації; в) після комутації секції 1
Рисунок 6.1. – Процес комутації
Струм секції 1: І=Іаа=І1. В процесі комутації (рис.6.1,б) колекторні пластини 1 і 2 вступають в контакт зі щіткою. Секція 1 замкнена накоротко. Струм якоря Іа=І1+І2 =2Іаа повинен бути незмінним, тобто за період комутації Тк – сума струмів І1+І2 – постійна. Струм секції 1 і за час Тк невизначений (поки що!). Після комутації струм секції І=Іаа, але протилежний за напрямком. В наслідок комутації напрямок струму змінюється на протилежний, а його значення - на 2Іаа. Період комутації (в сталому режимі) визначається виразом
