4.4 Расчет консоли колонны

Ширину консоли b принимают равной ширине колонны, а наименьший вылет консоли lk

устанавливают в зависимости от опорного давления ригеля Q

lk = Q/ΨRbmRbloc +5 (2.16)

где lk = 0,75 -коэффициент, учитывающий неравномерность давления ригеля на опорную площадку консоли;

Rbm - ширина ригеля;

Rbloc- расчетное сопротивление бетона местному сжатию

лить по формуле

Rbloc = aφbRb (для бетонов класса ниже В25 а=l; для более высоких классов a=13,5Rbt/Rb),

Здесь 5 см - величина зазора между торцом ригеля и гранью колонны (рис. 2.5).

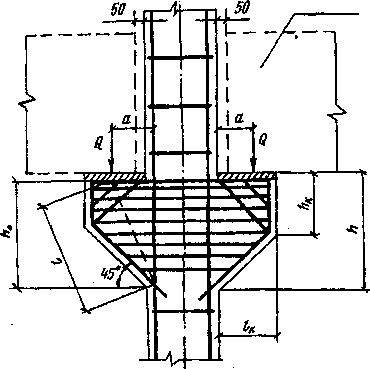

Рис.2.5 К расчету консоли колонны.

Обычно принимают lk = 200 - 300 мм.

У коротких консолей (l0 ≤ О,9hо) угол у сжатой грани с гори­зонталью не должен превышать 450. Высота консоли в сечении у грани колонны

h = (0,7 - 0,8) hbm у свободного края hk ≥h/2.

Короткие консоли с высотой сечения h > 2,5 а (см. рис. 2.5) армируют горизонтальными хомутами и отогнутыми стержнями. Шаг хомутов должен быть не более 150 мм и не более h/4, диаметр отогнутых стержней

- не более 25 мм и не более 1/15 длины отги6а.. Суммарное сечение отгибов, пересекающих верхнюю половину отрезка 1 (см. рис. 2.5), должно быть не менее 0,002 bh.

Площадь сечения растянутой арматуры в консоли от действия изгибающего

момента от грани колонны можно определить по формуле

As=1,25MR s bh0 (2.16)

где M=Qa

Проверку консоли на действие поперечной силы в курсовом проекте разрешается не производить, а хомуты и отгибы поставить конструктивно.

4.5 Конструирование колонны

Продольные стержни в поперечном сечении колонны размещают возможно ближе к поверхности элемента с соблюдением минимальной толщины защитного слоя, которая по требования норм должна быть не менее диаметра стержней арматуры и не менее 20 мм.

Колонны сечением до 40 х 40 см можно армировать четырьмя продольными стержнями, что соответствует наибольшему допустимому расстоянию между стержнями рабочей арматуры. При расстоянии между рабочими стержнями более 400 мм следует предусматривать промежуточные стержни по периметру сечения колонны.

Поперечные стержни (хомуты) в колонне ставят без расчета, но с соблюдением требований норм. Расстояние между ними должно быть, при сварных каркасах не более 20 d, при вязанных - 15 d, но не более 500 (здесь d - наименьший диаметр продольных стержней).

Расстояние между хомутами округляют до размеров, кратных 50 мм. Диаметр хомутов сварных каркасов должен назначаться из условий сварки. Диаметр хомутов вязанных каркасов должен быть не менее 5 мм и не менее 0,25 d (d- наибольший диаметр продольных стержней).

Плоские сварные каркасы объединяют в пространственные с помощью поперечных стержней, привариваемых к угловым продольным стержням плоских каркасов.

Арматурный чертеж колонны можно выполнить на форматке

миллиметровой бумаги, На чертеже надо показать в масштабе 1:20 продольный разрез и xapaктерныe поперечные сечения колонны, показать и обозначить арматуру поставить размеры.
