4. Расчет колонны
4.1 Определение расчетных усилий
Колонны каркаса здания принимаются сборными с консолями в одной
плоскости для опирания ригеля. Стыки колонн устраиваются на высоте 0,7 мот уровня перекрытия для удобства работ при монтаже.
В курсовом проекте требуется рассчитать и законструировать колонну первого этажа. Усилие, действующее в нижнем сечении этой колонны, .определяется .от перекрытий выше расположенных этажей и от собственного веса колонн.
При .определении собственного веса колонн их поперечное сечение может быть принято одинаковым для всех этажей (например, 40 х40 см).
Для расчета колонны требуется вычислить следующее:
N - продельную силу .от действия постоянных, длительных и
кратковременных нагрузок;
N1 - предельную силу .от действия постоянных и длительных нагрузок;
N=(nэт -1)[(q1 +V)l1l2 +qk]γn (2.11)
N1 =(nэт -1)+[(q1 +V)l1l2 +qk]γn
Здесь γn - коэффициент надежности по назначению, γn = 0,95;
nэт -количество этажей;
q1 и V - соответственно длительная и кратковременная расчетные нагрузки на 1 м2 перекрытия; принимаются со табл. 1.1;
l1 и l2- размеры грузовой площади, с которой собираются нагрузки на колонну (рис. 2.4);
qk - собственный вес колонны,
qk=nFl γжб
где n- коэффициент перегрузки, n=1,1;
F- площадь поперечного сечения колонны;

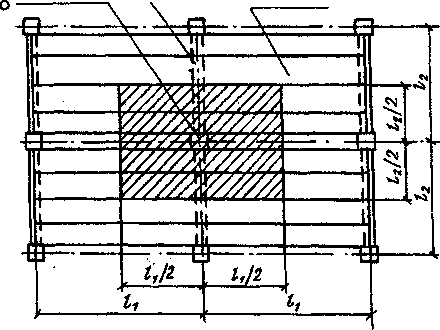

Рис. 2.4. К определению нагрузок на колонну.
4.2 Характеристика прочности бетона и арматуры
Для колонн применяют бетон класса по прочности на cжатие не ниже В15, для сильно загруженных - не ниже В25.
Армируют колонны продольными стержнями диаметром 12 - 40 мм рабочая арматура) преимущественно из горячекатанной стали класса
A-111, а также поперечными стержнями из горячекатаной стали класса А-111, А-11, A-I и проволоки класса В-1.
4.3 Подбор арматуры
Колонна в курсовом проекте рассчитывается по несущей способности (первая группа предельных состояний) как сжатый элемент со случайными эксцентриситетами. Возможнocть появления случайного эксцентpиситета связана с неточностью изготовления и монтажа колонны. По нормам случайные эксцентpиситета еа принимаются равными большему из следующих значений: 1/30 высоты сечения элемента, 1/600 длины элемента, но не менее 1 см. Элементы прямоугольного сечения с симметричным армированием стержнями из стали классов A-1,А-11, A-111 при l0 ≤ 20 h и величине эксцентриситета еа разрешается рассчитывать формуле
N≤ ηφ(Rb А + RscAs) (2.12)
где А = bh - площадь поперечного сечения колонны;
Аs- площадь поперечного сечения всей продольной арматуры в поперечном сечении элемента;
Rsc - расчетное сопротивление продольной арматуры сжатию;
η - коэффициент условий работы, равный 0,9
при h≤ 200 мм и 1 при h > 200 мм;
φ- коэффициент, учитывающий длительность загружения, гибкость и характер армирования элемента,
φ=φb +2(φsb -φb) Rsc Аs /Rb А, но не более φsb (2.13)
где φsb и φb - коэффициенты, принимаемые в зависимости от Ni /N и l0h;
Ni-продольная сила от постоянных и длительных расчетных нагрузок;
Fl0 =1,2h - расчетная длина колонны (Н - высота колонны первого этажа).
Значения коэффициентов φsb и φb
Таблица2.1
Отношение l0 /H |
коэффициент φb для значения Ni /N |
коэффициент φsb для значения Ni /N
|
6 |
0 0,5 1 |
0 0,5 1 |
10 |
0,93 0,92 0,92 |
0,93/0,92 0,92/0,92 0,92/0,92 |
14 |
0,91 0,90 0,89 |
0,91/0,91 0,91/0,90 0,90/0,89 |
16 |
0,89 0,86 0,82 |
0,88/0,85 0,86/0,81 0,87/0,82 |
18 |
0,86 0,78 0,69 |
0,86/0,82 0,83/0,76 0,79/0,70 |
20 |
0,84 0,72 0,61 |
0,84/0,79 0,79/0,71 0,74/0,63 |
в числителе приведены значения φsb при площади сечения промежуточных стержней As ,i< As,tot / 3, в знаменателе· при As.i ≥ As, tot/3;
Nl - продольная сила от постоянных и временных длительных нагрузок;
N- то же, от полной нагрузки.
Рекомендуемая последовательность расчета:
1. Приняв значения φ=η = 1; μ = 0,01, определить требуемую площадь поперечного сечения колонны
А=N/ηφ(γb2Rb+ μ Rsc) (2.14)
где γb2 = 0,9 - коэффициент условий работы бетона
2. Назначить размеры поперечного сечения колонны b и h.
Следует принять b = h. Размеры сторон сечений колонн при величине их до 50 см принимают кратными 5 см, при больших величинах кратными 10 см. Не следует принимать сечение колонны меньше, чем 30 х 30 см.
3. В зависимости от отношений N/N и l/h по [10, с. 113, табл. 5.1] найти значения φb и φч.
4. Приняв Аs=0,01 А, по формуле (2.13) вычислить φ.
5. Определить требуемую площадь продольной арматуры Аs=N/ηφ Rsc -A(γb2Rb/Rsc ) (2.15)
6. Назначить количество и диаметр стержней продольной арматуры в соответствии с приведенными ниже указаниями по конструированию колонны.
7. Определить процент армирования
μ = Аs/А100%.
Здесь Аs - площадь сечения принятой продольной арматуры.
Сечение можно считать подобранным удовлетворителъно, если μ =1+2%.
