Лекція № 6
Модуль: Контролюючі та регулюючі пристрої
Тема: Гідравлічні схеми гірничих машин. Умовні позначення на гідро схемах.
План
Вступ
Умовні позначення на гідро схемах
Гідросхеми гірничих машин
Зміст лекції
В технічній документації для роз’яснення принципу роботи гідроприводів надаються їх схеми. Під схемою розуміють графічне зображення сукупності елементів, які входять до складу гідроприводу та лінії зв’язку між ними, які зображуються в вигляді умовних графічних позначень (таблиця 1)
Типова гідросистема з ручним управлінням (мал. 10 ).
Від насосу 1 рідина потрапляє в гідро циліндри 2, напрямок руху яких залежить від положення розподільника 3. циліндри утримуються у заданому положенні за допомогою гідро замків 4.
Мал.10 Гідросхема з ручним управлінням.

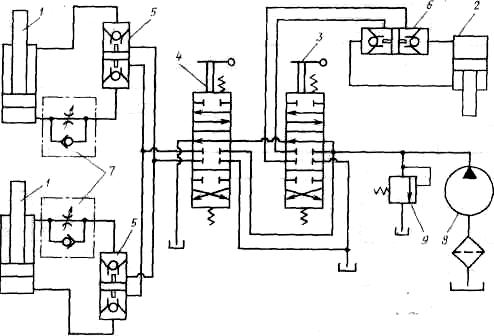

Гідропривід очисного комбайна (мал. 11) призначений для управління положенням комбайну при його русі по лаві. Гідроциліндри 1 регулюють положення комбайна на конвеєрі, для встановлення нижнього виконавчого органу відносно гранта пласта. Циліндр 2 призначений для звороту верхнього виконавчого органу в вертикальній площині. Управління гідро циліндрами здійснюється золотниками 3 і 4. Для фіксації положення гідро циліндрів в заданому положенні використовують гідрозамикачі 5 і 6. швидкість переміщення гідро циліндрів регулюється дроселями 7 з зворотними клапанами. Запитування циліндрів відбувається за допомогою насосу 8. Клапан 9 призначений для захисту гідроприводу від перевантаження.
Мал. 11 Гідравлічна схема очисного комбайна

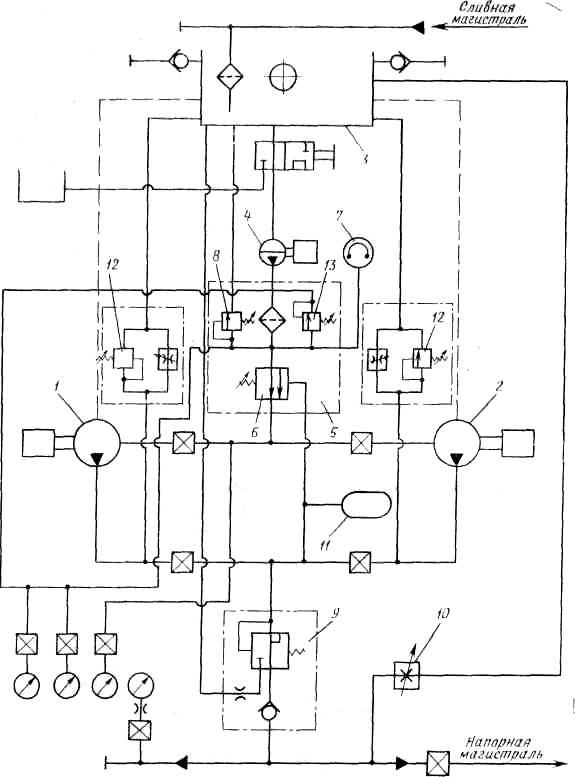

Гідро схема насосної станції (мал. 12 )
Основою станції є два високонапірних радіально-поршневих насоси 1 і 2 з індивідуальним приводом і системою автоматичного управлінням.
Запитування насосів відбувається з баку 3 від підживлюю чого насосу 4 крізь двоступінчастий блок фільтрів 5 і регулятор тиску 6, величина якого контролюється реле тиску 7. надлишок рідини потрапляє в бак крізь підпірний клапан 9 мінімальної витрати і виконує роль змащування і охолодження гідросистеми. Насосна станція з’єднується з гідросистемою кріплення краном 10.
Автоматичне регулювання відбувається дроселюванням робочої рідини. Для стійкої роботи регулятора використовують гідроакумулятор 11. Захист насосної станції від аварій відбувається запобіжними клапанами 12, реле тиску 7 і перепускним клапаном 13. запобіжний клапан має кожна насосна група.
Мал. 12. Гідросхема насосної станції
Питання для самоконтролю
З яких апаратів гідроприводу складається гідросхема? (мал. 10)
Яке призначення має апарат 12 на гідро схемі насосної станції?
Яке призначення має підпірний клапан 8 на гідро схемі насосної станції?
Яке призначення має апарат 7 на гідро схемі насосної станції?
Яке призначення має перепускний клапан 13 на гідро схемі насосної станції?
Література
Фотиев М.М., Гопак А.А. Привод рудничных машин стр. 131 – 136
Коваль П.В. Гидравлика и гидропривод горных машин, стр. 260 – 276
-
Зображення
Найменування
Бак
Фільтр
Клапан запобіжний
Клапан редукційний
Дросель нерегулюємий
Дросель регулюємий
Гідрозамок односторонній
Гідрозамок двосторонній
Клапан зворотний
Гідроакумулятор
Насос постійной продуктивності нереверсивний
Насос постійной продуктивності реверсивний
Насос регулюємий
Гідромотор нерегулюемий нереверсивний
Гідромотор нерегулюємий реверсивний
Гідромотор регулюємий
Гідроциліндр односторонньої дії
Гідроциліндр двусторонньої дії
Насос шестерінний
З'єднання трубопроводів
Перехрещування трубопроводів
Розподільник, який має дві позиції
Розподільник, який має три позиції
Манометр
Кран
Лініями відображені прохідні канали, а стрілками – напрямок потоку робочої рідини у кожній позиції
