3. Оценка освоения учебной дисциплины:
Формы и методы оценивания
Предметом оценки служат умения и знания, предусмотренные ФГОС по дисциплинам ОП. 01 Инженерная графика и ОП. 04. Техническая механика, направленные на формирование общих и профессиональных компетенций.
I. ПАСПОРТ
Назначение:
КИМ предназначен для контроля и оценки промежуточной аттестации результатов освоения учебной дисциплины ОП. 04. Техническая механика название специальности СПО140102 Теплоснабжение т теплотехническое оборудование.
Уровень подготовки: базовый
3.1. Формы и методы оценивания
Предметом оценки служат умения и знания, предусмотренные ФГОС, направленные на формирование общих и профессиональных компетенций
уметь:
У 1 определять напряжения в конструкционных элементах;
У 2 определять передаточное отношение;
У 3проводить расчет и проектировать детали и сборочные единицы общего назначения;
У 4 проводить сборочно-разборочные работы в соответствии с характером соединений деталей и сборочных единиц;
У 5 производить расчеты на сжатие, срез и смятие;
У 6 производить расчеты элементов конструкций на прочность, жесткость и устойчивость;
У 7 собирать конструкции из деталей по чертежам и схемам;

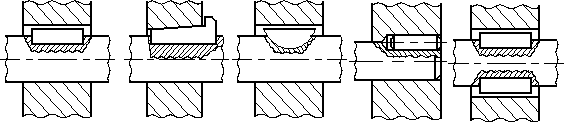

У 8 читать кинематические схемы;
знать:
З 1 виды движений и преобразующие движения механизмы;

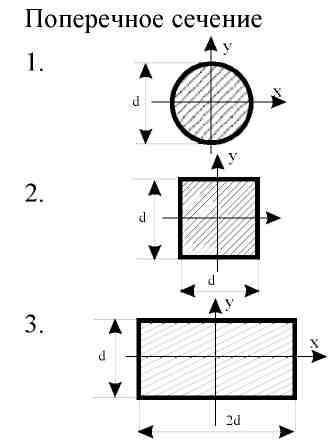

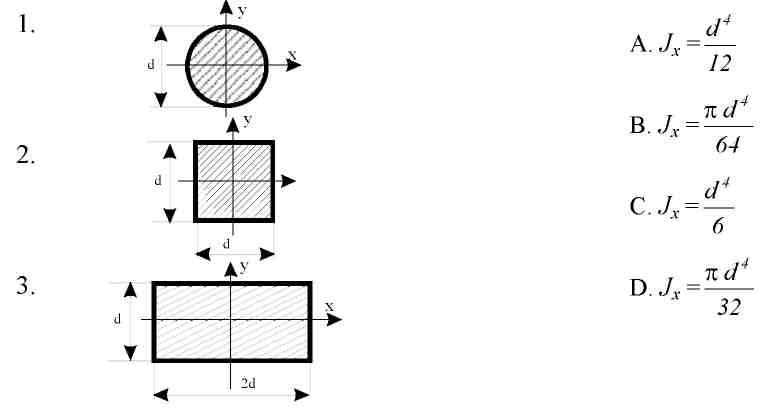

З 2 виды износа и деформаций деталей и узлов;
З 3 виды передач; их устройство, назначение, преимущества и недостатки, условные обозначения на схемах;
З 4 кинематику механизмов, соединения деталей машин, механические передачи, виды и устройство передач;
З 5 методику расчета конструкций на прочность, жесткость и устойчивость при различных З 6 видах деформации;
З 7 методику расчета на сжатие, срез и смятие;
З 8 назначение и классификацию подшипников;
З 9 характер соединения основных сборочных единиц и деталей;
З 10 основные типы смазочных устройств;
З 11 типы, назначение, устройство редукторов;
З 12 трение, его виды, роль трения в технике;
З 13 устройство и назначение инструментов и контрольно-измерительных приборов, используемых при техническом обслуживании и ремонте оборудовании
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 1
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания

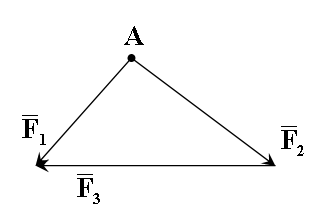

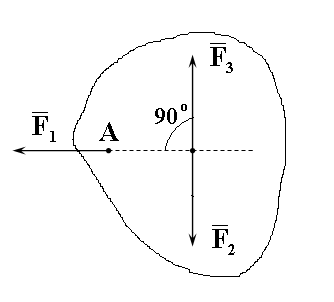

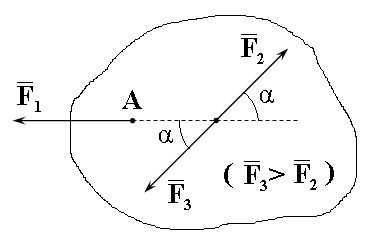

Часть А 1) Аксиому о двух силах иллюстрирует рисунок: Р Рис.3 Рис.4
1) Рис.1 2) Рис.2 3) Рис.3 4) Рис.4

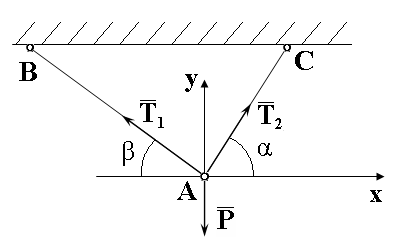

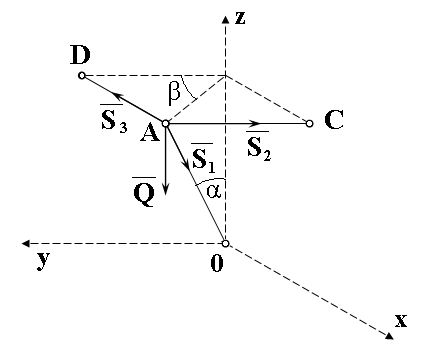

2) Для изображенной на рисунке схемы (α = 2β) натяжения и нитей удовлетворяют соотношению:
3) Силы трения скольжения в точках А и В направлены верно:
1) Рис.1 2) Рис. 2 3) Рис. 3 4) Рис.4
4) Раздел теоретической механики, изучающий условия равновесия системы сил, приложенных к твердому телу: 1) кинематика 2) статика 3) динамика 4) аналитическая механика
5) Статический момент сечения относительно оси “Х” определяется: 1)
6) Формула условия жесткости при кручении
1)
7) Критическая сила сжатого стержня - … 1) наименьшее значение осевой сжимающей силы, при которой напряжения достигают допускаемой величины; 2) наименьшее значение осевой сжимающей силы, способной удержать стержень в изогнутом состоянии; 3) значение осевой сжимающей силы, превышение которой вызывает отклонение от закона Гука; 4) величина осевой сжимающей силы, при которой происходит существенный рост деформаций без заметного увеличения самой силы;

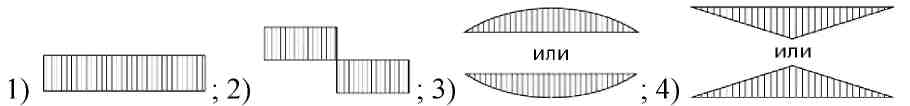

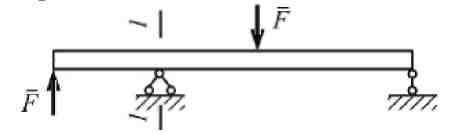

8) На эпюре изгибающих моментов балки в месте приложения сосредоточенного момента наблюдается: 1) скачек на величину момента 2) перелом 3) ничего не меняется 4) наклонная линия
9) Величина GIp при кручении называется 1)жесткостью 2)прочностью 3)деформацией 4)углом закручивания
10) Закон Гука устанавливает зависимость между напряжением и… 1) относительной деформацией 2) абсолютной деформацией 3) прочностью 4) жесткостью
11)
При прямолинейном движении зависимость
пройденного пути S
от
времени t
имеет
вид
1) 8 м/с 2) 12 м/с 3) 6 м/с 4) 4 м/с
12) Как направлен вектор тангенсального ускорения точки: 1) противоположно направлению вектору нормального ускорения 2) по касательной к траектории движения точки 3) перпендикулярно касательной к траектории движению точки 4) к центру кривизне траектории.
13) Движение, при котором числовое значение скорости все время остается постоянным: 1) вращательным 2) прямолинейным 3) равномерным 4) равнопеременным
14) За какое время двигатель мощностью 500 Вт совершает работу 2000Дж? 1) 1,4 с 2) 1000 с 3) 2500 с 4) 250 с
15) Вес тела – это... 1) ...сила, с которой тело притягивает Землю 2) ...сила, с которой тело действует на опору 3) ...сила, с которой тело действует на подвес 4) ...сила, с которой тело вследствие земного притяжения действует на опору или подвес, неподвижные относительно него
16) Из нижеуказанных утверждений справедливы… I. Сила - величина характеризующая взаимодействие тел. II. Направление равнодействующей силы совпадает с направлением перемещения. III. Направление равнодействующей силы совпадает с направлением ускорения. IV. Масса тела является мерой количества вещества.
1) I и II 2) II и III 3) I и III 4) II и IV
17)
Какой процент
потерь мощности
в обычных редукторах?
2) менее 1 % 3) около 4 % 4) около 40 %
18) К неразъемным соединением является: 1) штифтовое 2) шпоночное 3) шлицевое 4) сварное

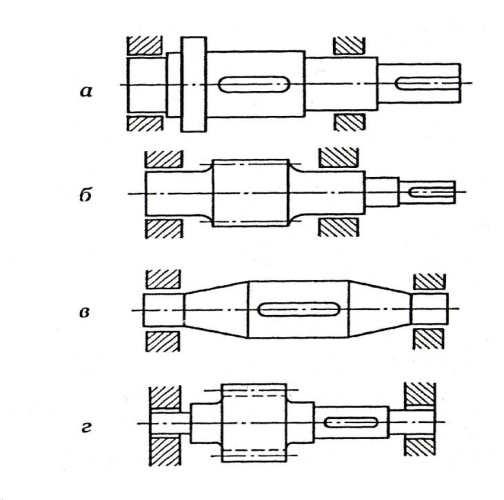

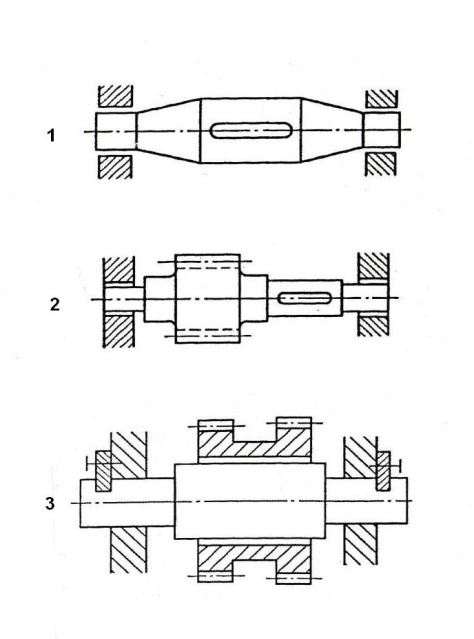

19) Вращающаяся ось изображена на рисунке… 1) а 2) б 3) в 4) г

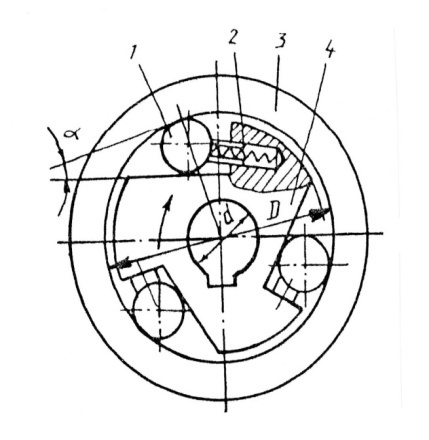

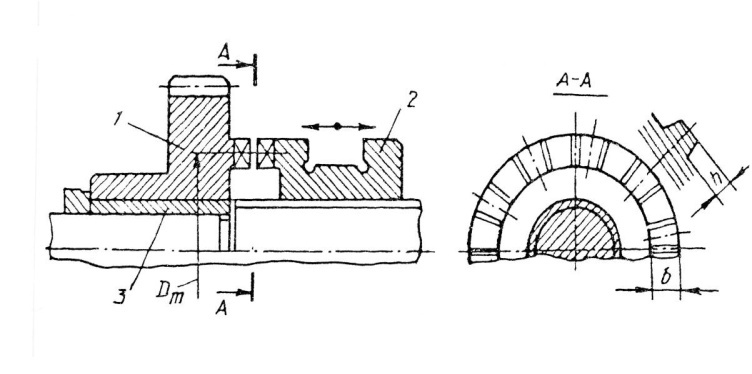

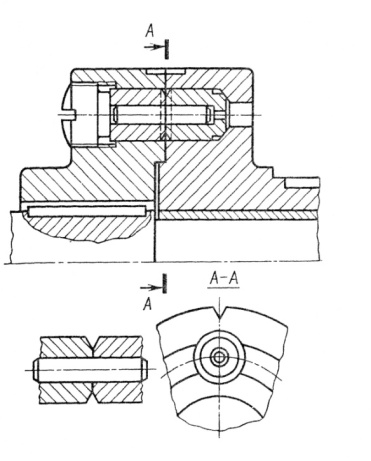

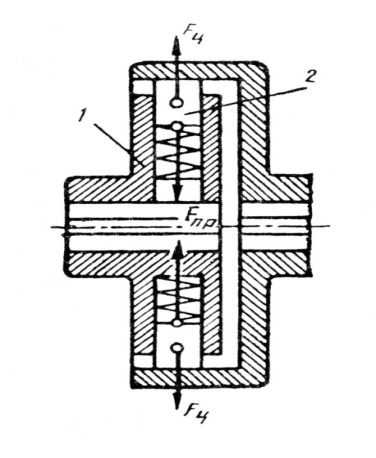

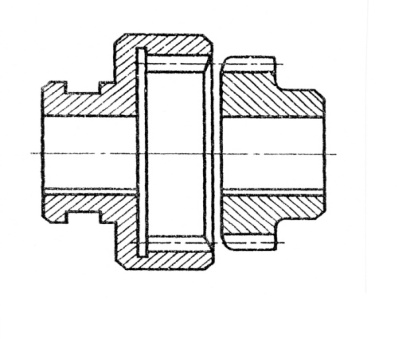

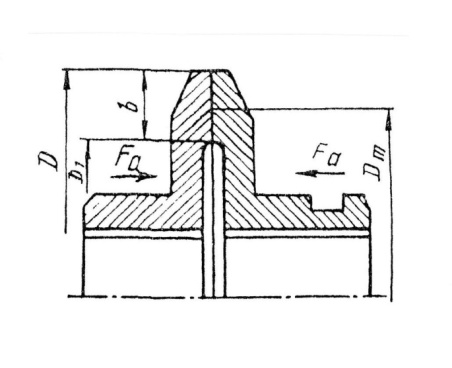

20) Изображенная муфта предназначена для…
1) соединения валов с радиальным смещением 2) соединения валов с осевым смещением 3) соединения валов с угловым смещением 4) соединения жестких валов без смещения
Часть Б 21) Установите соответствие для характеристик данного сечения:
22) Установите соответствие зависимости от расположения червяка относительно колеса передачи: 1) с боковым червяком 2) с верхним червяком 3) с нижним червяком

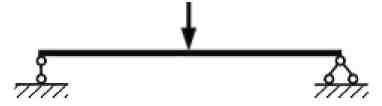

23) Найти соответствие между схемой балочных систем и названием
Часть С 24) Определить положение центра тяжести тонкой однородной пластинки, имеющей ось симметрии.
25) Построить эпюры поперечных сил и изгибающих моментов и подобрать сечение двутавровой балки, по условию прочности в опасном сечении. Значение допускаемого напряжения принять равным 160 МПа, если известны нагрузки и геометрические размеры балки: l2 =10a=6м, a1=a, a2=6a, a3=a, P=4 кН, М=10 кН•м, q=6 кН/м
26)
Рассчитать призматическую шпонку со
скругленными торцами для соединения
стального зубчатого колеса с валом.
Диаметр вала d=45
мм,
длина ступицы колеса
|
ис.1
Рис.2
2)
3)
4)
2)
3)
4)
.
Чему равна скорость тела в данный
момент времени, если t=2
с
при таком движении.
1)
Нет потерь мощности
,
момент, передаваемый колесом, М=411
Н х м.
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 2
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1) Равнодействующая двух сил, приложенных в одной точке твердого тела, равна: 1 2 3 4 2) Проекция силы на ось Оу, изображенная на рисунке, равна:
3) Условие равновесия твердого тела, имеющего неподвижную ось вращения, имеет вид: 1
2
3
4
4) Модель материального тела, размерами которого пренебрегают, и обладающая некоторой массой – это: 1) абсолютно твердое тело 2) материальная точка 3) механическая система 4) система материальных точек
5) Условия равновесия произвольной пространственной системы сил: 1) ∑Fkx=0; ∑Fky=0; ∑Fkz=0 2) ∑Fkx=0; ∑Fky=0; 3) ∑Fkx=0; ∑Fky=0; ∑Мo(Fk)=0 4) ∑Fkx=0; ∑Fky=0; ∑Fkz=0; ∑МX(Fk)=0; ∑МY(Fk)=0; ∑МZ(Fk)=0
6) Вектор тангенсального ускорения точки твердого тела при его вращательном движении направлен: 1) к центру вращения независимо от его направления; 2) перпендикулярно радиусу в сторону вращения 3) перпендикулярно радиусу в сторону углового ускорения 4) перпендикулярно радиусу в сторону траектории вращения
7) Движение твердого тела, при котором любая прямая, проведенная в этом теле, перемещается, оставаясь параллельной своему начальному направлению, называется: 1) вращательным, 2) поступательным, 3) плоскопараллельным. 4) равномерным
8) Числовое значение углового ускорения тела в данный момент времени равно: 1) приращению угловой скорости за определенный промежуток времени, деленному на этот промежуток 2) первой производной от угла поворота по времени, 3) второй производной от угла поворота по времени. 4) интегралу угловой скорости за определенный промежуток времени, деленному на этот промежуток
9) Величина силы трения скольжения определяется как: 1) произведение коэффициента трения скольжения на вес тела 2) произведение коэффициента трения скольжения на сумму всех действующих сил 3) произведение коэффициента трения скольжения на величину нормального давления между контактирующими телами 4) только экспериментально
10) Материальная точка массы m движется в инерциальной системе координат со скоростью v. Чему равна кинетическая энергия точки в системе отсчета, которая связана с точкой? 1) mv² / 2 2) mv² 3) 2 mv² 4) 0
11) Бильярдный шар массой m летит со скоростью v1 перпендикулярно плоскости стальной пластины и сталкивается с ней. Чему равен модуль изменения импульса шара непосредственно после соударения? Масса пластины много больше массы шара. Удар считать абсолютно упругим. 1) mv1 2 – 2mv1 3) – mv1 4) 2mv1
12) Выберите формулу для расчета шпильки на срез:
13) Какова размерность статического момента сечения ? 1) см4 2) см2 3) см3 4) см
14) Указать выражение, соответствующее жёсткости сечения при кручении: 1) EJ; 2) GА; 3) GJp; 4) ЕА.
15) Поперечная сила Qy в произвольном поперечном сечении стержня численно равна алгебраической сумме проекций на ось… 1) y всех внешних сил, расположенных по одну сторону от рассматриваемого сечения; 2) x всех внешних сил, действующих по одну сторону от рассматриваемого сечения; 3) y всех внешних сил, действующих на стержень; 4) y всех внешних и внутренних сил, действующих на стержень.

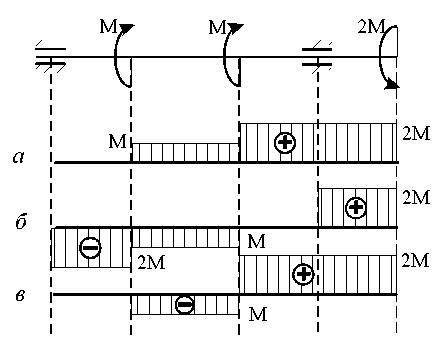

16) Какая из эпюр крутящих моментов соответствует валу?
1) А 2) Б 3) В

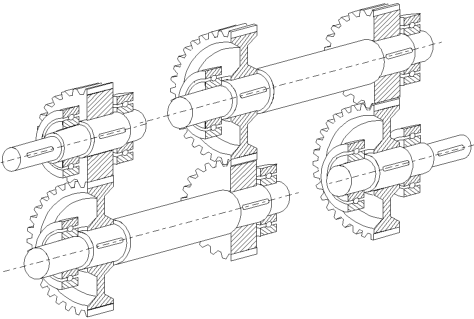

17) Невращающаяся ось изображена на рисунке…
18) Наибольшие силы трения возникают в … резьбах. 1) трапецеидальных 2) треугольных 3) прямоугольных 4) пилообразная
19) По назначению механические муфты подразделяют на… 1) постоянные, управляемые, самоуправляемые 2) фланцевые, цепные, центробежные 3) втулочные, кулачковые, обгонные 4) предохранительные, зубчатые, фрикционные
20) Основными ходовыми резьбами являются … 1) треугольные 2) трапецеидальные 3) круглые 4) прямоугольные

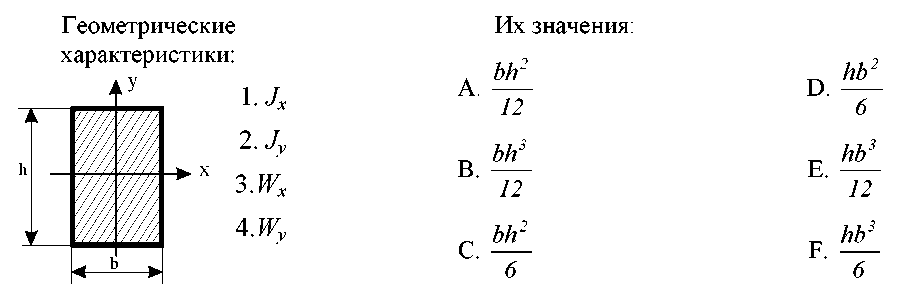

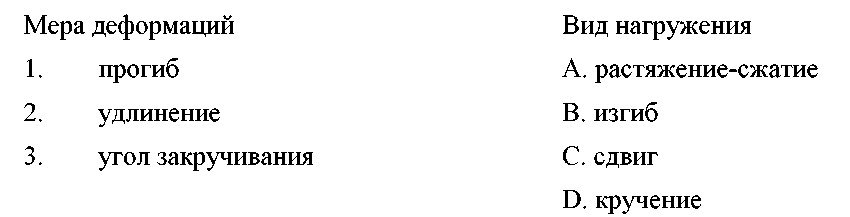

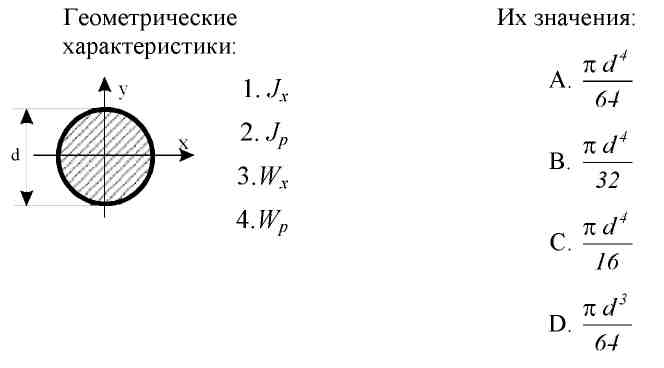

Часть Б 21) Установите соответствие для геометрических характеристик сечений: Поперечное сечение Геометрические характеристики

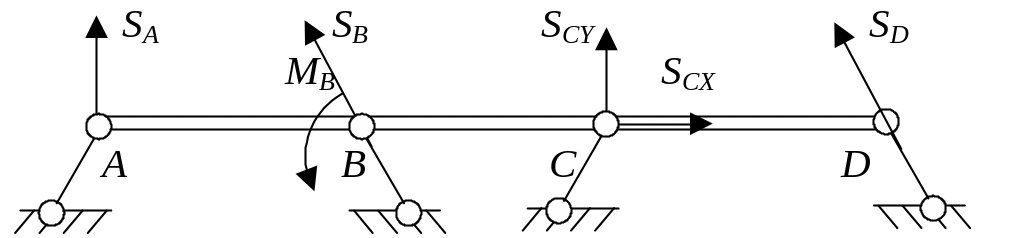

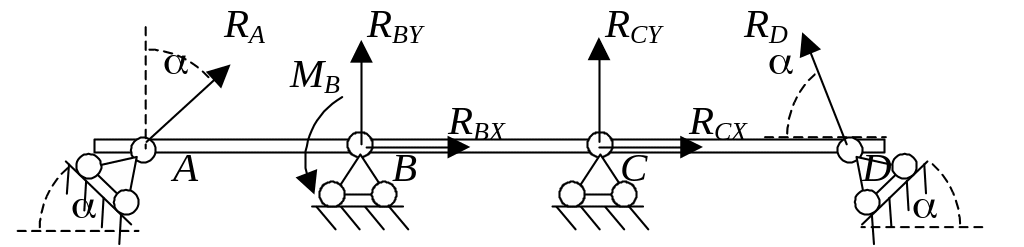

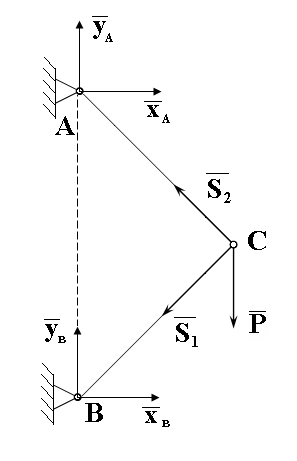

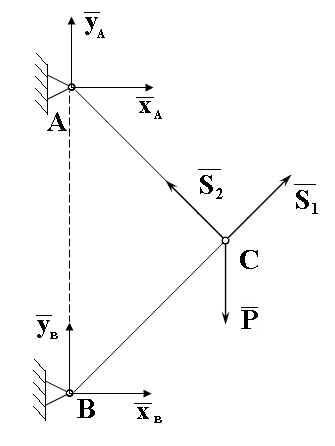

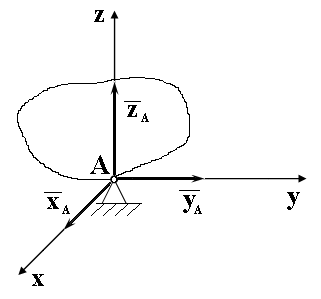

22) Найдите соответствие основных типов связи и их реакции:
23) Установите соответствие между типом резьбы и профилем резьбы:
Часть С
24) Определить диаметр
резьбы болта хвостика грузоподъемного
крюка, нагруженного силой F=30
кН, изготовленного
из стали Ст3, для которой предел
текучести

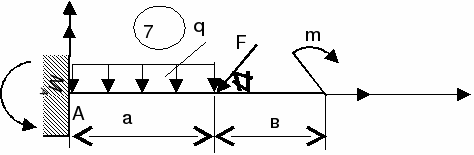

25)
Для заданной схемы определить реакции
жесткой заделки А,
если на неё действует сосредоточенная
сила F,
пара сил с моментом m и
равномерно распределённая нагрузка
интенсивностью q.
Исходные
данные: F =
8 кН; q =
2,5 кН/м; m =
12 кН·м; а =
2,6 м; в =
3,6 м; α =450
26) Построить эпюры нормальных сил и нормальных напряжений для бруса, изображенного на рисунке. Собственный вес бруса в расчете не учитывать.
|
;
;
;
.
;
;
;
.
;
;
;
;
А
Б
В
Г
.
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 3
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания

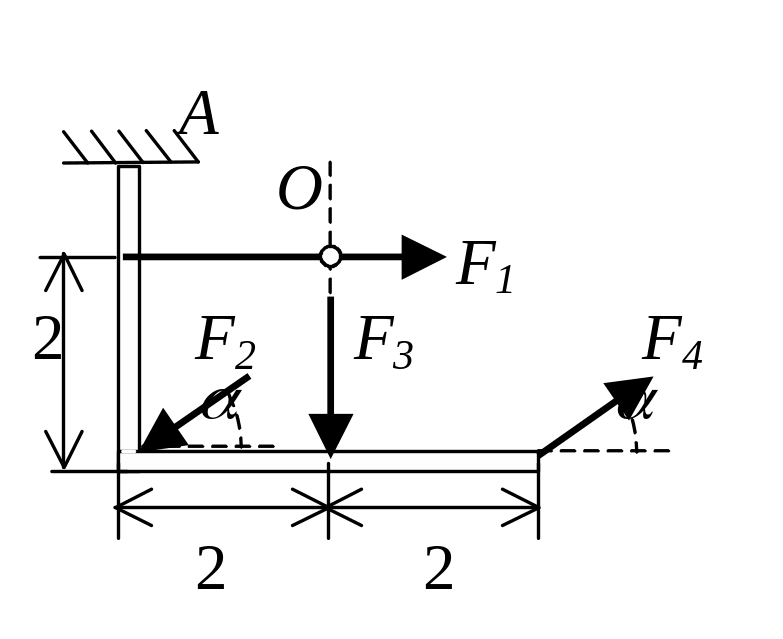

Ч 1)
Сумма
моментов
сил 1)
2)
3)
4
)
2)
Аналитические условия равновесия
сходящейся системы сил (
3) Материальное тело, расстояние между любыми двумя точками которого остается неизменным - это: 1) абсолютно твердое тело 2) материальная точка 3) механическая система 4) система материальных точек
4) Условия равновесия плоской системы параллельных сил: 1) ∑Fkx=0; ∑Fky=0 2) ∑Fkx=0; ∑Fky=0; ∑Мo(Fk)=0 3) ∑М ОX(Fk)=0; ∑М оY(Fk)=0; ∑М ОZ(Fk)=0 ∑Fkx=0; ∑Fky=0; ∑Fkz=0; 4) ∑Fkz=0; ∑М ОX(Fk)=0; ∑М оY(Fk)=0 5) Чему равно нормальное ускорение точки, движущейся с постоянной скоростью 4 м/с по дуге окружности радиуса 2м ? 1) 8 м/с2 2) 2 м/с2 3) 4 м/с2 4) 0 м/с2
6) Скорость точки твердого тела при его вращательном движении определяется по формуле:
7) Движение твердого тела, при котором какие-нибудь две точки, принадлежащие телу или неизменно с ним связанные, остаются в течение всего времени движения неподвижными, называется: 1) поступательным, 2) вращательным, 3) плоскопараллельным 4) равнопеременным
8) Брусок скользит вниз по наклонной плоскости с ускорением в инерциальной системе отсчета. Сколько сил действуют на брусок в системе отсчета, которая с ним связана? Сопротивлением воздуха пренебречь. 1) Одна 2) Две 3) Три 4) Четыре
9) Может ли потенциальная энергия объекта быть отрицательной величиной? 1) Может 2) Не может 3) Может, если объектом является материальная точка 4) Может, если объектом является реальное тело
10) Величина момента трения качения определяется как 1) произведение коэффициента трения качения на сумму всех действующих моментов сил 2) только экспериментально 3) произведение коэффициента трения качения на вес тела 4) произведение коэффициента трения качения на величину нормального давления между контактирующими телами

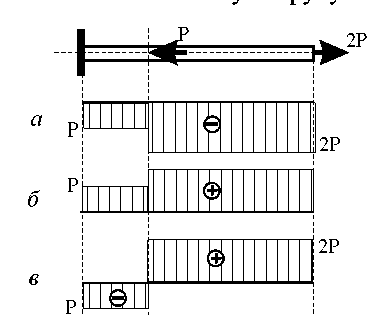

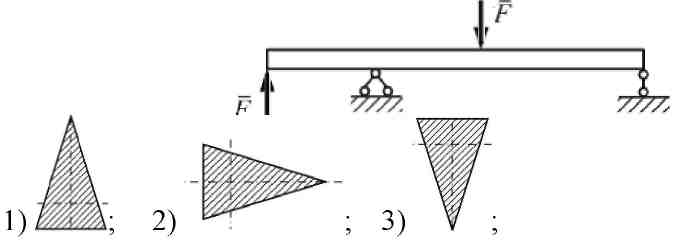

11) Какая из эпюр продольных сил соответствует брусу?
1) а 2) б 3) в
12) При построении эпюр рассматривают: 1) распределенную систему сил сопротивления 2) главный вектор и главный момент сил сопротивления
13) Чему равен осевой момент инерции прямоугольника с размерами B×h относительно
оси
“у”
?

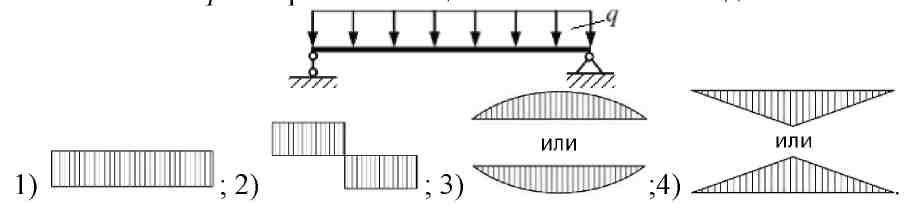

1) 14)Балка нагружена равномерно распределенной нагрузкой интенсивности q. Эпюра изгибающих моментов имеет вид…
15) Прочность колонны при удалении точки приложения сжимающей силы от центра тяжести сечения …
1) увеличивается; 2) уменьшается; 3) не изменяется. 4) не изменяется, пока точка приложения сжимающей силы не вышла за пределы ядра сечения;

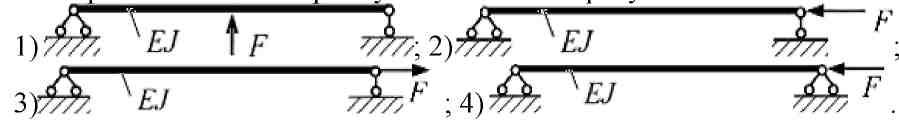

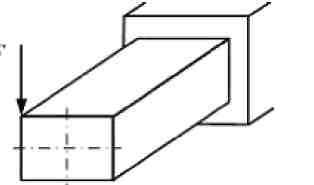

16) На рисунках показаны схемы нагружения стержня силой F. Стержень может потерять устойчивость на рисунке …
17) Валы предназначены для… 1) передачи крутящего момента и поддержания вращающихся деталей 2) поддержания вращающихся деталей машин 3) соединения различных деталей 4) для передачи вращающего момента
18) Достоинством шпоночных соединений не является: 1) простота конструкции 2) надежность конструкции, 3) легкость сборки и разборки соединения, 4) возможность передачи больших моментов
19) В условное обозначение метрической резьбы входит 1) внутренний диаметр резьбы 2) наружный диаметр резьбы 3) угол подъема витка 4) угол профиля резьбы

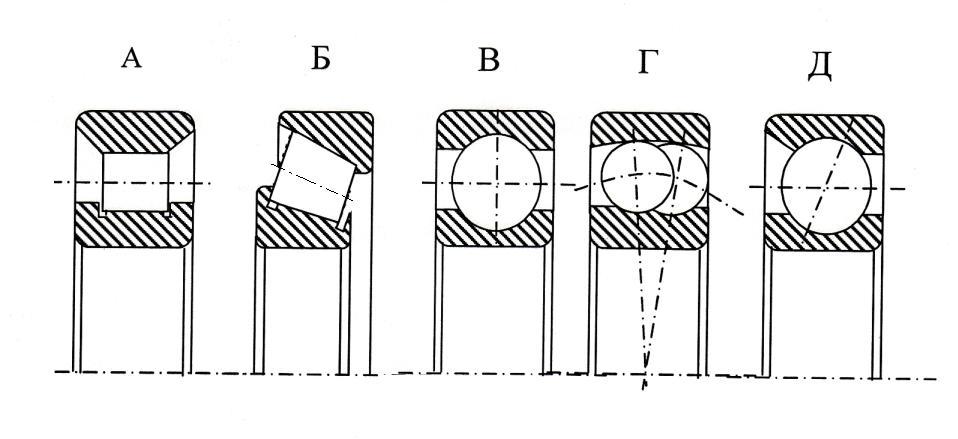

20) Подшипник качения состоит из… 1) Внутреннего и наружного колец, тел качения, сепаратора 2) Вкладыша, корпуса, тел качения 3) Корпуса, сепаратора, тел качения 4) Внутреннего и наружного колец, тел качения
Часть Б 21) Установите соответствие для характеристик данного сечения:

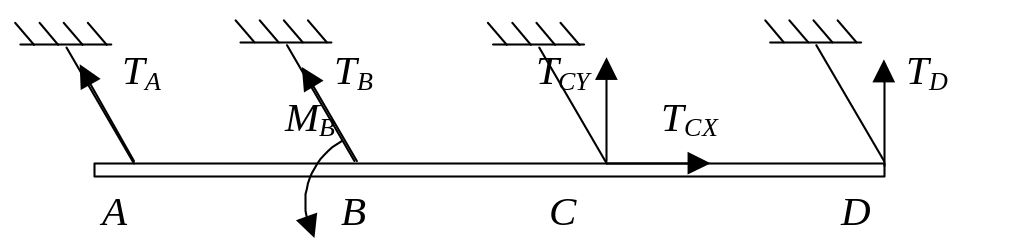

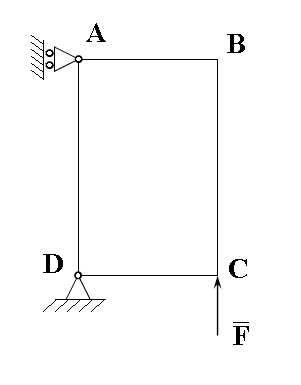

22) Укажите соответствие между видами связей и направлением их реакций:
23) (установите соответствие). Сварное … соединение изображено на рисунке … 1) стыковое 2) нахлесточное 3) угловое 4) тавровое

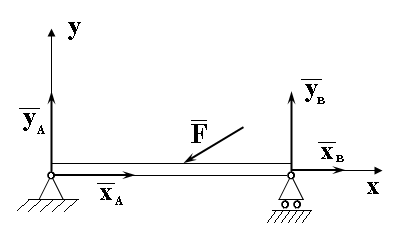

Часть С 24) Для заданной схемы определить реакции опор А и В горизонтальной балки, если на неё действует сосредоточенная сила F, пара сил с моментом m и равномерно распределённая нагрузка интенсивностью q. Исходные данные: F= 34 кH;q = 3 кН/м; m = 15 кН·м; α = 450; l = 14 м; а = 2 м; b = 3м
2
26) Для стального вала при значениях момента М=4 кН•м, требуется: а)Построить эпюру крутящего момента Мк. б) Определить требуемый диаметр вала из расчетов на прочность и жесткость, приняв допускаемое касательное напряжение [сигма]=50 МПа. Диаметр вала считать по всей длине постоянным. в) Установить наиболее рациональную последовательность расположения плоскостей скручивающих пар, при которой требуемый диаметр вала будет наименьшим. Построить для этого случая эпюру крутящего момента и определить диаметр вала из расчетов на прочность и жесткость. Принять G=80 ГПа, =0,2 м.
|
асть
А
и
относительно точки О:
;
;
;
;
),
которая действует на твердое тело,
является:
,
,
;
2)
;
3)
;
4)
.
5)
Подобрать неподвижное шлицевое
прямобочное соединение зубчатого
колеса с валом и проверить прочность
шлицев по следующим данным: расчетный
диаметр вала d=40
мм;
рабочая длина шлицев l=50
мм;
передаваемый момент М=400
Н х м; нагрузка
спокойная; рабочие поверхности шлицев
термообработке не подвергаются. Для
диаметра вала принимать размеры
z
x
d
x
D=8
x
42 x
46
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 4
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены

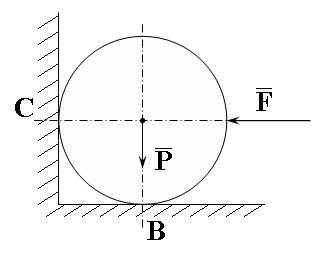

Текст задания Часть А 1)

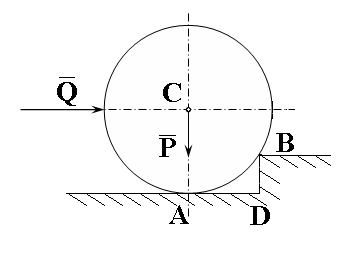

В случае
равновесия шара, реакции
стенки
1
2
3
4
3) Совокупность материальных точек и абсолютно твердых тел, положение и движение … 1) каждой из которых определяется положением и движением остальных 2) абсолютно твердое тело 3) материальная точка 4) механическая система
4) Система сил, равновесию которой соответствуют данные условия ∑Fkx=0; ∑Fky=0; ∑Fkz=0; ∑МX(Fk)=0; ∑МY(Fk)=0; ∑МZ(Fk)=0 1) пространственная сходящаяся 2) плоская система параллельных сил; 3) произвольная пространственная 4) пространственная система параллельных сил 5) От чего зависит потенциальная энергия материальной точки? 1) От величины скорости этой точки 2) От квадрата скорости этой точки 3) Только от ее расположения относительно других объектов 4) От массы точки и ее расположения относительно других объектов
6) Может ли кинетическая энергия быть отрицательной величиной? 1) Нет, это сугубо положительная величина 2) Может, если речь идет о кинетической энергии материальной точки 3) Может, если речь идет о кинетической энергии системы материальных точек 4) Может в любом случае
7) Что такое импульс постоянной силы? 1) Произведение величины силы на время ее действия 2) То же самое, что импульс материальной точки 3) Произведение величины силы на квадрат времени ее действия 4) Произведение вектора силы на время ее действия
8)
По формуле
1) нормальное ускорение движения точки, 2) тангенциальное ускорение движения точки, 3) полное ускорение движения точки 4) скорость точки
9) Движение твердого тела, при котором все его точки перемещаются параллельно некоторой фиксированной плоскости, называется: 1) поступательным, 2) вращательным, 3) плоскопараллельным 4) равномерным
10) Нормальное ускорение точки твердого тела при его вращательном движении определяется по формуле: 1) 2) 3) 4)
11) Пластичность – это… 1) способность материала, не разрушаясь, воспринимать внешние механические воздействия. 2) способность материала давать значительные остаточные деформации, не разрушаясь. 3) способность материала восстанавливать после снятия нагрузки свои первоначальные формы и размеры. 4) способность материала сопротивляться проникновению в него другого тела практически не получающего остаточных деформаций.
12) Основное назначение эпюры 1) определение законов изменения внутренних силовых факторов; 2) определение опасных сечений.
13) Чему равен осевой момент инерции круга относительно оси, проходящей через его центр тяжести ?

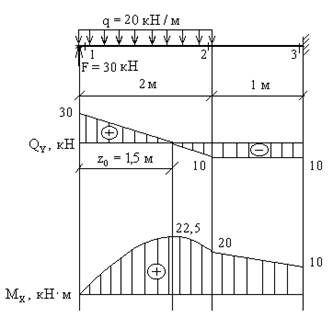

14) Эпюра изгибающих моментов имеет вид…
15) При перемещении сжимающей силы от центра тяжести сечения нормальные напряжения в центре тяжести сечения… 1) уменьшаются 2) равны нулю 3) увеличиваются 4) остаются неизменными
16) Формула для определения гибкости стержня длиной l…
17) Основы критериями работоспособности передач трением являются 1) тяговая способность передачи 2) долговечность ремня 3) скорость работы 4) простота конструкции
18) Валы передач работают на… 1) изгиб и кручение 2) изгиб и растяжение 3) изгиб и сжатие 4) изгиб
19) В качестве крепежных применяют… резьбы 1) метрические 2) прямоугольные 3) трапецеидальные 4) упорная
20) Наиболее простым по конструкции является… вариатор 1) лобовой 2) торовый 3) многодисковый 4) клиноременный Часть Б 21) Установите соответствие:
22) Найдите соответствие между аксиомами и определением аксиом:
23) (установите соответствие). В нахлесточном сварном соединении … шов расположен … линии действия нагружающей силы.
Часть С 24)
Построить эпюры
25)
Рассчитать винтовой механизм домкрата
грузоподъемностью F=100
кН с
высотой подъема
26) к веревке АВ, один конец которой закреплен в точке А, привязаны в точке В груз и веревка ВСD, перекинутая через блок; к концу ее D привязана гиря Q веса 100 Н. Определить, пренебрегая трением на блоке, натяжение Т веревки АВ и величину груза Р, если в положении равновесия углы, образуемые веревками с вертикалью ВЕ, равны α= 45 °, β=60°.
|
и пола
будут:
2)

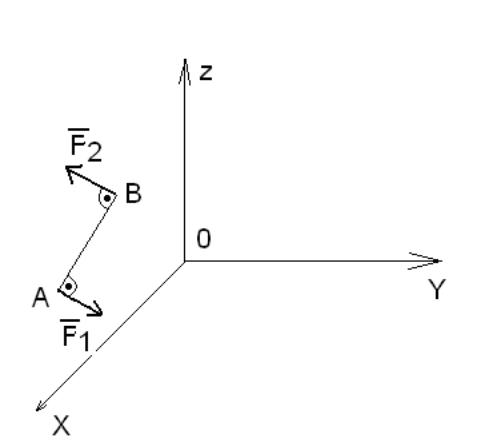

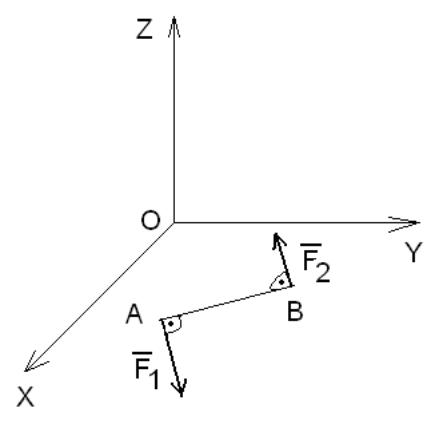

Плоскость действия пары сил (
)
совпадает с плоскостью
.
Момент
пары сил
относительно оси
будет равна:
определяется:
;
2)
;
3)
;
4)
) и
направлены по одной прямой и в
противоположные стороны.
,
.
.
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Количество вариантов 30 Дифференцированный зачет Вариант № 5
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А

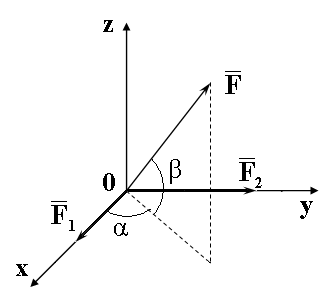

1) Проекция силы
2 1
2
3 4
3) Сила трения скольжения направлена вдоль: 1
2
3 ОА 4
4) Модуль равнодействующей равен:
1)
2)
3)
4)
5) На изогнутую под прямым углом балку действует пара сил с моментом M. Балка закреплена неподвижным шарниром в точке A и подвижным шарниром в точке B. Момент реакции RB подвижного шарнира относительно точки A определяется выражением ...
1)
2)
3)
4)
6) Условия равновесия пространственной системы параллельных сил: 1) ∑Fkx=0; ∑Fky=0; ∑Мo(Fk)=0 2) ∑Fkx=0; ∑Fky=0; ∑Fkz=0; 3) ∑М ОX(Fk)=0; ∑М оY(Fk)=0; ∑М ОZ(Fk)=0 ∑Fkx=0; ∑Fky=0; ∑Fkz=0; 4) ∑Fkz=0; ∑М ОX(Fk)=0; ∑М оY(Fk)=0
7) Найти массу тела, которому сила 20 Н сообщает ускорение 5 м/с2. 1) 40 кг 2) 100 кг 3) 0,25 кг 4) 4 кг
8) Физическая величина, определяющая, какое ускорение приобретает тело под влиянием определённого воздействия. 1) масса 2) инерция 3) инертность 4) сила
9) Движение тела называют поступательным, если 1) тело движется строго прямолинейно 2) тело движется так, что любой отрезок, взятый внутри тела остается параллелен самому себе все время движения 3) тело движется так, что траектория центра масс всегда остается прямой линией 4) отсутствует ось вращения
10) Числовое значение угловой скорости тела в данный момент времени равно: 1) приращению угла поворота за определенный промежуток времени, деленному на этот промежуток 2) первой производной от угла поворота по времени 3) второй производной от угла поворота по времени 4) интегралу угла поворота за определенный промежуток времени, деленному на этот промежуток
11) Тангенциальное ускорение точки твердого тела при его вращательном движении определяется по формуле: 1) 2) 3) 4)
12) При растяжении бруса в его поперечном сечении возникают внутренние силовые факторы 1) осевые силы 2) поперечные силы 3) осевые и поперечные силы 4) изгибающий момент.
13)
Осевой
момент инерции
сечения относительно оси “у”
равен :
1)
14) Пусть ось z направлена вдоль оси стержня. Оси x и y – главные центральные оси поперечного сечения. Для распределенной нагрузки q, поперечной силы Qy и изгибающего момента Mx выполняется(-ются) следующая(-ие) зависимость(-ти):
15) Область, расположенная вокруг центра тяжести поперечного сечения и обладающая тем свойством, что сила, приложенная перпендикулярно плоскости в любой ее точке, вызывает в сечении напряжения одного знака, называется… 1) эллипсом инерции 2) зоной общей текучести 3) зоной упрочнения 4) ядром сечения
16) Число, показывающее, во сколько раз следует изменить длину шарнирно-опертого стержня, чтобы критическая сила для него равнялась критической силе стержня длиной l при рассматриваемых условиях закрепления, называется коэффициентом … 1) масштабного фактора 2) динамичности 3) запаса на устойчивость 4) приведения длины.
17) Какие соединения относятся к разъёмным? 1) заклепочные 2) резьбовые 3) клеевые 4) сварные
18) Основными критериями работоспособности валов являются… 1) прочность, жесткость 2) прочность, долговечность 3) прочность, грузоподъемность 4) жесткость, виброустойчивость
19) Угол профиля метрической резьбы… 1) 200 2) 300 3) 450 4) 600
20) В зависимости от взаимного расположения осей фрикционные передачи бывают …(исключите лишение) 1) цилиндрические 2) конические 3) лобовые 4) бесступенчатые
Часть Б 21) Установите соответствие:
22) Укажите соответствие между системами сил и их определением:
23) (установить соответствие). Соединение … шпонкой изображено на рисунке 1) сегментной 2) призматической 3) цилиндрической 4) клиновой
Часть С 24) Определить расстояние а от торца наружного кольца роликоподшипника конического 7208 до точки приложения радиальной реакции, если Т=20 мм; d=40 мм;D= 80мм; е=0,383. 25) На горизонтальную балку АВ, левый конец которой имеет шарнирно-неподвижную опору, а правый – шарнирно-подвижную, в точках С и D поставлены два груза: P1=10 кн и P2=20 кн (рис. 101, а). Определить реакции опор балки.
26) Построить эпюры поперечных сил и изгибающих моментов и подобрать сечение двутавровой балки, по условию прочности в опасном сечении. Значение допускаемого напряжения принять равным 160 МПа, если известны нагрузки и геометрические размеры балки: l2 =10a=6м, a1=4a, a2=9a, a3=a, P=9 кН, М=4 кН•м, q=6 кН/м.
|
на
ось Оу, изображенной на рисунке,
равна:
)
Линия действия равнодействующей
двух параллельных сил, разделяющая
отрезок между ними, вычисляется по
отношению:
2)
3)
4)
А Б В
Г
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 6
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания

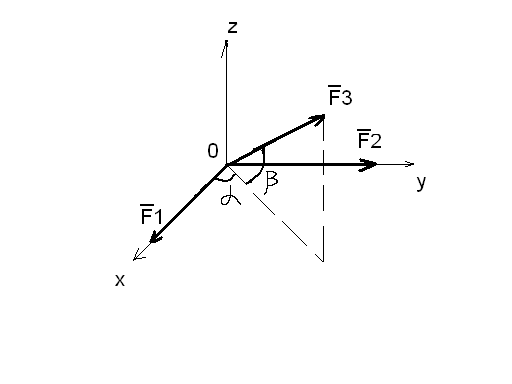

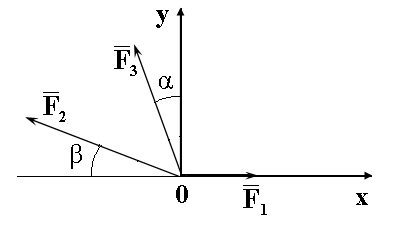

Часть А 1)
Проекция
равнодействующей системы
сходящихся сил
(
2) Модуль главного вектора система сил равна:
2)
3)
4)
3) Две силы, действующие в одной точке твердого тела можно заменить: 1) равнодействующей 2) парой сил 3) уравновешивающей силой 4) реакцией
4) Момент силы F относительно точки О на основании теоремы Вариньона равен:
5) Система сил, которой соответствуют данные условия
1) произвольная плоская 2) пространственная сходящаяся 3) плоская система параллельных сил; 4) произвольная пространственная
6) От чего зависит действие силы на тело? 1) От модуля силы 2) От модуля силы и её направления 3) От модуля силы и точки её приложения 4) От модуля силы, её направления и точки приложения 7) Тело массой 2 кг движется со скоростью 3 м/с и ускорением 2 м/с2. Каков модуль равнодействующей сил, действующих на тело? 1) 4 Н 2) 6 Н 3) 10 Н 4) 2 Н
8) Определите модуль и направление равнодействующей силы, если тело движется горизонтально, и на него действуют силы F1 = 120 H, F2 = 100 H. 1) 220 Н, по направлению F1 2) 20 Н, по направлению F1 3) 20 Н, по направлению F2 4) 0 Н, тело неподвижно.
9) Как направлен вектор тангенциального ускорения точки: 1) по касательной к траектории движения точки 2) перпендикулярно касательной к траектории движения точки 3) к центру кривизны траектории 4) от центра кривизны траектории 10) При поступательном движении 1) траектории всех точек тела - прямые линии 2) скорости всех точек тела одинаковы 3) координаты всех точек тела одинаковы 4) всегда отсутствуют внешние силы
11) Числовое значение углового ускорения тела в данный момент времени равно: 1) приращению угловой скорости за определенный промежуток времени, деленному на этот промежуток 2) первой производной от угла поворота по времени 3) второй производной от угла поворота по времени 4) интегралу угловой скорости за определенный промежуток времени, деленному на этот промежуток
12) Что называется изгибом? 1) Это такой вид деформации, при котором возникают только касательные напряжения 2) Это такой вид деформации, при котором в поперечном сечении бруса возникают изгибающие моменты 3) Это такой вид деформации, при котором возникают поперечные силы 4) Это такой вид деформации, при котором возникают продольные силы
13) При сдвиге в поперечном сечении бруса возникают внутренние силовые факторы: 1) осевые силы 2) поперечные силы 3) осевые и поперечные силы 4) изгибающий момент
14)
Какой интеграл определяет полярный
момент инерции
сечения ?
1) 15) При плоском поперечном изгибе нормальные напряжения по ширине сечения балки … 1) распределяются по закону квадратной параболы; максимальное значение принимают посередине, а по краям равны нулю 2) распределяются равномерно 3) равны нулю 4) распределяются по линейному закону; максимальны по краям; равны нулю посередине
16) Стержни изготовлены из одного материала, имеют одинаковую длину, размеры и форму поперечного сечения. Критическая сила имеет наибольшее значение для стержня, показанного на рисунке… При решении учитывайте, что напряжения в стержнях не превышают предел пропорциональности.
17) Соединения, при разборке которых нарушается целостность составных частей изделия, называются: 1) Разъемными 2) Неразъемными 3) Сборными 4) Деталями
18) При проектном расчете вала… 1) определяют диаметр конца вала 2) производят расчет на статическую прочность 3) производят расчет на выносливость 4) производят расчет на жесткость
19) Условное
давление в подшипнике
скольжения определяют по
формуле…
1)
4)
20) К недостаткам фрикционных передач относятся… 1) простота тел качения 2) большие нагрузки на валы и подшипники 3) необходимость специальных нажимных устройств 4) постоянство передаточного числа Часть Б 21) Установите соответствие для геометрических характеристик данного сечения:
22) Укажите соответствие между уравнением движения и видом движения:
23) (Установите соответствие). Основные типы подшипников качения:
1) Шариковый радиальный однорядный подшипник 2) Роликовый радиально-упорный подшипник 3) Шариковые радиальные сферические подшипники 4) роликовые радиальные подшипники с короткими цилиндрическими роликами 5) роликовые радиальные подшипники с короткмими цилиндрическими роликами
Часть С
24) Определить наибольшую радиальную
нагрузку
25) На двухопорную горизонтальную балку действует пара сил (Р,Р), на левую консоль – равномерно распределенная нагрузка интенсивностью q, а в точке D- правой консоли – вертикальная нагрузка Q. Определить реакции опор, если Р=1 кН, Q=2 кН, q =2 кН/м, а = 0,8 м.
26) Построить эпюры поперечных сил и изгибающих мо-ментов и подобрать сечение двутавровой балки, по условию прочности в опасном сечении. Значение допускаемого напряжения принять равным 160 МПа, если известны нагрузки и геометрические размеры балки: l2 =10a=6м, a1=4a, a2=9a, a3=a, P=9 кН, М=4 кН•м, q=6 кН/м.
|
),
на ось Ох, изображенная на рисунке,
равна:
1)
2)
3)
4)
2)
3)
,
которую может воспринять вкладыш
неразъемного подшипника скольжения
и проверить подшипник на отсутствие
заедания. Металл вкладыша – БрА9Ж3,
материал вала – улучшенная сталь 45.
Диаметр цапфы d=40мм.
Частота вращения вала n=350
об/мин.
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 7
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания

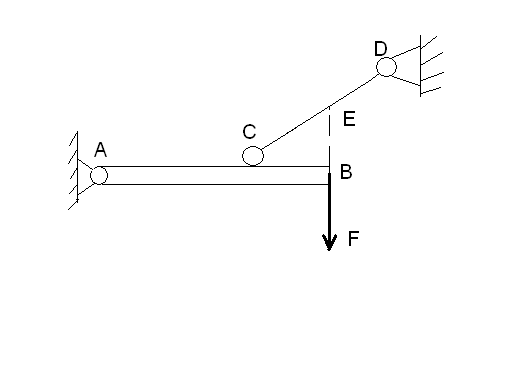

Часть А 1) В случае равновесия шарнирного болта в точке С, изображенного на рисунке, между усилиям в стержне АС и углом альфа существует зависимость:
2)
Модуль равнодействующей
1 2) 3)
4)
3) Всякой силе действия есть равная, но противоположная сила противодействия. Это утверждение называется: 1) закон инерции 2) основной закон динамики 3) принцип равенства действия и противодействия 4) теорема Вариньона
4) Необходимые и достаточные условия равновесия произвольной плоской системы сил: 1) ∑Fkx=0; ∑Fky=0; ∑Fkz=0 2) ∑Fkx=0; ∑Fky=0; ∑Мo(Fk)=0 3) ∑Fkx=0; ∑Fky=0; ∑Fkz=0; ∑МX(Fk)=0; ∑МY(Fk)=0; ∑МZ(Fk)=0 4) ∑Fkx=0; ∑Fky=0
5) Траектория точки – это… 1) путь, пройденный точкой 2) линия, на которой находится точка в любой момент движения 3) расстояние от текущего положения точки до начала координат 4) изменение положения точки за данный промежуток времени
6) При поступательном движении траектории всех точек тела 1) различны 2) совершенно одинаковы 3) одинаковы, но разнесены в пространстве 4) ничего определенного нельзя сказать 7) Как направлен вектор нормального ускорения точки: 1) по касательной к траектории движения точки 2) перпендикулярно касательной к траектории движения точки 3) к центру кривизны траектории 4) от центра кривизны траектории 8)
Уравнения
1) равномерного вращения 2) равнопеременного вращения 3) движения тела вокруг неподвижной точки 4) равнопеременного движения
9) Брусок массой 1 кг равномерно скользит по наклонной плоскости. Какой из графиков верно выражает зависимость силы трения от времени?
1) А; 2) Б; 3) В; 4) Г
10) Каков вес мальчика массой 40 кг, если он движется в лифте вверх с ускорением 2 м/с2? 1) 400 Н 2) 320 Н 3) 480 Н 4) 80 Н
11) Формулировка 1-й основной теоремы динамики гласит "Изменение количества движения механической системы равняется сумме ..." 1) всех внешних сил 2) импульсов всех внешних сил 3) моментов всех внешних сил 4) работ всех внешних сил
12) Какая из эпюр изгибающих моментов соответствует балке:
1) А 2) Б 3) В
13) Балки имеют прямоугольное поперечное сечение (переменную высоту и постоянную ширину). Лучше работать на изгиб при данных условиях закрепления и нагружения будет балка…
2) Все балки на изгиб работают одинаково
14) Какого вида расчетов не существует в «сопротивлении материалов»? 1) Проектного расчета 2) расчета на допустимую нагрузку 3) Проверочного расчета 4) Математического расчета
15) При кручении бруса в его поперечном сечении возникают внутренние силовые факторы 1) поперечные силы 2) осевые и поперечные силы 3) крутящий момент 4) изгибающий момент
16) Осевой момент инерции квадрата с размерами (а × а) относительно центральной оси “Х” равен: 1)
17) На какой вид деформации рассчитывают заклепку? 1) на срез, растяжение и смятие 2) на срез и смятие 3) на срез и растяжение 4) растяжение и смятие
18) Клепаное соединение является: 1) неразъемным и неподвижным 2) разъемным, подвижным 3) неразъемным, подвижным 4) неразъемным, подвижным
19) Достоинствами подшипников скольжения являются… 1) малые габариты в радиальном направлении 2) возможность работы при высоких скоростях 3) возможность выполнения их разъемными конструкциями 4) большие габариты в осевом направлении 20) Основным критерием работоспособности цепной передачи является… 1) Износостойкость шарниров цепи 2) Прочность шарниров цепи 3) Жесткость цепи 4) Прочность цепи Часть Б 21)Установите соответствие:
22) Укажите соответствие между величинами и их единицами измерения в системе СИ:
23) Установите соответствие: Поберите классификацию муфт между рисунком и названием:
А Б В 1) зубчатая; 2) Кулачковая; 3) фрикционная. Часть С 24)
Определить диаметры болтов фланцевой
муфты, передающий момент вращения
М=7500Н
х м. Стальные
полумуфты соединены z=6
болтами,
расположенными по диаметру D=140
мм. Застежка
болтов неконтролируемая. Нагрузка
близкая к постоянной. Болты выполнены
из стали класса прочности 4.6. Расчет
провести для болтов, установленных
без зазора. Значение

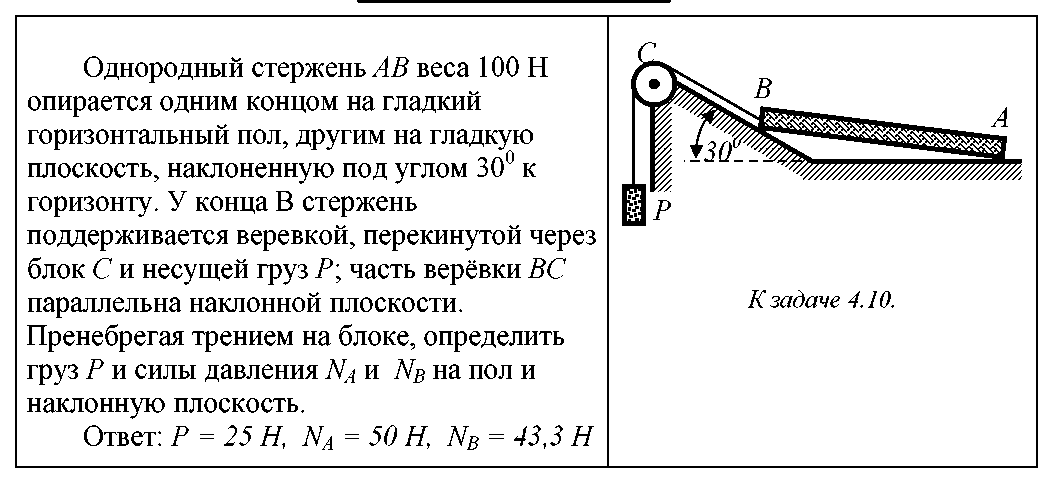

25) Однородный стержень АВ веса
100Н опирается одним концом на
гладкий горизонтальный пол, другим
на гладкую плоскость, наклонную под
углом 30º к горизонту. У конца В
стержень поддерживается веревкой,
перекинутый через блок С и несущей
груз Р и силы давления
26) вычисляется значение продольных сил и нормальных напряжений в характерных сечениях, строится эпюры этих величин; - находятся величины абсолютных удлинений участков стержня и величину удлинения стержня в целом; Исходные данные:
|
равномерно распределенной нагрузки
равна:
)
;
;
;
;
выражают
закон:
2)
3)
4)
.
.
на пол и наклонную плоскость. Определить
реакции опор.
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 8
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1) Изображеные векторы соответствуют условию:
2 1
2
3
4
3) Связь, реакция которой направлена перпендикулярно поверхности опоры: 1) гладкая поверхность 2) жесткая заделка 3) неподвижный шарнир 4) стержневая
4) Момент силы F относительно точки А равен
1)
2)
3)
4)
5) Условия равновесия изображенной механической системы сил:
1) ∑Fkx=0; ∑Fky=0; 2) ∑Fkx=0; ∑Fky=0; ∑МА(Fk)=0 3) ∑Fkx=0; ∑Fky=0; ∑Fkz=0; 4) ∑МX(Fk)=0; ∑МY(Fk)=0
6) Что такое линия действия силы? 1) Прямая, вдоль которой направлена сила 2) Траектория движения тела 3) Ось, направление которой совпадает с направлением действия силы 4) Линия, являющаяся касательной к траектории движения тела в точке приложения силы

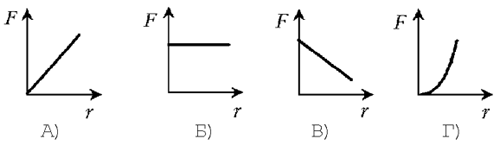

7) Какой из графиков верно отражает зависимость силы всемирного тяготения двух материальных точек от расстояния между ними?
1) А; 2) Б; 3) В; 4) Г
8) С помощью какой из установок можно экспериментально доказать гипотезу о том, что сила трения покоя зависит от силы тяги?
1) А; 2) Б; 3) В; 4) Г 9) Какое из уравнений верно описывает движение книги, лежащей на столе? 1) F = ma 2) F1 + F2 = 0 3) F = mg 4) F = kx
10) Движение, при котором числовое значение скорости все время остается постоянным, называется: 1) равномерным 2) равнопеременным 3) прямолинейным 4) вращением
11)
Уравнения
1) равномерного вращения 2) равнопеременного вращения 3) движения тела вокруг неподвижной точки 4) равномерного движения Ответ: 2
12) Точка, скорость которой в данный момент времени равна нулю, называется: 1) полюсом 2) мгновенным центром скоростей, 3) мгновенным центром ускорений 4) покоем
13) При чистом изгибе бруса в его поперечном сечении возникают внутренние силовые факторы 1) осевые силы 2) поперечные силы 3) крутящий момент 4) изгибающий момент
14) Какой знак имеют осевые моменты инерции ? 1) положительный 2) отрицательный 3) равен нулю 4) не имеет знак
15) Вывод формулы для определения нормальных напряжений при чистом изгибе основывается на… 1) законе парности касательных напряжений и теореме Кастильяно 2) гипотезе наибольших касательных напряжений и гипотезе об удельной потенциальной энергии формоизменения 3) гипотезе наибольших нормальных напряжений и гипотезе наибольших линейных деформаций 4) гипотезе плоских сечений и гипотезе об отсутствии взаимного надавливания продольных слоев балки
16) Схема нагружения стержня показана на рисунке. Максимальное нормальное напряжение возникает в точке …
17) Сварным - называется соединение, выполненное: 1) с применением деталей из высокопластичного материала, состоявших из стержня и закладной головки 2) путём установления межатомных связей между свариваемыми частями при их нагревании или пластическом деформировании 3) соединение составных частей изделия с применением клея 4) соединение межатомными связями путем нагрева соединяемых материалов ниже температуры их плавления и применения легкоплавкого присадочного материала
18) В зависимости от направления нагрузки подшипники скольжения подразделяют на… 1) радиальные, радиально-упорные, упорные 2) разъемные, неразъемные 3) выполненные в отдельном корпусе, встроенные в механизм 4) одноядерные и многоядерные
19) К достоинствам фрикционных передач относится… 1) простота тел качения 2) большие нагрузки на вал и подшипники 3) необходимость специальных нажимных устройств 4) непостоянство передаточного числа
20) К недостаткам цепной передачи по сравнению с ременной относится… 1) постоянство передаточного отношения 2) меньшие габариты 3) шум при работе 4) меньшие нагрузки на валы и подшипники
Часть Б 21) Найдите соответствие основных типов связи и их реакции:
22) Установите соответствие:
23) (Установите соответствие). Изображенная муфта относится к … муфтам 1) предохранительным 2) обгонным 3) упругим компенсирующим
А Б В Часть С 24) Открытую плоскоременную передачу передает мощность Р₂= 24 кВт при угловых скоростях ω₁=130 рад/с. Определить диаметр большого и малого шкива, скорость ремня.

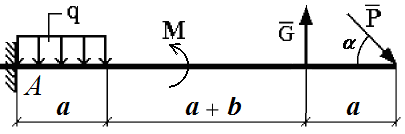

25) Определить реакции связей опоры А балки от действия заданной нагрузки, исходя и данных приведённых в таблице.
26) Построить эпюры нормальных сил и нормальных напряжений для бруса, изображенного на рисунке. Собственный вес бруса в расчете не учитывать.
|
||||||||||||||||||||||||||||||||||||||||
;
;
.
)
Проекция главного момента
на ось
системы пар сил (
)
в случае
равна
;
;
;
;
,
,
выражают
закон:
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 9
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1)
Модуль равнодействующей
2 1
2
3
4
4) Связь, моделью которой является присоединение объекта к материальному телу внедрением, исключающим возможность относительного перемещения 1) шарнирная 2) гибкая 3) жесткая заделка 4) гладкая опора
5) Момент силы F относительно точки А равен:
1)
2)
3)
4)
6) От чего зависит сила тяжести? 1) ни от чего не зависит 2) от размеров тела 3) от формы тела 4) от массы тела и величины g
7) Что изучает динамика? 1) Причины возникновения движения макроскопических тел 2) Причины возникновения движения микроскопических тел 3) Причины возникновения движения любых тел 4) Причины изменения движения любых тел
8) Как связаны между собой ускорение тела, его масса и силы, действующие на него со стороны других тел в инерциальной системе отсчета? 1) a = (F1 + F2 + F3 + ...) / m, где а - ускорение тела, m - масса тела, F1, F2 , F3 и т.д. - силы, действующие на данное тело со стороны других тел массами m1, m2 , m3 и т.д. соответственно 2) a = F1/ m1 + F2/ m2 + F3/ m3 + ... 3) Всегда a = (F1 + F2 + F3 + ...) / m 4) a = (F1 + F2 + F3 + ...) / (m + m1+ m2 + m3 + ...)
9) Если при приведении к некоторому центру главный вектор равен нулю, а главный момент не равен нулю, то система сил ... 1) эквивалентна паре сил 2) эквивалентна динамическому винту 3) имеет равнодействующую 4) уравновешена
10) Движение, при котором ускорение все время равно нулю, называется: 1) равномерным 2) равнопеременным 3) равномерным прямолинейным 4) неравномерным
11) Для определения положения мгновенного центра скоростей необходимо знать: 1) только направления скоростей двух каких-нибудь точек плоской фигуры 2) величины и направления скоростей двух каких-нибудь точек плоской фигуры 3) величину и направление скорости какой-нибудь одной точки и направление скорости другой точки плоской фигуры 4) величину и направление скорости какой-нибудь одной точки

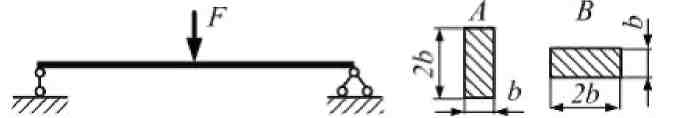

12) Прямоугольная балка имеет два варианта расположения поперечного сечения. Отношение наибольших нормальных напряжений σ B / σ A для этих двух вариантов равно…
1) 2; 2) 1,5; 3) 1; 4) 0,5.
13) При прямом изгибе бруса в его поперечном сечении возникают внутренние силовые факторы 1) осевые силы 2) поперечные силы 3) крутящий момент 4) изгибающий момент
14) Какая из эпюр нормальных напряжений соответствует брусу?
1) А 2) Б 3) В
15) Какова размерность осевых моментов инерции сечения? 1) см4 2) см2 3) см3 4) см
16) Схема нагружения стержня круглого поперечного сечения показана на рисунке. Опасной будет точка …
1) B; 2) C; 3) D; 4) A.
17) Клиновая форма ремня по сравнению с плоским ремнем…сцепление со шкивом 1) Увеличивает 2) Уменьшает 3) Не влияет ни на что 4) остается постоянной
18) Фрикционные передачи являются передачами… 1) трением с непосредственным контактом тел качения 2) трением с гибкой связью 3) зацеплением с непосредственным контактом 4) зацеплением с гибкой связью
19) К недостаткам подшипников скольжения относятся… 1) большие габариты в осевом направлении 2) малые габариты в радиальном направлении 3) возможность работы при высоких скоростях и нагрузках 4) малая чувствительность к ударным нагрузкам
20) Работа фрикционной передачи основана на использовании сил… 1) трения 2) зацепления 3) давления 4) скольжения
Часть Б 21) Установите соответствие:
22) Установите соответствие:
1) радиальный подшипник скольжения 2) упорный подшипник скольжения 3) радиально – упорный подшипник скольжения
23) Найдите соответствие терминов и названии
Часть С 24)
Построить эпюру продольных сил и
вычислить диаметр стального короткого
бруса, если
25) Определить диаметр резьбы болта хвостика грузоподъемного крюка, нагруженного силой F=30 кН, изготовленного из стали Ст3, для которой предел текучести . 26)
|
системы
двух сил, изображенных на рисунке,
определяется по формуле
)
Если
плоскость действия пары сил (
)
совпадает с плоскостью
,
то момент этой пары относительно оси
равна
:
;
;
;
;
3)
Условия равновесия шарнирного болта
в точке С, изображенного на рисунке:
=
40 кН = 4
кг,
=
30 кН = 3
кг,
=
80 кН = 8
кг;
допускаемое напряжение на растяжение
и сжатие принять
=
160 МПа = 1600 кг/см2.
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 10
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А
2 1)
2)
3)
4)
3) Связь, реакция которой направлена по прямой линии, проходящей через шарнирные: 1) шарнирная связь 2) стержневая связь 3) гибкая связь 4) жесткая заделка
4) Момент силы F относительно точки А равен
1) 2) 3) 4)
5) Если система сил эквивалентна паре сил, то при приведении к некоторому центру... 1) главный вектор равен нулю, а главный момент не равен нулю 2) главный момент равен нулю, а главный вектор не равен нулю 3) главный вектор перпендикулярен главному момент 4) главный вектор параллелен главному момент
6) По какой формуле находится величина силы тяготения двух материальных точек массами m1 и m2? 1) F = G m1 m2 / r2 2) F = G( m1 + m2 ) / r2 3) F = G m1 m2 / r 4) F = G( m1 + m2 ) / r В приведенных формулах G - гравитационная постоянная
7) Что такое количество движения (импульс) системы материальных точек? 1) Сумма модулей количеств движения всех материальных точек, входящих в систему 2) Квадрат суммы модулей количеств движения всех материальных точек, входящих в систему 3) Сумма векторов количеств движения всех материальных точек, входящих в систему 4) Куб суммы модулей количеств движения всех материальных точек, входящих в систему
8) Что такое кинетическая энергия материальной точки в данной инерциальной системе отсчета? 1) Произведение массы этой точки на величину ее скорости 2) Произведение квадрата массы этой точки на величину ее скорости 3) Половина произведения квадрата массы этой точки на величину ее скорости 4) Половина произведения массы этой точки на квадрат ее скорости
9) Движение, при котором касательное ускорение все время остается постоянным, называется: 1) равномерным 2) равнопеременным 3) прямолинейным 4) неравномерным
10) Точка, ускорение которой в данный момент времени равна нулю, называется: 1) полюсом 2) мгновенным центром скоростей 3) мгновенным центром ускорений 4) скоростью
11Для определения скорости любой точки плоской фигуры необходимо знать: 1) только направления скоростей двух каких-нибудь точек плоской фигуры 2) величины и направления скоростей двух каких-нибудь точек плоской фигуры 3) величину и направление скорости какой-нибудь одной точки и направление скорости другой точки плоской фигуры 4) величину и направление скорости какой-нибудь одной точки
12) При расчете заклепочных соединений на смятие учитывается: 1) наименьшая толщина склепываемых элементов 2) наибольшая толщина склепываемых элементов 3) толщина всех склепываемых деталей 4) диаметр заклепки
13) Для защемленного с одного конца стержня при построении эпюр необходимо предварительно определять реакции связи? 1) да 2) нет 3) это зависит от конструкции стержня 4) в некоторых случаях нужно определять
14)
Чему равен полярный
момент инерции круга
относительно его центра?
15) Направление касательных напряжений, передающихся через ступенчатый разрез от правой части балки на левую, показано на рисунке…
16) Стержень работает на деформации изгиб и кручение. Напряженное состояние, которое возникает в опасной точке поперечного сечения круглого стержня, называется… 1) объемным 2) линейным 3) плоским 4) двухосным сжатием
17) К основным критериям работоспособности и расчета деталей и узлов относятся… 1) прочность, жесткость, износостойкость, виброустойчивость 2) производительность, надежность, долговечность 3) удобство сборки, разборки и замены 4) технологичность, эстетичность
18) Нельзя классифицировать следующие виды с о е д и н е н и й: 1) подвижное, неподвижное 2) разъёмное, неразъёмное 3) плоское, фигурное 4) плоское, цилиндрическое, коническое, сферическое, винтовое, профильное
19) По форме тел качения подшипники разделяют на … 1) Шариковые, роликовые 2) Радиальные, упорные 3) Роликовые, упорные 4) Шариковые, радиальные 20) Основными критериями работоспособности зубчатых передач являются … 1) прочность при срезе зубьев 2) контактная прочность зубьев 3) прочность при смятии зубьев 4) прочность при изгибе зубьев
Часть Б 21) Установите соответствие:
22) (Установите соответствие) . Классификация зубчатых передач: 1) По форме профиля зубьев 2) По типу зубьев 3) По окружной скорости колес 4) По форме начальных поверхностей 5) По числу пар зацепляющих колес
А) Тихоходные, среднескоростные, быстроходные Б) Прямозубые, косозубые, шевронные В) Одноступенчатые, двухступенчатые, многоступенчтые Г) Цилиндрические, конические, габлоидные Д) Эльволентные, круговые, циклоидные
23) Укажите соответствие между видом движения и их определением:
Часть С 24)
Для соединения стального зубчатого
колеса с валом подобрать размеры и
проверить прочность призматической
шпонки со скругленными торцами по
следующим данными: диаметр вала d=50мм;
длина
ступицы колеса
25) Определить реакции опор балки, если М=10 кН х м, α=60º, F= 10 кН, q=2 кН/м.
26)
Для
стального ступенчатого бруса ( 1.
Определить внутренние продольные
силы 2.
Вычислить для каждого участка
напряжения
|
1)
В
случае равновесия шара, изображенной
на рисунке между натяжением нити
и
углом альфа существует зависимость:
)
Координата x точки приложения
равнодействующей равномерно
распределенной нагрузки q равна
;
;
;
;
момент, передаваемый шпоночным
соединениям, М=470
Н х м; нагрузочная
спокойная.
),
нагруженного осевыми внешними
силами F1 =
150 кН = 15
кг, F2 =
100 кН
= 10
кг,
при длине участков
=
30 cм, b =
20 см,
=
15 см и площади поперечного сечения A =
10 см2 требуется:
и
построить их эпюру.
и
построить их эпюру.
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 11
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1) Весомый цилиндр находится в равновесии. Линия действия реакции в точке совпадает с прямой:
1) BD 2) CB 3) AB 4) AD
2) Для равновесия произвольной плоской системы сил необходимо и достаточно, чтобы равнялись нулю: 1) Главный вектор этой системы 2) Главный алгебраический момент относительно центра точки 3) Главный вектор этой системы и ее главный алгебраический момент относительно центра точки 4) Сумма проекций сил системы на две оси координат
3) Связь, реакция которой имеет произвольное направление в пространстве и изображается в виде трех взаимно перпендикулярных составляющих 1) цилиндрический шарнир 2) сферический шарнир 3) жесткая заделка 4) гладкая опора
4) Момент силы F относительно точки А равен
2) 3) 4)
5) Сила, действие которой на тело или материальную точку эквивалентно действию системы сил – это: 1) равнодействующая 2) сосредоточенная 3) распределенная 4) уравновешивающая
6) За какое время двигатель мощностью 500 Вт совершает работу 2000Дж? 1) 1,4 с 2) 1000 с 3) 2500 с 4) 250 с
7) Из нижеуказанных утверждений справедливы… I. Сила - величина характеризующая взаимодействие тел. II. Направление равнодействующей силы совпадает с направлением перемещения. III. Направление равнодействующей силы совпадает с направлением ускорения. IV. Масса тела является мерой количества вещества.
1) I и II 2) II и III 3) I и III 4) II и IV
8) Для определения положения мгновенного центра скоростей необходимо знать: 1) только направления скоростей двух каких-нибудь точек плоской фигуры 2) величины и направления скоростей двух каких-нибудь точек плоской фигуры 3) величину и направление скорости какой-нибудь одной точки и направление скорости другой точки плоской фигуры 4) величину и направление скорости какой-нибудь одной точки
9) Уравнения выражают закон: 1) равномерного вращения 2) равнопеременного вращения 3) движения тела вокруг неподвижной точки 4) равнопеременного движения
10) Вектор тангенсального ускорения точки твердого тела при его вращательном движении направлен: 1) к центру вращения независимо от его направления; 2) перпендикулярно радиусу в сторону вращения 3) перпендикулярно радиусу в сторону углового ускорения 4) перпендикулярно радиусу в сторону траектории вращения
11) Движение, совершаемое точкой по отношению к подвижной системе отсчета, называется: 1) переносным 2) относительным 3) абсолютным 4) сложным
12) При растяжении бруса в его поперечном сечении возникают внутренние силовые факторы 1) осевые силы 2) поперечные силы 3) осевые и поперечные силы 4) изгибающий момент.
13) Какая из эпюр нормальных напряжений соответствует брусу?
1) А 2) Б 3) В
14) Твердость – это… 1) Способность материала, не разрушаясь, воспринимать внешние механические воздействия. 2) Способность материала давать значительные остаточные деформации, не разрушаясь. 3) Способность материала восстанавливать после снятия нагрузок свои первоначальные формы и размеры. 4) Способность материала сопротивляться проникновению в него другого тела практически не получающего остаточных деформаций.
15) Знаки внутренних силовых факторов определяют в зависимости от направления их действия 1) относительно положительного направления осей координат 2) относительно рассматриваемого тела.
16) Чему равна сумма осевых моментов инерции сечения относительно двух взаимно перпендикулярных осей ? 1)
17) Какой процент потерь мощности в обычных редукторах? 1) Нет потерь мощности 2) менее 1 % 3) около 4 % 4) около 40 %
18) Соединения, при разборке которых нарушается целостность составных частей изделия, называются: 1) Разъемными 2) Неразъемными 3) Сборными 4) Деталями
19) В зависимости от взаимного расположения осей фрикционные передачи бывают …(исключите лишение) 1) цилиндрические 2) конические 3) лобовые 4) бесступенчатые
20) Основным критерием работоспособности цепной передачи является… 1) Износостойкость шарниров цепи 2) Прочность шарниров цепи 3) Жесткость цепи 4) Прочность цепи
Часть Б 21) Установите соответствие для характеристик данного сечения:
22) Установите соответствие: Поберите классификацию муфт между рисунком и названием:
А Б В 1) зубчатая; 2) Кулачковая; 3) фрикционная.
23) Найдите соответствие между аксиомами и определением аксиом:
Часть С 24) Определить положение центра тяжести тонкой однородной пластинки, имеющей ось симметрии.
25) вычисляется значение продольных сил и нормальных напряжений в характерных сечениях, строится эпюры этих величин; - находятся величины абсолютных удлинений участков стержня и величину удлинения стержня в целом; Исходные данные:
26) Рассчитать винтовой механизм домкрата грузоподъемностью F=100 кН с высотой подъема . |
1)
2)
3)
4)
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 12
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1) Момент силы относительно точки О равна: 1)
2)
3)
4)
2) Условию равновесия соответствует рисунок: Рис.1 Рис. 2
Рис. 3 Рис. 4
1 2) Рис. 2 3) Рис. 3 4) Рис. 4
2) На рисунке изображены реакции различных видов связи. В точке A – гладкая опора, в B – подвижный шарнир, в C – жесткая заделка, в D – гибкая нить.
Неправильно изображена реакция ... 1) гладкой опоры 2) жесткой заделки 3) гибкой нити 4) подвижного шарнира
3) Момент силы F относительно точки А равен
1)
2)
3)
4)
4) Система сил, которой соответствуют данные условия ∑Fkx=0; ∑Мо(Fk)=0 1) пространственная сходящаяся 2) плоская система параллельных сил 3) произвольная пространственная 4) пространственная система параллельных сил
6) Числовое значение угловой скорости тела в данный момент времени равно: 1) приращению угла поворота за определенный промежуток времени, деленному на этот промежуток 2) первой производной от угла поворота по времени 3) второй производной от угла поворота по времени 4) интегралу угла поворота за определенный промежуток времени, деленному на этот промежуток
7) Тангенциальное ускорение точки твердого тела при его вращательном движении определяется по формуле: 1) 2) 3) 4)
8) Движение, совершаемое точкой по отношению к неподвижной системе отсчета, называется: 1) переносным 2) относительным 3) абсолютным 4) векторным
9) Материальная точка массы m движется в инерциальной системе координат со скоростью v. Чему равна кинетическая энергия точки в системе отсчета, которая связана с точкой? 1) mv² / 2 2) mv² 3) 2 mv² 4) 0
10) Бильярдный шар массой m летит со скоростью v1 перпендикулярно плоскости стальной пластины и сталкивается с ней. Чему равен модуль изменения импульса шара непосредственно после соударения? Масса пластины много больше массы шара. Удар считать абсолютно упругим. 1) mv1 2 – 2mv1 3) – mv1 4) 2mv1
11) Формулировка 2-й основной теоремы динамики гласит "Изменение момента количества движения механической системы равняется сумме ..." 1) всех внешних сил 2) импульсов всех внешних сил 3) моментов всех внешних сил 4) работ всех внешних сил
12) Какой вид деформации называется кручением? 1) Это такой вид деформации, при котором в поперечном сечении возникает внутренний силовой фактор – крутящий момент 2) Это такой вид деформации, при котором на гранях элемента возникают касательные напряжения. 3) Это такой вид деформации, при котором в поперечном сечении возникает внутренний силовой фактор – продольная сила 4) Это такой вид деформации, при котором в поперечном сечении возникает внутренний силовой фактор – поперечная сила
13) Что является причиной скачка в эпюре продольных сил? 1) изменение площади сечения 2) действие пары сил 3) действие сосредоточенной силы 4) действие распределенной нагрузки
14) Какой момент инерции может принимать отрицательные значения? 1)
;
2)
;
3) 15) Из таблицы сортаментов для двутавровых балок имеем:
В опасном сечении балки, выполненной из пластичного материала (допускаемое напряжение [σ]=160 МПа), значение изгибающего момента Mmax = 32кНм. Отношение площади поперечного сечения балки прямоугольного сечения (с отношением сторон h/b=2) к площади поперечного сечения балки двутаврого сечения равно….
1) 0,985; 2) 4,92; 3) 3,34; 4) 3,1.
16) Материал стержня – сталь. Опасными точками в поперечном сечении стержня являются …
1) В и D; 2) С и А; 3) С и D; 4) А и D.
17) К неразъемным соединением является: 1) штифтовое 2) шпоночное 3) шлицевое 4) сварное
18) При проектном расчете вала… 1) определяют диаметр конца вала 2) производят расчет на статическую прочность 3) производят расчет на выносливость 4) производят расчет на жесткость
19) Угол профиля метрической резьбы… 1) 200 2) 300 3) 450 4) 600
20) Основными критериями работоспособности зубчатых передач являются … 1) прочность при срезе зубьев 2) контактная прочность зубьев 3) прочность при смятии зубьев 4) прочность при изгибе зубьев
Часть Б 21) Установите соответствие зависимости от расположения червяка относительно колеса передачи: 1) с боковым червяком 2) с верхним червяком 3) с нижним червяком
22) Найдите соответствие основных типов связи и их реакции:
23) Установите соответствие:
Часть С 24) Построить эпюры поперечных сил и изгибающих моментов и подобрать сечение двутавровой балки, по условию прочности в опасном сечении. Значение допускаемого напряжения принять равным 160 МПа, если известны нагрузки и геометрические размеры балки: l2 =10a=6м, a1=a, a2=6a, a3=a, P=4 кН, М=10 кН•м, q=6 кН/м
25) Открытую плоскоременную передачу передает мощность Р₂= 24 кВт при угловых скоростях ω₁=130 рад/с. Определить диаметр большого и малого шкива, скорость ремня.
26) к веревке АВ, один конец которой закреплен в точке А, привязаны в точке В груз и веревка ВСD, перекинутая через блок; к концу ее D привязана гиря Q веса 100 Н. Определить, пренебрегая трением на блоке, натяжение Т веревки АВ и величину груза Р, если в положении равновесия углы, образуемые веревками с вертикалью ВЕ, равны α= 45 °, β=60°.
|
;
;
;
;
)
Рис. 1
;
4)
.
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 13
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А
2)
Проекция главного момента пара сил
1)
2)
3)
4)
3) На рисунке изображены реакции различных видов связи. В точке A – гладкая опора, в B – подвижный шарнир, в C – жесткая заделка, в D – гибкая нить.
Неправильно изображена реакция ... 1) гладкой опоры 2) жесткой заделки 3) гибкой нити 4) подвижного шарнира
4) Момент силы F относительно точки А равен
1) 2)
3) 4) 5) Система сил, которой соответствуют данные условия
1) пространственная сходящаяся 2) плоская система параллельных сил; 3) произвольная пространственная 4) пространственная система параллельных сил
6) Брусок скользит вниз по наклонной плоскости с ускорением в инерциальной системе отсчета. Сколько сил действуют на брусок в системе отсчета, которая с ним связана? Сопротивлением воздуха пренебречь. 1) Одна 2) Две 3) Три 4) Четыре
7) Может ли потенциальная энергия объекта быть отрицательной величиной? 1) Может 2) Не может 3) Может, если объектом является материальная точка 4) Может, если объектом является реальное тело
8) Величина момента трения качения определяется как 1) произведение коэффициента трения качения на сумму всех действующих моментов сил 2) только экспериментально 3) произведение коэффициента трения качения на вес тела 4) произведение коэффициента трения качения на величину нормального давления между контактирующими телами
9) Траектория точки – это… 1) путь, пройденный точкой 2) линия, на которой находится точка в любой момент движения 3) расстояние от текущего положения точки до начала координат 4) изменение положения точки за данный промежуток времени
10) При поступательном движении траектории всех точек тела 1) различны 2) совершенно одинаковы 3) одинаковы, но разнесены в пространстве 4) ничего определенного нельзя сказать
11) При сложном движении абсолютная скорость точки равна: 1) скорости любой другой точки, принятой за полюс 2) скорости вращательного движения вокруг полюса 3) геометрической сумме векторов скорости точки, принятой за полюс, и скорости вращательного движения вокруг этого полюса 4) геометрической сумме векторов относительной и переносной скоростей.
12) Прочность - это: 1) Способность конструкции выдерживать заданную нагрузку не разрушаясь и без появления остаточных деформаций. 2) Способность конструкции сопротивляться упругим деформациям. 3) Способность конструкции сохранять первоначальную форму упругого равновесия. 4) способность конструкции не накапливать остаточные деформации
13) Что является причиной скачка в эпюре моментов? 1) изменение площади сечения 2) действие пары сил 3) действие сосредоточенной силы 4) интенсивность распределенной нагрузки
14)
Осевой
момент инерции полукруга
относительно основания равен:
1
4) Все представленные варианты сечения равноценны
16) Стержень прямоугольного сечения испытывает деформации изгиба в двух плоскостях и кручение. Напряженное состояние, которое возникает в опасных точках, будет… 1) линейным и плоским; 2) плоским; 3) объемным; 4) линейным.
17) Вращающаяся ось изображена на рисунке… 1) а 2) б 3) в 4) г
18) Условное давление в подшипнике скольжения определяют по формуле… 1) 2) 3) 4) 19) Основными критериями работоспособности валов являются… 1) прочность, жесткость 2) прочность, долговечность 3) прочность, грузоподъемность 4) жесткость, виброустойчивость
20) По форме тел качения подшипники разделяют на … 1) Шариковые, роликовые 2) Радиальные, упорные 3) Роликовые, упорные 4) Шариковые, радиальные
Часть Б 21) Найти соответствие между схемой балочных систем и названием
22) Установите соответствие:
23) (установите соответствие). В нахлесточном сварном соединении … шов расположен … линии действия нагружающей силы.
Часть С 24) Рассчитать призматическую шпонку со скругленными торцами для соединения стального зубчатого колеса с валом. Диаметр вала d=45 мм, длина ступицы колеса , момент, передаваемый колесом, М=411 Н х м.
25) Определить реакции связей опоры А балки от действия заданной нагрузки, исходя и данных приведённых в таблице.
26) Построить эпюры , .
|
||||||||||||||||||||||||||||||||||
1)
Реакции связей, которые необходимо
ввести для составления условий
равновесия шарнирного болта в точке
С, соответствуют свекторы:
на
ось
будет
равна
;
;
;
;
5)
Чугунная
балка обладает наибольшей
грузоподъемностью при расположении
поперечного сечения, показанном на
рисунке…
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 11
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1) Весомый цилиндр находится в равновесии. Линия действия реакции в точке совпадает с прямой:
1) BD 2) CB 3) AB 4) AD
2) Для равновесия произвольной плоской системы сил необходимо и достаточно, чтобы равнялись нулю: 1) Главный вектор этой системы 2) Главный алгебраический момент относительно центра точки 3) Главный вектор этой системы и ее главный алгебраический момент относительно центра точки 4) Сумма проекций сил системы на две оси координат
3) Связь, реакция которой имеет произвольное направление в пространстве и изображается в виде трех взаимно перпендикулярных составляющих 1) цилиндрический шарнир 2) сферический шарнир 3) жесткая заделка 4) гладкая опора
4) Момент силы F относительно точки А равен 1) 2) 3) 4)
5) Сила, действие которой на тело или материальную точку эквивалентно действию системы сил – это: 1) равнодействующая 2) сосредоточенная 3) распределенная 4) уравновешивающая
6) За какое время двигатель мощностью 500 Вт совершает работу 2000Дж? 1) 1,4 с 2) 1000 с 3) 2500 с 4) 250 с
7) Из нижеуказанных утверждений справедливы… I. Сила - величина характеризующая взаимодействие тел. II. Направление равнодействующей силы совпадает с направлением перемещения. III. Направление равнодействующей силы совпадает с направлением ускорения. IV. Масса тела является мерой количества вещества.
1) I и II 2) II и III 3) I и III 4) II и IV
8) Для определения положения мгновенного центра скоростей необходимо знать: 1) только направления скоростей двух каких-нибудь точек плоской фигуры 2) величины и направления скоростей двух каких-нибудь точек плоской фигуры 3) величину и направление скорости какой-нибудь одной точки и направление скорости другой точки плоской фигуры 4) величину и направление скорости какой-нибудь одной точки
9) Уравнения выражают закон: 1) равномерного вращения 2) равнопеременного вращения 3) движения тела вокруг неподвижной точки 4) равнопеременного движения
10) Вектор тангенсального ускорения точки твердого тела при его вращательном движении направлен: 1) к центру вращения независимо от его направления; 2) перпендикулярно радиусу в сторону вращения 3) перпендикулярно радиусу в сторону углового ускорения 4) перпендикулярно радиусу в сторону траектории вращения
11) Движение, совершаемое точкой по отношению к подвижной системе отсчета, называется: 1) переносным 2) относительным 3) абсолютным 4) сложным
12) При растяжении бруса в его поперечном сечении возникают внутренние силовые факторы 1) осевые силы 2) поперечные силы 3) осевые и поперечные силы 4) изгибающий момент.
13) Какая из эпюр нормальных напряжений соответствует брусу?
1) А 2) Б 3) В
14) Твердость – это… 1) Способность материала, не разрушаясь, воспринимать внешние механические воздействия. 2) Способность материала давать значительные остаточные деформации, не разрушаясь. 3) Способность материала восстанавливать после снятия нагрузок свои первоначальные формы и размеры. 4) Способность материала сопротивляться проникновению в него другого тела практически не получающего остаточных деформаций.
15) Знаки внутренних силовых факторов определяют в зависимости от направления их действия 1) относительно положительного направления осей координат 2) относительно рассматриваемого тела.
16) Чему равна сумма осевых моментов инерции сечения относительно двух взаимно перпендикулярных осей ? 1) 2) 3) 4)
17) Какой процент потерь мощности в обычных редукторах? 1) Нет потерь мощности 2) менее 1 % 3) около 4 % 4) около 40 %
18) Соединения, при разборке которых нарушается целостность составных частей изделия, называются: 1) Разъемными 2) Неразъемными 3) Сборными 4) Деталями
19) В зависимости от взаимного расположения осей фрикционные передачи бывают …(исключите лишение) 1) цилиндрические 2) конические 3) лобовые 4) бесступенчатые
20) Основным критерием работоспособности цепной передачи является… 1) Износостойкость шарниров цепи 2) Прочность шарниров цепи 3) Жесткость цепи 4) Прочность цепи
Часть Б 21) Установите соответствие для характеристик данного сечения:
22) Установите соответствие: Поберите классификацию муфт между рисунком и названием:
А Б В 1) зубчатая; 2) Кулачковая; 3) фрикционная.
23) Найдите соответствие между аксиомами и определением аксиом:
Часть С 24) Определить положение центра тяжести тонкой однородной пластинки, имеющей ось симметрии.
25) вычисляется значение продольных сил и нормальных напряжений в характерных сечениях, строится эпюры этих величин; - находятся величины абсолютных удлинений участков стержня и величину удлинения стержня в целом; Исходные данные:
26) Рассчитать винтовой механизм домкрата грузоподъемностью F=100 кН с высотой подъема . |
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 14
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1) Нагрузки, максимальное значение которого q, распределенны по линейным законам (законом треугольника). Равнодействующая Q этого нагрузка равна: 1 2)
3)
4)
2) Условие равновесия иллюстрирует рисунок:
Р
Рисунок 1.14 Рисунок 1.15
1) Рисунок 1.12; 2) Рисунок 1.13; 3) Рисунок 1.14; 4) Рисунок 1.15.
3) На рисунке изображены реакции различных видов связи. В точке A – гладкая опора, в B – подвижный шарнир, в C – жесткая заделка, в D – гибкая нить.
Неправильно изображена реакция ... 1) гладкой опоры 2) жесткой заделки 3) гибкой нити 4) подвижного шарнира
4) Момент силы F относительно точки А равен
1) 2) 3) 4)
5) Равнодействующая распределенной нагрузки Q равна:
1) qL 2) 0.5qL 3) qL2 4) 0.5 qL2
6) От чего зависит потенциальная энергия материальной точки? 1) От величины скорости этой точки 2) От квадрата скорости этой точки 3) Только от ее расположения относительно других объектов 4) От массы точки и ее расположения относительно других объектов
7) Может ли кинетическая энергия быть отрицательной величиной? 1) Нет, это сугубо положительная величина 2) Может, если речь идет о кинетической энергии материальной точки 3) Может, если речь идет о кинетической энергии системы материальных точек 4) Может в любом случае
8) Что такое импульс постоянной силы? 1) Произведение величины силы на время ее действия 2) То же самое, что импульс материальной точки 3) Произведение величины силы на квадрат времени ее действия 4) Произведение вектора силы на время ее действия
9) По формуле определяется: 1) нормальное ускорение движения точки, 2) тангенциальное ускорение движения точки, 3) полное ускорение движения точки 4) скорость точки
10) Движение твердого тела, при котором все его точки перемещаются параллельно некоторой фиксированной плоскости, называется: 1) поступательным, 2) вращательным, 3) плоскопараллельным 4) равномерным
11) Нормальное ускорение точки твердого тела при его вращательном движении определяется по формуле: 1) 2) 3) 4)
12) Основное назначение эпюры 1) определение законов изменения внутренних силовых факторов; 2) определение опасных сечений.
13) Эпюра изгибающих моментов имеет вид…
14) Какого допущения не существует в теории кручения бруса? 1) Поперечные сечения бруса, плоские и нормальные к его оси до деформации, остаются плоскими и нормальными к оси и при деформации. 2) Поперечное сечение остается круглым, радиусы не меняют своей длины и не искривляются. 3) Материал бруса при деформации следует закону Гука. 4) Материал однороден и изотропен
15) Упругость – это… 1) способность материала к деформации 2) способность материала сопротивляться деформации 3) способность материала восстанавливать свою форму и размеры после деформации 4) способность материала терять свою форму и размеры после деформации
16) Связь между осевыми и полярным моментами инерции 1)
17) Изображенная муфта предназначена для…
1) соединения валов с радиальным смещением 2) соединения валов с осевым смещением 3) соединения валов с угловым смещением 4) соединения жестких валов без смещения
19) К недостаткам фрикционных передач относятся… 1) простота тел качения 2) большие нагрузки на валы и подшипники 3) необходимость специальных нажимных устройств 4) постоянство передаточного числа
19) Какие соединения относятся к разъёмным? 1) заклепочные 2) резьбовые 3) клеевые 4) сварные 20) Нельзя классифицировать следующие виды с о е д и н е н и й: 1) подвижное, неподвижное 2) разъёмное, неразъёмное 3) плоское, фигурное 4) плоское, цилиндрическое, коническое, сферическое, винтовое, профильное
Часть Б 21) Установите соответствие для геометрических характеристик сечений: Поперечное сечение Геометрические характеристики
22) (Установите соответствие). Изображенная муфта относится к … муфтам 1) предохранительным 2) обгонным 3) упругим компенсирующим
А Б В
23) Укажите соответствие между системами сил и их определением:
Часть С 24) Определить диаметр резьбы болта хвостика грузоподъемного крюка, нагруженного силой F=30 кН, изготовленного из стали Ст3, для которой предел текучести
25) Построить эпюры нормальных сил и нормальных напряжений для бруса, изображенного на рисунке. Собственный вес бруса в расчете не учитывать.
26) На горизонтальную балку АВ, левый конец которой имеет шарнирно-неподвижную опору, а правый – шарнирно-подвижную, в точках С и D поставлены два груза: P1=10 кн и P2=20 кн (рис. 101, а). Определить реакции опор балки.
|
)
;
;
;
исунок
1.12 Рисунок
1.13
;
2)
;
3)
.
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 15
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1) Плечо пары сил относительно точки О равно: 1 2)
3)
4)
3) На рисунке изображены реакции различных видов связи. В точке A – гладкая опора, в B – подвижный шарнир, в C – жесткая заделка, в D – гибкая нить.
Неправильно изображена реакция 1) гладкой опоры 2) жесткой заделки 3) гибкой нити 4) подвижного шарнира
4) Момент силы F относительно точки А равен
1)
2) 3) 4)
5) Нагрузка, действующая на все точки данного объема или данной части поверхности – это: 1) внешняя и внутренняя 2) сосредоточенная 3) распределенная 4) уравновешивающая
6) Найти массу тела, которому сила 20 Н сообщает ускорение 5 м/с2. 1) 40 кг 2) 100 кг 3) 0,25 кг 4) 4 кг
7) Физическая величина, определяющая, какое ускорение приобретает тело под влиянием определённого воздействия. 1) масса 2) инерция 3) инертность 4) сила
8) Может ли кинетическая энергия быть отрицательной величиной? 1) Нет, это сугубо положительная величина 2) Может, если речь идет о кинетической энергии материальной точки 3) Может, если речь идет о кинетической энергии системы материальных точек 4) Может в любом случае
9) Движение, при котором ускорение все время равно нулю, называется: 1) равномерным 2) равнопеременным 3) равномерным прямолинейным 4) неравномерным
10) Для определения положения мгновенного центра скоростей необходимо знать: 1) только направления скоростей двух каких-нибудь точек плоской фигуры 2) величины и направления скоростей двух каких-нибудь точек плоской фигуры 3) величину и направление скорости какой-нибудь одной точки и направление скорости другой точки плоской фигуры 4) величину и направление скорости какой-нибудь одной точки
11) Переносное ускорение характеризует: 1) изменение относительной скорости точки при переносном движении и изменение переносной скорости точки при относительном движении 2) изменение переносной скорости точки только при переносном движении 3) изменение относительной скорости точки только при относительном движении 4) изменение относительной скорости точки только при переносном движении
12) При прямом изгибе бруса в его поперечном сечении возникают внутренние силовые факторы 1) осевые силы 2) поперечные силы 3) крутящий момент 4) изгибающий момент
13) Что называется крутящим моментом? 1) Произведение силы, действующей на тело, на квадрат площади сечения. 2) Момент касательных сил, возникающих в поперечном сечении. 3) Произведение силы на плечо. 4) Произведение массы тела на квадрат расстояния но оси кручения.
14) Пластичность – это… 1) способность материала к деформации 2) свойство материала сохранять остаточную деформацию после снятия нагрузки 3) свойство материала изменять механические характеристики при нагреве 4) способность материала не восстанавливать свою первоначальную форму после деформации
15) Какова размерность центробежного момента инерции сечения ? 1) см4 ; 2) см2 ; 3) см3 ; 4) см .
16) Полная проверка прочности при изгибе включает.. 1) проверку по касательным напряжениям, проверку по главным напряжениям и расчет на жесткость; 2) проверку по нормальным напряжениям и проверку по касательным напряжениям; 3) проверку по нормальным напряжениям, проверку по касательным напряжениям, проверку по главным напряжениям и расчет на жесткость; 4) проверку по нормальным напряжениям, проверку по касательным напряжениям и проверку по главным напряжениям.
17) Невращающаяся ось изображена на рисунке…
18) На какой вид деформации рассчитывают заклепку? 1) на срез, растяжение и смятие 2) на срез и смятие 3) на срез и растяжение 4) растяжение и смятие
19) Подшипник качения состоит из… 1) Внутреннего и наружного колец, тел качения, сепаратора 2) Вкладыша, корпуса, тел качения 3) Корпуса, сепаратора, тел качения 4) Внутреннего и наружного колец, тел качения
20) К основным критериям работоспособности и расчета деталей и узлов относятся… 1) прочность, жесткость, износостойкость, виброустойчивость 2) производительность, надежность, долговечность 3) удобство сборки, разборки и замены 4) технологичность, эстетичность
Часть Б 21) Найдите соответствие основных типов связи и их реакции:
22) Установите соответствие:
23) (установить соответствие). Соединение … шпонкой изображено на рисунке 1) сегментной 2) призматической 3) цилиндрической 4) клиновой
А Б В Г
Часть С 24) Для заданной схемы определить реакции жесткой заделки А, если на неё действует сосредоточенная сила F, пара сил с моментом m и равномерно распределённая нагрузка интенсивностью q. Исходные данные: F = 8 кН; q = 2,5 кН/м; m = 12 кН•м; а = 2,6 м; в = 3,6 м; α =450
25) Построить эпюру продольных сил и вычислить диаметр стального короткого бруса, если = 40 кН = 4 кг, = 30 кН = 3 кг, = 80 кН = 8 кг; допускаемое напряжение на растяжение и сжатие принять = 160 МПа = 1600 кг/см2.
26) Определить расстояние а от торца наружного кольца роликоподшипника конического 7208 до точки приложения радиальной реакции, если Т=20 мм; d=40 мм;D= 80мм; е=0,383. |
)
;
2)
Реакции связей, которые необходимо
ввести для составления условий
равновесия балки соответствуют
векторы:
;
;
;
. Рисунок
1.16
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 16
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1)
Для приведенной расчетной схемы
1)
2)
3)
4)
3) Аксиома о двух силах иллюстрирует:
Рис. 1 Рис.2
Рис. 3 Рис. 4
1) Рис. 1 2) Рис. 2 3) Рис. 3 4. Рис. 4
3) На рисунке изображены реакции различных видов связи. В точке A – гладкая опора, в B – неподвижный шарнир, в C – жесткая заделка, в D – упругий стержень. .
Неправильно изображена реакция 1) гладкой опоры 2) жесткой заделки 3) упругого стержня 4) неподвижного шарнира
3) Момент силы F относительно точки А равен
1) 2)
3) 4)
5) Равнодействующая распределенной нагрузки Q равна
1)
2)
3)
4)
6) Движение твердого тела, при котором любая прямая, проведенная в этом теле, перемещается, оставаясь параллельной своему начальному направлению, называется: 1) вращательным, 2) поступательным, 3) плоскопараллельным. 4) равномерным
7) Касательная и нормаль к траектории 1) всегда на одной прямой 2) всегда перпендикулярны друг другу 3) всегда образуют острый угол 4) ничего определенного нельзя сказать
8) Два различных тела за одно время повернулись на одинаковый угол. Тогда: 1) у большего тела угловая скорость больше 2) у большего тела угловая скорость меньше 3) угловые скорости одинаковы 4) ничего определенного сказать нельзя
9) Тело массой 2 кг движется со скоростью 3 м/с и ускорением 2 м/с2. Каков модуль равнодействующей сил, действующих на тело? 1) 4 Н 2) 6 Н 3) 10 Н 4) 2 Н
10) Определите модуль и направление равнодействующей силы, если тело движется горизонтально, и на него действуют силы F1 = 120 H, F2 = 100 H. 1) 220 Н, по направлению F1 2) 20 Н, по направлению F1 3) 20 Н, по направлению F2 4) 0 Н, тело неподвижно.
11) Чему равна кинетическая энергия тела при его вращательном движении? 1) произведению момента инерции тела относительно оси вращения на угловое ускорение тела 2) произведению момента инерции тела относительно оси вращения на угловую скорость тела 3) произведению момента инерции тела относительно оси вращения на половину квадрата угловой скорости тела 4) сумме моментов всех внешних сил, вычисленных относительно оси вращения 12) Критическая сила сжатого стержня - … 1) наименьшее значение осевой сжимающей силы, при которой напряжения достигают допускаемой величины; 2) наименьшее значение осевой сжимающей силы, способной удержать стержень в изогнутом состоянии; 3) значение осевой сжимающей силы, превышение которой вызывает отклонение от закона Гука; 4) величина осевой сжимающей силы, при которой происходит существенный рост деформаций без заметного увеличения самой силы;
13) На эпюре изгибающих моментов балки в месте приложения сосредоточенного момента наблюдается: 1) скачек на величину момента 2) перелом 3) ничего не меняется 4) наклонная линия
14) Величина GIp при кручении называется 1)жесткостью 2)прочностью 3)деформацией 4)углом закручивания
15)
Определить статический момент
треугольника относительно оси,
проходящей через основание.
1)
1
2) Все балки на изгиб работают одинаково;
17) Наибольшие силы трения возникают в … резьбах. 1) трапецеидальных 2) треугольных 3) прямоугольных 4) пилообразная
18) Клепаное соединение является: 1) неразъемным и неподвижным 2) разъемным, подвижным 3) неразъемным, подвижным 4) неразъемным, подвижным
19) В условное обозначение метрической резьбы входит 1) внутренний диаметр резьбы 2) наружный диаметр резьбы 3) угол подъема витка 4) угол профиля резьбы
Часть Б 21) Установите соответствие между типом резьбы и профилем резьбы:
22) Найдите соответствие терминов и названии
23) Установите соответствие для геометрических характеристик данного сечения:
Часть С 24) Построить эпюры нормальных сил и нормальных напряжений для бруса, изображенного на рисунке. Собственный вес бруса в расчете не учитывать.
25) Определить диаметр резьбы болта хвостика грузоподъемного крюка, нагруженного силой F=30 кН, изготовленного из стали Ст3, для которой предел текучести .
26) На двухопорную горизонтальную балку действует пара сил (Р,Р), на левую консоль – равномерно распределенная нагрузка интенсивностью q, а в точке D- правой консоли – вертикальная нагрузка Q. Определить реакции опор, если Р=1 кН, Q=2 кН, q =2 кН/м, а = 0,8 м.
|
равна
;
;
;
;
;
2)
;
3)
;
4)
.
6)
Балки имеют прямоугольное поперечное
сечение (переменную высоту и
постоянную ширину). Лучше работать на
изгиб при данных условиях закрепления
и нагружения будет балка…
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 17
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1)Модуль
головного вектора системи сил ( 1)
2) 3)
4)
2) Угол трения скольжения зависит от: 1) Коэффициента трения; 2) Силы трения 3) Нормальной реакции 4) Давления тела на поверхность трения
3) На рисунке изображены реакции различных видов связи. В точке A – гладкая опора, в B – неподвижный шарнир, в C – жесткая заделка, в D – упругий стержень.
Неправильно изображена реакция 1) гладкой опоры 2) жесткой заделки 3) упругого стержня. 4) неподвижного шарнира
4) Условия равновесия произвольной плоской системы сил: 1) ∑Fkx=0; ∑Fky=0; ∑Fkz=0 2) ∑Fkx=0; ∑Fky=0; ∑Мo(Fk)=0 3) ∑Fkx=0; ∑Fky=0; ∑Fkz=0; ∑МX(Fk)=0; ∑МY(Fk)=0; ∑МZ(Fk)=0 4)
5) Какое направление проекции силы считается положительным? 1) если сила направлена туда же, куда и все остальные 2) если сила направлена вправо или вверх 3) если проекция силы направлена в ту же сторону, что и ось, на которую она проектируется 4) если сила действует по часовой стрелке
6) Брусок массой 1 кг равномерно скользит по наклонной плоскости. Какой из графиков верно выражает зависимость силы трения от времени?
1) А; 2) Б; 3) В; 4) Г
7) Каков вес мальчика массой 40 кг, если он движется в лифте вверх с ускорением 2 м/с2? 1) 400 Н 2) 320 Н 3) 480 Н 4) 80 Н
8) Формулировка 1-й основной теоремы динамики гласит "Изменение количества движения механической системы равняется сумме ..." 1) всех внешних сил 2) импульсов всех внешних сил 3) моментов всех внешних сил 4) работ всех внешних сил 9) Уравнения , , выражают закон: 1) равномерного вращения 2) равнопеременного вращения 3) движения тела вокруг неподвижной точки 4) равномерного движения
10) Точка, скорость которой в данный момент времени равна нулю, называется: 1) полюсом 2) мгновенным центром скоростей, 3) мгновенным центром ускорений 4) покоем
11) Чему равно нормальное ускорение точки, движущейся прямолинейно со скоростью 5 м/с ? 1) 25 2) 10 3) 5 4) 0
12) Вывод формулы для определения нормальных напряжений при чистом изгибе основывается на… 1) законе парности касательных напряжений и теореме Кастильяно 2) гипотезе наибольших касательных напряжений и гипотезе об удельной потенциальной энергии формоизменения 3) гипотезе наибольших нормальных напряжений и гипотезе наибольших линейных деформаций 4) гипотезе плоских сечений и гипотезе об отсутствии взаимного надавливания продольных слоев балки
13) Схема нагружения стержня показана на рисунке. Максимальное нормальное напряжение возникает в точке …
14) Твердость материала - это: 1) свойство материала противостоять деформации 2) способность материала противодействовать механическому проникновению в него инородных тел 3) способность материала противостоять ударным нагрузкам 4) способность материала противодействовать внешним воздействиям
15) Осевой момент инерции треугольника относительно центральной оси Хс, если его высота h и основание b, равен: 1)
16) Проверка на прочность по касательным напряжениям необходима в случае, если… 1) длинные балки нагружены перпендикулярно продольной оси силами, имеющими большое значение 2) короткие балки нагружены перпендикулярно продольной оси силами, имеющими большое значение; материал балки плохо сопротивляется сдвиговым деформациям, ширина поперечного сечения балки в районе нейтральной оси мала 3) длинные балки нагружены сосредоточенными силами и моментами 4) длинные балки нагружены большими моментами
17) По назначению механические муфты подразделяют на… 1) постоянные, управляемые, самоуправляемые 2) фланцевые, цепные, центробежные 3) втулочные, кулачковые, обгонные 4) предохранительные, зубчатые, фрикционные
18) Достоинствами подшипников скольжения являются… 1) малые габариты в радиальном направлении 2) возможность работы при высоких скоростях 3) возможность выполнения их разъемными конструкциями 4) большие габариты в осевом направлении
19) Достоинством шпоночных соединений не является: 1) простота конструкции 2) надежность конструкции, 3) легкость сборки и разборки соединения, 4) возможность передачи больших моментов
20) К достоинствам фрикционных передач относится… 1) простота тел качения 2) большие нагрузки на вал и подшипники 3) необходимость специальных нажимных устройств 4) непостоянство передаточного числа
Часть Б 21) Установите соответствие для характеристик данного сечения:
22) Установите соответствие:
1) радиальный подшипник скольжения 2) упорный подшипник скольжения 3) радиально – упорный подшипник скольжения
23) Укажите соответствие между уравнением движения и видом движения:
Часть С 24) Для заданной схемы определить реакции опор А и В горизонтальной балки, если на неё действует сосредоточенная сила F, пара сил с моментом m и равномерно распределённая нагрузка интенсивностью q. Исходные данные: F= 34 кH;q = 3 кН/м; m = 15 кН·м; α = 450;l = 14 м; а = 2 м; b = 3м.
25) Для соединения стального зубчатого колеса с валом подобрать размеры и проверить прочность призматической шпонки со скругленными торцами по следующим данными: диаметр вала d=50мм; длина ступицы колеса ; момент, передаваемый шпоночным соединениям, М=470 Н х м; нагрузочная спокойная . 26) Построить эпюры поперечных сил и изгибающих моментов и подобрать сечение двутавровой балки, по условию прочности в опасном сечении. Значение допускаемого напряжения принять равным 160 МПа, если известны нагрузки и геометрические размеры балки: l2 =10a=6м, a1=4a, a2=9a, a3=a, P=9 кН, М=4 кН•м, q=6 кН/м.
|
)
равна:
;
2)
;
3)
;
4)
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 18
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А
2) Силы действия и противодействия 1) Равные по модулю и имеют одно направление; 2) Равные по модулю и имеют противоположное направление; 3) Разные по модулю и имеют одно направление; 4) Разные по модулю и имеют противоположное направление. Ответ: 2
3) Направление силы трения скольжения тел А и В показано верно :
Рис.1
Рис.2
Рис.3
Рис. 4
1 Рис. 1 2 Рис. 2 3 Рис. 3 4 Рис. 4
4) Реакция неподвижного шарнира правильно изображена в точке ...
1) C 2) A 3) B 4) D
5) Условия равновесия произвольной плоской системы сил: 1) ∑Fkx=0; ∑Fky=0; ∑Fkz=0 2) ∑Fkx=0; ∑Fky=0; 3)
∑Fkx=0;
∑МА(Fk)=0;
∑МB(Fk)=0
4) ∑Fkx=0; ∑Fky=0; ∑Fkz=0; ∑МX(Fk)=0; ∑МY(Fk)=0; ∑МZ(Fk)=0
6) Какой из графиков верно отражает зависимость силы всемирного тяготения двух материальных точек от расстояния между ними?
1) А; 2) Б; 3) В; 4) Г
7) С помощью какой из установок можно экспериментально доказать гипотезу о том, что сила трения покоя зависит от силы тяги?
1) А; 2) Б; 3) В; 4) Г
8) Какое из уравнений верно описывает движение книги, лежащей на столе? 1) F = ma 2) F1 + F2 = 0 3) F = mg 4) F = kx
9) Чему равно нормальное ускорение точки, движущейся с постоянной скоростью 4 м/с по дуге окружности радиуса 2м ? 1) 8 м/с2 2) 2 м/с2 3) 4 м/с2 4) 0 м/с2
10) Скорость точки твердого тела при его вращательном движении определяется по формуле:
11) Движение называют равномерным, если оно происходит с 1) постоянной скоростью 2) постоянным полным ускорением 3) постоянной кривизной траектории 4) постоянным нормальным ускорением
12)Балка нагружена равномерно распределенной нагрузкой интенсивности q. Эпюра изгибающих моментов имеет вид…
13) Стержни изготовлены из одного материала, имеют одинаковую длину, размеры и форму поперечного сечения. Критическая сила имеет наибольшее значение для стержня, показанного на рисунке… При решении учитывайте, что напряжения в стержнях не превышают предел пропорциональности.
14) Что называется изгибом? 1) Это такой вид деформации, при котором возникают только касательные напряжения 2) Это такой вид деформации, при котором в поперечном сечении бруса возникают изгибающие моменты 3) Это такой вид деформации, при котором возникают поперечные силы 4) Это такой вид деформации, при котором возникают продольные силы
15) Временную прочность материала определяют методом 1) удара 2) кручения 3) растяжения 4) сжатия
16) Центробежный момент инерции сечения в интегральной форме:
17) Основными ходовыми резьбами являются … 1) треугольные 2) трапецеидальные 3) круглые 4) прямоугольные
18) Основным критерием работоспособности цепной передачи является… 1) Износостойкость шарниров цепи 2) Прочность шарниров цепи 3) Жесткость цепи 4) Прочность цепи
19) Валы предназначены для… 1) передачи крутящего момента и поддержания вращающихся деталей 2) поддержания вращающихся деталей машин 3) соединения различных деталей 4) для передачи вращающего момента
20) В зависимости от направления нагрузки подшипники скольжения подразделяют на… 1) радиальные, радиально-упорные, упорные 2) разъемные, неразъемные 3) выполненные в отдельном корпусе, встроенные в механизм 4) одноядерные и многоядерные
Часть Б 21) Укажите соответствие между видами связей и направлением их реакций:
22) Установите соответствие:
23) (Установите соответствие). Основные типы подшипников качения:
1) Шариковый радиальный однорядный подшипник 2) Роликовый радиально-упорный подшипник 3) Шариковые радиальные сферические подшипники 4) роликовые радиальные подшипники с короткими цилиндрическими роликами 5) роликовые радиальные подшипники с короткмими цилиндрическими роликами
Часть С 24) Подобрать неподвижное шлицевое прямобочное соединение зубчатого колеса с валом и проверить прочность шлицев по следующим данным: расчетный диаметр вала d=40 мм; рабочая длина шлицев l=50 мм; передаваемый момент М=400 Н х м; нагрузка спокойная; рабочие поверхности шлицев термообработке не подвергаются. Для диаметра вала принимать размеры z x d x D=8 x 42 x 46
25) Определить реакции опор балки, если М=10 кН х м, α=60º, F= 10 кН, q=2 кН/м.
26) Построить эпюры нормальных сил и нормальных напряжений для бруса, изображенного на рисунке. Собственный вес бруса в расчете не учитывать.
|
1)
В случае равновесия шарнирного болта
С, изображенного на рисунке, между
усилиям в стержне ВС и углом альфа
существует зависимость:
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 19
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
1) Невесомые балка стержень АВ и CD шарнирно соединены между собой, находятся в равновесии. Линия действия реакции шарнира А совпадает с прямой:
1) AB 2) BE 3) AE 4) AD
2) Невесомая прямоугольная пластина находится в состоянии равновесия. Линия действия реакции шарнира D совпадает с прямой:
2) DB 3) DC 4) BC
3)
Пару сил М, которая расположена в
плоскости 1 2) В плоскости 3)
В плоскости
4) В плоскость, параллельная плоскости
4) Реакция жесткой заделки правильно изображена в точке …
1) C 2) A 3) B 4) D
5) Проекция силы F на ось x – это:
1) F cos α 2) F sin α 3) F tg α 4) F ctg α
6) От чего зависит сила тяжести? 1) Ни от чего не зависит 2) от размеров тела 3) от формы тела 4) от массы тела и величины g
7) Что изучает динамика? 1) Причины возникновения движения макроскопических тел 2) Причины возникновения движения микроскопических тел 3) Причины возникновения движения любых тел 4) Причины изменения движения любых тел
8) Как связаны между собой ускорение тела, его масса и силы, действующие на него со стороны других тел в инерциальной системе отсчета? 1) a = (F1 + F2 + F3 + ...) / m, где а - ускорение тела, m - масса тела, F1, F2 , F3 и т.д. - силы, действующие на данное тело со стороны других тел массами m1, m2 , m3 и т.д. соответственно 2) a = F1/ m1 + F2/ m2 + F3/ m3 + ... 3) Всегда a = (F1 + F2 + F3 + ...) / m 4) a = (F1 + F2 + F3 + ...) / (m + m1+ m2 + m3 + ...)
9) Разделом теоретической механики не является 1) статика 2) кинематика 3) динамика 4) оптика
10) Движение называют равноускоренным, если оно происходит с 1) постоянной скоростью 2) постоянным касательным ускорением 3) постоянной кривизной траектории 4) постоянным нормальным ускорением
11) Движение тела называется плоскопараллельным, если 1) все его точки перемещаются параллельно некоторой фиксированной плоскости тело обязательно плоское 2) каждая точка тела движется в своей плоскости и эти плоскости не обязательно параллельны 3) если найдется отрезок внутри тела, остающийся все время параллелен некоторой наперед заданной плоскости
12) При построении эпюр рассматривают: 1) распределенную систему сил сопротивления 2) главный вектор и главный момент сил сопротивления
13) Какая из эпюр продольных сил соответствует брусу?
1) а 2) б 3) в
14) Как называется брус, работающий на изгиб? 1) массив 2) балка 3) консоль 4) опора
15) Паскаль – единица измерения 1) упругости 2) пластичности 3) напряжения 4) момента
16) Теорема о параллельном переносе осей для центробежного момента инерции сечения записывается: 1) JХУ = JХс – a2 А 2) JХУ = JХсУс –abА 3) JХУ = JХсУс+ abА 4) JХУ = JХс + a2 А
17) Валы предназначены для… 1) передачи крутящего момента и поддержания вращающихся деталей 2) поддержания вращающихся деталей машин 3) соединения различных деталей 4) для передачи вращающего момента
18) Сварным - называется соединение, выполненное: 1) с применением деталей из высокопластичного материала, состоявших из стержня и закладной головки 2) путём установления межатомных связей между свариваемыми частями при их нагревании или пластическом деформировании 3) соединение составных частей изделия с применением клея 4) соединение межатомными связями путем нагрева соединяемых материалов ниже температуры их плавления и применения легкоплавкого присадочного материала
19) Наиболее простым по конструкции является… вариатор 1) лобовой 2) торовый 3) многодисковый 4) клиноременный
20) Сварным - называется соединение, выполненное: 1) с применением деталей из высокопластичного материала, состоявших из стержня и закладной головки 2) путём установления межатомных связей между свариваемыми частями при их нагревании или пластическом деформировании 3) соединение составных частей изделия с применением клея 4) соединение межатомными связями путем нагрева соединяемых материалов ниже температуры их плавления и применения легкоплавкого присадочного материала
Часть Б 21) (установите соответствие). Сварное … соединение изображено на рисунке … 1) стыковое 2) нахлесточное 3) угловое 4) тавровое
22) Укажите соответствие между видом движения и их определением:
23)Установите соответствие:
Часть С 24) Для стального вала при значениях момента М=4 кН•м, требуется: а) Построить эпюру крутящего момента Мк. б) Определить требуемый диаметр вала из расчетов на прочность и жесткость, приняв допускаемое касательное напряжение [сигма]=50 МПа. Диаметр вала считать по всей длине постоянным. в) Установить наиболее рациональную последовательность расположения плоскостей скручивающих пар, при которой требуемый диаметр вала будет наименьшим. Построить для этого случая эпюру крутящего момента и определить диаметр вала из расчетов на прочность и жесткость. Принять G=80 ГПа, =0,2 м.
25)
26) Определить наибольшую радиальную нагрузку , которую может воспринять вкладыш неразъемного подшипника скольжения и проверить подшипник на отсутствие заедания. Металл вкладыша – БрА9Ж3, материал вала – улучшенная сталь 45. Диаметр цапфы d=40мм. Частота вращения вала n=350 об/мин. |
1)
DA
можно переносить:
)
В плоскости
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 20
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1) Реакции связей, которые необходимо ввести для составления условий равновесия тела в неподвижном цилиндрическом шарнире-подшипнике, соответствуют векторы:
2)
Если
условие равновесия плоской произвольной
системы сил записана в виде
1
2
3
4
3) Если
изображенная система сходящихся сил
(
4) Реакция подвижного шарнира правильно изображена в точке …
1) C 2) A 3) B 4) D
5) Проекция силы F на ось Х
1) F cos α 2) – F cos α 3) – F cos 4) F cos
6) По какой формуле находится величина силы тяготения двух материальных точек массами m1 и m2? 1) F = G m1 m2 / r2 2) F = G( m1 + m2 ) / r2 3) F = G m1 m2 / r 4) F = G( m1 + m2 ) / r В приведенных формулах G - гравитационная постоянная
7) Что такое количество движения (импульс) системы материальных точек? 1) Сумма модулей количеств движения всех материальных точек, входящих в систему 2) Квадрат суммы модулей количеств движения всех материальных точек, входящих в систему 3) Сумма векторов количеств движения всех материальных точек, входящих в систему 4) Куб суммы модулей количеств движения всех материальных точек, входящих в систему
8) Что такое кинетическая энергия материальной точки в данной инерциальной системе отсчета? 1) Произведение массы этой точки на величину ее скорости 2) Произведение квадрата массы этой точки на величину ее скорости 3) Половина произведения квадрата массы этой точки на величину ее скорости 4) Половина произведения массы этой точки на квадрат ее скорости
9) Точка, ускорение которой в данный момент времени равна нулю, называется: 1) полюсом 2) мгновенным центром скоростей 3) мгновенным центром ускорений 4) скоростью
10) Для определения скорости любой точки плоской фигуры необходимо знать: 1) только направления скоростей двух каких-нибудь точек плоской фигуры 2) величины и направления скоростей двух каких-нибудь точек плоской фигуры 3) величину и направление скорости какой-нибудь одной точки и направление скорости другой точки плоской фигуры 4) величину и направление скорости какой-нибудь одной точки 11) Колесо катится без проскальзывания по прямолинейному горизонтальному рельсу. Что можно сказать про величины скоростей точек, лежащих на ободе колеса ? 1) они все равны по величине 2) ничего определенного 3) они различны и находятся в интервале от 0 до удвоенной скорости центра 4) они все отличны друг от друга
12) Какая из эпюр изгибающих моментов соответствует балке:
1) А 2) Б 3) В
13) При чистом изгибе волокна, длинны которых не меняется, называются… 1) средний слой 2) неизменяющийся 3) нулевой слой 4) нейтральный слой
14) Определить центробежный момент инерции прямоугольника, с размерами b×h, относительно осей, проходящих через центр тяжести сечения.
1)
15) Какие внутренние силовые факторы действуют в поперечном сечении балки при сжатии? 1) нормальная сила 2) поперечная сила 3) нормальная сила и изгибающий момент 4) крутящий момент
16) В поперечном сечении I-I …
1) нет перемещений 2) будет поворот сечения 3) будет прогиб 4) будет прогиб и поворот сечения
17) Достоинством шпоночных соединений не является: 1) простота конструкции 2) надежность конструкции, 3) легкость сборки и разборки соединения, 4) возможность передачи больших моментов
18) В зависимости от направления нагрузки подшипники скольжения подразделяют на… 1) радиальные, радиально-упорные, упорные 2) разъемные, неразъемные 3) выполненные в отдельном корпусе, встроенные в механизм 4) одноядерные и многоядерные
19) В качестве крепежных применяют… резьбы 1) метрические 2) прямоугольные 3) трапецеидальные 4) упорная
20) Работа фрикционной передачи основана на использовании сил… 1) трения 2) зацепления 3) давления 4) скольжения
Часть Б 21) Установите соответствие:
22) (Установите соответствие). Классификация зубчатых передач: 1) По форме профиля зубьев 2) По типу зубьев 3) По окружной скорости колес 4) По форме начальных поверхностей 5) По числу пар зацепляющих колес
А) Тихоходные, среднескоростные, быстроходные Б) Прямозубые, косозубые, шевронные В) Одноступенчатые, двухступенчатые, многоступенчтые Г) Цилиндрические, конические, габлоидные Д) Эльволентные, круговые, циклоидные
23) Укажите соответствие между величинами и их единицами измерения в системе СИ:
Часть С 24) Построить эпюры , .
25) Определить положение центра тяжести тонкой однородной пластинки, имеющей ось симметрии.
26) Рассчитать
сварной шов двух стальных полос
толщиной
|
то
угол
не должен равняться:
;
;
;
;
) находится в равновесии, то выполняется
условие:
;
2)
;
3) 0; 4)
,
несущих статистическую растягивающую
нагрузку F=
205 кН. Сварка
ручная электродом марки Э 42. Допускаемое
напряжение для основного металла
(полос)
.
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 21
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1)
Условием равновесия пространственной
сходящейся системы сил (
2) Условие равновесия тела с неподвижной точкой В можно записать в виде: 1
2
3
4
3) Реакции связей, которые необходимо ввести для составления условий равновесия балки соответствуют векторы:
4 1) оси ; 2) оси ; 3) оси ; 4)
вектора
5) Реакция гладкой опоры правильно изображена в точке …
1) C 2) A 3) B 4) D
6) За какое время двигатель мощностью 500 Вт совершает работу 2000Дж? 1) 1,4 с 2) 1000 с 3) 2500 с 4) 250 с
7) Вес тела – это... 1) ...сила, с которой тело притягивает Землю 2) ...сила, с которой тело действует на опору 3) ...сила, с которой тело действует на подвес 4) ...сила, с которой тело вследствие земного притяжения действует на опору или подвес, неподвижные относительно него
8) Из нижеуказанных утверждений справедливы… I. Сила - величина характеризующая взаимодействие тел. II. Направление равнодействующей силы совпадает с направлением перемещения. III. Направление равнодействующей силы совпадает с направлением ускорения. IV. Масса тела является мерой количества вещества.
1) I и II 2) II и III 3) I и III 4) II и IV
9) Движение, при котором ускорение все время равно нулю, называется: 1) равномерным 2) равнопеременным 3) равномерным прямолинейным 4) неравномерным 10) Объекты рассмотрения в теоретической механике могут двигаться со скоростями 1) абсолютно любыми 2) только гораздо меньше скорости света 3) только меньше скорости звука 4) с любыми, но постоянными
11) Чему равно нормальное ускорение точки, движущейся прямолинейно с произвольной скоростью? 1) неизвестно чему 2) нулю 3) бесконечно большой величине 4) пройденному пути, деленному на квадрат затраченного времени
12) Какова размерность осевых моментов инерции сечения? 1) см4 2) см2 3) см3 4) см 13) Какого вида изгиба не существует? 1) поперечного 2) чистого 3) косого 4) нелинейного
14) Какие внутренние силовые факторы действуют в сечении балки при кручении? 1) крутящий момент 2) поперечная сила 3) крутящий момент и поперечная сила 4) изгибающий момент
15) Осевой момент инерции кольца с размерами d×D относительно центральной оси “Х” равен:
16) Стальная балка имеет два варианта расположения квадратного поперечного сечения. В первом случае она нагружается параллельно стороне квадрата. Во втором - в диагональной плоскости. Отношение прогибов v 1 /v2 равно…
1)V2/2 2) 0 3) V2 4) 1
17) В условное обозначение метрической резьбы входит 1) внутренний диаметр резьбы 2) наружный диаметр резьбы 3) угол подъема витка 4) угол профиля резьбы
18) К достоинствам фрикционных передач относится… 1) простота тел качения 2) большие нагрузки на вал и подшипники 3) необходимость специальных нажимных устройств 4) непостоянство передаточного числа 19) Валы передач работают на… 1) изгиб и кручение 2) изгиб и растяжение 3) изгиб и сжатие 4) изгиб
20) К недостаткам подшипников скольжения относятся… 1) большие габариты в осевом направлении 2) малые габариты в радиальном направлении 3) возможность работы при высоких скоростях и нагрузках 4) малая чувствительность к ударным нагрузкам
Часть Б 21) Найдите соответствие между аксиомами и определением аксиом:
22) Установите соответствие для характеристик данного сечения:
23) Установите соответствие: Поберите классификацию муфт между рисунком и названием:
А Б В 1) зубчатая; 2) Кулачковая; 3) фрикционная.
Часть С 24) Рассчитать сварной шов двух стальных полос толщиной , несущих статистическую растягивающую нагрузку F= 205 кН. Сварка ручная электродом марки Э 42. Допускаемое напряжение для основного металла (полос) . 25) Для стального ступенчатого бруса ( ), нагруженного осевыми внешними силами F1 = 150 кН = 15 кг, F2 = 100 кН = 10 кг, при длине участков = 30 cм, b = 20 см, = 15 см и площади поперечного сечения A = 10 см2 требуется: 1. Определить внутренние продольные силы и построить их эпюру. 2. Вычислить для каждого участка напряжения и построить их эпюру.
25) Однородный стержень АВ веса 100Н опирается одним концом на гладкий горизонтальный пол, другим на гладкую плоскость, наклонную под углом 30º к горизонту. У конца В стержень поддерживается веревкой, перекинутый через блок С и несущей груз Р и силы давления на пол и наклонную плоскость. Определить реакции опор.
|
), что действует на твердое тело,
являются :
,
,
)
Главный
вектор
системы
сил (
),
если
совпадает
с направлением:
;
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 22
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания

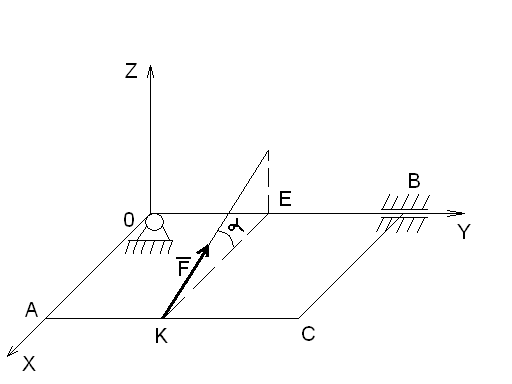

Часть А 1) Проекция силы на ось Оz, изображенной на рисунке, равна:
2)
Координата 1
)
2)
3)
4
)
3)
Главный момент относительно точки О
произвольной системы сил ( 1 2)
3)
4)
4) Реакция упругого стержня правильно изображена в точке …
1) C 2) A 3) B 4) D
5) Сила, проекция которой на ось Х равна нулю:
1) F1 2) F2 3) F3 4) F4
6) При прямолинейном движении зависимость пройденного пути S от времени t имеет вид . Чему равна скорость тела в данный момент времени, если t=2 с при таком движении. 1) 8 м/с 2) 12 м/с 3) 6 м/с 4) 4 м/с
7) Как направлен вектор тангенсального ускорения точки: 1) противоположно направлению вектору нормального ускорения 2) по касательной к траектории движения точки 3) перпендикулярно касательной к траектории движению точки 4) к центру кривизне траектории.
8) Движение, при котором числовое значение скорости все время остается постоянным: 1) вращательным 2) прямолинейным 3) равномерным 4) равнопеременным
9) За какое время двигатель мощностью 500 Вт совершает работу 2000Дж? 1) 1,4 с 2) 1000 с 3) 2500 с 4) 250 с
10) Вес тела – это... 1) ...сила, с которой тело притягивает Землю 2) ...сила, с которой тело действует на опору 3) ...сила, с которой тело действует на подвес 4) ...сила, с которой тело вследствие земного притяжения действует на опору или подвес, неподвижные относительно него
11) Из нижеуказанных утверждений справедливы… I. Сила - величина характеризующая взаимодействие тел. II. Направление равнодействующей силы совпадает с направлением перемещения. III. Направление равнодействующей силы совпадает с направлением ускорения. IV. Масса тела является мерой количества вещества.
1) I и II 2) II и III 3) I и III 4) II и IV 12) При растяжении бруса в его поперечном сечении возникают внутренние силовые факторы 1) осевые силы 2) поперечные силы 3) осевые и поперечные силы 4) изгибающий момент.
13) При прямом поперечном изгибе возникают… 1) поперечные силы 2) изгибающие моменты 3) поперечные силы и изгибающие моменты 4) изгибающие силы и крутящие моменты
14) Какие внутренние силовые факторы действуют в сечении балки при поперечном изгибе? 1) крутящий момент 2) поперечная сила 3) поперечная сила и изгибающий момент 4) изгибающий момент и крутящие моменты
15) Осевой момент инерции сечения относительно оси “Х” равен : 1) 2) 3) 4)
16) Система, освобожденная от дополнительных связей, статически определимая и кинематически неизменяемая, носит название… 1) системы с определенным числом степеней свободы 2) расчетной схемы 3) эквивалентной системы 4) основной системы
17) Подшипник качения состоит из… 1) Внутреннего и наружного колец, тел качения, сепаратора 2) Вкладыша, корпуса, тел качения 3) Корпуса, сепаратора, тел качения 4) Внутреннего и наружного колец, тел качения
18) К недостаткам цепной передачи по сравнению с ременной относится… 1) постоянство передаточного отношения 2) меньшие габариты 3) шум при работе 4) меньшие нагрузки на валы и подшипники
19) Основы критериями работоспособности передач трением являются 1) тяговая способность передачи 2) долговечность ремня 3) скорость работы 4) простота конструкции
20) Фрикционные передачи являются передачами… 1) трением с непосредственным контактом тел качения 2) трением с гибкой связью 3) зацеплением с непосредственным контактом 4) зацеплением с гибкой связью
Часть Б 21) (установите соответствие). В нахлесточном сварном соединении … шов расположен … линии действия нагружающей силы.
22) Найти соответствие между схемой балочных систем и названием

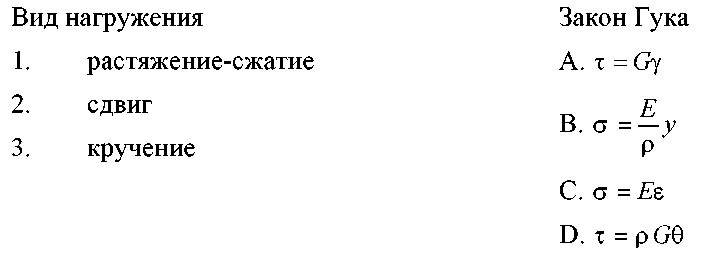

23) Установите соответствие:
Часть С 24) к веревке АВ, один конец которой закреплен в точке А, привязаны в точке В груз и веревка ВСD, перекинутая через блок; к концу ее D привязана гиря Q веса 100 Н. Определить, пренебрегая трением на блоке, натяжение Т веревки АВ и величину груза Р, если в положении равновесия углы, образуемые веревками с вертикалью ВЕ, равны α= 45 °, β=60°.
25) Построить эпюры поперечных сил и изгибающих моментов и подобрать сечение двутавровой балки, по условию прочности в опасном сечении. Значение допускаемого напряжения принять равным 160 МПа, если известны нагрузки и геометрические размеры балки: l2 =10a=6м, a1=a, a2=6a, a3=a, P=4 кН, М=10 кН•м, q=6 кН/м
26) Однородный стержень АВ веса 100Н опирается одним концом на гладкий горизонтальный пол, другим на гладкую плоскость, наклонную под углом 30º к горизонту. У конца В стержень поддерживается веревкой, перекинутый через блок С и несущей груз Р и силы давления на пол и наклонную плоскость. Определить реакции опор.
|
центра тяжести объемного
тела
определяется
)
определяется по формуле
)
;
;
;
;
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 23
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1) Для равнодействующей системы сходящихся сил ( ), что действует на твердое тело, выполняется соотношение:
3) Количество уравнений аналитической формы условия равновесия пространственной системы параллельных сил будет: 1) 2 2) 3 3) 4 4) 6
4) Реакция гибкой нити правильно изображена в точке …
1) C 2) A 3) B 4) D
5) Сила, проекция которой на ось Y равна нулю
1) F2 2) F3 3) F4
6) Брусок скользит вниз по наклонной плоскости с ускорением в инерциальной системе отсчета. Сколько сил действуют на брусок в системе отсчета, которая с ним связана? Сопротивлением воздуха пренебречь. 1) Одна 2) Две 3) Три 4) Четыре
7) Может ли потенциальная энергия объекта быть отрицательной величиной? 1) Может 2) Не может 3) Может, если объектом является материальная точка 4) Может, если объектом является реальное тело
8) Величина момента трения качения определяется как 1) произведение коэффициента трения качения на сумму всех действующих моментов сил 2) только экспериментально 3) произведение коэффициента трения качения на вес тела 4) произведение коэффициента трения качения на величину нормального давления между контактирующими телами
9) Как направлен вектор тангенциального ускорения точки: 1) по касательной к траектории движения точки 2) перпендикулярно касательной к траектории движения точки 3) к центру кривизны траектории 4) от центра кривизны траектории 10) При поступательном движении 1) траектории всех точек тела - прямые линии 2) скорости всех точек тела одинаковы 3) координаты всех точек тела одинаковы 4) всегда отсутствуют внешние силы
11) Состояние покоя - это, когда 1) сумма сил, действующая на тело, равна нулю 2) отсутствуют смещения точек тела относительно друг друга 3) тело сохраняет свое положение в заданной системе координат 4) тело сохраняет свою ориентацию в пространстве
12) Стержни изготовлены из одного материала, имеют одинаковую длину, размеры и форму поперечного сечения. Критическая сила имеет наибольшее значение для стержня, показанного на рисунке… При решении учитывайте, что напряжения в стержнях не превышают предел пропорциональности.
13) Для наиболее наглядного представления о характере изменения внутренних силовых факторов при нагрузках на брус принято строить… 1) графики 2) эпюры 3) диаграммы 4) фигуры
14)
Как называется величина
1) угол закручивания 2) смещение 3) сжатие 4) угол сдвига
15) Чему равен осевой момент инерции прямоугольника, с размерами b×h, относительно оси абсцисс, проходящей через центр тяжести прямоугольника? 1) ; 2) ; 3) ; 4)
16) При данном нагружении стержень прямоугольного поперечного сечения испытывает…
1) кручение и плоский поперечный изгиб; 2) кручение и изгиб; 3) кручение; 4) плоский поперечный изгиб.
17) Основы критериями работоспособности передач трением являются 1) тяговая способность передачи 2) долговечность ремня 3) скорость работы 4) простота конструкции
18) Клиновая форма ремня по сравнению с плоским ремнем…сцепление со шкивом 1) Увеличивает 2) Уменьшает 3) Не влияет ни на что 4) остается постоянной
19) Основными ходовыми резьбами являются … 1) треугольные 2) трапецеидальные 3) круглые 4) прямоугольные
20) Клиновая форма ремня по сравнению с плоским ремнем…сцепление со шкивом 1) Увеличивает 2) Уменьшает 3) Не влияет ни на что 4) остается постоянной
Часть Б 21) Установите соответствие:
22) Установите соответствие зависимости от расположения червяка относительно колеса передачи: 1) с боковым червяком 2) с верхним червяком 3) с нижним червяком
23) Найдите соответствие основных типов связи и их реакции:
Часть С 24) Определить расстояние а от торца наружного кольца роликоподшипника конического 7208 до точки приложения радиальной реакции, если Т=20 мм; d=40 мм;D= 80мм; е=0,383.
25) Для заданной схемы определить реакции жесткой заделки А, если на неё действует сосредоточенная сила F, пара сил с моментом m и равномерно распределённая нагрузка интенсивностью q. Исходные данные: F = 8 кН; q = 2,5 кН/м; m = 12 кН·м; а = 2,6 м; в = 3,6 м; α =450
26) Построить эпюры поперечных сил и изгибающих моментов и подобрать сечение двутавровой балки, по условию прочности в опасном сечении. Значение допускаемого напряжения принять равным 160 МПа, если известны нагрузки и геометрические размеры балки: l2 =10a=6м, a1=4a, a2=9a, a3=a, P=9 кН, М=4 кН•м, q=6 кН/м.
|
2)
Груз
поддерживается
тремя невесомыми стержнями. Угол CAD =
90º. Условию равновесия соответствует
уравнение:
*
в
законе Гука
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 24
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1) Проекция на ось главного вектора произвольной системы сил ( ) равна : 1)
2)
3)
4
2) Балка опирается на пол в точке А и на гладкую стенку в точке В. Линия действия реакции стенки образует с осью Оу угол:
1 30○ 2 60○ 3 90○ 4 0○
3)
Если 1)
2)
3)
4)
4) Правильное направление реакции опоры:
1) R1 2) R2 3) R4 4) R3
5) Система сил, которой соответствуют данные условия
1) пространственная сходящаяся 2) плоская система параллельных сил 3) произвольная пространственная 4) пространственная система параллельных сил
6) От чего зависит потенциальная энергия материальной точки? 1) От величины скорости этой точки 2) От квадрата скорости этой точки 3) Только от ее расположения относительно других объектов 4) От массы точки и ее расположения относительно других объектов
7) Может ли кинетическая энергия быть отрицательной величиной? 1) Нет, это сугубо положительная величина 2) Может, если речь идет о кинетической энергии материальной точки 3) Может, если речь идет о кинетической энергии системы материальных точек 4) Может в любом случае
8) Что такое импульс постоянной силы? 1) Произведение величины силы на время ее действия 2) То же самое, что импульс материальной точки 3) Произведение величины силы на квадрат времени ее действия 4) Произведение вектора силы на время ее действия
9) По формуле определяется: 1) нормальное ускорение движения точки, 2) тангенциальное ускорение движения точки, 3) полное ускорение движения точки 4) скорость точки
10) Движение твердого тела, при котором все его точки перемещаются параллельно некоторой фиксированной плоскости, называется: 1) поступательным, 2) вращательным, 3) плоскопараллельным 4) равномерным
11) Нормальное ускорение точки твердого тела при его вращательном движении определяется по формуле: 1) 2) 3) 4)
12) При перемещении сжимающей силы от центра тяжести сечения нормальные напряжения в центре тяжести сечения… 1) уменьшаются 2) равны нулю 3) увеличиваются 4) остаются неизменными 13) Касательные напряжения при поперечном изгибе рассчитываются по формуле… 1) Пуассона 2) Журавского 3) Мора 4) Гука
14)
Единица измерения величины G
в законе Гука
1) Н х м 2) мм3 3) рад 4) МПа
15) Если в плоскости сечения проведен ряд параллельных осей, относительно какой из них осевой момент инерции имеет наименьшее значение? 1) относительно оси, наиболее удаленной от центра тяжести сечения 2) относительно оси, проходящей через центр тяжести сечения 3) момент инерции не изменится 4) ничего определенного не возможно сказать
16) При внецентренном растяжении (сжатии) стержня в поперечном сечении возникают 1) крутящий и изгибающий моменты 2) поперечная сила и изгибающий момент 3) продольная сила и крутящий момент 4) продольная сила и изгибающий момент
17) Валы передач работают на… 1) изгиб и кручение 2) изгиб и растяжение 3) изгиб и сжатие 4) изгиб
18) Фрикционные передачи являются передачами… 1) трением с непосредственным контактом тел качения 2) трением с гибкой связью 3) зацеплением с непосредственным контактом 4) зацеплением с гибкой связью
19) По назначению механические муфты подразделяют на… 1) постоянные, управляемые, самоуправляемые 2) фланцевые, цепные, центробежные 3) втулочные, кулачковые, обгонные 4) предохранительные, зубчатые, фрикционные
20) Достоинствами подшипников скольжения являются… 1) малые габариты в радиальном направлении 2) возможность работы при высоких скоростях 3) возможность выполнения их разъемными конструкциями 4) большие габариты в осевом направлении
Часть Б 21) Укажите соответствие между системами сил и их определением:
22) Установите соответствие для геометрических характеристик сечений: Поперечное сечение Геометрические характеристики
23) (Установите соответствие). Изображенная муфта относится к … муфтам 1) предохранительным 2) обгонным 3) упругим компенсирующим
А Б В Часть С 24) На горизонтальную балку АВ, левый конец которой имеет шарнирно-неподвижную опору, а правый – шарнирно-подвижную, в точках С и D поставлены два груза: P1=10 кн и P2=20 кн (рис. 101, а). Определить реакции опор балки.
25) Рассчитать призматическую шпонку со скругленными торцами для соединения стального зубчатого колеса с валом. Диаметр вала d=45 мм, длина ступицы колеса , момент, передаваемый колесом, М=411 Н х м.
2 6) вычисляется значение продольных сил и нормальных напряжений в характерных сечениях, строится эпюры этих величин; - находятся величины абсолютных удлинений участков стержня и величину удлинения стержня в целом; Исходные данные:
|
;
;
;
)
;
коэффициент трения скольжения, N -
нормальная реакция, R - реакция негладкой
поверхности, максимальное значение
силы трения скольжения будет:
;
;
;
;
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 25
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А
1)
2
) 3
) 4
)
3) В статически определенной задачи количество неизвестных сил - n и количество уравнений равновесия - m, в которые входят эти силы, удовлетворяют условию: 1 n < m. 2 n ≤ m. 3 4 n > m
4)
На
тело в плоскости с
моментами
сумма направлена: 1) Вдоль оси 2) Противоположно оси 3) Вдоль оси 4) Вдоль оси 5) Плечо силы – это: 1) кратчайшее расстояние от моментной точки до линии действия силы 2) расстояние от точки приложения силы до моментной точки 3) величина вектора силы 4) линия, соединяющая моментную точку и силу
8) Величина силы трения скольжения определяется как: 1) произведение коэффициента трения скольжения на вес тела 2) произведение коэффициента трения скольжения на сумму всех действующих сил 3) произведение коэффициента трения скольжения на величину нормального давления между контактирующими телами 4) только экспериментально
7) Материальная точка массы m движется в инерциальной системе координат со скоростью v. Чему равна кинетическая энергия точки в системе отсчета, которая связана с точкой? 1) mv² / 2 2) mv² 3) 2 mv² 4) 0
8) Бильярдный шар массой m летит со скоростью v1 перпендикулярно плоскости стальной пластины и сталкивается с ней. Чему равен модуль изменения импульса шара непосредственно после соударения? Масса пластины много больше массы шара. Удар считать абсолютно упругим. 1) mv1 2 – 2mv1 3) – mv1 4) 2mv1
9) Движение, при котором числовое значение скорости все время остается постоянным, называется: 1) равномерным 2) равнопеременным 3) прямолинейным 4) вращением
10) Уравнения , , выражают закон: 1) равномерного вращения 2) равнопеременного вращения 3) движения тела вокруг неподвижной точки 4) равномерного движения
11) Точка, скорость которой в данный момент времени равна нулю, называется: 1) полюсом 2) мгновенным центром скоростей, 3) мгновенным центром ускорений 4) покоем
12) Схема нагружения стержня показана на рисунке. Максимальное нормальное напряжение возникает в точке …
13) В поперечных сечениях балки, в которых поперечная сила равна нулю, а изгибающий момент отличен от нуля 1) действуют и нормальные, и касательные напряжения 2) напряжения отсутствуют 3) действуют только касательные напряжения 4) действуют только нормальные напряжения
14) Выберите формулу для определения напряжения при сдвиге
1) А 2) Б 3) В 4) Г
15) Как меняется момент инерции при параллельном переносе осей, если центральная ось “Хс” 1) JХc=JХ+a2А 2) JХУ=JХсУс+abА 3) JХ =JХc+a2А 4) JХ =JХc - a2А
16) Для вывода формул сложного сопротивления используется… 1) принцип независимости действия сил 2) принцип Сен-Венана 3) гипотеза о сплошности и однородности материала 4) гипотеза о линейной зависимости между деформациями и нагрузками (закон Гука)
17) В качестве крепежных применяют… резьбы 1) метрические 2) прямоугольные 3) трапецеидальные 4) упорная
18) К недостаткам подшипников скольжения относятся… 1) большие габариты в осевом направлении 2) малые габариты в радиальном направлении 3) возможность работы при высоких скоростях и нагрузках 4) малая чувствительность к ударным нагрузкам
19) Наибольшие силы трения возникают в … резьбах. 1) трапецеидальных 2) треугольных 3) прямоугольных 4) пилообразная
20) Клепаное соединение является: 1) неразъемным и неподвижным 2) разъемным, подвижным 3) неразъемным, подвижным 4) неразъемным, подвижным
Часть Б 21) (установить соответствие). Соединение … шпонкой изображено на рисунке 1) сегментной 2) призматической 3) цилиндрической 4) клиновой
А Б В Г
22) Найдите соответствие основных типов связи и их реакции:
23) Установите соответствие:
Часть С 24) Построить эпюры поперечных сил и изгибающих моментов и подобрать сечение двутавровой балки, по условию прочности в опасном сечении. Значение допускаемого напряжения принять равным 160 МПа, если известны нагрузки и геометрические размеры балки: l2 =10a=6м, a1=4a, a2=9a, a3=a, P=9 кН, М=4 кН•м, q=6 кН/м.
25) Определить диаметр резьбы болта хвостика грузоподъемного крюка, нагруженного силой F=30 кН, изготовленного из стали Ст3, для которой предел текучести .
26) Определить реакции связей опоры А балки от действия заданной нагрузки, исходя и данных приведённых в таблице.
|
||||||||||||||||||||||||||||||||||||||||
1)
В случае равновесия шара
,
изображенной на рисунке, между реакцией
стенки и углом альфа существует
зависимость:
2)
Для приведенной расчетной схемы
равна
;
;
;
;
n
≥ m.
действуют две пары сил
и
.
Если
,
то, как вектор, их
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 26
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А 1) Равнодействующая системы параллельных сил составляет:
1
2
3
4
2) Условию равновесия тела под действием сходящейся системы сил соответствует рисунок:
Рис.1 Рис.2
Р 1 2) Рис. 2 3) Рис. 3 4) Рис. 4
4)
Для пар сил с моментами
1)
2)
3)
4)
4) Плоскость, проходящая через линию действия силы F и точку O, называется моментной плоскостью. Вектор момента силы F относительно точки O приложен в точке O и направлен … 1) перпендикулярно моментной плоскости 2) параллельно моментной плоскости 3) параллельно линии действия силы 4) по линии, проходящей через точку O и точку приложения силы
5) Траектория точки – это… 1) путь, пройденный точкой 2) линия, на которой находится точка в любой момент движения 3) расстояние от текущего положения точки до начала координат 4) изменение положения точки за данный промежуток времени
6) При поступательном движении траектории всех точек тела 1) различны 2) совершенно одинаковы 3) одинаковы, но разнесены в пространстве 4) ничего определенного нельзя сказать 7) Как направлен вектор нормального ускорения точки: 1) по касательной к траектории движения точки 2) перпендикулярно касательной к траектории движения точки 3) к центру кривизны траектории 4) от центра кривизны траектории 8) Уравнения выражают закон: 1) равномерного вращения 2) равнопеременного вращения 3) движения тела вокруг неподвижной точки 4) равнопеременного движения
11) Тело массой 2 кг движется со скоростью 3 м/с и ускорением 2 м/с2. Каков модуль равнодействующей сил, действующих на тело? 1) 4 Н 2) 6 Н 3) 10 Н 4) 2 Н
10) Определите модуль и направление равнодействующей силы, если тело движется горизонтально, и на него действуют силы F1 = 120 H, F2 = 100 H. 1) 220 Н, по направлению F1 2) 20 Н, по направлению F1 3) 20 Н, по направлению F2 4) 0 Н, тело неподвижно.
11) Формулировка 1-й основной теоремы динамики гласит "Изменение количества движения механической системы равняется сумме ..." 1) всех внешних сил 2) импульсов всех внешних сил 3) моментов всех внешних сил 4) работ всех внешних сил
12) Какая из эпюр изгибающих моментов соответствует балке:
1) А 2) Б 3) В
13) Сопротивление материалов – это наука: 1) о расчете внешних сил, действующих на конструкцию 2) о методах расчета на прочность, жесткость и устойчивость элементов конструкции 3) о методах расчета на устойчивость элементов конструкции 4) о методах расчета на прочность, жесткость элементов конструкции
14) Выберите формулу для определения напряжения в точке поперечного сечения при кручении:
1) А 2) Б 3) В
15)
Чему равен полярный момент инерции
кольца относительно его центра?
16) Определите виды нагружения участков стержня.
1) I и II – плоский изгиб с кручением 2) I и II – плоский изгиб 3) I – плоский изгиб с кручением, II – косой изгиб 4) I – изгиб с кручением, II – плоский изгиб
17) Наиболее простым по конструкции является… вариатор 1) лобовой 2) торовый 3) многодисковый 4) клиноременный
18) Работа фрикционной передачи основана на использовании сил… 1) трения 2) зацепления 3) давления 4) скольжения
19) Невращающаяся ось изображена на рисунке…
20) На какой вид деформации рассчитывают заклепку? 1) на срез, растяжение и смятие 2) на срез и смятие 3) на срез и растяжение 4) растяжение и смятие
Часть Б 21) Установите соответствие для геометрических характеристик данного сечения:
22) Установите соответствие между типом резьбы и профилем резьбы:
23) Найдите соответствие терминов и названии
Часть С 24) Определить наибольшую радиальную нагрузку , которую может воспринять вкладыш неразъемного подшипника скольжения и проверить подшипник на отсутствие заедания. Металл вкладыша – БрА9Ж3, материал вала – улучшенная сталь 45. Диаметр цапфы d=40мм. Частота вращения вала n=350 об/мин. 25) Построить эпюры нормальных сил и нормальных напряжений для бруса, изображенного на рисунке. Собственный вес бруса в расчете не учитывать.
26) |
;
;
;
;
ис.
3
Рис.
4
)
Рис. 1
и
, лежащими соответственно в плоскостях
, модуль их суммы равна
;
;
;
;
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 27
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А
1)
2)
3)
4)
2) Проекция главного момента пара сил на ось будет равна
1) ; 2) ; 3) ; 4) ;
3) Реакции связей, которые необходимо ввести для составления условий равновесия тела в неподвижном сферическом шарнире соответствующие векторы:
4 1)
2)
3)
4)
5) Система сил, которой соответствуют данные условия: ∑Fkx=0; ∑Fky=0; 1) плоская сходящаяся 2) произвольная плоская 3) пространственная сходящаяся 4) произвольная пространственная
6) Брусок массой 1 кг равномерно скользит по наклонной плоскости. Какой из графиков верно выражает зависимость силы трения от времени?
1) А; 2) Б; 3) В; 4) Г
7) Каков вес мальчика массой 40 кг, если он движется в лифте вверх с ускорением 2 м/с2? 1) 400 Н 2) 320 Н 3) 480 Н 4) 80 Н
8) Движение, при котором касательное ускорение все время остается постоянным, называется: 1) равномерным 2) равнопеременным 3) прямолинейным 4) неравномерным
9) Точка, ускорение которой в данный момент времени равна нулю, называется: 1) полюсом 2) мгновенным центром скоростей 3) мгновенным центром ускорений 4) скоростью
10) Для определения скорости любой точки плоской фигуры необходимо знать: 1) только направления скоростей двух каких-нибудь точек плоской фигуры 2) величины и направления скоростей двух каких-нибудь точек плоской фигуры 3) величину и направление скорости какой-нибудь одной точки и направление скорости другой точки плоской фигуры 4) величину и направление скорости какой-нибудь одной точки
11) Для защемленного с одного конца стержня при построении эпюр необходимо предварительно определять реакции связи? 1) да 2) нет 3) это зависит от конструкции стержня 4) в некоторых случаях нужно определять
12) Чему равен полярный момент инерции круга относительно его центра?
13) Направление касательных напряжений, передающихся через ступенчатый разрез от правой части балки на левую, показано на рисунке…
14) Прочность конструкции – это… 1) способность противостоять коррозии 2) способность противостоять деформации 3) способность противостоять разрушению при действии нагрузки 4) способность противостоять внутреннему напряжению
15) Величина Wp в формуле напряжения характеризует 1) материал 2) нагрузку 3) длину вала 4) диаметр вала
16) Любая комбинация простых деформаций стержня называется… 1) деформированным состоянием в точке; 2) косым изгибом; 3) сложным сопротивлением; 4) напряженным состоянием в точке.
17) Какие соединения относятся к разъёмным? 1)заклепочные 2) резьбовые 3)клеевые 4) сварные
18) К основным критериям работоспособности и расчета деталей и узлов относятся… 1) прочность, жесткость, износостойкость, виброустойчивость 2) производительность, надежность, долговечность 3) удобство сборки, разборки и замены 4) технологичность, эстетичность
19) Изображенная муфта предназначена для…
1) соединения валов с радиальным смещением 2) соединения валов с осевым смещением 3) соединения валов с угловым смещением 4) соединения жестких валов без смещения
20) К недостаткам фрикционных передач относятся… 1) простота тел качения 2) большие нагрузки на валы и подшипники 3) необходимость специальных нажимных устройств 4) постоянство передаточного числа
Часть Б 21) Укажите соответствие между уравнением движения и видом движения:
22) Установите соответствие для характеристик данного сечения:
23) Установите соответствие:
1) радиальный подшипник скольжения 2) упорный подшипник скольжения 3) радиально – упорный подшипник скольжения
Часть С 24) На двухопорную горизонтальную балку действует пара сил (Р,Р), на левую консоль – равномерно распределенная нагрузка интенсивностью q, а в точке D- правой консоли – вертикальная нагрузка Q. Определить реакции опор, если Р=1 кН, Q=2 кН, q =2 кН/м, а = 0,8 м.
25) Подобрать неподвижное шлицевое прямобочное соединение зубчатого колеса с валом и проверить прочность шлицев по следующим данным: расчетный диаметр вала d=40 мм; рабочая длина шлицев l=50 мм; передаваемый момент М=400 Н х м; нагрузка спокойная; рабочие поверхности шлицев термообработке не подвергаются. Для диаметра вала принимать размеры z x d x D=8 x 42 x 46
26) Построить эпюру продольных сил и вычислить диаметр стального короткого бруса, если = 40 кН = 4 кг, = 30 кН = 3 кг, = 80 кН = 8 кг; допускаемое напряжение на растяжение и сжатие принять = 160 МПа = 1600 кг/см2.
|
1)
Плоскость действия пары сил (
) совпадает с плоскостью
.
. Момент пары относительно оси
равна :
)
Условие равновесия плоской системы
сил, параллельных оси
,
будет:
;
;
;
;
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 28
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А
1)
Г
руз
2 1)
2)
3)
4) ;
4)
Пару сил М, которая расположена в
плоскости 1
В плоскость
2 3
В плоскость, параллельная плоскости
4 В любую плоскость
5) На изогнутую под прямым углом балку действуют четыре силы, изображенные на рисунке. F1 =4 Н, F2 = 2 Н, F3 = 3 Н, F4 = 2 Н. = 30.
Главный
момент плоской системы 4-х сил
относительно точки O
( 1) 4 2) 8 3 2 4) 0
6) Какой из графиков верно отражает зависимость силы всемирного тяготения двух материальных точек от расстояния между ними?
1) А; 2) Б; 3) В; 4) Г
7) С помощью какой из установок можно экспериментально доказать гипотезу о том, что сила трения покоя зависит от силы тяги?
1) А; 2) Б; 3) В; 4) Г 8) Траектория точки – это… 1) путь, пройденный точкой 2) линия, на которой находится точка в любой момент движения 3) расстояние от текущего положения точки до начала координат 4) изменение положения точки за данный промежуток времени
9) При поступательном движении траектории всех точек тела 1) различны 2) совершенно одинаковы 3) одинаковы, но разнесены в пространстве 4) ничего определенного нельзя сказать 10) Как направлен вектор нормального ускорения точки: 1) по касательной к траектории движения точки 2) перпендикулярно касательной к траектории движения точки 3) к центру кривизны траектории 4) от центра кривизны траектории 11) Уравнения выражают закон: 1) равномерного вращения 2) равнопеременного вращения 3) движения тела вокруг неподвижной точки 4) равнопеременного движения
12) Какая из эпюр нормальных напряжений соответствует брусу?
13) Жесткость конструкции – это… 1) свойство противостоять технологической обработке 2) способность противостоять изменению размеров при действии внешней нагрузки 3) способность противостоять вибрациям 4) способность противостоять изменению размеров при действии внутенней нагрузки
14) Полярный момент сопротивления Wρ используется при определении 1) касательных напряжений при сдвиге 2) касательных напряжение при кручении 3) нормальных напряжений при изгибе 4) нормальных напряжений при кручении
15) Какими формулами необходимо воспользоваться для определения координат центра тяжести сечения ? 1) 16) Укажите вид нагружения стержня, при котором напряженное состояние в опасных точках можно считать линейным: а) внецентрованное растяжение-сжатие б) косой изгиб в) изгиб с кручением г) косой изгиб с сжатием
1) во всех случаях 2) только а 3) только в 4) только а, б, г
17) Основными критериями работоспособности валов являются… 1) прочность, жесткость 2) прочность, долговечность 3) прочность, грузоподъемность 4) жесткость, виброустойчивость
18) Нельзя классифицировать следующие виды с о е д и н е н и й: 1) подвижное, неподвижное 2) разъёмное, неразъёмное 3) плоское, фигурное 4) плоское, цилиндрическое, коническое, сферическое, винтовое, профильное
19) Вращающаяся ось изображена на рисунке… 1) а 2) б 3) в 4) г
20) Условное давление в подшипнике скольжения определяют по формуле… 1) 2) 3) 4)
Часть Б 21) (Установите соответствие). Основные типы подшипников качения:
1) Шариковый радиальный однорядный подшипник 2) Роликовый радиально-упорный подшипник 3) Шариковые радиальные сферические подшипники 4) роликовые радиальные подшипники с короткими цилиндрическими роликами 5) роликовые радиальные подшипники с короткмими цилиндрическими роликами
22) Укажите соответствие между видами связей и направлением их реакций:
21) Установите соответствие:
Часть С 26) Построить эпюры поперечных сил и изгибающих мо-ментов и подобрать сечение двутавровой балки, по условию прочности в опасном сечении. Значение допускаемого напряжения принять равным 160 МПа, если известны нагрузки и геометрические размеры балки: l2 =10a=6м, a1=4a, a2=9a, a3=a, P=9 кН, М=4 кН•м, q=6 кН/м.
25) Для заданной схемы определить реакции опор А и В горизонтальной балки, если на неё действует сосредоточенная сила F, пара сил с моментом m и равномерно распределённая нагрузка интенсивностью q. Исходные данные: F= 34 кH;q = 3 кН/м; m = 15 кН·м; α = 4 50; l = 14 м; а = 2 м; b = 3м
26) Открытую плоскоременную передачу передает мощность Р₂= 24 кВт при угловых скоростях ω₁=130 рад/с. Определить диаметр большого и малого шкива, скорость ремня. |
поддерживается
тремя невесомыми стержнями. Угол CAD =
90º. Условию равновесия соответствует
уравнение:
)
Нагрузки, максимальное значение
которого q,
распределенное по линейным законом
(законом треугольника). Координата х
точки приложения равнодействующей
равна:
;
;
;
3)
Груз D поддерживается тремя невесомыми
стержнями. Угол CAD = 90º. Условию равновесия
соответствует уравнение:
можно переносить :
В плоскость
)
равен _____ Нм.
и
2)
и
3) нет правильного ответа
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 29
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А
1) В случае равновесия шарнирного болта С, изображенного на рисунке, между усилиям в стержне ВС и углом альфа существует зависимость:
2) Силы действия и противодействия 1) Равные по модулю и имеют одно направление; 2) Равные по модулю и имеют противоположное направление; 3) Разные по модулю и имеют одно направление; 4) Разные по модулю и имеют противоположное направление. Ответ: 2
3) Направление силы трения скольжения тел А и В показано верно :
Рис.1
Рис.2
Рис.3
Рис. 4
1 Рис. 1 2 Рис. 2 3 Рис. 3 4 Рис. 4
4) Реакция неподвижного шарнира правильно изображена в точке ...
1) C 2) A 3) B 4) D
5) Условия равновесия произвольной плоской системы сил: 1) ∑Fkx=0; ∑Fky=0; ∑Fkz=0 2) ∑Fkx=0; ∑Fky=0; 3) ∑Fkx=0; ∑МА(Fk)=0; ∑МB(Fk)=0 4) ∑Fkx=0; ∑Fky=0; ∑Fkz=0; ∑МX(Fk)=0; ∑МY(Fk)=0; ∑МZ(Fk)=0
6) Какой из графиков верно отражает зависимость силы всемирного тяготения двух материальных точек от расстояния между ними?
1) А; 2) Б; 3) В; 4) Г
7) С помощью какой из установок можно экспериментально доказать гипотезу о том, что сила трения покоя зависит от силы тяги?
1) А; 2) Б; 3) В; 4) Г
8) Какое из уравнений верно описывает движение книги, лежащей на столе? 1) F = ma 2) F1 + F2 = 0 3) F = mg 4) F = kx
9) Чему равно нормальное ускорение точки, движущейся с постоянной скоростью 4 м/с по дуге окружности радиуса 2м ? 1) 8 м/с2 2) 2 м/с2 3) 4 м/с2 4) 0 м/с2
10) Скорость точки твердого тела при его вращательном движении определяется по формуле:
11) Движение называют равномерным, если оно происходит с 1) постоянной скоростью 2) постоянным полным ускорением 3) постоянной кривизной траектории 4) постоянным нормальным ускорением
12)Балка нагружена равномерно распределенной нагрузкой интенсивности q. Эпюра изгибающих моментов имеет вид…
13) Стержни изготовлены из одного материала, имеют одинаковую длину, размеры и форму поперечного сечения. Критическая сила имеет наибольшее значение для стержня, показанного на рисунке… При решении учитывайте, что напряжения в стержнях не превышают предел пропорциональности.
14) Что называется изгибом? 1) Это такой вид деформации, при котором возникают только касательные напряжения 2) Это такой вид деформации, при котором в поперечном сечении бруса возникают изгибающие моменты 3) Это такой вид деформации, при котором возникают поперечные силы 4) Это такой вид деформации, при котором возникают продольные силы
15) Временную прочность материала определяют методом 1) удара 2) кручения 3) растяжения 4) сжатия
16) Центробежный момент инерции сечения в интегральной форме:
17) Основными ходовыми резьбами являются … 1) треугольные 2) трапецеидальные 3) круглые 4) прямоугольные
18) Основным критерием работоспособности цепной передачи является… 1) Износостойкость шарниров цепи 2) Прочность шарниров цепи 3) Жесткость цепи 4) Прочность цепи
19) Валы предназначены для… 1) передачи крутящего момента и поддержания вращающихся деталей 2) поддержания вращающихся деталей машин 3) соединения различных деталей 4) для передачи вращающего момента 20) В зависимости от направления нагрузки подшипники скольжения подразделяют на… 1) радиальные, радиально-упорные, упорные 2) разъемные, неразъемные 3) выполненные в отдельном корпусе, встроенные в механизм 4) одноядерные и многоядерные
Часть Б 21) Укажите соответствие между видами связей и направлением их реакций:
22) Установите соответствие:
23) (Установите соответствие). Основные типы подшипников качения:
1) Шариковый радиальный однорядный подшипник 2) Роликовый радиально-упорный подшипник 3) Шариковые радиальные сферические подшипники 4) роликовые радиальные подшипники с короткими цилиндрическими роликами 5) роликовые радиальные подшипники с короткмими цилиндрическими роликами
Часть С 24) Подобрать неподвижное шлицевое прямобочное соединение зубчатого колеса с валом и проверить прочность шлицев по следующим данным: расчетный диаметр вала d=40 мм; рабочая длина шлицев l=50 мм; передаваемый момент М=400 Н х м; нагрузка спокойная; рабочие поверхности шлицев термообработке не подвергаются. Для диаметра вала принимать размеры z x d x D=8 x 42 x 46
25) Определить реакции опор балки, если М=10 кН х м, α=60º, F= 10 кН, q=2 кН/м.
26) Построить эпюры нормальных сил и нормальных напряжений для бруса, изображенного на рисунке. Собственный вес бруса в расчете не учитывать.
|
II. ЗАДАНИЕДЛЯЭКЗАМЕНУЮЩЕГОСЯ Дифференцированный зачет Количество вариантов 30 Вариант № 30
Инструкция 1. Внимательно прочитайте задание 2. Вспомните необходимые теоретические сведения из курса дисциплины
Последовательность и условия выполнения частей задания: Вы можете воспользоваться: линейкой, калькулятором
Максимальное время выполнения задания – 90 мин.
Раздаточные и дополнительные материалы: не предусмотрены
Текст задания
Часть А
1) Условие равновесия системы сил, параллельных оси будет:
1)
2)
3)
4
)
3)
Проекция равнодействующей системы
сходящихся сил (
1
2
3
4
4) Невесомые балка стержень АВ и CD шарнирно соединены между собой, находятся в равновесии. Линия действия реакции шарнира А совпадает с прямой:
1) AB 2) BE 3) AE 4) AD
4) Если главный вектор и главный момент относительно некоторого центра системы сил равны нулю, то эта система сил 1) находится в равновесии 2) имеет равнодействующую, отличную от нуля 3) эквивалентна паре сил с моментом отличным от нуля 4) имеет уравновешивающую силу, отличную от нуля эквивалентна динамическому винту, отличному от нуля 5) Реакция абсолютно гладкой поверхности всегда направлена 1) вдоль самой поверхности 2) перпендикулярно самой поверхности 3) неизвестно как 4) навстречу внешней нагрузке
6) Чему равно нормальное ускорение точки, движущейся с постоянной скоростью 4 м/с по дуге окружности радиуса 2м ? 1) 8 м/с2 2) 2 м/с2 3) 4 м/с2 4) 0 м/с2
7) Скорость точки твердого тела при его вращательном движении определяется по формуле:
8) Движение твердого тела, при котором какие-нибудь две точки, принадлежащие телу или неизменно с ним связанные, остаются в течение всего времени движения неподвижными, называется: 1) поступательным, 2) вращательным, 3) плоскопараллельным 4) равнопеременным
9) Что такое количество движения (импульс) системы материальных точек? 1) Сумма модулей количеств движения всех материальных точек, входящих в систему 2) Квадрат суммы модулей количеств движения всех материальных точек, входящих в систему 3) Сумма векторов количеств движения всех материальных точек, входящих в систему 4) Куб суммы модулей количеств движения всех материальных точек, входящих в систему
10) Что такое кинетическая энергия материальной точки в данной инерциальной системе отсчета? 1) Произведение массы этой точки на величину ее скорости 2) Произведение квадрата массы этой точки на величину ее скорости 3) Половина произведения квадрата массы этой точки на величину ее скорости 4) Половина произведения массы этой точки на квадрат ее скорости
11) Величина момента трения качения определяется как 1) произведение коэффициента трения качения на сумму всех действующих моментов сил 2) только экспериментально 3) произведение коэффициента трения качения на вес тела 4) произведение коэффициента трения качения на величину нормального давления между контактирующими телами
12) Какая из эпюр продольных сил соответствует брусу?
1) а 2) б 3) в
13) При деформации тела в его сечении формируется 1) сосредоточенная сила сопротивления 2) распределенная система сил сопротивления
14) Предел выносливости характеризует: 1) число циклов, которое выдерживает материал 2) прочность материала при циклическом нагружении 3) характер усталостного нагружения 4) устойчивость материала при циклическом нагружении
15) Изгиб, при котором плоскость действия изгибающего момента не совпадает с главной осью сечения, называют ________ изгибом. 1) чистым 2) поперечным 3) плоским 4) косым
16) Свойство системы сохранять свое состояние при внешних воздействиях называется… 1) жесткостью 2) твердостью 3) упругостью 4) устойчивостью
17) В зависимости от взаимного расположения осей фрикционные передачи бывают …(исключите лишение) 1) цилиндрические 2) конические 3) лобовые 4) бесступенчатые
18) Основными критериями работоспособности зубчатых передач являются … 1) прочность при срезе зубьев 2) контактная прочность зубьев 3) прочность при смятии зубьев 4) прочность при изгибе зубьев
19) Какой процент потерь мощности в обычных редукторах? 1) Нет потерь мощности 2) менее 1 % 3) около 4 % 4) около 40 %
20) Соединения, при разборке которых нарушается целостность составных частей изделия, называются: 1) Разъемными 2) Неразъемными 3) Сборными 4) Деталями
Часть Б 21) Укажите соответствие между величинами и их единицами измерения в системе СИ:
22) Установите соответствие:
23) (Установите соответствие) . Классификация зубчатых передач: 1) По форме профиля зубьев 2) По типу зубьев 3) По окружной скорости колес 4) По форме начальных поверхностей 5) По числу пар зацепляющих колес
А) Тихоходные, среднескоростные, быстроходные Б) Прямозубые, косозубые, шевронные В) Одноступенчатые, двухступенчатые, многоступенчтые Г) Цилиндрические, конические, габлоидные Д) Эльволентные, круговые, циклоидные
Часть С 24) Однородный стержень АВ веса 100Н опирается одним концом на гладкий горизонтальный пол, другим на гладкую плоскость, наклонную под углом 30º к горизонту. У конца В стержень поддерживается веревкой, перекинутый через блок С и несущей груз Р и силы давления на пол и наклонную плоскость. Определить реакции опор.
25) Рассчитать сварной шов двух стальных полос толщиной , несущих статистическую растягивающую нагрузку F= 205 кН. Сварка ручная электродом марки Э 42. Допускаемое напряжение для основного металла (полос) . 26) Для стального ступенчатого бруса ( ), нагруженного осевыми внешними силами F1 = 150 кН = 15 кг, F2 = 100 кН = 10 кг, при длине участков = 30 cм, b = 20 см, = 15 см и площади поперечного сечения A = 10 см2 требуется: 1. Определить внутренние продольные силы и построить их эпюру. 2. Вычислить для каждого участка напряжения и построить их эпюру.
|
;
;
;
) на ось Oz, изображенных на рисунке,
равна:
