1.4 Анализ классификации систем водоотведения
Вода, подаваемая потребителю системой водоснабжения, в процессе использования в большинстве случаев утрачивает первоначальное качество, превращается в сточную воду и подлежит удалению из зоны потребления. В зависимости от происхождения загрязняющих примесей сточные воды подразделяют на бытовые и производственные 4.
Бытовые сточные воды образуются в результате использования воды населением на бытовые и хозяйственные нужды. Производственные сточные воды образуются в результате осуществления технологических процессов на производственных предприятиях различного назначения.
После использования потребителем вода поступает в систему водоотведения (канализацию), где проходит очистку на очистных сооружениях и сбрасывается в водоем или на рельеф (рис.5). Основными элементами системы водоотведения являются:
канализационная сеть - система трубопроводов, каналов и сооружений для сбора и отведения сточных вод;
канализационная насосная станция - сооружение, оборудованное насосносиловой установкой для принудительного транспортирования сточных вод;
станция очистки сточных вод - комплекс зданий, сооружений и устройств для очистки сточных вод и обработки осадков (образовавшихся в процессе очистки загрязнений);
выпуск сточных вод - трубопровод, отводящий очищенные сточные воды в водоем или на рельеф.

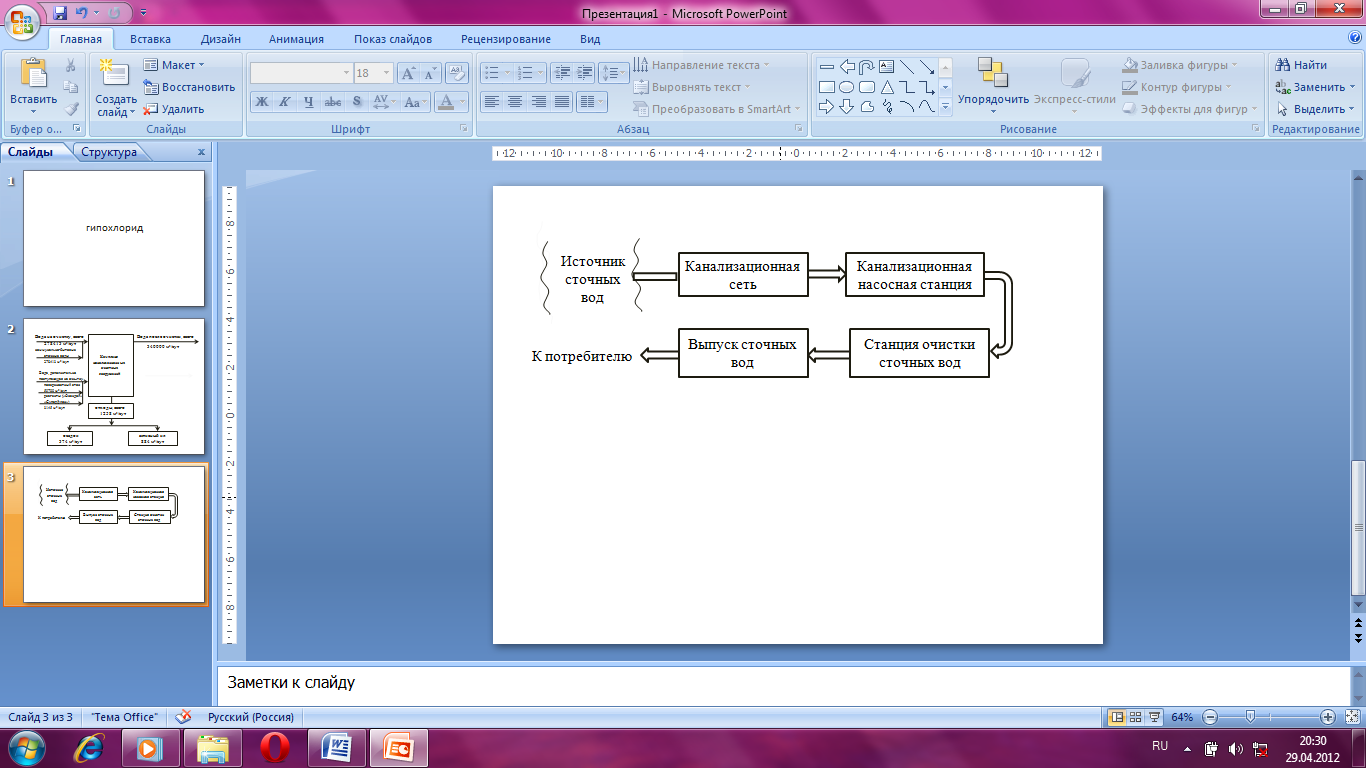

Рис. 5. Принципиальная схема системы водоотведения
Системы водоотведения или канализации в зависимости от условий поступления сточных вод в сеть и способа транспортировки подразделяются на общесплавные, раздельные и комбинированные 1. Раздельные системы, в свою очередь, могут быть полными, неполными и полураздельными.
Общесплавная система водоотведения (рис.6) предусматривает устройство единой подземной канализационной сети для приема и отведения всех видов сточных вод – бытовых, производственных, дождевых. Во время сильных дождей в целях уменьшения сечения главных коллекторов, снижения производительности насосных станций и очистных сооружений смесь дождевых, бытовых и производственных сточных вод частично сбрасывается через специальные камеры, которые называются ливнеспусками.

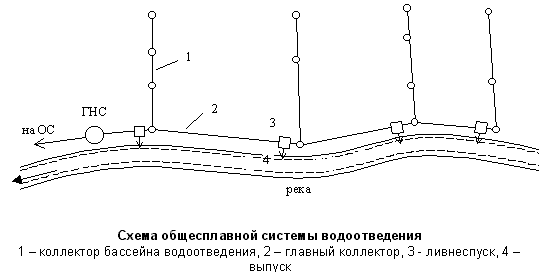

Рис.6. Общесплавная система водоотведения: 1 - коллектор бассейна водоотведения; 2 - главный коллектор; 3 – ливенспуск; 4 – выпуск
Раздельная
система водоотведения (рис.7) предполагает
укладку подземных сетей для отвода
каждого вида сточных вод (бытовых,
производственных, при необходимости
дождевых) на очистные сооружения.

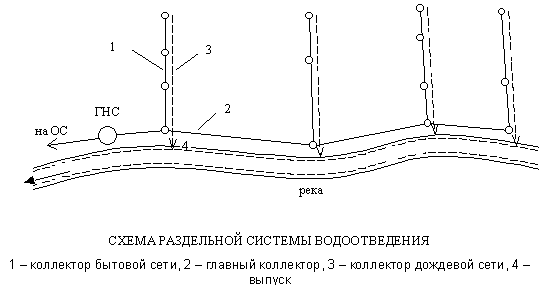

Рис.7. Схема раздельной системы водоотведения: 1 - коллектор бытовой сети; 2 - главный коллектор; 3 – коллектор дождевой сети; 4 - выпуск
Полураздельная система водоотведения (рис.8) предполагает устройство в пределах уличной застройки двух самостоятельных закрытых сетей:
производственно
– бытовой и дождевой. Вблизи водоема
они объединяются
общим
трубопроводом, по которому сточные воды
отводятся на очистные сооружения.
Дождевую сеть присоединяют к общему
трубопроводу через разделительные
камеры, в которых при дождях большой
интенсивности часть дождевых вод
отделяется и сбрасывается в водоем без
очистки, а первые наиболее загрязненные
порции поступают на очистные сооружения.
Чтобы обеспечить прием загрязненных
дождевых вод при полураздельной системе
канализации, производственно – бытовую
сеть необходимо прокладывать ниже
дождевой сети.

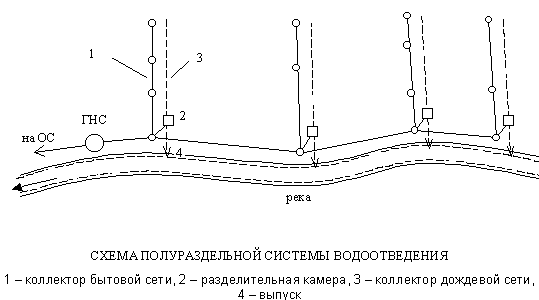

Рис.8. Схема полураздельной системы водоотведения: 1 - коллектор бытовой сети; 2 - раздельная камера; 3 –коллектор дождевой сети; 4 - выпуск
