Вимоги, що пред'являються до власної діаграми спрямованості первинного опромінювача
Вони витікають з умови забезпечення найбільшої ефективності функціонування антени. Первинний опромінювач, як видно, - це хвилевід круглого перетину з додатковим відбивачем - екраном, який служить як пасивна апертура, що формує для основного дзеркала ( поверхні параболоїда ) необхідне освітлення і перешкоджає зворотному випромінюванню назад. Для отримання високої ефективності антени розміри основного дзеркала і конфігурація випромінювання первинного опромінювача повинні певним чином відповідати один одному. Оскільки основне дзеркало - це поверхня симетричного параболоїда, то необхідно, щоб основна пелюстка випромінювання первинного

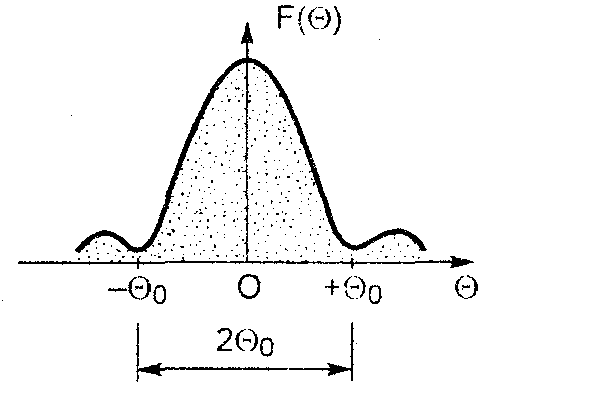

Мал. 5.19. Діаграма спрямованості
випромінювання первинного опромінювача:
2Go - кут зміни інтенсивності опромінювання
(чутливості) первинного опромінювача;
вибирається рівним куту раскрыва
параболоїда (
опромінювача був би також симетричним і мав би параболоїдний закон розподілу із спадом інтенсивності до країв основного дзеркала на - 15 дБ для зниження "переливу" (мал. 5.19). Це означає, що з фокусу первинного опромінювача не "видні" або майже не "видні" краї параболоїда. Рівень бічних пелюсток первинного опромінювача не повинен перевищувати - 24 дБ.
Вплив положення первинного опромінювача на спрямованість випромінювання антени
Положення первинного опромінювача по відношенню до поверхні параболоїда визначає форму і напрям основної пелюстки випромінювання антени:
зсув первинного опромінювача щодо фокусу (положення фокусу залишається незмінним) уздовж осі параболоїда, ближче до його поверхні приводить до розширення основної пелюстки в діаграмі спрямованості, але напрям його не змінюється, а залишається тим самим (мал. 5.20, а);
зсув первинного опромінювача в площині фокусу, перпендикулярній осі параболоїда (у фокальній площині), приводить до повороту основної пелюстки в напрямі, протилежному зсуву (мал. 5.20, би). Це властивість антенної системи часто використовується для прийому з супутників, що знаходяться на різних позиціях, без повороту антени.
При значному відхиленні первинного опромінювача від фокусу основна пелюстка не тільки повертається, але і змінюється формою - розширюється і зменшується, а бічні пелюстки збільшуються, зменшуючи тим самим коефіцієнт посилення антени, що позначається тим сильніше, чим менше фокусна відстань.
З приведених на мал. 5.21 залежностей видно, що втрати посилення ростуть із збільшенням фокусної відстані (при незмінному діаметрі параболоїда) і при зсуві первинного опромінювача уздовж осі щодо фокусу параболоїда.

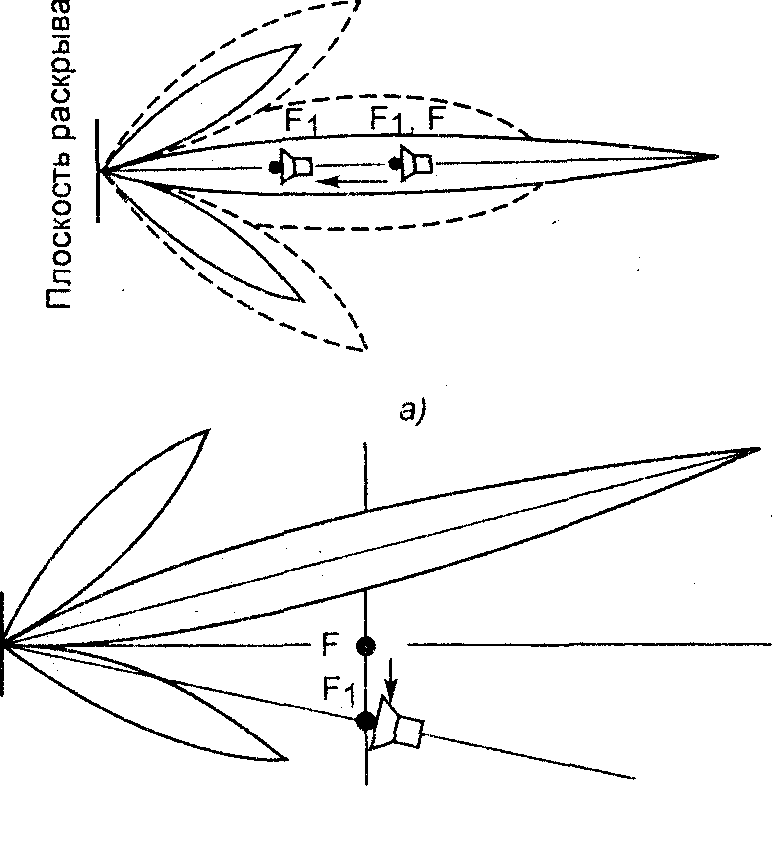

Мал. 5.20. Зміна діаграми спрямованості параболоїдної антени залежно від положення первинного опромінювача
Для зниження втрат важливо встановлювати первинний опромінювач, суміщаючи його фазовий центр випромінювання точно з фокусом параболоїда

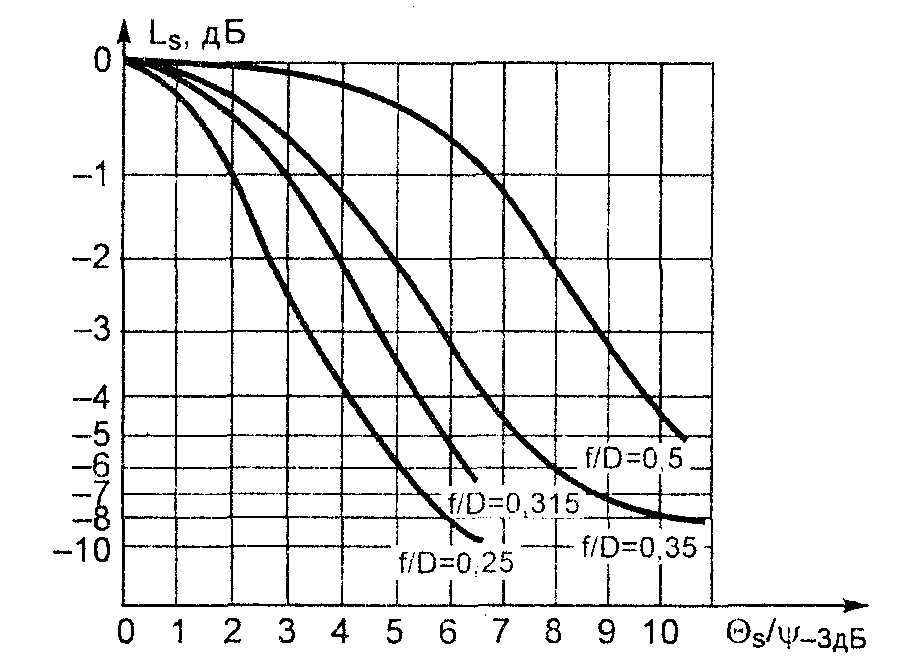

Мал. 5.21. Втрати посилення антени Ls при зсуві первинного опромінювача уздовж осі щодо фокусу параболоїда для різних відносин f/D
