Добойник

В столярных и плотничных работах используют для заглубления шляпки гвоздя в массив древесины (рис. 22).

Рис. 22. Добойник.

Отвертка

Для крепления деревянных деталей с помощью шурупов нужны различные отвертки. В зависимости от паза на шляпке шурупа необходимо иметь два типа отверток: клинообразную и крестообразную (рис. 23).

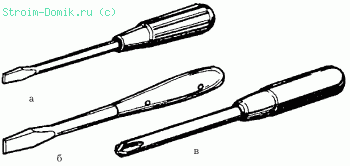

Рис. 23. Отвертки: а, б – плоские; в – крестовая.

Фиксирующие приспособления

Фиксирующие приспособления: хомуты, клинья, зажимы‑струбцины, ваймы, прессы, тиски.

Тиски могут быть параллельными и стуловыми. И те и другие состоят из подвижной и неподвижной губок и рычагов для вращения винтов. Тиски закрепляют на верстаке (рис. 24).

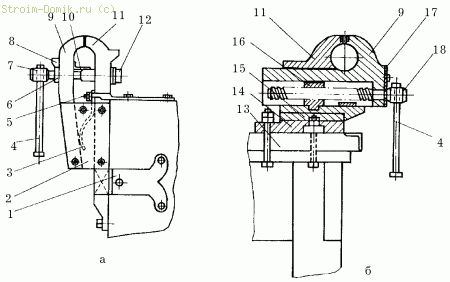

Рис. 24. Тиски: а – стуловые; б – параллельные: 1 – лапа для крепления тисков к верстаку; 2 – боковина; 3 – пружина; 4 – рычаг; 5 – планка для крепления тисков к верстаку; 6 – шайба; 7, 18 – стяжной и червячные винты; 8, 10 – козырьки; 9 – подвижная губка; 11 – неподвижная губка; 12 – втулка; 13 – верстак; 14 – нижняя плита; 15 – поворотный круг; 16 – гайка; 17 – крышка.

Зажимы необходимы при склеивании, стягивании и креплении деталей. Это достаточно большая группа приспособлений, которые используют в столярных и плотничных работах. В качестве зажимов могут выступать струбцины (рис. 25).

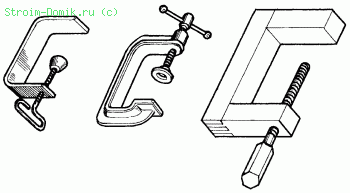

Рис. 25. Струбцины.

Их металлическая конструкция не всегда пригодна для крепления деталей, так как зачастую оставляет следы на поверхности. Чтобы этого не происходило, используют куски резины, веревки или деревянные бруски.

Для обработки мелких деталей из дерева, например при выпиливании миниатюрных изделий, понадобится столик‑станок (рис. 26).

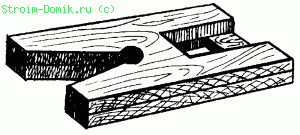

Рис. 26. Столик‑станок.

Его можно сделать из куска толстой доски или фанеры толщиной 12 мм, в которой выдалбливается сквозное отверстие и небольшая выемка, позволяющая струбцине не выступать на поверхности стола при закреплении столика‑станка на рабочем столе. С другой стороны куска дерева выпиливают треугольную выемку, заканчивающуюся небольшой окружностью. Внешне столик напоминает обычную прищепку для белья.

Рубящий инструмент

Топор в плотничном деле просто незаменим. Вспомните, какие чудеса творили старые мастера, используя только топор. Он намного проще молотка, но и здесь есть свои разновидности. Все зависит от угла расположения топорища. Зачастую лезвие затачивают с обеих сторон, это позволяет использовать его сразу для двух видов работ: рубки и тесания. Заточенный только с одной стороны топор используют для тесания древесины.

Прямой топор  используют для колки древесины (рис. 27).

Рис. 27. Прямой топор.

Рабочая часть относительно рукоятки расположена под углом 90°.

Остроугловой топор  предназначен для первичной обработки древесины: удаления коры и выступающих сучков на стволе. Рабочая часть этого типа топора относительно рукоятки расположена под углом – 80–85°.

Тупоугловой топор  имеет свои особенности. Его топорище расположено относительно рукоятки под углом 100° или чуть меньше. Такой топор используют для наиболее грубых работ, например для обработки целых бревен и рубки крупных деревянных массивов.
