Виды опалубки

Для увеличения оборачиваемости инвентарной опалубки, а также получения после бетонирования более гладкой поверхности опалубку обтягивают полиэтиленовой пленкой 1, которую крепят прижимными брусками либо приклеивают к поверхности палубы-щита 2.  Пленка имеет гладкую поверхность и водонепроницаема, сцепление ее с бетоном практически весьма мало. При разборке опалубки пленка почти не получает повреждений.

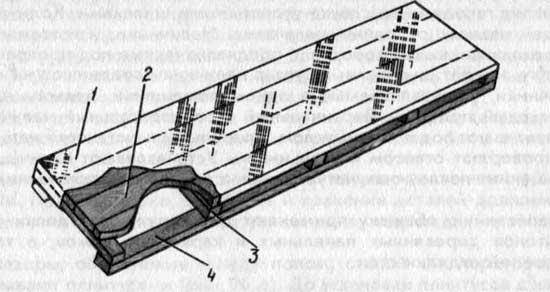

Опалубка с пленочным покрытием

Опалубка с пленочным покрытием:  1 — полиэтиленовая пленка,  2 — щит (палуба) из досок,  3 — поперечные бруски,  4 — продольные бруски.

В зависимости от конструкций возводимых зданий применяют различные виды опалубки. Разборно-переставная мелкощитовая инвентарная унифицированная опалубка применяется для бетонирования разнотипных монолитных конструкций, в том числе криволинейного очертания.  Разборно-переставную крупнощитовую опалубку используют при возведении крупноразмерных массивных конструкций, стен; горизонтально-передвигаемую катучую — при устройстве тоннелей, коллекторов, водоводов и др.; объемно-переставную — при возведении жилых и общественных зданий.

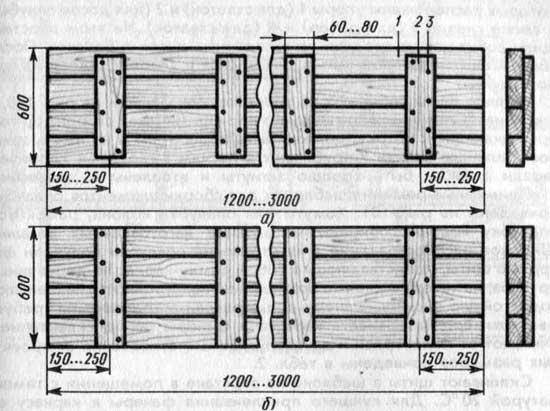

Унифицированные щиты

Унифицированные щиты деревянной разборно-переставной опалубки:  а — для фундаментов, стен, колонн, плит перекрытий, б — для ленточных фундаментов, балок, прогонов, ригелей, рам;  1 — палуба, 2 — сшивная планка, 3 — гвозди.

Наиболее часто используют деревянную разборно-переставную опалубку, состоящую из отдельных щитов и поддерживающих их ребер, схваток, стяжек. В некоторых случаях опалубку поддерживают леса, состоящие из стоек, раскосов и др.

Материалы для опалубки

Влажность древесины для изготовления поддерживающих элементов (стойки и др.) должна быть не более 22 %, а для палубы — не более 18%. Для изготовления поддерживающих элементов опалубки разрешается применять круглые лесоматериалы и пиломатериалы хвойных пород не ниже 2-го сорта, для изготовления палубы — пиломатериалы 2-го сорта хвойных и лиственных пород.  Щиты допускается изготовлять из древесностружечных плит, бакелизированной фанеры и фанеры марки ФСФГ защищенных водостойким покрытием.  Доски опалубки, непосредственно прилегающие к бетону, должны иметь фрезерованную поверхность и ширину до 150 мм, а доски горизонтально-скользящей опалубки — ширину не более 120 мм.  Сучки загнившие, гнилые, табачные, червоточина не допускаются, так как уменьшают прочность досок.Доски с гнилью, нарушающей прочность древесины, также не следует применять. Выпадающие сучки заделывают пробками на водостойком клею.  Скрепляют деревянные части опалубки гвоздями, стальными болтами, скобами, а также проволокой.  Палуба щитов опалубки должна быть гладкой. Для увеличения долговечности инвентарной опалубки и повышения качества поверхности бетонируемых элементов применяют разного вида отталкивающие смазки, эмульсии на основе полимеров. Эти гидрофобные покрытия почти исключают сцепление и защищают деревянную опалубку от загрязнения и коробления.

Леса для поддержания опалубки

Для поддержания опалубки железобетонных перекрытий и других строительных конструкций применяют леса поэтажные высотой до 6 м и стоечные высотой более 6 м. Поэтажные леса представляют собой конструкцию, собранную из стоек и раскосов.  Стойки 2 устанавливают на лаги 4, укладываемые на основание (забетонированное перекрытие). Для большей устойчивости стойки 2 крепят раскосами 3. В разных этажах стойки располагаются на одной вертикальной оси.  Это необходимо для того, чтобы нагрузки с верхнего этажа равномерно передавались на стойки нижнего этажа. Лаги под стойками должны быть расположены строго горизонтально.

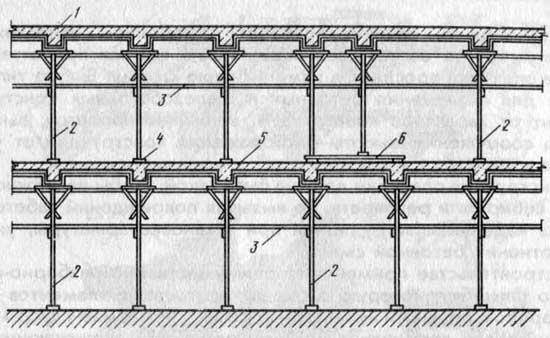

Поэтажные леса для поддерживания опалубки

Поэтажные леса для поддерживания опалубки:  1 — бетонируемое перекрытие,  2 — стойки,  3 — раскосы (расшивины),  4 — лаги под стойки,  5 — забетонированное перекрытие,  6 — подкладка для передачи нагрузки на стойки нижерасположенного этажа.

Поэтажные леса собирают, как правило, из стоек постоянной высоты, изготовляемых из брусьев или круглого леса. Заменять брусья досками, даже сколоченными, не допускается. Стойки, имеющие высоту от 3 до 6 м, расшивают одну с другой раскосами в двух взаимно перпендикулярных направлениях, причем нижние раскосы делают на расстоянии не менее 1,8 м от пола, а верхние — на расстоянии 1,6 м от низа опалубки.  Верхние раскосы обычно используют в виде опор для подмостей при распалубливании. Помимо этого делают диагональные раскосы через один и два ряда стоек.  Для изготовления стоек стоечных лесов применяют круглый лес диаметром до 160 мм или брусья сечением 130 X 130 мм. По длине круглый лес наращивают врубкой вполдерева и скрепляют проволочной скруткой или стальным хомутом. При установке стоек на место необходимо следить за тем, чтобы стыки соединений стоек располагались по высоте вразбежку.  Стоечные леса крепят в двух взаимно перпендикулярных направлениях раскосами, которые придают устойчивость лесам и одновременно служат опорой для подмостей при производстве опалубочных и бетонных работ.  Раскосы, предназначенные для поддержания подмостей, делают из досок сечением 40 Х 120 или 40 Х 150 мм, врубают в стойку и крепят гвоздями (3 шт.) или болтами. Диагональные раскосы делают из досок сечением 25 X 120...150 мм и устанавливают по всему периметру здания.
