Задание№12
Дата: «____» _______________20__г
Тема: Работа на токарных станках- обработка наружных и внутренних цилиндрических поверхностей.
Цель: научить учащихся правильно производить установку режущего инструмента, установку и выверку заготовки, настраивать станок на заданные режимы резания, правильно пользоваться лимбами, производить точение на заданную глубину и длину, развитие технического мышления, формирование понимания необходимости экономного использования материала, режущего инструмента, электроэнергии.
Место выполнения: УПМ «Механическое отделение»
Время выполнения – 6 часов
Обеспечение: методические указания, инструкция по охране труда. Плакаты по технике безопасности. Токарно-винторезный станок 1А62Г, резцы, сверла, заготовки, измерительный инструмент, очки защитные.
Задание 1. Какие основные правила необходимо соблюдать при установке резца в резцедержатель
______________________________________________________________________________________________________________________________________________________________________________________________________________________________
____________________________________________________________________________________________________________________________________________________

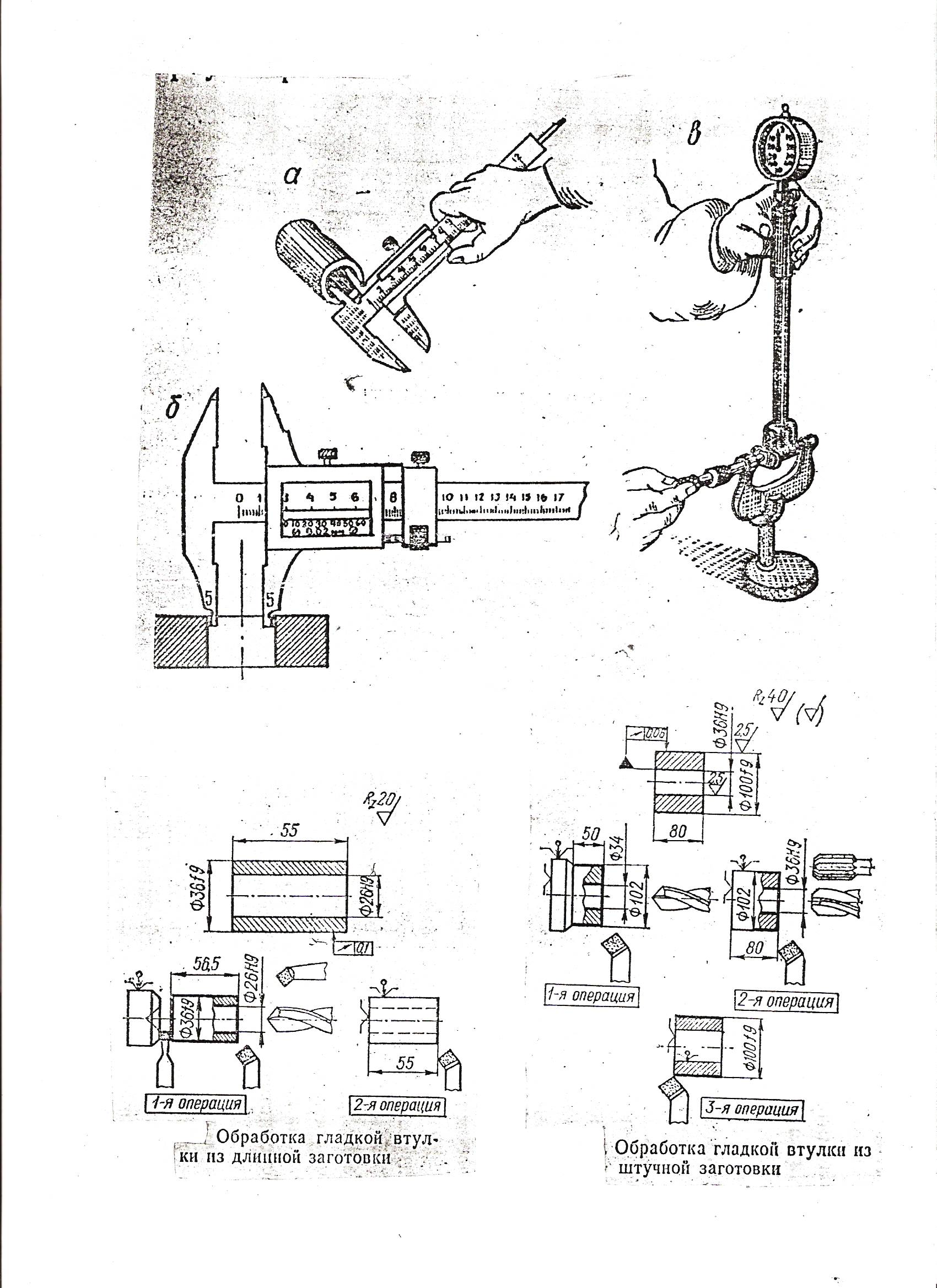

Задание 2 . Какой измерительный инструмент на изображении. Описать правила использования: _________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

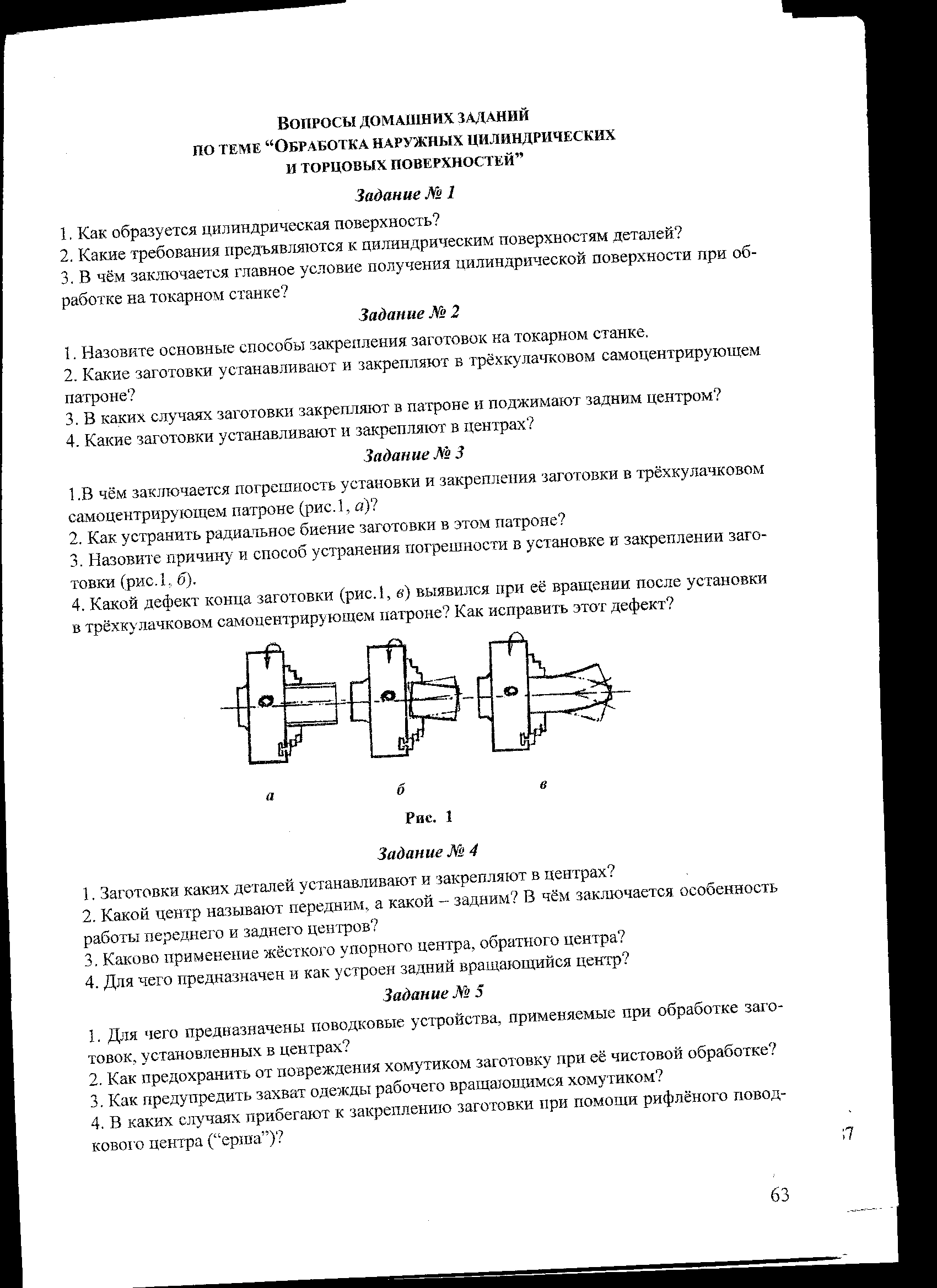

Задание 3 .Какой дефект конца заготовки при её вращении после установки в трёхкулачковом самоцентрирующем патроне. Опишите как исправить этот дефект:
__________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Задание 4 .Описать последовательность работ при снятии пробной стружки:
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
____________________________________________________________________________________________________________________________________________________
Задание 5 .Чем измерить длину, диаметр глубину заготовки:
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Замечания
и предложения преподавателя
___________________________________
__________________________________________________________________________________________________________________________________________________
Отметка ________________
Подпись преподавателя ___________________
