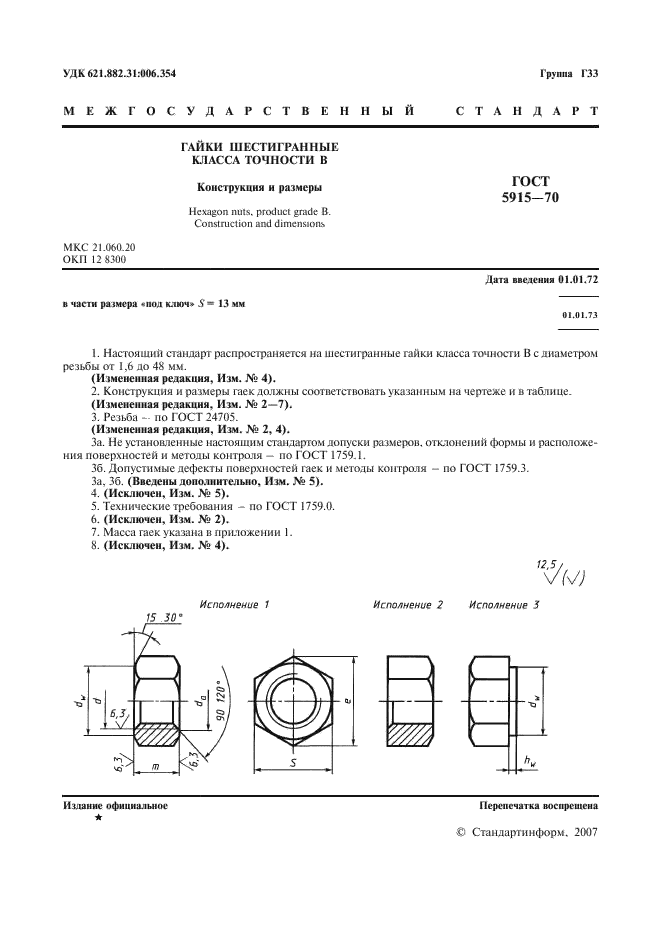

Гайки шестигранные класса точности в гост 5915-70
Номинальный размер резьбы d |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
||||||||||
Шаг резьбы |
Крупный |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
|||||||||
Мелкий |
- |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
2 |
2 |
||||||||||
Размер «под ключ» S |
10 |
13 |
16 |
18 |
24 |
30 |
36 |
46 |
||||||||||
Диаметр описанной окружности е, не менее |
10,9 |
14,2 |
17,6 |
19,9 |
26,2 |
33,0 |
39,6 |
50,9 |
||||||||||
da |
не менее |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
|||||||||
не более |
6,75 |
8,75 |
10,8 |
13,0 |
17,3 |
21,6 |
25,9 |
32,4 |
||||||||||
dw, не менее |
9,0 |
11,7 |
14,5 |
16,5 |
22,0 |
27,7 |
33,2 |
42,7 |
||||||||||
Высота m |
5,2 |
6,8 |
8,4 |
10,8 |
14,8 |
18 |
21,5 |
25,6 |
||||||||||
Пример условного обозначения гайки исполнения 1 диаметром резьбы d=12 мм с размером «под ключ» S = 18 мм с крупным шагом резьбы с полем допуска 6Н класса прочности 5 без покрытия:
Гайка М12-6Н.5 (S18) ГОСТ 5915-70
