Задание.
Изучить типы резьбы, основные параметры, изображение и обозначение резьбы и резьбовых соединений.
Ознакомиться с видами стандартных крепёжных изделий, их конструкцией, условным обозначением.
Исходя из данных индивидуального задания в табл. 2.4 в рабочей тетради в масштабе 1:1 выполнить чертёж стандартных резьбовых крепежных деталей по действительным размерам, используя стандарты.
Условное обозначение каждого крепёжного изделия нужно подписать рядом с чертежом соответствующего изделия.
Примечание: при выполнении задания рекомендуется воспользоваться приложением 1. Образец выполнения задания рисунок 3
Таблица 2.4. Варианты заданий.
вариант |
Болт |
Винт |
Шпилька |
Гайка |
|||||||
ГОСТ |
Номинальный диаметр резьбы. d |
Длинна болта L |
ГОСТ |
Номинальный диаметр резьбы d |
ГОСТ |
Номинальный диаметр резьбы d |
ГОСТ |
Номинальный размер резьбы d |
|||
1 |
7798-70 |
8 |
50 |
|
|
22034-76 |
6 |
|
|
||
2 |
7798-70 |
10 |
60 |
|
|
22034-76 |
8 |
|
|
||
3 |
7798-70 |
12 |
65 |
|
|
22034-76 |
10 |
|
|
||
4 |
7798-70 |
16 |
70 |
|
|
22034-76 |
12 |
|
|
||
5 |
7798-70 |
20 |
75 |
|
|
22034-76 |
16 |
|
|
||
6 |
|
|
|
1491-80 |
8 |
|
|
5915-70 |
6 |
||
7 |
|
|
|
1491-80 |
10 |
|
|
5915-70 |
8 |
||
8 |
|
|
|
1491-80 |
12 |
|
|
5915-70 |
10 |
||
9 |
|
|
|
1491-80 |
14 |
|
|
5915-70 |
12 |
||
10 |
|
|
|
1491-80 |
16 |
|
|
5915-70 |
16 |
||
11 |
7798-70 |
24 |
80 |
1491-80 |
18 |
|
|
|
|
||
12 |
7798-70 |
30 |
90 |
1491-80 |
20 |
|
|
|
|
||
13 |
|
|
|
|
|
22034-76 |
20 |
5915-70 |
20 |
||
14 |
|
|
|
|
|
22034-76 |
24 |
5915-70 |
24 |
||
15 |
|
|
|
|
|
22034-76 |
30 |
5915-70 |
30 |
||

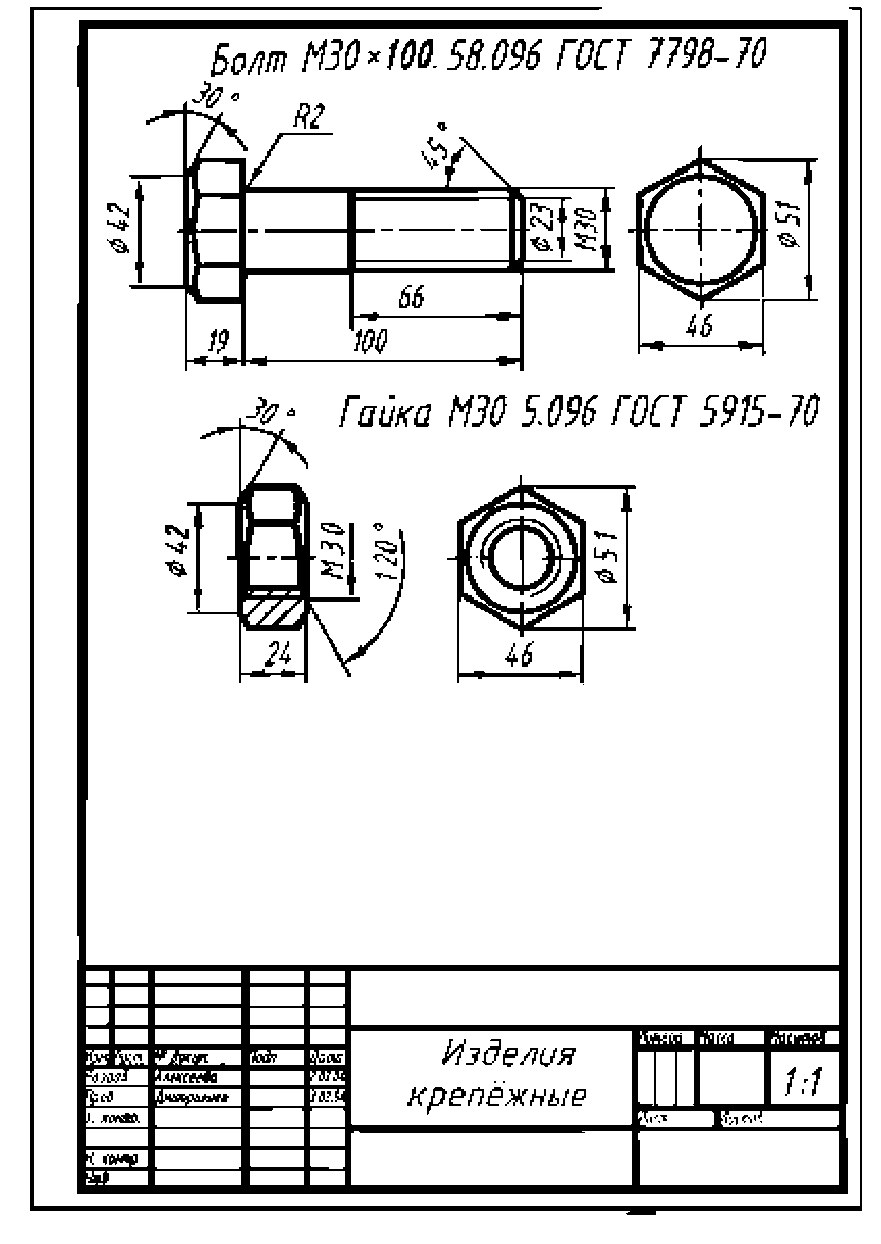

Рисунок 3. Образец выполнения задания
Приложение 1
