21. Характеристика автостоянок индивидуальных владельцев

проблему размещения стоянок можно решить за счет целесообразной расстановки узловых стоянок (рис. 3.6):

индивидуальные гаражи;

блокированные боксы;

манежные гаражи;

многоэтажные гаражи с рампами;

высотные стоянки.

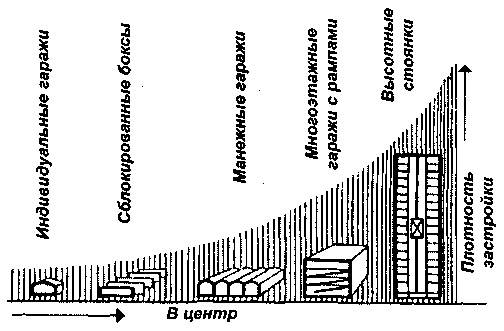

Рис. 3.6. Районирование типов автостоянок в городской среде

Принципы целесообразного размещения автостоянок от периферии к центру – от отдельных гаражей до многоярусных стоянок – складов.

К недостаткам многоярусных стоянок – складов можно отнести ограниченный функциональный набор услуг (обычно только хранение), в отличие, от гаражей, располагающихся вдали от городских и коммерческих центров или в небольших городских поселениях при ковровой или блочной застройке (рис. 3.7, 3.8, 3.9)

Рис. 3.7. Гараж для автолюбителей, принадлежащий жителям и. небольшого городского поселения

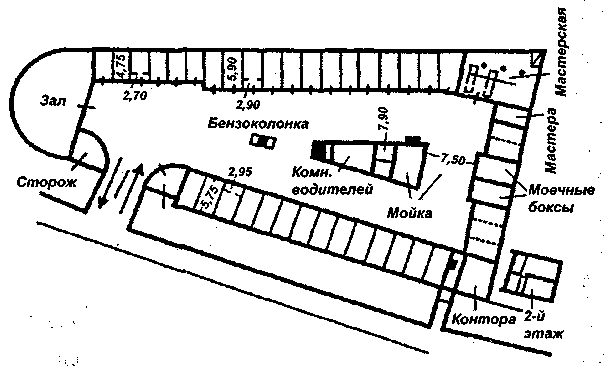

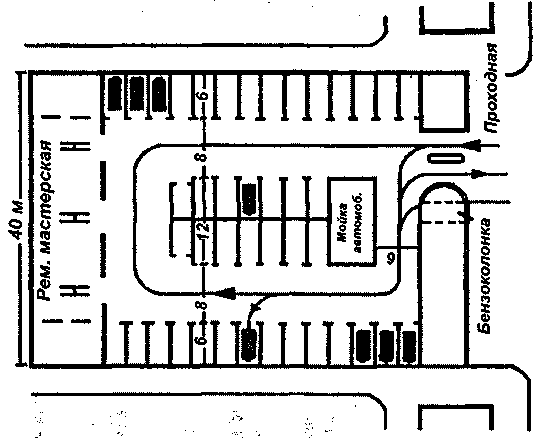

Рис. 3.8. Гараж – стоянка в узком дворе квартала блочной застройки

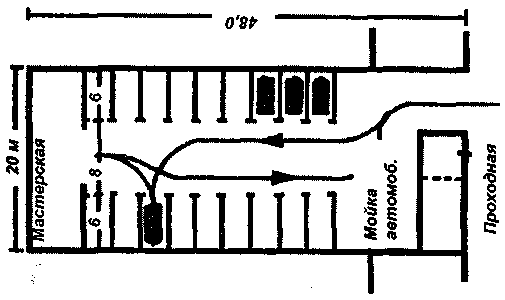

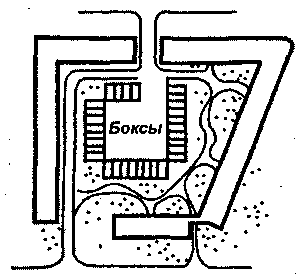

Рис. 3.9. Одноэтажный гараж – стоянка при ковровой застройке и наличии свободных пространств

Существуют и другие типы автостоянок:

1. индивидуальные гаражи – металлические «ракушки» и железобетонные, устилающие все свободное пространство;

2. сблокированные боксы (кооперативная форма содержания машин) (рис. 3.10);

Рис. 3.10. Содержание машин в сблокированных боксах

3. стоянки манежного типа; автомобили размещаются на больших площадях под навесами в закрытых зальных помещениях, наземных или подземных (под площадями, скверами, городскими дворами, в склонах оврагов и т. д.); ширина проездов в зависимости от типов автомобилей может составлять 3,8 – 7,0 м, при размещении в боксах автомобилей – 4,0 – 8,0 м.

4. специализированные многоэтажные гаражи.

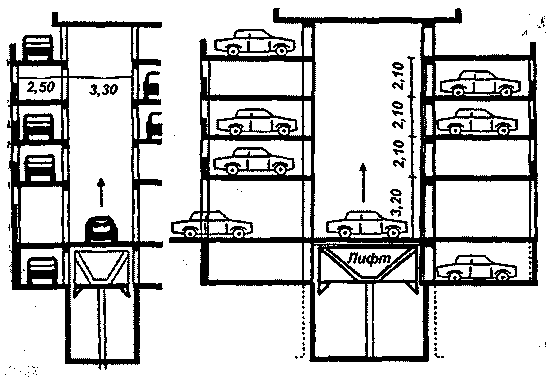

Существуют гаражи, полностью оснащенные подъемниками (рис. 3.11), что дает возможность наиболее эффективно использовать площадь помещения. Управление осуществляет водитель автомобиля при въезде в гараж путем кодового включения. Такие полностью автоматизированные сооружения могут иметь до 20 этажей. При высоте до 10 этажей устанавливаются подъемники с гидравлическим приводом. Многоэтажные гаражи не рассчитаны на постоянное пребывание в них людей, высота этажей пониженная – 2,1 м.

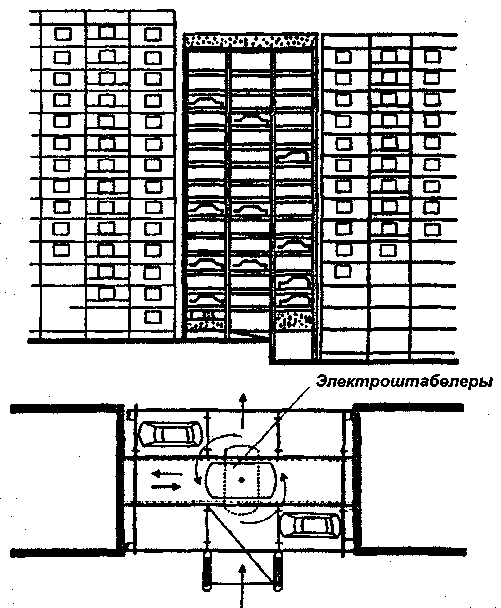

Рис. 3.11. Высотные стоянки – склады, оборудованные электроштабелерами, между торцами соседних зданий

Каждый подъемник обслуживает 40 – 80 легковых автомобилей. Время, затрачиваемое на установку одного автомобиля на стоянку и выезд из нее, составляет 1 – 2 минут.

При очень узком земельном участке возможно «поперечное штабелирование» автомобилей, при котором их продольные оси параллельны продольной оси гаража (рис. 3.12).

Рис. 3.12. Поперечное штабелирование

22. Расстановка автомобилей на стоянках

Способы расстановки подвижного состава на автомобиле – местах хранения в АТП зависят от типа стоянки (открытой или закрытой).

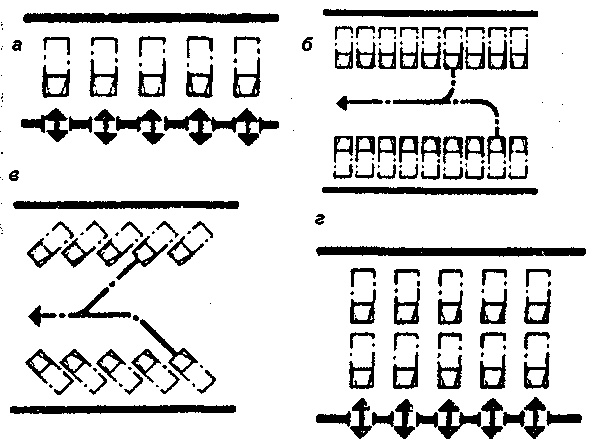

Расстановка подвижного состава в стоянках закрытого типа может быть тупиковой и прямоточной, 1 – й 2 – рядной, с проездом и без проезда, 1 – й 2 – сторонней, прямоугольной и косоугольной (рис. 3.13).

Рис. 3.13. Схемы расстановки автомобилей в закрытых помещениях для хранения

При тупиковой расстановке допускается не более двух, а при прямоточной – не более восьми рядов. В случаях одновременного хранения автомобилей различных категорий допускается 3 – рядная тупиковая расстановка или 10 – рядная прямоточная расстановка для автомобилей меньших размеров.

Однорядная расстановка обеспечивает независимый выезд с места всех автомобилей. При двух – и многорядной расстановках независимый выезд имеют автомобили только 1 – го ряда. Прямоточная многорядная расстановка применяется для однотипного крупногабаритного подвижного состава (автобусов, автопоездов), когда их выпуск и возврат происходят по расписанию. Для автопоездов тупиковая расстановка не допускается.

При тупиковой расстановке в помещениях заезд автомобиля обычно выполняется задним ходом, а выезд с места – передним (рис. 3.14, а), так как это требует меньшей площади и обеспечивает быстрый выезд. При тупиковой расстановке на открытой площадке при использовании средств облегчения пуска двигателей в холодное время автомобили обычно устанавливаются на место передним ходом (рис. 3.14, б).

Прямоточная расстановка (рис. 3.14, в) имеет преимущество перед тупиковой, поскольку она исключает применение заднего хода. Это становится ощутимым с увеличением габаритных размеров подвижного состава и ухудшением его маневренности.

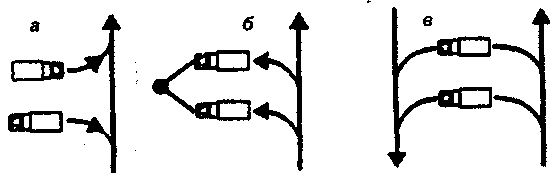

Рис. 3.14. Способы установки автомобилей на место хранения

По углу расстановки автомобилей к оси внутреннего или наружного проезда расстановка подразделяется на прямоугольную (рис. 3.15, а) и косоугольную (рис. 3.15, б). При прямоугольной расстановке продольная ось автомобиля и ось проезда находятся под углом 90 °, а при косоугольной этот угол составляет обычно от 30 до 60 °. Разновидностью косоугольной расстановки является паркетная (рис. 3.15, в).

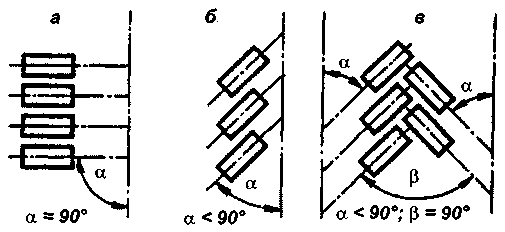

Рис. 3.15. Расстановка автомобилей относительно оси проезда;

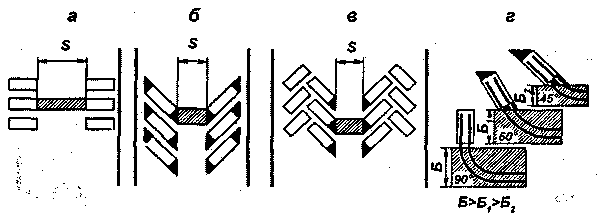

Прямоугольная расстановка (рис. 3.16, а) требует большей ширины проезда, чем косоугольная, однако по площади она экономичнее косоугольной. при косоугольной расстановке возникает неиспользуемая площадь, образуемых перед автомобилем и позади него (на рисунках зачернены). сокращается ширина проезда, но увеличивается его длина (рис. 3.16, г).

Рис. 3.16. Изменение площади проезда в зависимости от способа расстановки (Б, Б1 иБ2 – ширина проезда)

С уменьшением угла расстановки увеличиваются площадь треугольника и длина проезда, в результате общая площадь, несмотря на сокращение ширины проезда, возрастает (рис. 3.16, б).

При паркетной расстановке число треугольников уменьшается (рис. 3.16, в), благодаря чему по экономичности она занимает промежуточное значение между прямоугольной и косоугольной расстановками.

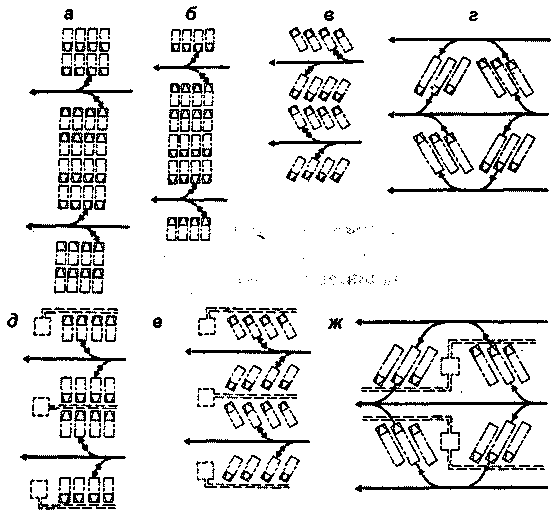

Расстановка автомобиле – мест хранения на открытых площадках зависит от типа подвижного состава и наличия устройств для подогрева автомобилей в холодное время года (рис. 3.17). Схемы а – г предназначены для расстановки подвижного состава без устройств для подогрева автомобилей, схемы д – ж – с устройствами для подогрева. Расстановка по схемам а, б, д предназначена для хранения одиночных автомобилей и автобусов; по схемам в,е – для автопоездов в составе автомобиля – тягача с полуприцепами и сочлененных автобусов; по схемам г,ж – для автопоездов в составе автомобиля с одним или несколькими прицепами.

Рис. 3.17. Схема расстановки подвижного состава на открытых площадках хранения

При размещении подвижного состава на открытых площадках рекомендуется принимать угол между продольной осью автомобиля и осью внутреннего проезда для одиночных автомобилей и автобусов 90 °, а для автопоездов и сочлененных автобусов – 45 – 60 °.

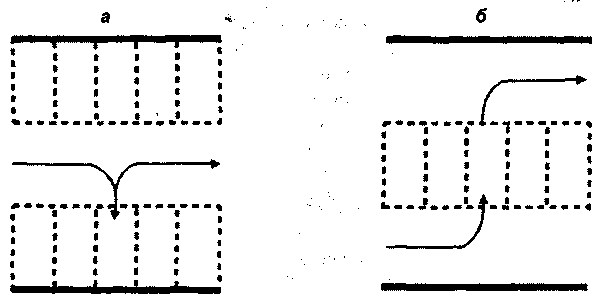

На рисунке 3.18 показаны способы парковки индивидуальных владельцев автомобилей:

а) тупиковый (въезд задним ходом, выезд – передним);

б) прямоточный (въезд и выезд передним ходом).

Рис. 3.18. Способы парковки автомобилей: а – тупиковый; б – прямоточный

Прямоточный способ парковки практически не применяется в связи с неэкономичным расходом площади и однородной расстановкой автомобилей, обеспечивает безопасную схему движения автомобилей (отсутствуют пересекающиеся и встречные пути).

При проектировании автостоянок с боксовым хранением применяется прямоугольная схема организации мест хранения. При манежном хранении может быть использована любая схема расстановки: расположение под углом 60, 45, 30 ° к оси проезда.

наиболее экономичной по площади на один автомобиль является стоянка манежного типа с перпендикулярным расположением автомобилей к оси проезда.

для организации безопасного движения автомобилей по проездам необходимо обеспечить:

– одностороннее движение во всех проездах;

– для выезжающих автомобилей кратчайшие пути к выездным рампам.

При известном способе расстановки автомобилей размеры стоянки определяются:

1) числом автомобиле – мест хранения;

2) габаритными размерами автомобилей (прицепов);

3) нормируемыми расстояниями между автомобилями, а также между автомобилями и элементами здания;

4) шириной проезда, необходимого для маневрирования автомобилей при их установке на место хранения и выезда с него.

5) расположение колонн, размеры несущих перекрытий.

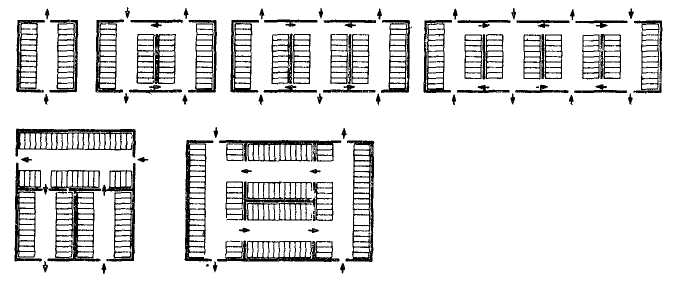

Рис. 4.27. Планировочные схемы стоянок

Нормируемые расстояния от автомобиля до элементов здания в зонах хранения установлены ОНТП (табл. 4.5) в зависимости от категории автомобилей.

1. Продольные стороны автомобилей

2. Стена и автомобиль

3. Продольная сторона автомобиля и колонна

4. Передняя сторона автомобиля и стена

5. Задняя сторона автомобиля и стена

6. Автомобили, стоящие друг за другом
