7. Телескопические стойки. Потеки амортизаторной жидкости и «потение» не допускаются.

Для проверки шаровых опор подставьте под нижний рычаг опору.

Внимание

При работе на подъемнике соблюдайте осторожность: не уроните автомобиль, опуская его на опору.

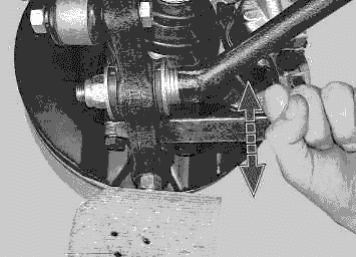

8. Для проверки шаровых опор вставьте между нижним рычагом и поворотным кулаком монтажную лопатку и перемещайте ее свободный конец вверх-вниз. Если ощущается перемещение кулака относительно рычага, в опоре зазор и ее необходимо заменить.

9. Повторите проверку для шарниров с противоположной стороны. Удалите опору из-под автомобиля.

Проверяйте состояние задней подвески снизу автомобиля, установленного на подъемнике или осмотровой канаве. На резиновых деталях подвески не допускаются:

– признаки старения резины;

– механические повреждения.

На резинометаллических шарнирах не допускаются:

– признаки старения, трещины;

– одностороннее выпучивание резинового массива.

Дефектные детали замените.

Проверьте, нет ли механических повреждений (деформаций, трещин и пр.) элементов подвески.

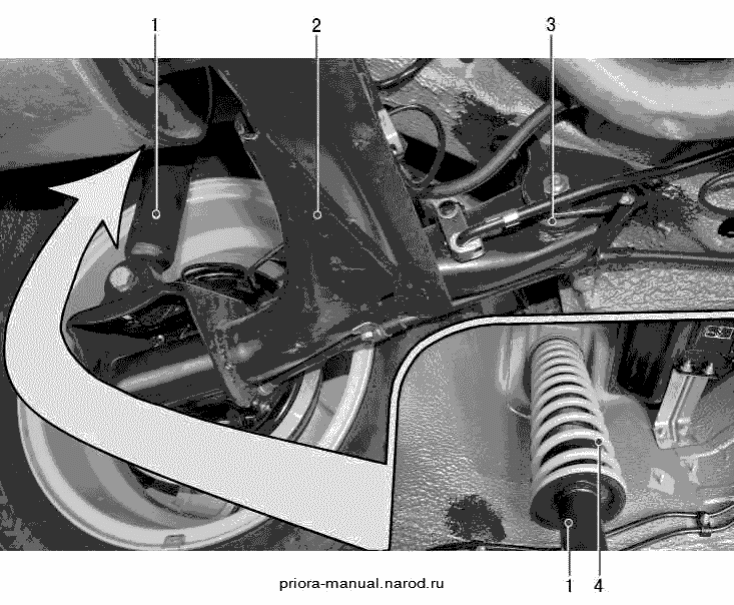

Рисунок 4.3. Детали задней подвески: 1 – амортизатор задней подвески; 2 – балка задней подвески; 3 – резинометаллический шарнир; 4 – пружина

Расположение проверяемых элементов задней подвески показано на Рисунок 4.3.

При проверке внимательно осмотрите следующее.

1. Резиновые втулки нижних

шарниров…

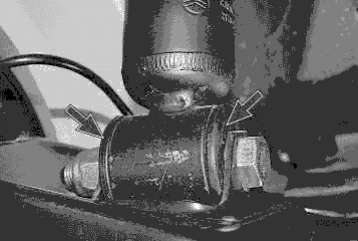

2. …резинометаллические шарниры балки задней подвески…

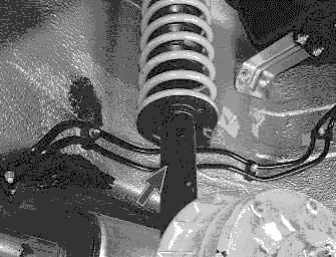

3. …амортизаторы (потеки жидкости, «потение» не допускаются).

Рекомендация

Обратите внимание на систему выпуска отработавших газов. Посторонние стуки, издаваемые ею, часто принимают за стук в задней подвеске. Применение нестандартных деталей или обрыв элементов подвески дополнительного и основного глушителей может вызвать сильный стук, особенно при перегазовках. Для проверки остановите двигатель, внимательно осмотрите систему выпуска, проверьте надежность крепления и подвеску системы выпуска отработавших газов. Взявшись за конец выхлопной трубы (чтобы не обжечься, наденьте перчатки), покачайте глушитель вверх-вниз и из стороны в сторону — стуков быть не должно.

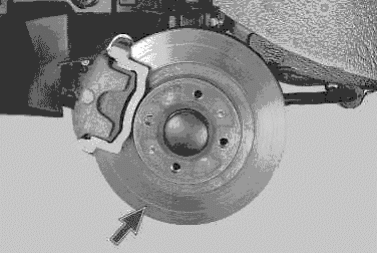

Проверяйте состояние рабочих поверхностей тормозного диска без снятия его с автомобиля.

Вам потребуются: ключ для болтов колес, отвертка, штангенциркуль.

1. Снимите колесо.

2. Очистите тормозной диск.

3. Замерьте штангенциркулем толщину диска. Минимально допустимая толщина диска 17,8 мм (табл. 4.2). Если толщина диска меньше, замените его (смотрите «Тормозной диск»).

Таблица 4.2 Предельно допустимые размеры тормозных колодок, дисков и барабанов

Рекомендация

Рекомендуем заменять тормозные диски одновременно с обеих сторон.

6. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок меньше допустимой (смотрите табл. 4.2), замените тормозные колодки (смотрите «Замена передних тормозных колодок»).

При неравномерном износе накладки или неодинаковом износе накладок одного тормозного механизма замените весь суппорт в сборе или рабочие цилиндры (смотрите «Рабочий тормозной цилиндр (перед)»).

8. Измерьте толщину фрикционных накладок штангенциркулем или линейкой.

Советы

Заменяйте колодки в следующих случаях:

– толщина накладок менее 1,5 мм;

– поверхность накладок замаслена;

– накладки непрочно соединены с основанием.
