4. Ориентирование линий местности
Ориентировать линию – значит определить ее направление относительно истинного, осевого или магнитного меридиана. Истин-ным является географический меридиан, проходящий через данную точку, а плоскость магнитного меридиана есть вертикальная плос-кость, проходящая через концы свободно подвешенной в этой точке магнитной стрелки. В зависимости от того, какой меридиан принимается за исходное направление, различают азимуты , дирекционные углы и румбы .
Истинным
азимутом А
называется горизон-тальный угол,
отсчитыва-емый по ходу часовой стрелки
от северного нап-равления истинного
мери-диана до направления данной линии.
Азимут данного направления ВС
называется прямым,
а противоположного нап-равления СВ
- обратным. Так А1,
А2
,
А3
- прямые азимуты
линии ВС в
точ-
Х
У
В
С
А2
А1
А3
А1
А’2
А’1
А’3
ках 1, 2 и 3. Обратные азимуты: А’1 , А’2 , А’3 отличаются от прямых на 1800:
А’i = Ai + 1800 .
В точках 2 и 3 азимуты А2 и А3 отличаются от А1 на величину сближения меридианов :
А2 = А1 - зап , А3 = А1 + вост .
На картах указывается сближение меридианов в средней точке ее листа по отношению к осевому меридиану зоны. Этого достаточно для решения инженерных задач в пределах всего листа.
Магнитный азимут AM – это горизонтальный угол, отсчи-тываемый по ходу часовой стрелки от северного направления магнитного меридиана до направления данной линии.
Угол между истин-ным и
магнитным ме- ридианами называется
склонением магнитной
стрелки
, отсюда: А2
= АМ2
+
вост,
А3 =
АМ3
- зап
.
На территории стра-ны
колеблется от 0 до 150.
На картах указы-вается среднее склоне-ние
магнитной стрелки в районе изображенного
на ней участка . Кроме
X
У
В
С
AM2
AM3
того, различают годовые, вековые , суточные изменения величины .

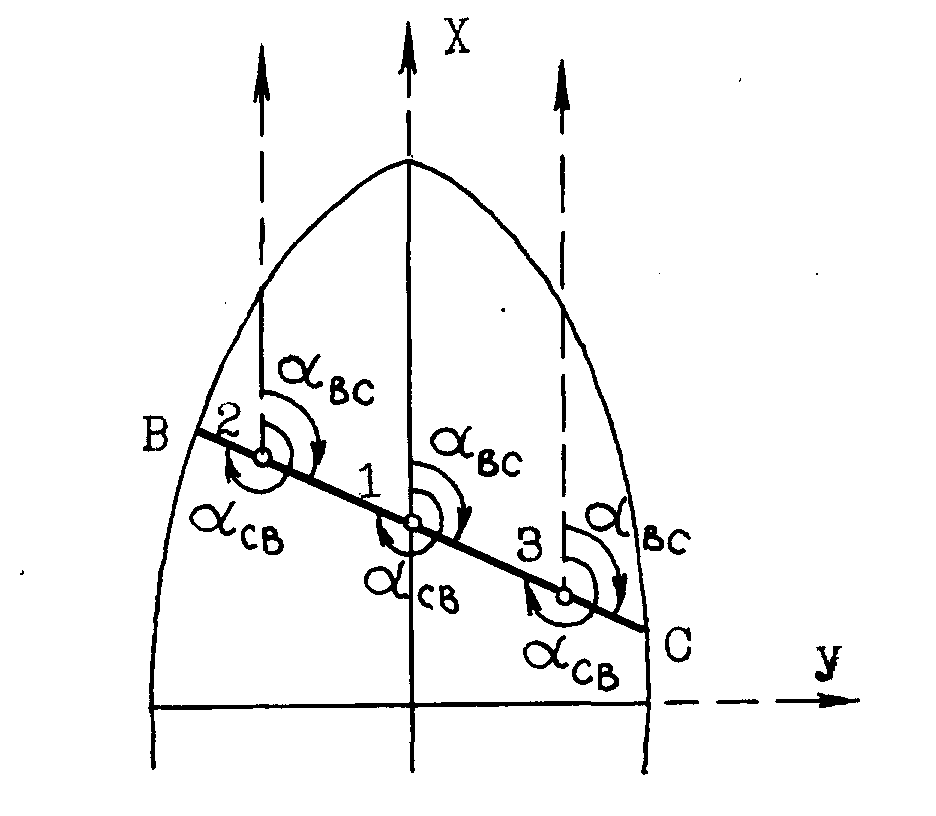

Дирекционным углом называется горизонтальный угол , отсчитываемый по ходу часовой стрелки от северного направления осевого меридиана зоны (оси абсцисс Х) или параллельной ему ли-нии до направления данной линии.
ВС - прямой дирекционный угол направления ВС,
СВ = ВС +1800 - обратный дирекционный угол направления СВ .
В отличие от азимутов
ди-рекционный угол линии в лю-бой ее
точке сохраняет свою величину.
Дирекционные углы и азимуты изменяются
от 0 до 3600.
На практике часто вместо дирекционных
углов пользу-ются румбами. Румбом
назы-вается острый
горизонталь-ный угол r
, отсчитываемый от ближайшего (северного
или южного) направления оси абс-цисс X
(или параллельной
ей
Х
У
В
С
линии) до направления данной линии.
Дирекционные углы Румбы
X
X
Cевер Север Север Север
4 1 4
1
1
r4
r1
Запад
Восток У
Запад Восток У
Запад 4 2 Восток Запад Восток
3 r3 r2
3 2 3 2
Юг
Юг
Юг
Юг
Между дирекционными углами и румбами r существуют следующие соотношения (см. таблицу).
Номер чет-верти
|
Формулы перехода |
|||
от к r |
от r к |
|||
Величина |
Румб r |
Наз-вание румба |
Дирекционный угол |
|
I |
00 1 900 |
r1 = 1 |
CВ |
1= r1 |
II |
900 2 1800 |
r2=1800-2 |
ЮВ |
2 = 1800 - r2 |
III |
1800 3 2700 |
r3=3-1800 |
ЮЗ |
3 = r3 + 1800 |
IV |
2700 4 3600 |
r4=3600-4 |
СЗ |
4 = 3600 - r4 |
