1 Обноска Гвоздь 6.8. Вынос нулевого горизонта

Отметки элементов зданий и сооружений указаны в проекте от-носительно нулевого горизонта, за который принимают поверхность пола первого этажа. Этой поверхности соответствует проектная абсолютная отметка H_ПР.

Ги нRр a b Столб обноски Уровенная поверхность

Вынос этой проектной отметки в натуру осуществляется следующим образом:

1. Устанавливают нивелир между репером Rp и столбом обноски, на котором будет отмечен нулевой горизонт. Приводят нивелир в рабочее положение и берут отсчет а по рейке, установленной на репере.

2. Вычисляют горизонт инструмента ГИ = H_Rp + а и опреде-ляют отсчет b по рейке, если бы ее пятка находилась на уровне нулевого горизонта, а именно b = ГИ - H_ПР.

3. Прислоняют рейку к столбу обноски, наводят на нее зрительную трубу и по команде наблюдателя перемещают рейку вверх-вниз до тех пор, пока отсчет по ней не будет равен вычисленному b . В этот момент отмечают на столбе риской, чертой или гвоздем положение пятки рейки.

Аналогичным образом выносят нулевой горизонт и на другие столбы обноски. В дальнейшем отметка нулевого горизонта условно принимается за 0,000м и от нее ведутся все измерения в верти-кальной плоскости. При этом подвальная часть здания имеет отри-цательные отметки, надземная часть - положительные отметки.

По описанной методике можно вынести на местности любую проектную отметку, обозначив ее откраской на стене, забитым в землю колышком или другим способом.

16.9. Передача отметок по вертикали

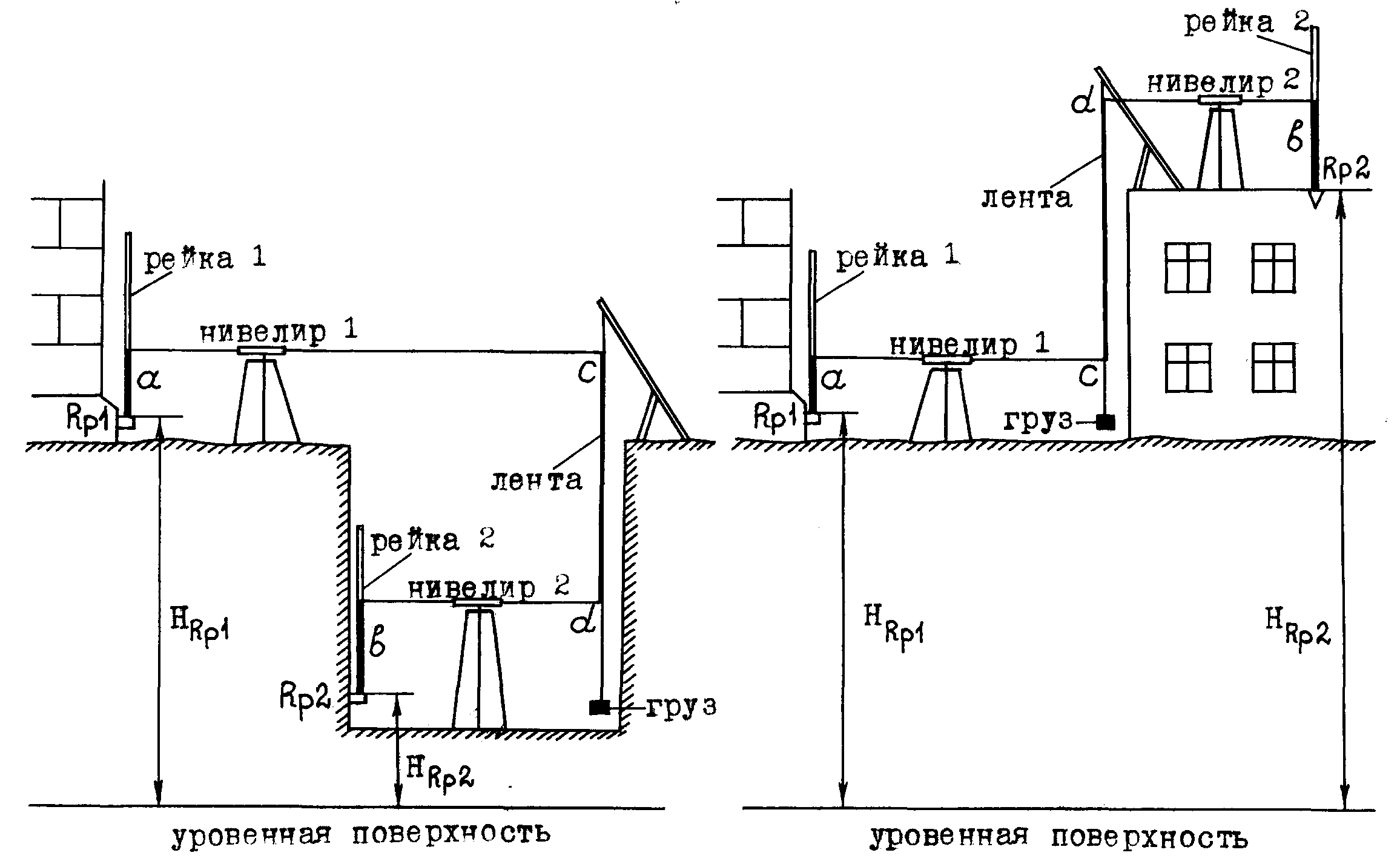

При рытье котлована, при возведении надземной части соору-жений возникает задача передачи отметок по вертикали, а именно на дно котлована или на монтажный горизонт для контроля строи-тельства в вертикальной плоскости. Работа выполняется в следую-щей последовательности:

1. Закрепляют временный репер Rp2, на который будут пере-давать отметку.

2. На консольной опоре подвешивают ленту или рулетку с грузом.

3. Между реперами Rp1 и Rp2 и лентой устанавливают два нивелира и приводят их в рабочее положение.

4. По команде одновременно берут отсчеты c и d по ленте. Затем берут отсчеты по рейкам на реперах а и b. Одновременность отсчетов по ленте гарантирует от ошибок за счет возможных смещений ленты по вертикали.

5. Вычисляют отметку репера Rp2:

• в первом случае ;

- во втором случае .

В дальнейшем все измерения в вертикальной плоскости в котловане или на монтажном горизонте ведут от репера Rp2.

16.10. Построение на местности линий заданного уклона

Э

Задача может быть выполнена спо-собом наклонного или горизонтального визирного луча.

Cпособ наклонного визирного луча заключается в следующем:

1. В заданном направлении откла-

дывают от точки А расстояние d и от-

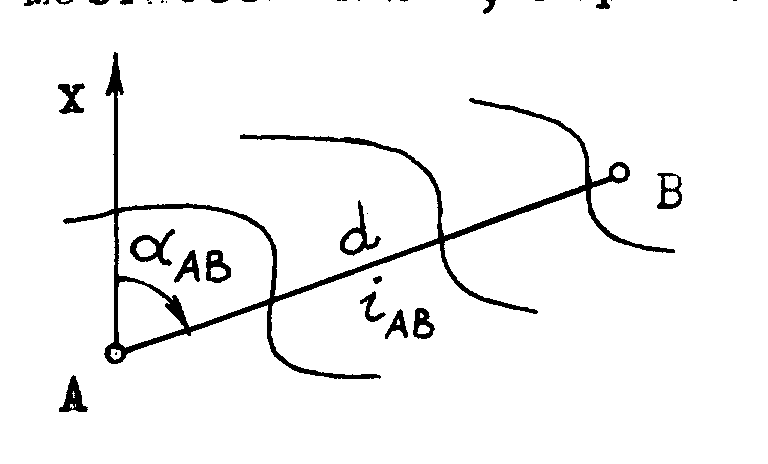

та задача возникает при строительстве дорог, каналов, сетей канализации и др. Пусть от точки А требуется построить и закрепить на местности линию АВ, горизонтальное проложение которой d, а проектный уклон i_АВ.

Х

В

А

мечают на местности точки 1, 2, 3,..., В через определенный линей-ный интервал d’.
