2.2. Основные формы рельефа местности
Рельефом называется совокупность разнообразных неровнос-тей земной поверхности.
Все формы рельефа можно разделить на 5 групп: гора, котло-вина, хребет, лощина, седловина .
3
2
4
1 5
г о р а
6
Горой называется возвышенность конической формы. Боковые поверхности горы называются скатами, которые в нижней части заканчиваются подошвой. Характерные точки и линии горы: 3 (вершина); 1, 6…(подошва); 2, 4, 5…(перегибы скатов); линия подошвы.
1
к о т л о в и н а 5
4
2
3
Котловиной называют углубление конической или чашеоб-разной формы. Боковые поверхности котловины называются ската-
ми, которые в верхней части заканчиваются бровкой. Характерные точки и линии котловины: 1, 5…(бровка); 3 (дно); 2, 4…(перегибы скатов); линия бровки.
Хребет представляет собой возвышенность удлиненной фор-мы, постепенно понижающуюся в одном направлении. Линию вдоль хребта, проходящую по самым высоким точкам, называют водораз-делом , а бока хребта – скатами. Характерные точки хребта: пере-гибы линии водораздела в горизонтальной и вертикальной плоскостях и перегибы скатов.
Лощина – углубление удлиненной формы, понижающееся в одном направлении. Линию вдоль лощины, проходящую по самым низким точкам, называют водосливом или тальвегом, а бока лощи-ны – скатами. Характерные точки лощины: перегибы линии водо-слива в горизонтальной и вертикальной плоскостях и перегибы скатов.

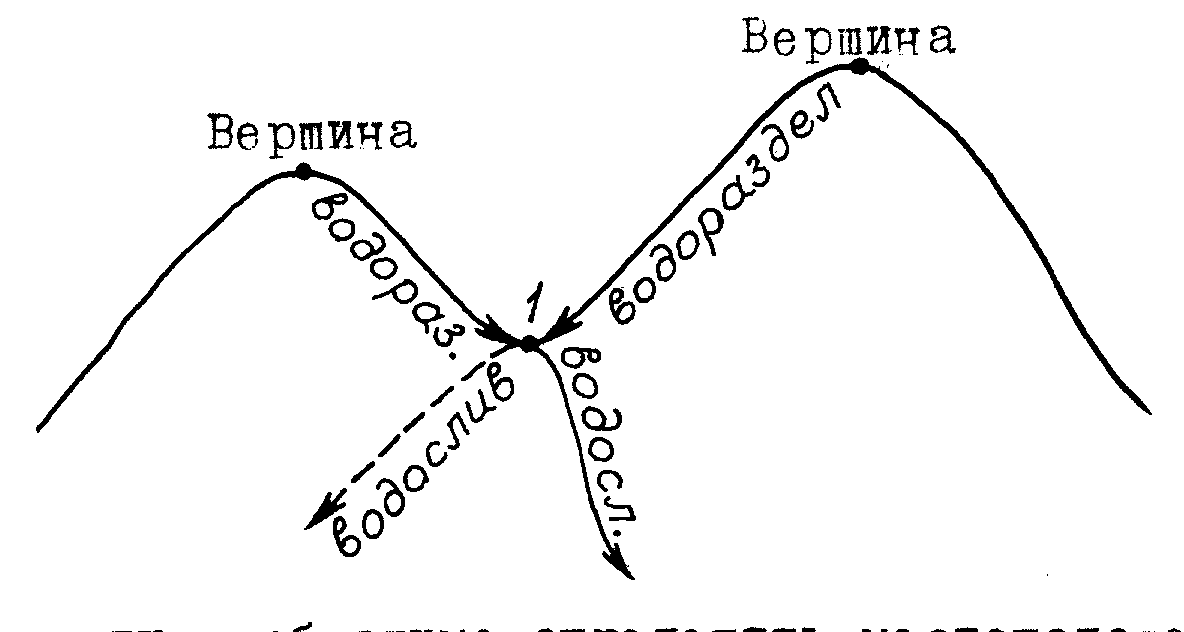

Седловина – это сочетание двух хребтов со сходящимися во-доразделами в характерной точке 1 и двух лощин с расходящимися от этой точки водосливами.
Вершина
Вершина
1
Для изображения рель-ефа
местности необходи-мо прежде всего
опре-делить местоположение,
т.е. координаты, а также высоты
характерных то-чек этой местности. Существуют различные
способы изображения ре-льефа на планах
и картах:
перспективный, способ числовых отметок, штриховой, способ от-мывки, пунктирный. Основным способом изображения рельефа на топографических планах и картах является способ горизонталей.
2.3. Изображение рельефа горизонталями
Горизонталью называется кривая, проходящая через точки земной поверхности с одинаковыми высотами. Примером горизон-тали может служить береговая линия стоячей воды.
Рассечем часть физической поверхности Земли уровенными поверхностями, равноотстоящими одна от другой. Следы сечения образуют горизонтали, которые спроектируются на горизонтальную плоскость М в виде замкнутых линий.
В
