10.5. Измерение вертикальных углов теодолитом

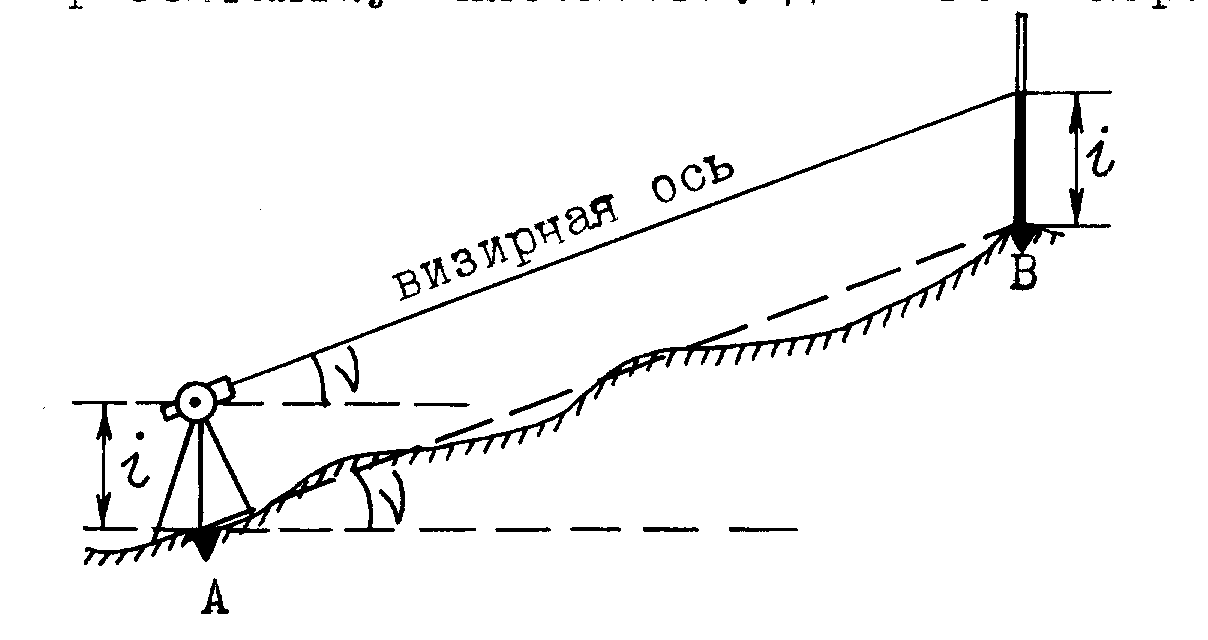

Вертикальным углом (или углом наклона линии местности АВ) называется угол , составленный визирной осью и ее проекцией на горизонтальную плоскость. Для его измерения необходимо, чтобы визирная ось зрительной трубы была параллельна линии местности АВ. Для этого следует измерить высоту инструмента i, отметить ее на вешке (рейке) в точке В и наводить среднюю горизон- тальную нить сетки на эту метку. Иными словами, для измерения
действительных углов
наклона линий местности необходимо
визировать на
высоту инструмента.
Для измерения углов наклона теодолит
снабжен верти-кальным
градуированным
кругом, скрепленным со зрительной
трубой. Если
установить ви-зирную ось зрительной
трубы VV в
горизонталь-
Вешка или рейка
В
А
ное положение, то нулевой диаметр отсчетного устройства (прохо-дящий через центр круга и отсчетный индекс И ) должен совпасть с линией О-О. Это несовпадение характеризуется местом нуля (МО) - отсчетом по вертикальному кругу, когда визирная ось трубы VV горизонтальна, а пузырек уровня при алидаде находится в нуль-пункте.
о
о
V
V
Порядок измерения угла наклона следующий:
1. Установив теодолит в точке А и измерив высоту инструмента i, визируют на рейку в точке В так, чтобы средняя нить сетки располагалась на отсчете равном i. Берут отсчет КЛ = +641’.
2. Переведя трубу через зенит, вновь визируют на высоту ин-струмента i и берут отсчет КП = -639’.
У современных теодолитов применена секторная оцифровка вертикального круга с указанием знаков ”плюс” и “минус”. При взя-тии отсчетов необходимо обращать внимание на положение пузырька цилиндрического уровня при алидаде горизонтального круга.
3. Вычисляют место нуля МО и угол наклона :
МО
=
= (641’-639’)/2
= +001’,
= (КЛ-КП)/2 = (641’+639’)/2= +640’,
= (КЛ - МО) = 641 ’ - 001’ = +640’,
= (МО - КП) = 001’ + 639’ = +640’.
Внимание! По трем последним формулам должно получиться одно и то же значение угла наклона . Угол наклона может быть положителен или отрицателен. Для определения МО и необходи-мо выполнить одни и те же действия с той разницей, что при определении МО теодолит можно устанавливать в любом месте и визировать на любую точку.
10.6. Приведение места нуля (мо) к нулю
Величина МО не должна превышать 2t - двойной точности от-счетного приспособления теодолита. Если она больше, то производят юстировку, которая носит название: "приведение места нуля к нулю", и выполняется следующим образом:
1. Измеряют угол наклона на любую четко различимую точку местности. Оставляют трубу наведенной на эту точку и вычисляют МО и .
2. Наводящим винтом 18 зрительной трубы устанавливают на вертикальном круге отсчет, равный углу наклона (при этом пере-крестие сетки сместится с точки наводки).
3. Вертикальными исправительными винтами сетки нитей возвращают перекрестие в точку наводки.
Следует помнить, что МО не зависит от углов наклона и его значение в процессе работы не должно меняться.
