6.3. Порядок определения превышения на станции

1. Нивелир устанавливают посредине между нивелируемыми точками и приводят в рабочее положение по круглому уровню 10.

2. Наводят зрительную трубу на рейку, установленную на зад-ней точке, приводят пузырек цилиндрического уровня «в контакт» с помощью элевационого винта 2 и по средней нити сетки берут отсчет в мм сначала по черной, а затем по красной сторонам рейки.

3. Наводят трубу на рейку, установленную на передней точке и действия п.2 повторяют.

4. Вычисляют превышение как разность задних и передних отсчетов.

Примечание:

• все записи ведутся в нивелирном журнале установленного образца;

• если рейка односторонняя (как РН-05), то после выполнения пп.1-3 меняют высоту инструмента и действия пп.1-3 повторяют, а затем выполняют п.4, получая для контроля два значения пре-вышения;

• если на станции имеются промежуточные точки, то отсчет на них берут лишь по черной стороне рейки (если рейки двух-сторонние), либо при втором горизонте инструмента (если рейки односторонние).

6.4. Поверки нивелира н-з

Выполнить поверки нивелира значит - проверить соблюде-ние идеальной геометрической схемы прибора. Основное тре-бование, которое должен удовлетворять нивелир - это па-раллельность оси UU цилин-дрического уровня 4 и визир-ной оси VV зрительной трубы.

Другие требования (параллель-

C етка нитей O

m U₁

V V

m

U U

O U₁

ность оси U₁U₁ круглого уровня 10 и оси вращения прибора ОО, а также перпендикулярность средней нити mm сетки и оси ОО ) носят второстепенный характер и служат для удобства пользования ниве-лиром.

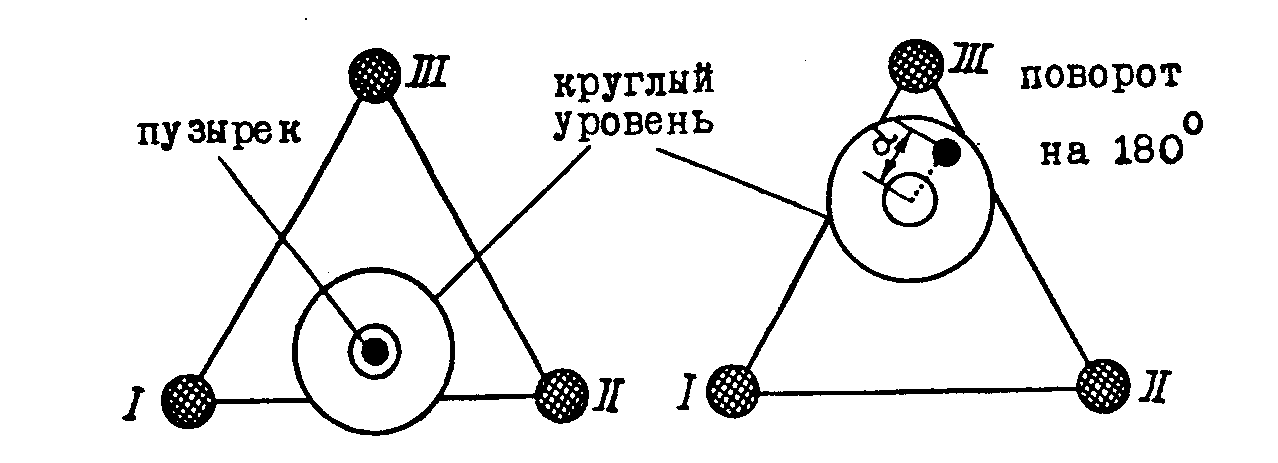

1-я поверка - ось круглого уровня U₁U₁ должна быть парал-лельна оси вращения прибора ОО (U₁U₁ // ОО ).Это необходимо для того, чтобы, после приведения пузырька круглого уровня 10 в нуль-пункт, ось ОО заняла отвесное положение. Поверку выполняют так:

Вначале подъемными вин-тами I, II и III приводят пузырек круглого уровня 10 в нуль-пункт. Затем поворачи-вают трубу (поворачивается

Пузырек

Уровень

Пово-рот на 1800

вместе с ней и круглый уровень 10) на 180°.

Если пузырек остался в нуль-пункте, то условие поверки вы-полнено. Если пузырек сошел с нуль-пункта, то его перемещают по направлению к нуль-пункту на половину схода d/2 с помощью ис-правительных винтов 11 уровня. Поверку и юстировку повторяют до тех пор, пока пузырек не остается в нуль-пункте при любой ориен-тации зрительной трубы.

2

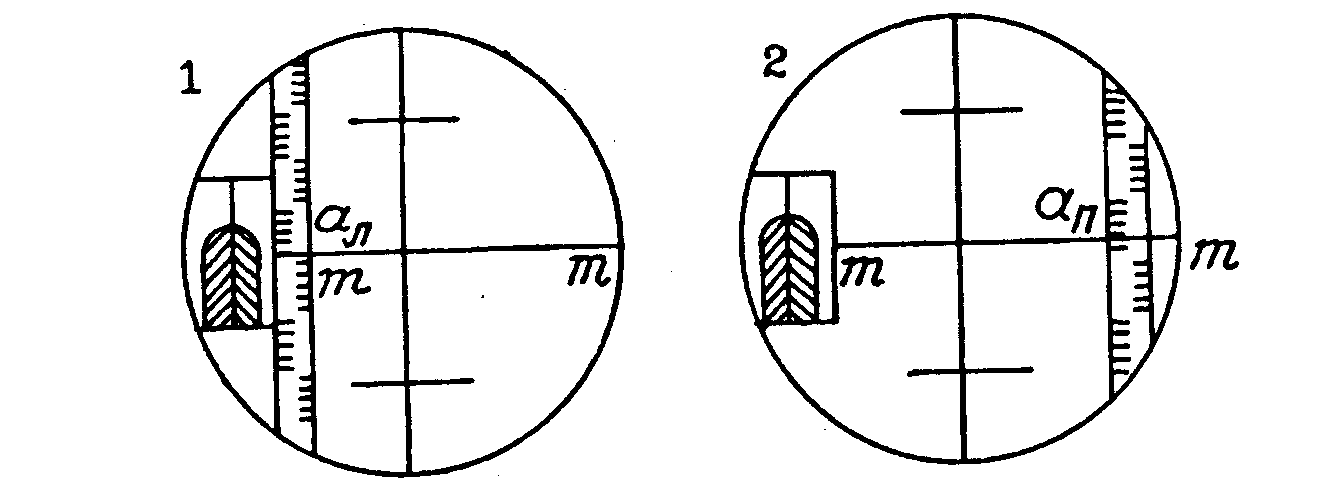

Приведя нивелир в рабочее положение, визируют на рейку, установленную в 50-70м от при-бора. Берут отсчеты по рейке а_Л и а_П, помещая ее изображение с

-я поверка - средняя нить mm сетки должна быть перпен- дикулярна оси вращения OO (mm  OO). Иными словами, если ни-велир находится в рабочем положении (т.е. OO вертикальна ), то средняя нить сетки mm должна быть горизонтальна.

помощью наводящего винта 9 в левую - правую части поля зрения трубы. Условие поверки выполнено, если а_Л = а_П . В противном слу-чае оправу сетки необходимо развернуть так, чтобы отсчет по сред-ней нити был равен: а = (а_Л + а_П):2.

Эту поверку можно выполнить путем наведения вертикальной нити сетки на нить свободно висящего отвеса. Они должны совпадать.

3-я поверка (основная) - ось UU цилиндрического уровня 4 должна быть параллельна визирной оси VV зрительной трубы (UU // VV). Этим обеспечивается принцип геометрического нивели-рования: при положении пузырька цилиндрического уровня 4 в нуль-пункте его ось UU горизонтальна. И если она параллельна VV , то VV также будет горизонтальна.

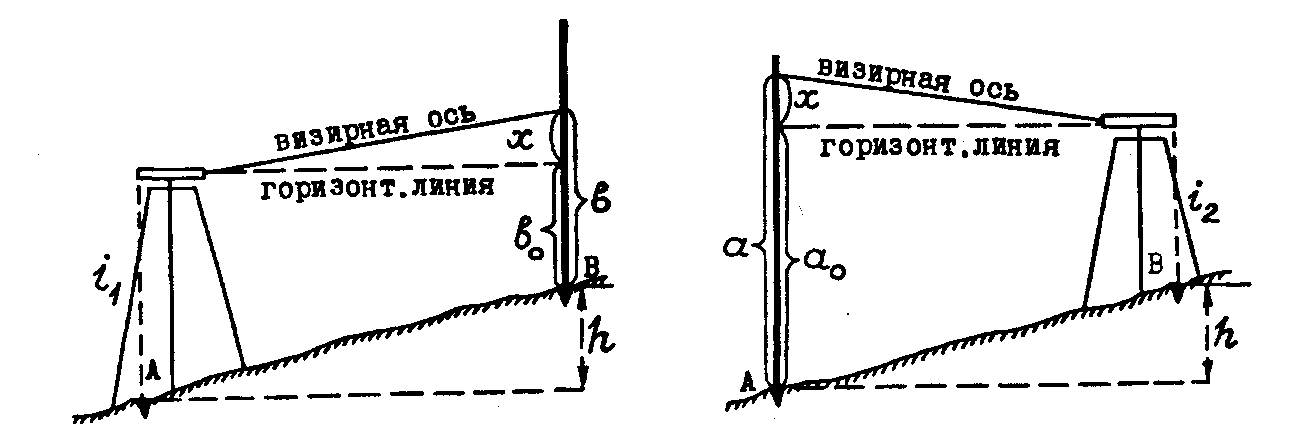

Поверка выполняется методом двойного нивелирования «вперед» двух точек. На местности на расстоянии 50-70м друг от друга закрепляют колышками две точки А и В. В точке А ус-танавливают нивелир так, чтобы окуляр располагался примерно над ней и приводят прибор в рабочее положение. Измеряют высоту инструмента i₁ и берут отсчет b по рейке, установленной на точке В (при этом пузырек цилиндрического уровня необходимо привести в нуль-пункт с помощью элевационного винта 2).

Затем нивелир устанавливают в точке В, приводят в рабочее положение, измеряют высоту инструмента i₂ и берут отсчет а по рейке, установленной в точке А. Оставив нивелир в точке В, проверяют, выполняется ли условие поверки.

Так, если UU не параллельна VV, то вместо правильных от-счетов а₀ и b₀ будут взяты неправильные отсчеты а и b, содержащие одну и ту же ошибку х. Выразим в обоих случаях значение пре-вышения h между точками: h=i₁ – b₀ = i₁ – (b – x), h=a₀ - i₂=(a – x) - i₂ ,

но поскольку эти равенства одинаковы, то приравняв их между собой, имеем i₁–(b–x)=(a– x)-i₂ ,отсюда 2x=a+b–i₁–i₂, следовательно:

.

Величина x не должна превышать ±4 мм. Если x получился больше (по модулю), то производят юстировку (регулировку):

1. Для второй станции (поскольку нивелир остался в точке В) вычисляют правильный отсчет а₀ = а – x с учетом знака x.

2. Наводят зрительную трубу на рейку в точке А и элева- ционным винтом 2 устанавливают среднюю нить сетки mm на пра- вильный отсчет а₀. При этом визирная ось трубы VV займет гори- зонтальное положение, но пузырек цилиндрического уровня 4 сместится с нуль-пункта.

3. Исправительными винтами уровня 4 пузырек возвращают в нуль-пункт. Теперь UU и VV горизонтальны, - значит параллельны.
