6.1. Нивелиры
Все нивелиры по точности делятся на три основные группы:
1. Высокоточные – Н-05 (для определения превышений с ошибкой не более 0,5 мм на 1км двойного хода).
2. Точные – Н-З (для определения превышений с ошибкой не более 3мм на 1км двойного хода).
3. Технические – Н-10 (для определения превышений с ошибкой не более 10мм на 1км двойного хода).
В этих обозначениях Н - от слова «нивелир».
По конструкции нивелиры подразделяются на две группы:
1. Нивелиры с цилиндрическим уровнем при зрительной трубе.
2. Нивелиры с компенсатором углов наклона (с индексом К, например, Н-ЗК ).
Часть моделей нивелиров Н-З и Н-10 выпускается с лимбами, которые служат для измерения горизонтальных углов (например, нивелиры Н-3Л, Н-10КЛ). Последующие модификации базовых моделей имеют перед буквой Н цифру 2 или 3, например 2Н-10Л.
6.2. Нивелиры с цилиндрическим уровнем
(на примере Н - 3)
Основными частями таких нивелиров являются: 1 - подставка с тремя подъемными винтами 12 (она служит в качестве основания прибора); 2 - элевационный винт (служит для приведения в нуль-пункт пузырька цилиндрического уровня 4 ); 3 - окуляр; 5 – кре-мальера; 6 - визир (для наведения на рейку «от руки»); 7 – объек-тив; 8 - закрепительный и 9 - наводящий винты зрительной трубы; 10 - круглый уровень (служит для приведения нивелира в рабочее положение с помощью подъемных винтов 12 ); 11 – исправитель-ный винт круглого уровня ( 3 шт.).
У нивелира Н-3 цилиндрический уровень контактный, изобра-жения концов пузырька которого видны в левой части поля зрения трубы, что достигается специальной призменной системой.
А б в Отсчет по рейке 1683
Нивелир Н-3: внешний вид (а), поле зрения трубы с изображением рейки с обратной (б) и прямой (в) оцифровкой шкалы
Нивелирные рейки применяются деревянные с сантиметровы-ми шашечными делениями. На нивелируемых точках рейки устанав-ливают вертикально. Связующие точки нивелирного хода закрепляют колышками, башмаками или костылями. Отсчет по рейке берется по средней нити сетки с точностью до 1мм. Перед каждым отсчетом пузырек цилиндрического уровня 4 приводят в нуль-пункт («в контакт») с помощью элевационного винта 2.

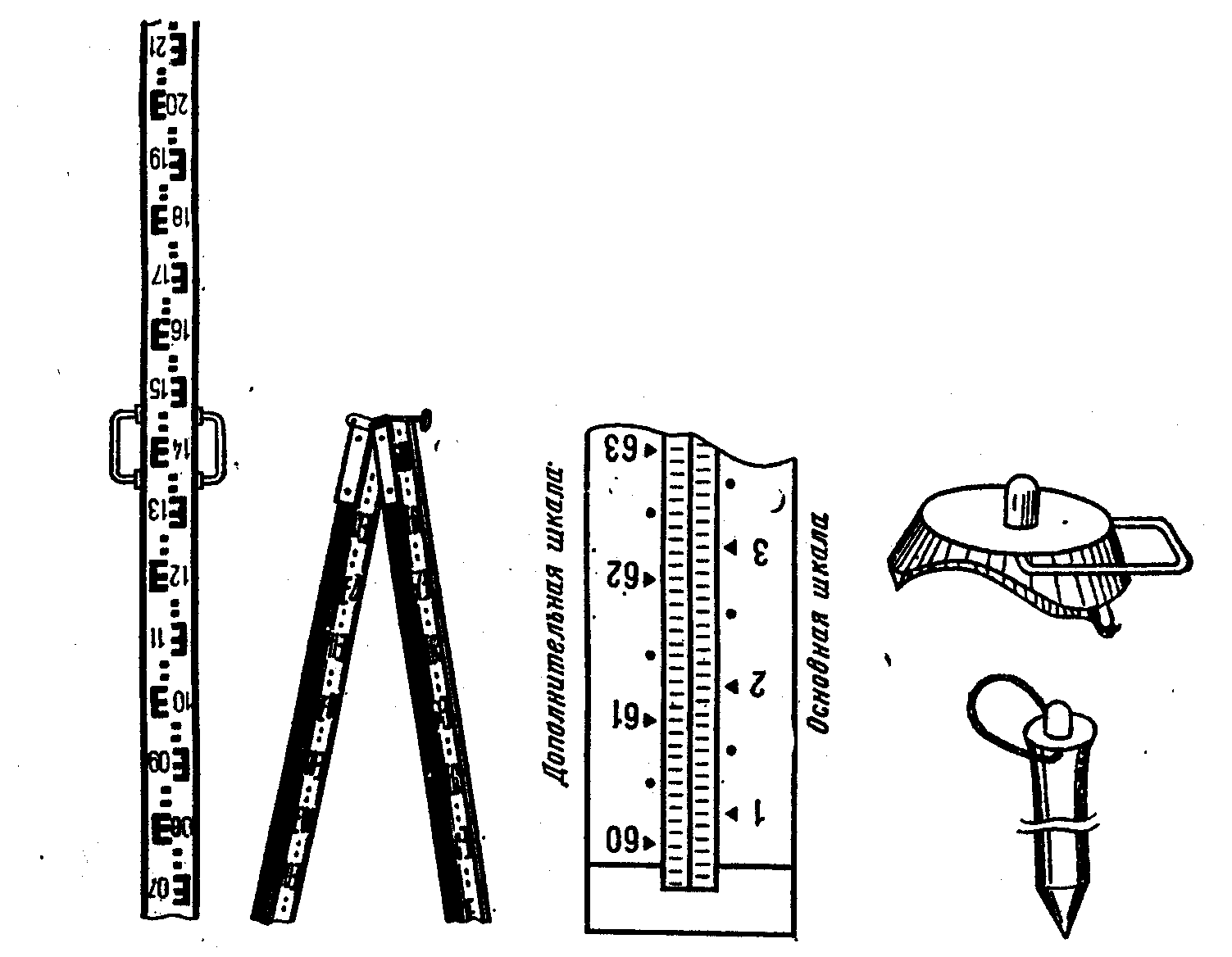

Рейка цельная
Рейка складная
Рейка с инварной
полосой
Башмак
Костыль
При нивелировании
применяются рейки РН-05,
РН-З
и РН-10
(здесь РН
обозначает - рейка нивелирная).
Рейка РН-05 длиной 3м и 1,2м с инварной полосой, на которой нанесены две штриховые шкалы, предназначена для высокоточного нивелирования.
Рейка РН-3 длиной 1,5м, 3м и 4м (3-метровые рейки могут быть цельные или складные, 4-метровые – складные) используется для точного нивелирования.
Рейка РН-10 длиной 4м складная, предназначена для тех-нического нивелирования.
На рейках РН-З и РН-10 на одной стороне нанесены санти-метровые шашечные деления черным цветом, на другой стороне - красным. Нуль делений черной стороны совпадает с опорной плос-костью пятки рейки, на красной стороне с плоскостью пятки совпа-дает отсчет 4687 или 4787 мм.
Для обозначения дополнительных характеристик реек применяются индексы: С - складная, П - прямая оцифровка шкал. Например, РН-10-ПС-4000 - рейка нивелирная с прямой оцифровкой, складная, длиной 4000 мм.
