Полевая рабочая станция mPc
В настоящее время происходит повсеместное внедрение в практику проведения исследовательских работ на скважинах достижений электронно-вычислительной техники и средств автоматизации.
Скважины газовых месторождений исследуются, главным образом, методом установившихся отборов. Однако высокая проницаемость коллекторов газовых месторождений Крайнего Севера РФ, обуславливает быстрое протекание нестационарных процессов в системе «пласт – скважина - шлейф», что требует создания для автоматизации исследований специальных средств, обладающих высоким быстродействием.
В НТЦ ООО «Надымгазпром» проведена разработка и внедрение в практику специальные исследования скважин с использованием электронно-вычислительного комплекса – полевой рабочей станции (ПРС). Полевая рабочая станция позволяет повысить эффетивность газдинамческих исследований скважин (ГДИС), том числе:
- увеличить объем и достоверности получаемой информации;
- уменьшить выпуска газа в атмосферу;
- снизить трудоемкости работ.
ПРС предназначена для сбора, обработки, хранения и визуализации информации в режиме реального времени при проведении ГДИС.
ПРС
Основные функции станции:
-измерение характеристик электрических сигналов, поступающих с датчиков физических параметров (давления и температуры) природного газа;
-автоматическая регулировка интервала между замерами в зависимости от скорости изменения входных сигналов (минимальный интервал – 0,5 сек);
-вычисление реальных значений параметров, характеризующих работу исследуемой скважины;
-отображение в режиме реального времени на экране дисплея результатов измерения и расчета в символьном и графическом виде;
-запись результатов измерений и расчета в энергонезависимую память для последующей их передачи на IBM совместимые компьютеры с помощью гибких магнитных дисков или через последовательный интерфейс RS-232.
-вывод результатов измерений в виде акта исследования скважины на принтер;
-переход в автономный режим работы с питанием от встроенных аккумуляторов, в случае отключения внешнего питания, без прерывания измерений параметров и потери результатов измерений.

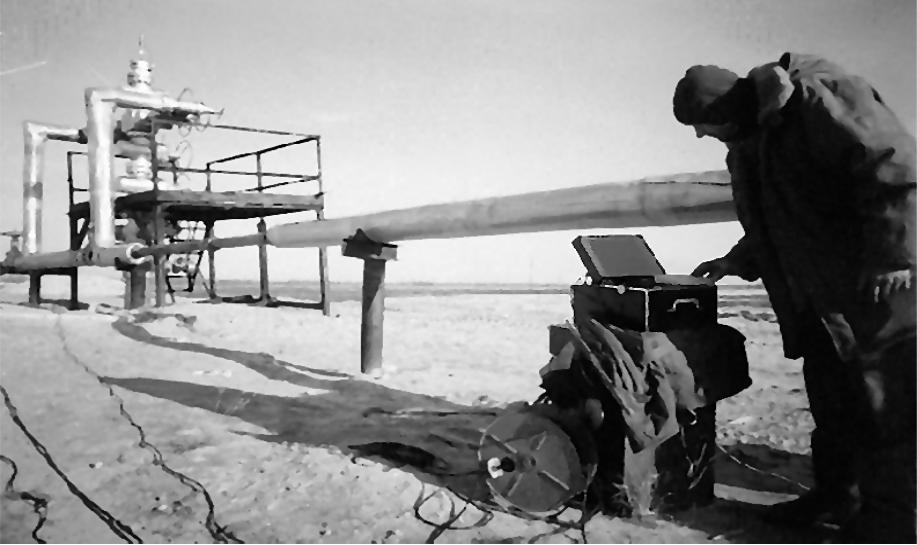

П
олевая
рабочая станция «mPC»
разработана на базе изделий серии Micro
PC,
совместимых с IBM
PC
и устойчивых к воздействию неблагоприятных
факторов окружающей среды. В качестве
измерителей физических величин в
комплекте с ПРС могут применятся датчики
давления и температуры аналогового или
частотного типа.
П

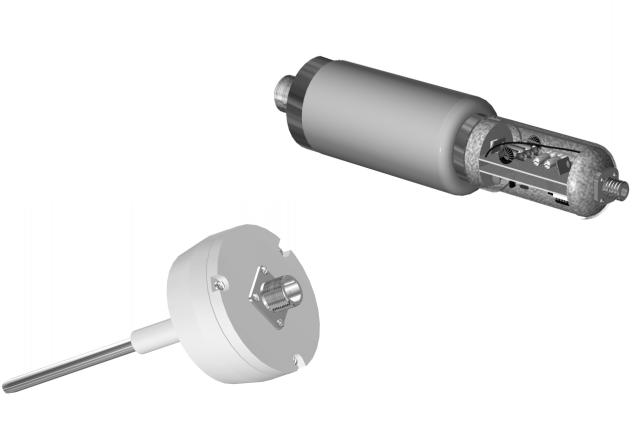

Рис.6.7
Датчик давления ПДВИ (1), датчик
температуры (2) частотного типа.
1
2
Тема 7. Исследования скважин методом восстановления давления.
Пуск и остановка скважины приводят к перераспределению давления в пласте. По темпу и характеру распределения давления в пласте можно судить о коллекторских свойствах пласта. Процесс распределения давления после пуска скважины в работу называется процессом стабилизации давления, а распределение давления в пласте после остановки скважины – процесс восстановления давления (рис.7.1).
Рис. 7.1. Схема снятия КСД- КВД
Метод снятия кривой восстановления давления (КВД) после закрытия скважины позволяет определить проводимость, пьезопроводность, пористость пласта, а также выявить зоны с резко выраженной неоднородностью, находящиеся в области дренирования скважины.
