7.2.4 Защита от недостаточной освещенности рабочей зоны

Разработка мер для создания комфортных условий труда на производственном участке производится в соответствии с [7.4, 7.10-7.13].

Работа на участках II и VI связана с напряжением зрения. На территориях участка применяется как естественное, так и искусственное освещение.

В помещении светильники общего освещения развешаны исходя из расположенных рабочих мест. Для получения равномерной горизонтальной освещенности светильники с люминесцентные лампами типа ЛБ расположены сплошными рядами, параллельно стенам с окнами.

ЛБ – люминесцентные лампы низкого давления с излучением белого цвета. ЛБ обладают рядом достоинств: характеризуются хорошей цветопередачей, экономичностью, длительным сроком службы (8 – 15 часов). Предназначены для эксплуатации в сетях переменного тока с частотой 50 Гц и номинальным напряжением 127 и 220 В. Используем лампы мощностью 18 Вт. Количество ламп в светильнике – 4. Для того чтобы определить количество светильников произведем расчет освещенности[7.12].

Определяем площадь помещения росписи изделия (участок VI):

S=a*b,

Где а – длина помещения; b – ширина помещения, м.

S= 3*3=9(м²).

Определяем индекс помещения:

φ=S/(h₁-h₂)(a+b),

где S – площадь помещения, м²; h₁ – высота помещения, м; h₂ – высота рабочего места, м; а – длина помещения, м; b – ширина помещения, м.

φ=9/(3-0,8)(3+3)=9/2,2*6=0.7

Определяем требуемое количество светильников:

N=E*S/(U*n*Ф_л*К_з),

Где Е – требуемая освещенность горизонтальной плоскости, лк; S – площадь помещения, м²; U – коэффициент использования осветительной установки; n – число ламп в одном светильнике; Ф_л– световой поток одной лампы, лм; К_з – коэффициент запаса.

В соответствии с требуемая освещенность производства составляет Е= 500 лк; световой поток равен Ф_л=1200 лм; коэффициент запаса К_з =1,5. В соответствии с [7.12] коэффициент использования световой установки U=0,54.

N=500*9/(0,54*2*1200*1,5)= 4500/1944= 3 светильника.

Таким образом, в рабочем помещении находится 3 светильника типа ЛБ с лампами мощностью 18 Вт. В одном светильнике установлены 4 лампы. Чистка светильников должна производиться 4 – 12 раз в год. Предполагаемая схема расположения светильников приведена на рисунке 7.7 на участке VI.

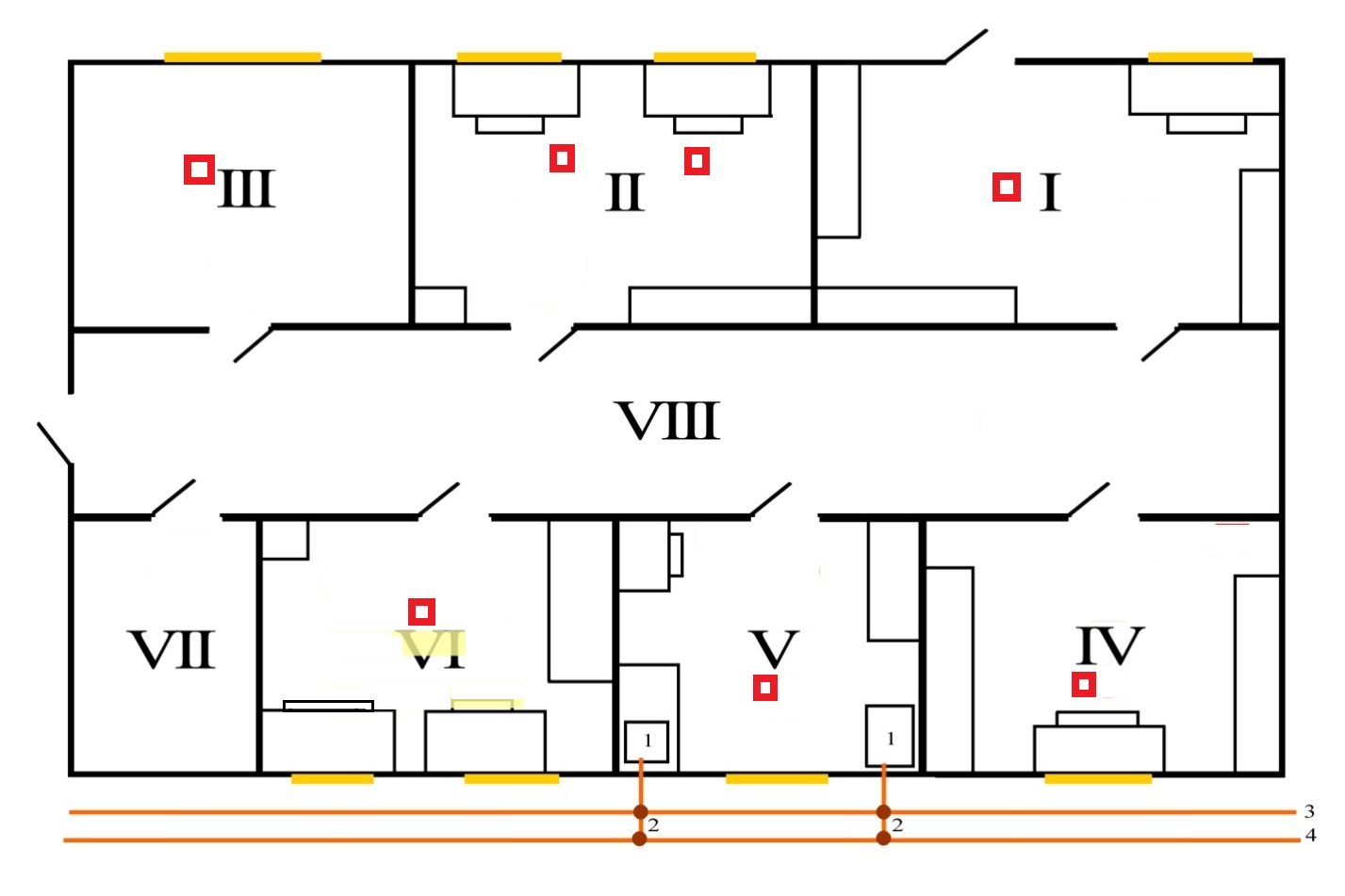

Рисунок 7.7 – Предполагаемое размещение светильников на участке VI

- светильники.

7.2.5 Меры по снижению запыленности и загазованности воздуха рабочей зоны

Разработка мер безопасности по снижению запыленности и загазованности производится в соответствии с рекомендациями [7.18].Выявлено, что наибольшая запыленность происходит на участке II, для удаления пыли из воздуха применяется проветривание помещения по средствам окон.

7.2.6 Меры по обеспечению пожарной безопасности

Мероприятия необходимые для предупреждения возникновения пожара: соблюдение технологического процесса, исправность оборудования и проводки, инструктаж рабочих, порядок хранения материалов.

В качестве средств ликвидации пожаров применяются огнетушители. По нормам [7.1] на 200м³ требуется 1 огнетушитель, который располагается на вертикальной конструкции высоте не более 1,5 м от уровня пола до нижнего торца огнетушителя и на расстоянии от двери, достаточном для ее полного открытия; установлены в пожарные шкафы совместно с пожарными кранами (рисунок 7.6). Так же есть пожарная сигнализация.

Для данного производства применяются 3 огнетушителя. Они расположены в комнатах для наиболее быстрой реакции в случае возгорания в соответствии с [7.7]. Участки IIи IVоснащены огнетушителями ОУ-2 (углекислотный огнетушитель) предназначенный для защиты промышленных и гражданских объектов. И на участке VOУ-10предназначенный для тушения электроустановок, находящихся под напряжением не более 1000В[7.24].Огнетушители. В здании предусмотрено 2 выхода.

При возникновении пожара персонал немедленно принимает необходимые меры для его ликвидации.Схемы по эвакуации рабочих с участка вывешены на видных местах [7.8].Сигнальная разметка (указатели пути эвакуации) – это ясный путь эвакуации людей при возникновении чрезвычайных ситуаций; ее отлично видно даже при сильных задымлениях и в прочих условиях плохой видимости. Предполагаемая схема расположения огнетушителей, указанием эвакуации и пожарной сигнализации показана на рисунке 7.6.
