7.1.6 Пожарная опасность

В соответствии с [7.5,7.6] производственная зона относиться к пожарной категории «В» - помещения, в которых находятся твердые горючие и трудногорючие вещества и материалы (мебель из ДСП). Данное помещение, в котором есть горючие твердые горючие и трудногорючие вещества и материалы (в том числе пыли и волокна), вещества и материалы, находящиеся в помещении, способны при взаимодействии с водой, кислородом гореть. Основной причиной возгорания могут являться короткие замыкания, неисправности электрооборудования и электропроводки на участке V.

Проведенный анализ показал, что наиболее опасными и вредными факторам при изготовлении керамического изделия для ювелирных украшений являются: механические травмы работников, повышенное значение напряжения в электрической цепи, замыкание которой может пройти через тело человека, недостаточная освещенность рабочей зоны, пожарная безопасность.

7.2 Разработка мероприятий, обеспечивающих безопасные и безвредные условия труда при изготовлении изделия

Разработка мероприятий производится с рекомендациями, приведенными в [7.2-7.12].

7.2.1 Меры предотвращения механических травм

Чтобы избежать травм при работе на оборудовании и при пользовании ручным инструментом, рабочие соблюдают следующие правила:

• техника безопасности при работе с оборудованием;

• проверка оборудования и ручного инструмента на исправность и готовность к работе.

Все оборудование надежно закреплено на своих участках, электрическая печь закреплена на полу, а сушильный шкаф на столе. Во избежание механических травм при выгрузке изделий из оборудования применяется специальная тележка для транспортировки. Во избежание получения механических травм персонал получает инструктаж по технике безопасности и инструкции по обращению с оборудованием[7.20].

7.2.2 Защита от возможных получений термических ожогов

Для предотвращения ожогов на участке V сушильный шкаф и электрическая печь обработаны специальным составом против перегрева внешней поверхности. При работе с данным оборудованием следует пользоваться термостойкие перчатки (таблица 7.4, рисунок 7.8).

В электрической печи нагреватели проволочные, расположены на трех стенках, поде печи и на дверце печи на муллитовых трубках. Коррозионная защита металла обеспечивается вентиляцией внешних стенок печи, использованием нержавеющей стали.В сушильном шкафу предусмотрены такие функции, как автоматическое отключение вентилятора при открытии дверцы и двойная защита от перегрева.

Наличие у электронной печи пульта управления позволяет настраивать и следить за ее работой на безопасном расстоянии. Наличие термоконтроля в сушильном шкафу и сигнализацией о превышении температуры также помогут в устранении причин получения травм (таблица 7.1, рисунок 7.2).

При выгрузке изделий из оборудования следует использовать термостойкие перчатки (таблица 7.4,рисунок 7.10).

7.2.3 Защита от повышенного напряжения в электрической цепи, замыкание которой может пройти через тело человека

Электробезопасность на участках достигается при соблюдении правил устройства электроустановок [7.2-7.4].

Для обеспечения защиты от поражения электрическим, электроприбором(сушильного шкафа, печи для обжига) применяется защитное заземление.Для этого определяем класс помещения.Используются электроустановки, поэтому помещения без повышенной опасности нельзя назвать безопасными. Класс защиты 01 (изделия с рабочей изоляцией, элементом дли заземления и проводом без заземляющей жилы для присоединения к источнику питания). Так как на участке применяется оборудование со значениями тока 220В и выше, в нашем помещении следует применить заземление. Заземление применяется для сушильного шкафа и печи для обжига (участок Vпоз. 3,4).

Проведем проверочный расчет основных параметров заземления. Для определения сечении питающего провода определяем величину номинального тока в ЭТИ по формуле [7.12]:

Iном=P/Uл, (7.1)

где Р - номинальная потребляемая мощность ЭТИ, Вт;

Uл - номинальное линейное напряжение в сети, В.

Р=1250 Вт; U_л = 220 В.

Iном = 5,6 А

Материал применяемого провода - медь. Выбираем наименьший диаметр резьбы болта для заземления (d_nn = 3 мм); наименьший диаметр контактной площадки для заземлении (d_kn= 10 мм ). Сечение питающего проводника принимаем S_nn 1 мм. Так как S_nn< 16 мм², сечение заземляющего проводника S₃₃ нужно принять равным S_nn. Так как сечение провода по условию прочности не может быть менее 4,5 мм², то увеличиваем S₃₃ = 4,5 мм², что обеспечит его высокую прочность [7.19].

Предположительное заземление электрооборудования представлено на рисунке 7.2.

В соответствии с [7.22] для исключения повышения температуры 1350^о в приборе имеется термопары и датчики температуры, которые включают световой и звуковой сигнал. На термоконтролере высвечивается надпись о подаче напряжения на нагревательные элементы и о блокировке двери. Для исключения сбоев в системе управления при неоднократном внезапном прекращении подачи энергии предусмотрен аварийный выключатель, снабженный надписью и находится в свободном доступе на участке V.

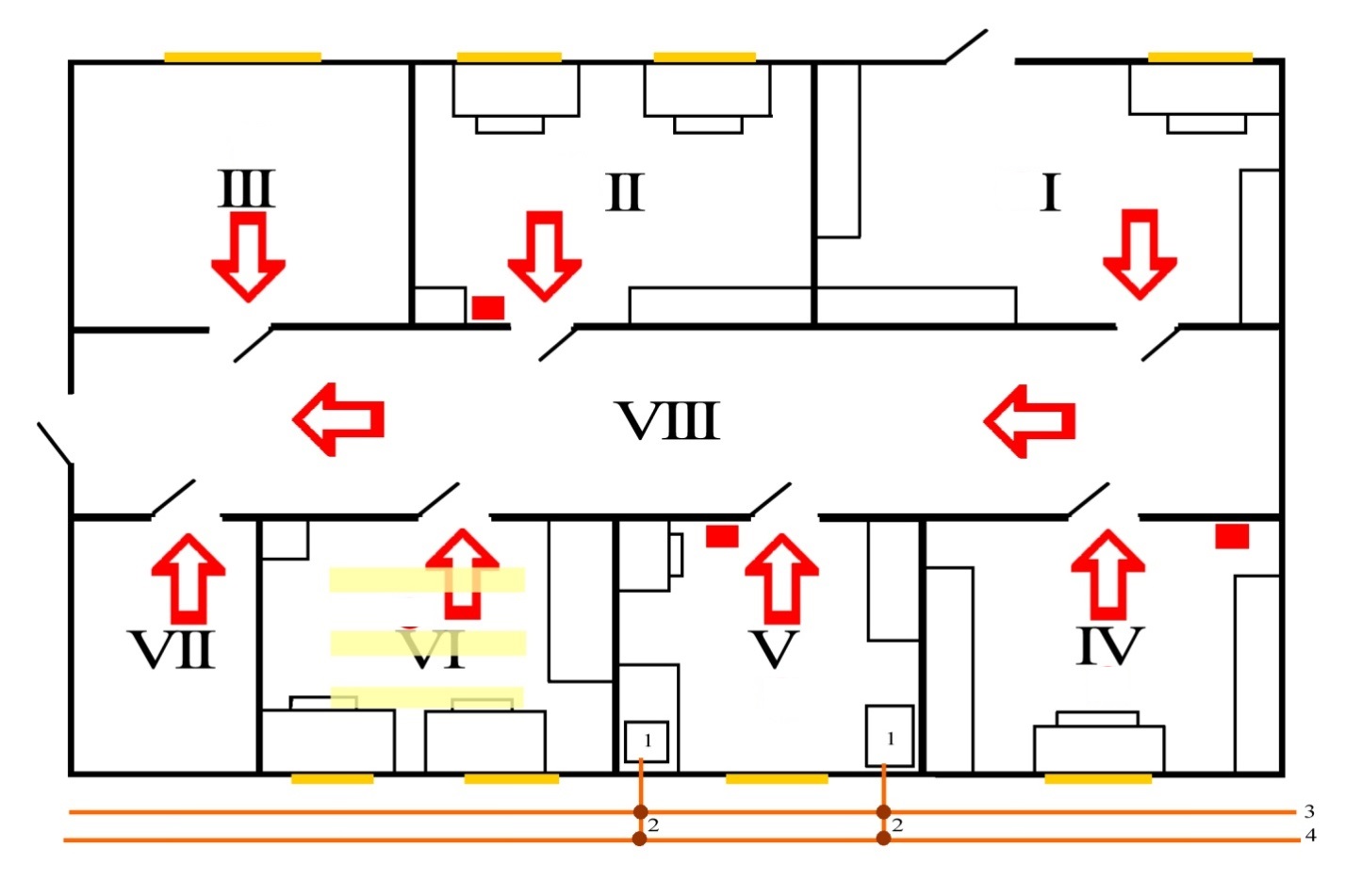

Рисунок 7.6 – Предполагаемое заземление электрооборудования, расположение огнетушителей и планов эвакуации.

Ниже дается пояснение к рисунку 7.6:

1 – заземляемое оборудование; 2 – соединительный провод; 3 – внутренняя соединительная полоса; 4– внешняя соединительная полоса.

- огнетушители; указатель направления эвакуации; пожарная сигнализация;
