7 Безопасность жизнедеятельности

7.1 Анализ возможных опасных, вредных факторов ичс при изготовлении настольного керамического изделия

В технологическом разделе дипломного проекта был рассмотрен технологический процесс декорирования фарфорового изделия, а в конструкторском разделе приведено используемое оборудование и приспособления.

Д екорирование изделия происходит в художественной мастерской, схема которой приведена на рисунке 7.1. Предполагаемым производственным участком будет одноэтажное здание, площадью в 80 м²[7.22].

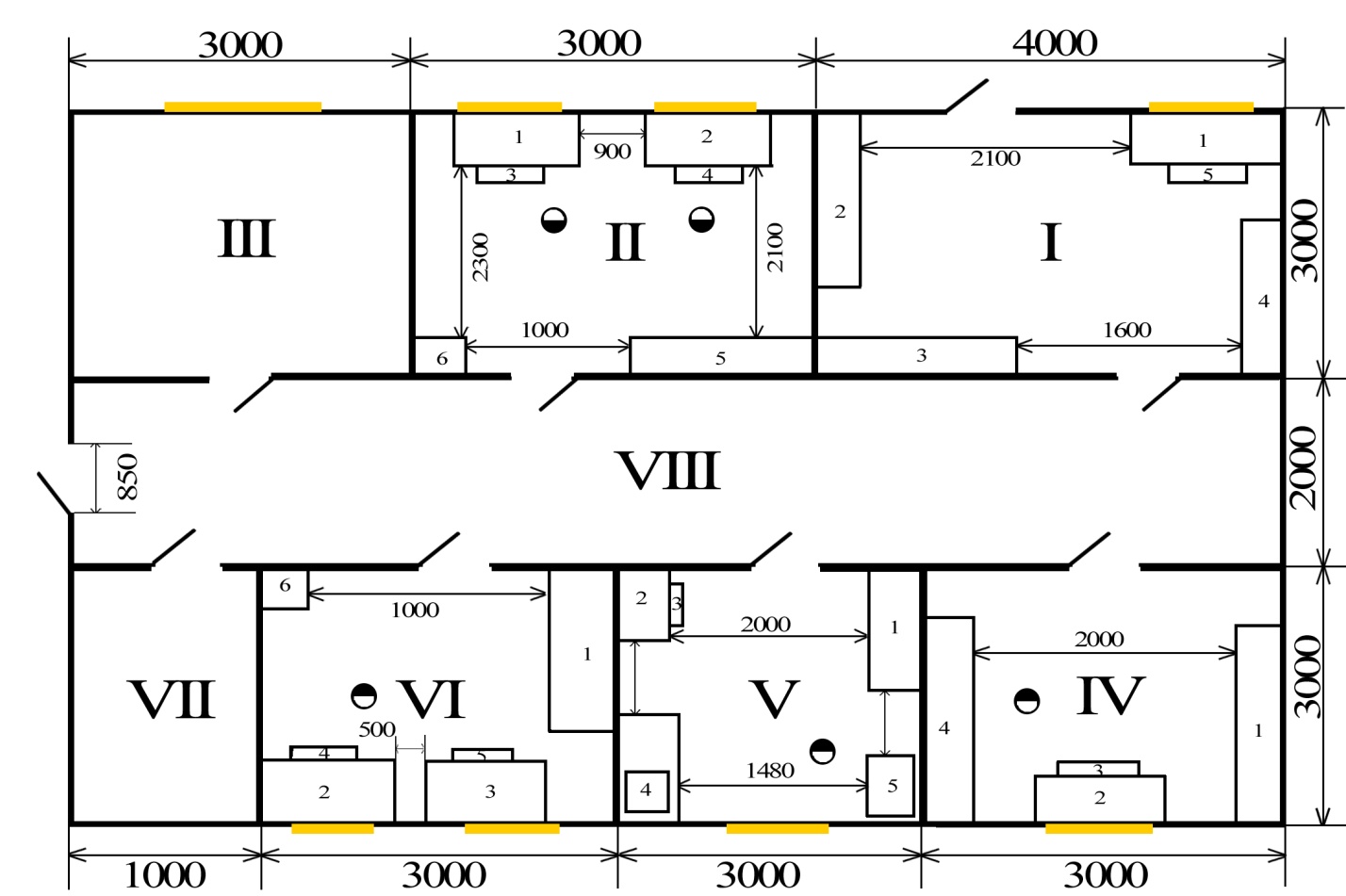

Рисунок 7.1 – Предполагаемое размещение оборудования для производства настольных керамических изделий .

Ниже дается пояснения к рисунку 7.1:

I – склад для готовых изделий: 2,3,4 – стеллажи для фарфора; 1 – стол; 5 – стул. II – помещение для росписи: 1, 2 – стол; 3, 4 – стул; 5 – стеллаж; 6 – рукомойник. III ̶ комната отдыха. IV– склад фарфорового белья и керамических красок: 1 – стеллаж; 2 – стол; 3 – стул. V – помещение для обжига и сушки изделий в оборудовании: 1 – стеллаж; 2 – стол; 3 – стул; 4 – электрическая печь; 5 – сушильный шкаф. VI– помещение для разработки эскизов: 1 – стеллаж; 2, 3 –стол; 4, 5 – стул. VII– санузел; VIII – коридор. Размеры указаны в метрах.

Технологический процесс включает в себя: изготовление эскиза (участок VI, поз.2), роспись керамическими красками(участок II,поз.2), сушка на оборудовании (участок V, поз. 5), обжиг в электрической печи (участок V, поз. 4), декорирование золотом (участок II,поз. 2), сушка на оборудовании (участок V, поз. 5), обжиг в электрической печи (участок V, поз. 4), полировка золота.

В таблице 7.1 приведен перечень основного оборудования, необходимого для изготовления настольного керамического изделия для ювелирных украшений с указанием технических характеристик, назначения и расположения на производственном участке.

Таблица 7.1 ̶ Перечень основного оборудования

Название и внешний вид оборудования	Назначение и основные параметры
1	2
Рисунок 7.2 ̶ Электрическая печь Rohde KE 200 S, S-0772	Находится на участке V позиция 4. Камерная электрическая профессиональная печь для обжига керамических изделий с фронтальной загрузкой 200л, 380В, 1320°C. Максимальная температура - 1320°C. 1 Нагреватели проволочные; 2 Дверца из нержавеющей стали с коррозионным покрытием; 3 Ножки печи; 4 Цифровой термоконтролер.
1	2

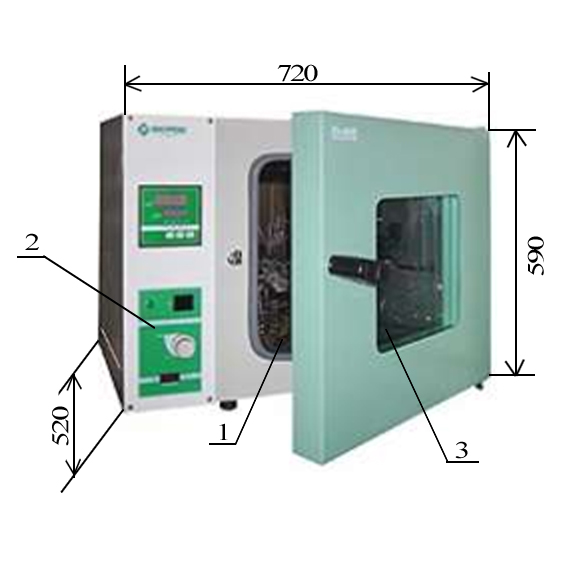

Р исунок 7.3 ̶ Сушильный шкаф ES-4610 (50 л)	Находится на участке V. Применение сушильного шкафа ES-4610: сушка, термостатирование, нагрев, термическая обработка образца для удаления влаги. Потребляемая мощность 1100 Вт, питание от сети переменного тока (50 Гц) 220 ± 10 В. 1 Рабочая камера; 2 Цифровой PID контроллер; 3 Дверка снабжена смотровым окном из тройного тонированного стекла.

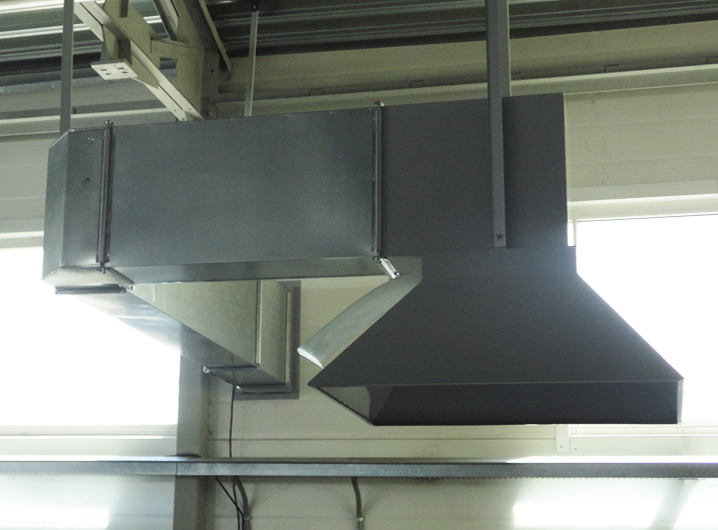

Рисунок 7.5 – Приточно-вытяжная вентиляция	Находится на участках II где производится роспись фарфора и V, где происходит сушка и обжиг. Главная задача этой системы – удаление вредных веществ, образованных вследствие производственной деятельности
Рисунок 7.5 – Турнетка RAB 300 N	Находится на участках II где производится роспись фарфора. Необходима для вращения блюда при росписи.

Анализ возможных опасных, вредных факторов и чрезвычайных ситуаций при изготовлении керамического изделия выполнен в соответствии с рекомендациями. Основныевредные и опасные факторы приведены в таблице 7.2.

Таблица 7.2 ― Экспертная оценка возможных опасных факторов с учетом значимости возможного профессионального риска.

Наименование возможного опасного, вредного фактора или ЧС	Основное применяемое технологическое оборудование
	Электрическая печь	Сушильный шкаф	Инструменты (турнетка, кисти, агатовые щетки)	керамические краски, коллоидное золото
1	2	3		4
Механические травмы работников, ожоги.	++	++	-	-
Повышенная или пониженная температура воздуха рабочей зоны	+	+	-	-
Повышенное значение напряжения в электрической цепи, замыкание которой может пройти через тело человека	++	++	-	-
Недостаточная освещенность рабочей зоны	++	++	++	++
Токсичные и раздражающие факторы	+	-	-	++
Термические ожоги	++	+	-	-
Пожароопасность	+	+	-	-
Монотонность труда	-	-	+	+
Возможный сбой оборудования	++	++	-	-
Удобство при эксплуатации	-	-	+	+

Пояснение к таблице 7.2 «-» - фактор отсутствует, «+» - фактор существует, но не ярко выражен, «++» - фактор существует и ярко выражен.

Экспертный анализ показал, что наиболее выраженными опасными факторами требующее основное внимание, являются: повышенное значение напряжения и электрической цени, замыкание которой может пройти через тело человека; недостаточная освещенность рабочей зоны; возможность получения механических травм и ожогов; повышенная запыленность и загазованность воздуха рабочей зоны; повышенная температура воздуха рабочей зоны; возникновение пожара.

Поэтому для этих факторов производится более подробный анализ.
