Описание работы программного обеспечения «DeltaProfi»
Для измерения и осциллографирования переходных процессов в лабораторном стенде используется персональный компьютер с установленным программным обеспечением. Для связи компьютера со стендом используется модуль ввода/вывода.
Подготовка и снятие осциллограмм с помощью пакета «DeltaProfi»
1. Включить персональный компьютер и дождаться загрузки «Windows».

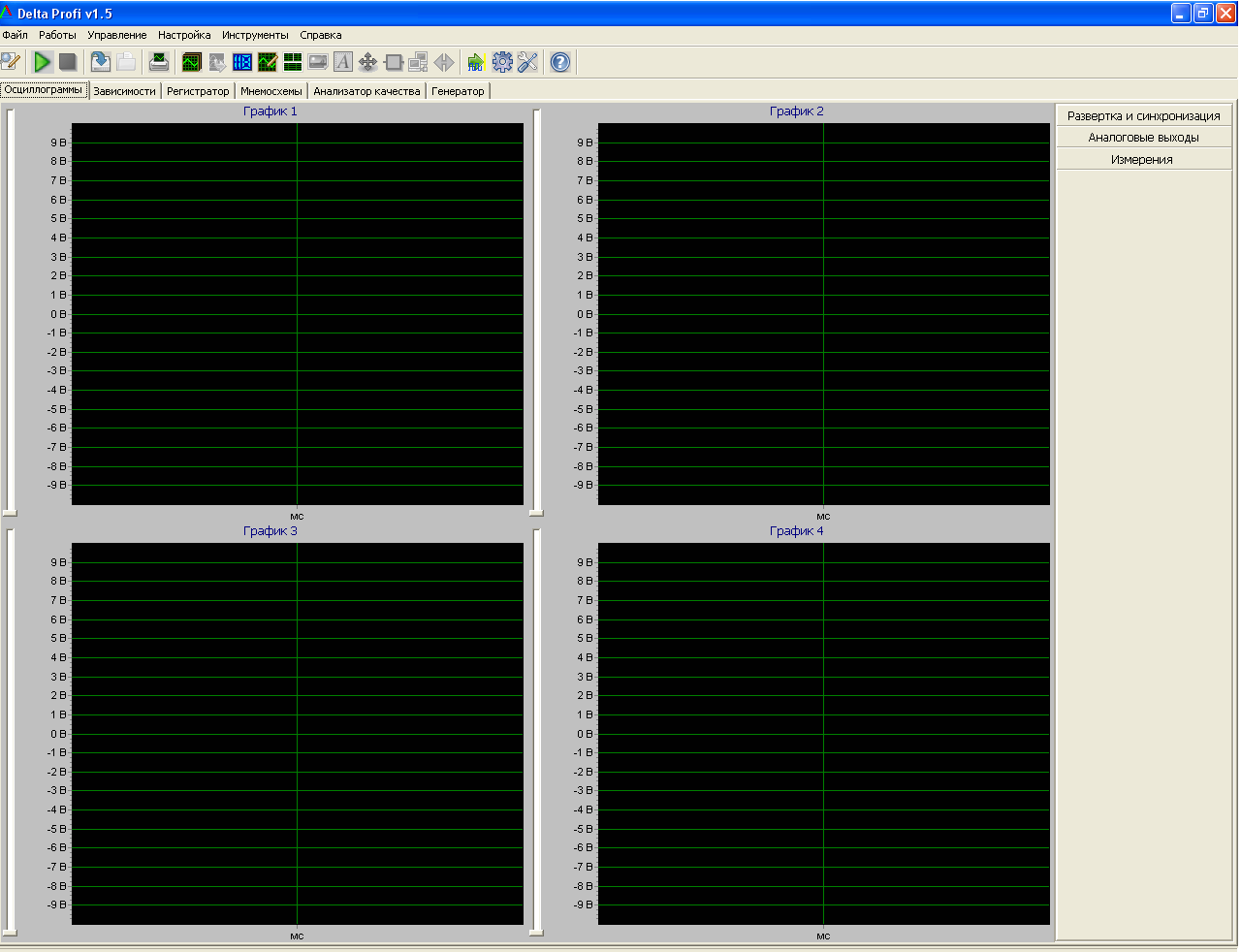

2. Запустить программу «DeltaProfi». При этом на экране компьютера загрузится окно (рис. 1).
Рис. 1.

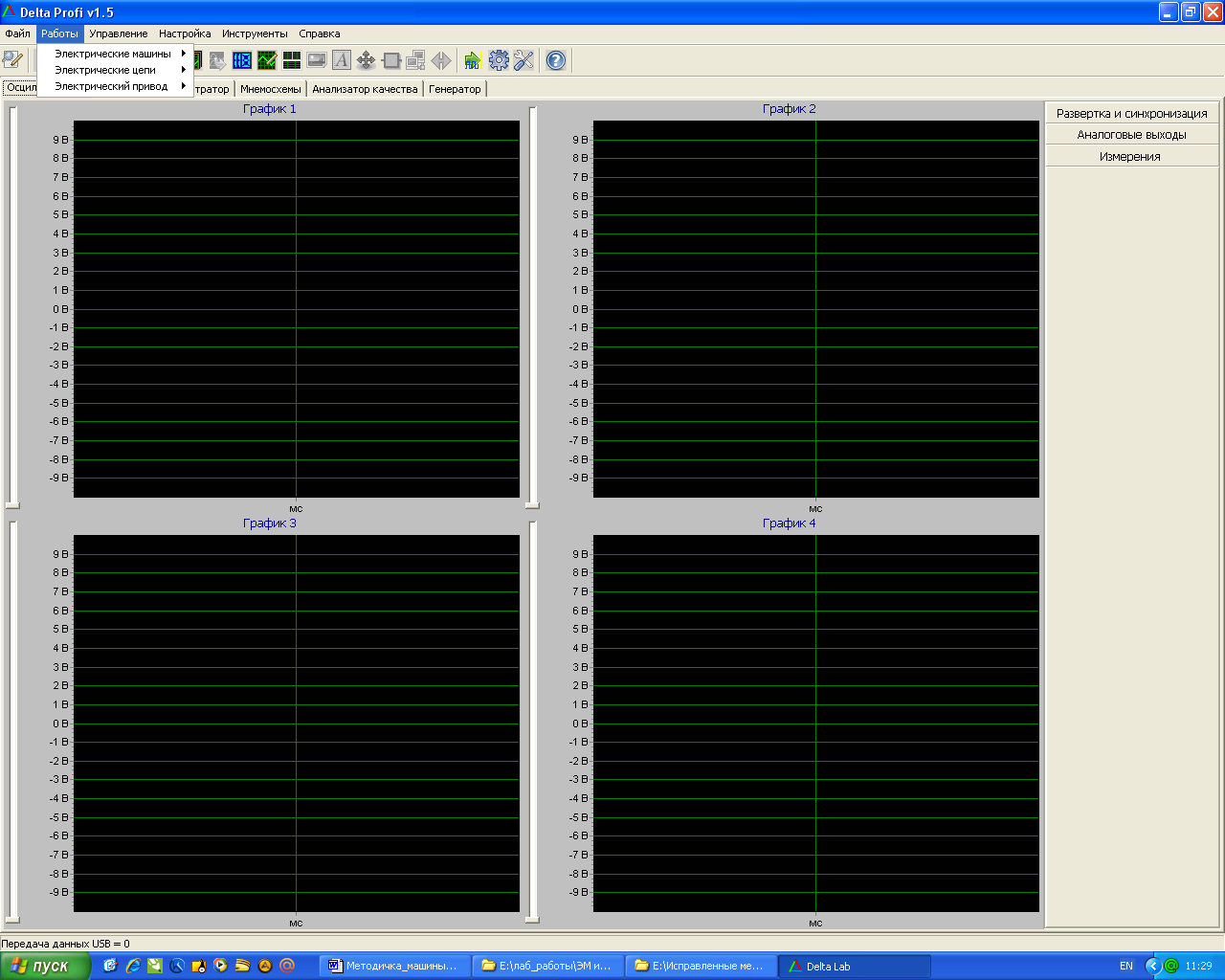

3. В главном меню выбрать группу «Работы» (рис. 2).
Рис. 2.

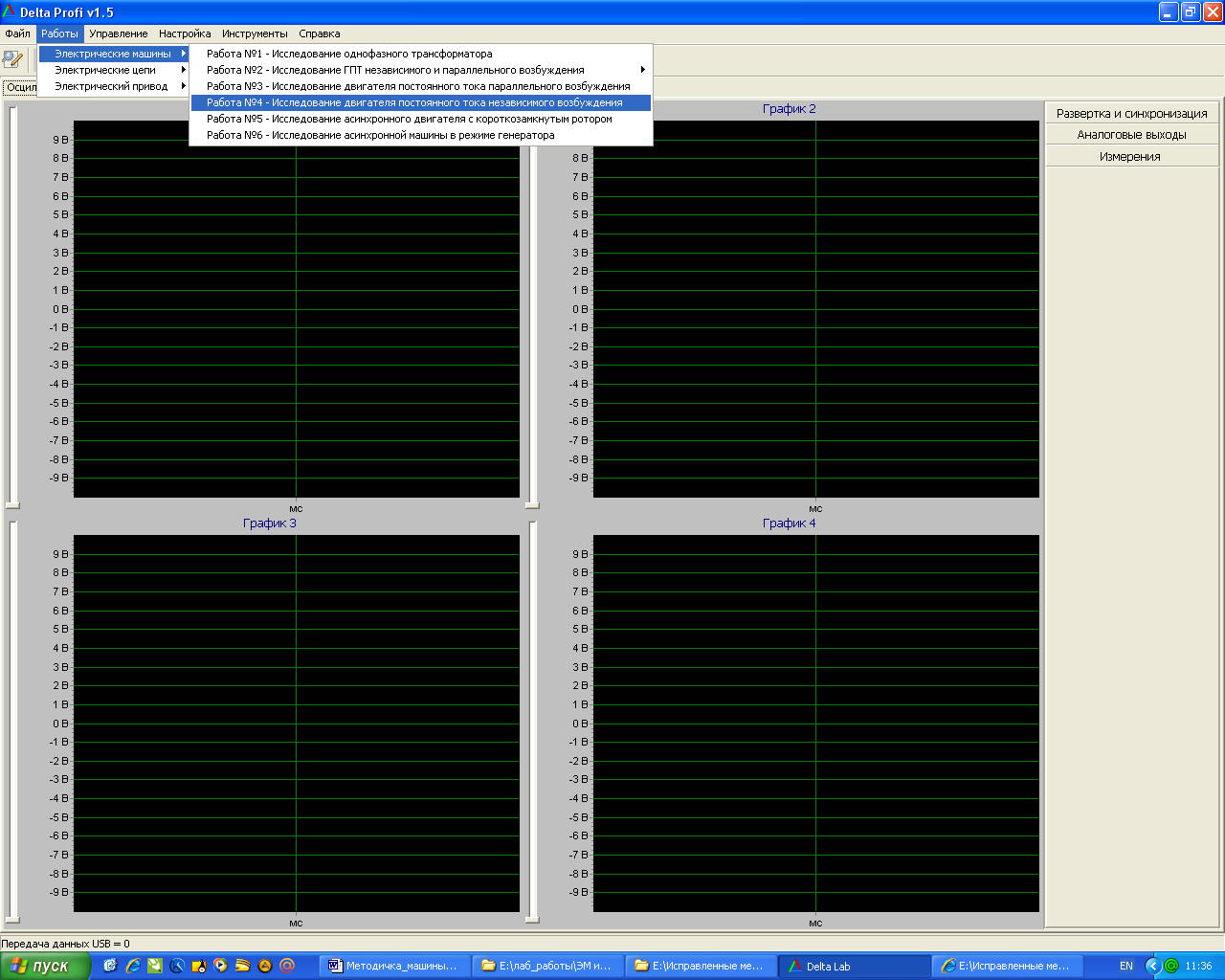

Группа команд «Работы» представляет собой структурированное меню выбора лабораторной работы с максимальной глубиной до трех уровней. Первый уровень — это раздел или дисциплина. Второй — лабораторные работы в данном разделе. Третий — это эксперименты в выбранной лабораторной работе. Если лабораторная работа состоит из одного эксперимента, третий уровень меню отсутствует (рисунок 3).
Рис. 3

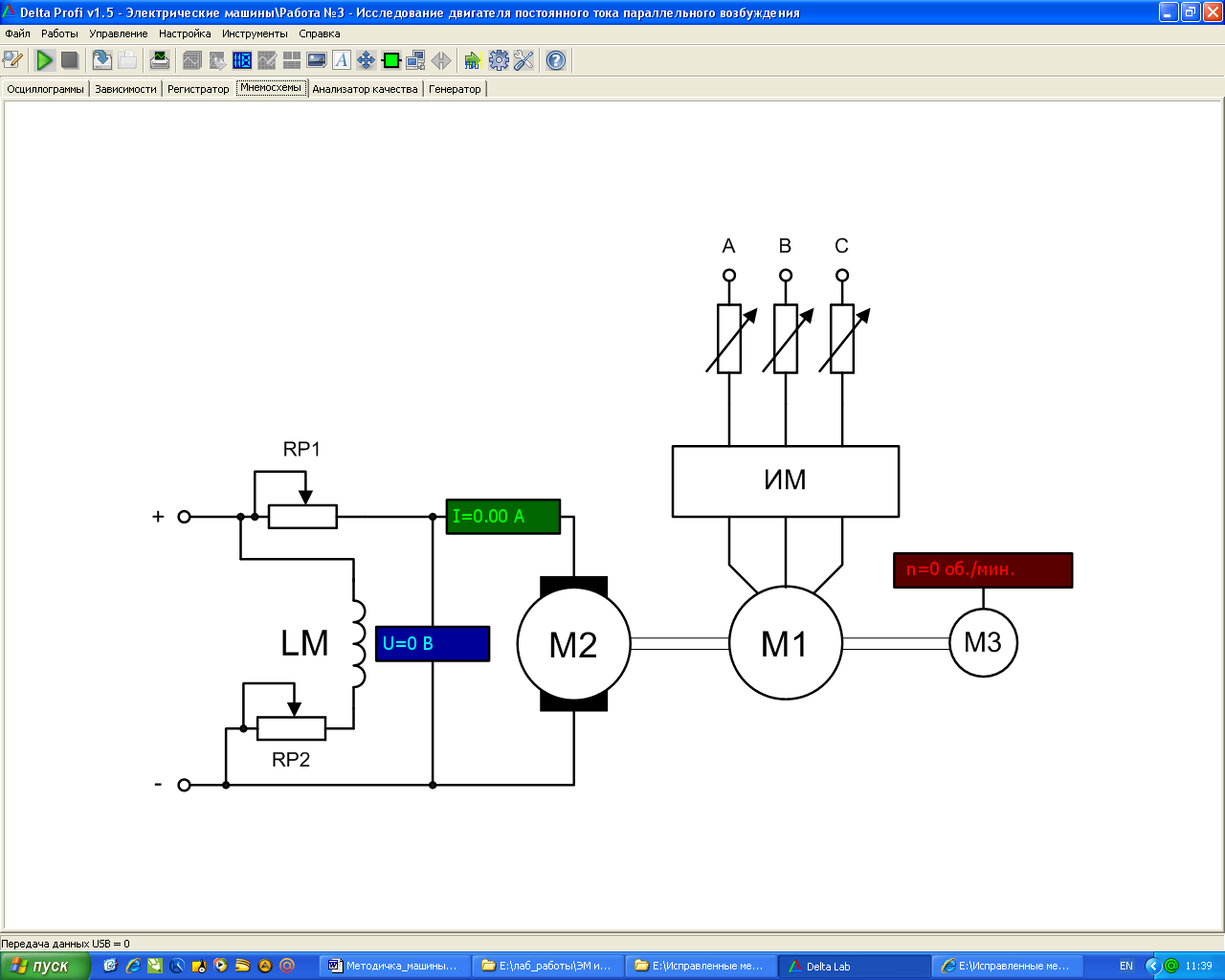

Для примера выберем лабораторную работу по исследованию двигателя постоянного тока параллельного возбуждения. Загрузится окно, представленное на рис. 4.
Рис. 4.
На рис. 4 представлена мнемосхема исследования двигателя постоянного тока параллельного возбуждения.
На мнемосхеме показаны измерительные приборы.
4. Нажать кнопку «Пуск», начнется измерение параметров.
5. При нажатии кнопки «Стоп» измерение приостанавливается.
Нельзя завершать работу программы без нажатия кнопки «Стоп».
Более подробное описание работы с программным обеспечением DeltaProfi приведено в подгруппе «Справка».
