36.Класифікація мурів промислових будівель та споруд. Конструктивні рішення мурів сендвич.

Начало 33

Стальные трехслойные панели («сэндвич») применяют для отапливаемых зданий. Стены состоят из вертикально расположенных стеновых панелей и горизонтальных ригелей, к которым крепят панели (рис. 6). Ригели крепят болтами к опорным консолям. В продольных стенах их приваривают к основным колоннам и стойкам фахверка, а также к опорным стойкам

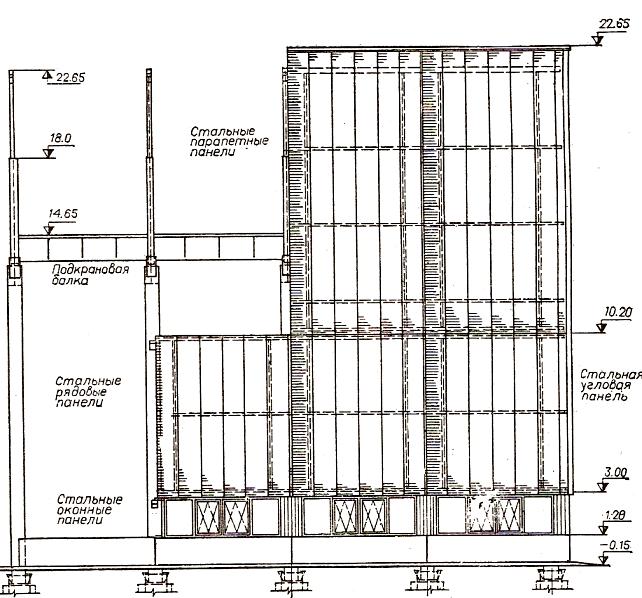

Рис. 6. Стена из панелей

«сэндвич» вертикальной

разрезки

Стеновая трехслойная панель представляет собой конструкцию, в какой между двумя металлическими обшивками запрессован утеплитель. В качестве обшивки, в основном применяют стальные или алюминиевые профилированные листы, а для утеплителя используют пенополистирол или базальтовое волокно на синтетическом связующем. Конструктивные типы трехслойных панелей отличаются в основном формой продольных кромок, что приводит к различным конструктивным решениям вертикальных стыков панелей.

На рис. 7 изображен вертикальный стык унифицированных типовых панелей с утепляющим слоем из пенополиуретана. В таких панелях вертикальный стык осуществляется заведением гребня в паз, горизонтальный имеет прямоугольное сечение. В шов закладывается прокладка из пенополиуретана, покрытая снаружи герметизирующей мастикой.

Рис. 7. Вертикальный стык панелей «сэндвич»: 1 – ригель;

2 – болт М8; 3 – прокладка из пенополиуретана;

4 – шайба диаметром 40 мм

Различают угловые и рядовые панели. К ригелям панели крепят сквозными болтами (М8) с увеличенной шайбой с наружной стороны (рис.7). Расстояния между ригелями по высоте стены принимают равным 1,8; 2,4; 3 и 3,6 м. Выполняют ригели из холодногнутых швеллеров.

Цоколь в стенах из панелей типа «сэндвич» выполняют из кирпича, бетона или легкобетонных панелей (толщиной определенной теплотехническим расчетом) высотой не менее 0,9 м.

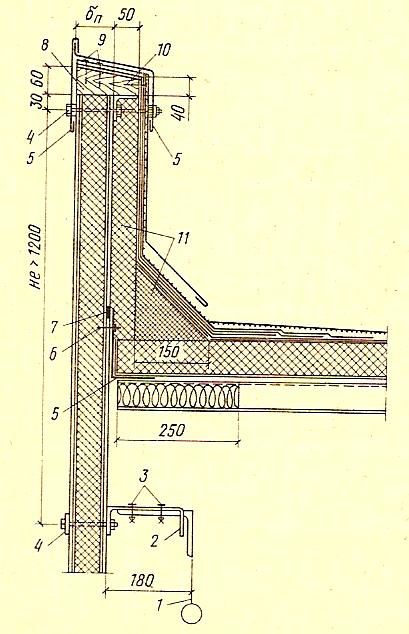

На рис. 8 изображено устройство парапета стены, выполненной из стальных трехслойных панелей типа «сэндвич».

Рис. 8. Устройство парапета из панелей «сэндвич»:

1 – наружная грань колонны; 2– ригель; 3 – самонарезающие болты;

4 – болты; 5 – погонажные изделия из тонколистовой стали; 6 –

комбинированные заклепки; 7 – герметик; 8 – антисептированный

брусок; 9 – толевые гвозди; 10 – шурупы; 11 – бортики из минера-

ловатных плит повышенной жесткости
