1.Підкранові балки промислових будівель та споруд, вузол кріплення до колони і рейки до балки.

Подкрановые балки с уложенными по ним рельсами образуют пути движения мостовых кранов и, прочно соединенные с колоннами, придают каркасу здания дополнительную пространственную жесткость.

Железобетонные подкрановые балки имеют тавровое (при шаге колонн 6 м) и двутавровое (при шаге колонн 12 м) сечения с утолщением стенок на опорах. Развитая в ширину полка балок обеспечивает усиление сжатой зоны, воспринимает поперечные горизонтальные крановые нагрузки и упрощает крепление крановых рельсов. Размеры балок зависят от величины пролета и грузоподъемности крана (рис.12) .

Железобетонные подкрановые балки применяются в зданиях с опорными мостовыми кранами грузоподъемностью до 300 кН, с шагом основных колонн 6 и 12 м. По месту расположения в здании балки делят на торцовые, рядовые и у температурных швов.

Крепление подкрановых балок к консолям колонн осуществляется на анкерных болтах, пропущенных через опорный лист, приваренный к закладной пластине консоли. Верхний пояс балки крепят к колонне с помощью вертикального листа, приваренного к закладным деталям. Рельсы с подкрановыми балками соединяют стальными лапками, расположенными через 750 мм. Для снижения шума от кранов и уменьшения динамических нагрузок на балки под рельсы укладывают упругие прокладки. Во избежание ударов мостовых кранов о колонны торцового фахверка на концах подкрановых путей устраивают стальные упоры, снабженные амортизаторами – буферами из деревянного бруса (рис. 13).

а б

аа

в

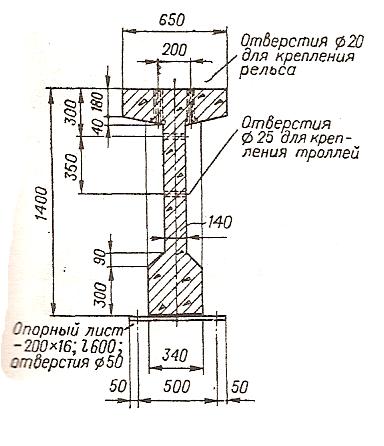

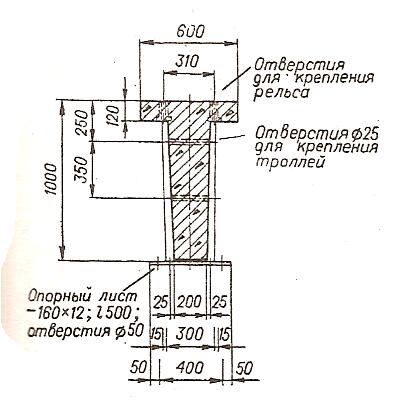

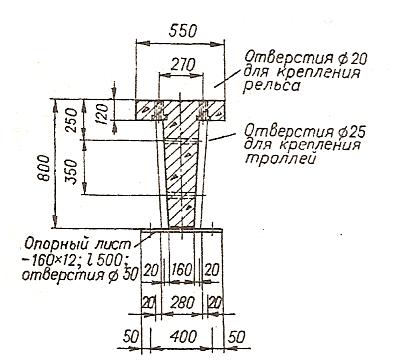

Рис. 12. Железобетонные подкрановые балки:

а – Q = 100кН; L ≤ 24м; а = 6м; Н = 8,4м;

б – Q ≤ 300кН; L ≤ 30м; а = 6м; Н = 9.6-18м;

в – Q ≤ 300кН; L ≤ 30м; а = 12м; Н = 9.6-18м;

а б

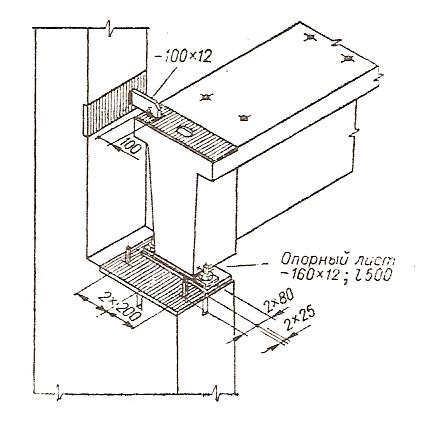

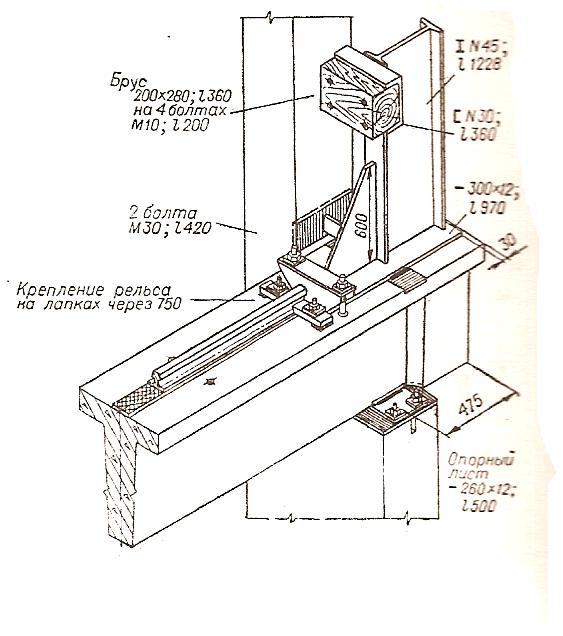

Рис. 13. Крепление подкрановых балок к колоннам:

а – рядовая балка; б – торцевая балка

32.Конструкції стрічкових фундаментів.

ЛЕНТОЧНЫЕ  ФУНДАМЕНТЫ

Ленточные фундаменты устраивают под несущими стенами бескаркасных зданий. В малоэтажных зданиях такие фундаменты выполняют:

из бутового камня постелистой или рваной формы); их укладывают на цементном растворе с перевязкой (несовпадением вертикальных швов.  Переход от широкой части фундамента к узкой выполняют уступами шириной 150-250 мм и высотой не менее двух рядов кладки. Наименьшая ширина фундаментов – 500 мм – принята по условиям перевязки швов. Фундаменты из бутового камня требуют значительных затрат ручного труда, однако там, где природный камень является местным материалом, их возведение экономически целесообразно;

бутобетонные  изготовляют из бутового камня, втопленные в бетонную смесь. Такие фундаменты возводят также в малоэтажных зданиях, причём в щитовой опалубке или в траншеях (при плотных грунтах). Уширение фундаментов ведут уступами шириной 150-250 мм и высотой 300 мм. Наименьшая ширина бутобетонных фундаментов 350 мм. По сравнению с фундаментами из бутового камня они менее трудоёмки, но отличаются повышенным расходом цемента;

бетонные выполняют в опалубке из монолитного бетона классов прочности на сжатие В 7,5 – В 30. Устройство таких фундаментов требует повышенного расхода цемента.

Большинство бескаркасных зданий возводят на блочных фундаментах. Их монтируют из плит прямоугольного или трапециевидного сечения, укладываемых на выравненное основание или на песчаную подготовку. Поверх фундаментных плит по слою раствора устанавливают стеновые блоки. Ряды стеновых блоков укладывают, соблюдая перевязку швов. Продольные и поперечные стены ленточных фундаментов в местах сопряжения должны иметь перевязку.

Блочные прерывистые фундаменты  монтируют из плит, укладываемых с разрывом от 0.2 до 0,9 м. Это сокращает расход материала, уменьшает затраты труда; в итоге полнее используется несущая способность основания.
