44.Конструктивні схеми одноповерхових промислових будівель та споруд.

Конструктивні системи промислових будівель виконують по різним конструктивним схемам. В основному для промислових будівель застосовують каркасну схему, в яких міцність, жорсткість і стійкість забезпечується просторовими рамними каркасами як з поперечним або поздовжнім розташуванням ригелів, так і безригельного.  Вибір конструктивної схеми здійснюють з урахуванням конкретних навантажень і впливів на будівлю, а також у відповідності з функціональними, економічними та естетичними вимогами. Найбільш бажаною є каркасна система з поперечним розташуванням ригелів, при якій в поперечному напрямку утворюються рами, які спільно зі зв'язками забезпечують просторову жорсткість і стійкість будівлі і дозволяють, змінюючи крок колон, забезпечувати гнучкість планувального рішення внутрішнього простору будівлі. Каркасні системи - основний тип промислових будівель, так як в них діють великі зосереджені навантаження, удари, струси від технологічного обладнання і кранів.  У безкаркасних будівлях розміщують невеликі цехи з прольотами шириною до 12 м, висотою до 6 м і кранами вантажопідйомністю до 50 кН. У місцях обпирання кроквяних конструкцій стіни з внутрішніх сторін підсилюють пілястрами. Багатоповерхові промислові будівлі по безкаркасних системі будують дуже рідко.  Виробничі будівлі з неповним каркасом проектують під невеликі навантаження: безкранових з Q <50 кН. У таких будівлях відсутні пристінні колони, а зовнішні стіни виконують і несучу і огороджувальну функції.

45. Конструктивні рішення покрівель опалювальних промислових будівель та споруд.

Выбор типа покрытия зависит от температурного режима цеха, влажности, внутреннего воздуха и способа удаления воды и снега с кровли промышленных зданий. По степени теплоизоляции покрытия разделяются:

• теплые;

• полутёплые;

• холодные.

Материалами для утепления служат пенобетонные и волокнистые плиты, минераловатные плиты, которые сверху покрывают выравнивающим слоем ( толщина 15…30мм в зависимости от жёсткости утеплителя) цементного раствора или асфальто-подклейку двухслойной или трехслойной рулонной кровли из рубероида и пергамина.

В зависимости от температурно-влажностного режима помещений покрытия могут быть утепленные и холодные (рис.16.1).

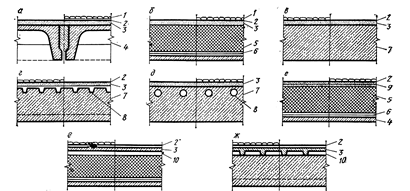

Рис.16.1 – Основные типы покрытий с железобетонными плитами и

рулонными кровлями:

а-в - невентилируемые; г, д - частично вентилируемые; е-ж - вентилируемые; 1 - защитный слой; 2 - водоизоляционный ковер; 3 - стяжка; 4 - несущая плита; 5 - утеплитель; 6 - пароизоляция; 7 - комплексная плита; 8 - каналы и борозды; 9 - перфорированный рубероид с гравием; 10 - воздушная прослойка

Утепленные покрытия устраивают в отапливаемых помещениях, а также в зданиях с незначительными избыточными тепловыделениями (термические цеха, цеха горячей штамповки и др.), если тепловыделения не превышают 23 Вт/(м2·0С).

В утепленных покрытиях толщина теплоизоляции зависит от физических показателей материала, условий его эксплуатации и необходимой величины сопротивления теплопередаче покрытия.

Для теплоизоляции покрытий применяют плиты из легких или ячеистых бетонов; минераловатные плиты; асбестоцементные изоляционные, древесноволокнистые, цементно-фибролитовые, пенополистирольные, пенополиуретановые и т.п. плиты.

В отдельных случаях при отсутствии плитных материалов для теплоизоляции плоских и малоуклонных покрытий применяют засыпки из керамзита, перлита, пемзы, туфа, шлака и т.п. Но устройство покрытий с сыпучими теплоизоляционными материалами резко снижает их индустриальность, повышает трудозатраты. При этом надо помнить, что мягкие и рыхлые сжимаемые утеплители (трепел, минеральные войлок и вата) для утеплителя покрытий неприемлемы: со временем они дают неравномерную осадку, что ведет к повреждениям кровли.

Материал пароизоляции, располагаемой между несущей ограждающей частью покрытия и утеплителем, выбирается в зависимости от вида применяемого утеплителя, а также с учетом влажности или упругости водяного пара внутреннего воздуха помещения.

В качестве пароизоляции применяют грунтовку поверхности железобетонных плит горячей битумной или дегтевой мастикой, на которые укладывают утеплитель.

Пароизоляцию выполняют не только обмазочной, но и рулонной из водонепроницаемых материалов. Рулонная пароизоляция может быть устроена из одного или двух слоев рубероида, пергамина, толя, толь-кожи, изола или бризола (для влажных помещений), поливинилхлоридной пленки, фольгоизола, пенополиэтилена или других синтетических пленок.

Обмазочную пароизоляцию кроме битума и дегтя выполняют также и из поливинилхлоридного лака и изольной мастики. В качестве пароизоляции в покрытиях с несущими панелями из легких или ячеистых бетонов следует использовать покраски внутренней поверхности панелей эмалями, масляными и другими влагоустойчивыми красками.

В местах примыкания покрытия к вертикальным поверхностям пароизоляционный слой необходимо поднимать на толщину утеплителя. Для предохранения пароизоляции от повреждения плитную теплоизоляцию следует укладывать на кровельных мастиках.

Основанием под рулонную кровлю служит выравнивающий слой (стяжка), наносимый по утепляющему слою. Стяжку выполняют из цементно-песчаного раствора толщиной 20-30 мм, асфальтобетона толщиной 25 мм, шлакобетона или асфальта толщиной 10-20 мм.

При повышенных требованиях к непротекаемости кровли применяют стяжки, армированные сеткой из проволоки диаметром 4 мм с шагом 200 мм. Для предотвращения образования трещин в выравнивающих слоях следует предусматривать швы шириной 5-10 мм, разделяющие основание под кровлю на квадратные участки со стороной 6 м при цементно-песчаном слое и 4 м – при асфальтобетонном. По швам, заполняемым резинобитумной мастикой, укладывают полоски рубероида или пергамина шириной 100 мм.

По типу гидроизоляции кровли подразделяют на:

- рулонные;

- мастичные;

- металлические;

- асбестоцементные.

Рулонные кровли устраивают из рубероида, толи, гидроизола, стеклорубероида, пергамина, синтетических пленок и др. водонепроницаемых материалов.
