42. Будинки з неповним каркасом, їх конструктивні елементи в промислових будівлях.

Здание с неполным каркасом имеет наружные продольные несущие стены, а вместо внутренней продольной несущей стены — ряд стоек каркаса, связанных ригелями, на которые опираются плиты перекрытий.

Перекрытия (см. рис. 1) разделяют здания по высоте. Перекрытия, разделяющие смежные этажи, называются междуэтажными, перекрытие, располагаемое над подвалом, — подвальным; а перекрытие, отделяющее верхний этаж от чердака, —чердачным.

Потолок представляет собой нижнюю поверхность перекрытия, ограничивающего помещение сверху. Верхней плоскостью междуэтажного перекрытия является пол.

В большинстве случаев перекрытия состоят из несущей конструкции, передающей нагрузки на стены или отдельные опоры, и заполнения. Несущими конструкциями являются железобетонные плиты, деревянные, стальные и железобетонные балки. Заполнение должно обеспечивать звуко- и теплоизоляционны: качества перекрытия.

Крыша является верхним покрытием здания и защищает его от атмосферных воздействий — дождя, снега, ветра. Она состоит из несущих конструкций, уложенного по ним основания под кровлю, и водонепроницаемой кровли, выполняемой из листов кровельной стали, рулонных материалов, черепицы, асбестоцементных листов и других материалов. Крыши могут быть наклонными или плоскими, как показано на рис. 1.

Основными конструктивными элементами современного одноэтажного пролетного промышленного здания являются: колоны, которые передают нагрузки на фундаменты; конструкции покрытия, которые состоят из несущей (балки, фермы, арки) и ограждающей (плиты и элементы покрытия) части; подкрановые балки, которые устанавливают на консоли колонн; фонари, которые обеспечивают нужный уровень освещенности и воздухообмен в цехе; вертикальные ограждающие конструкции (стены, перегородки, конструкции остекления), причем конструкции стен опираются на специальные фундаментные и обвязочные балки; двери и ворота для движения людей и транспорта; окна, которые обеспечивают необходимый световой режим.

43.Сталеві крокв'яні і підкрокв'яні конструкції промислових будівель та споруд. Спирання на колону та їх кріплення.

Стальные стропильные и подстропильные фермы покрытий

Стальные стропильные фермы по очертанию проектируют с параллельными поясами, полигональными и треугольными. Стальные фермы применяют практически для любых пролетов.

В фермах различного очертания применяют определенные системы решеток (рис. 10). Выбор типа решетки зависит от схемы приложения нагрузок, очертания поясов и конструктивных требований. Для снижения трудоемкости изготовления ферма должна быть по возможности простой и с минимальным числом элементов.

Рис. 10. Схемы решеток ферм: а) треугольная; б) треугольная

со стойками; в, г) раскосная; д) шпренгельная; е) крестовая;

ж) перекрестная; и) ромбическая; к) полураскосная

Стальные фермы проектируют из элементов, могущих иметь различные сечения: трубчатые, гнутосварные замкнутые, из прокатных уголков, двутавров, швеллеров и т.п. Наиболее распространенные типы сечений элементов ферм приведены на рис. 11.

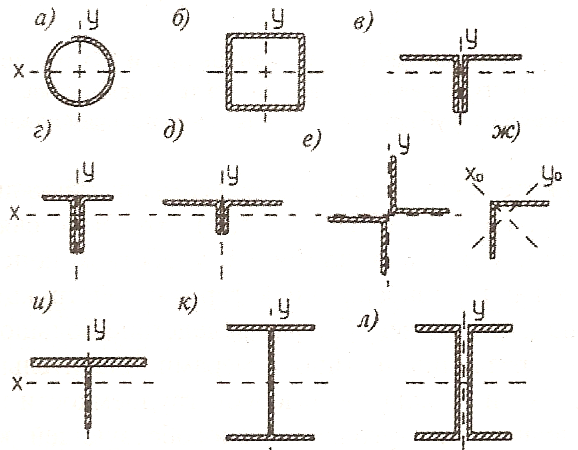

Рис. 11. Типы сечений стальных ферм: а) трубчатые; б) прямоугольное гнутозамкнутое; в,г,д,е) из парных уголков; ж) из одиночных уголков; и) из тавров - для поясов ферм; к,л) то же, из двутавра или двух швеллеров

Унифицированные фермы проектируют из прокатных парных уголков нормальной или пониженной высотой. Конструкции нормальной высоты предназначены для отапливаемых зданий с покрытием из железобетонных плит или из стального профилированного настила, уложенного по прогонам. Фермы с пониженной высотой используют только для покрытий из профилированного настила.

Т иповые унифицированные фермы могут использоваться как в бескрановых зданиях, так и в зданиях с мостовыми опорными кранами.

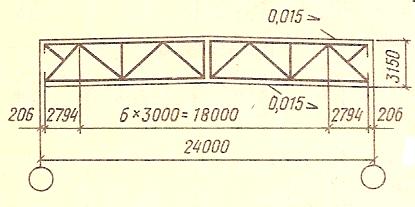

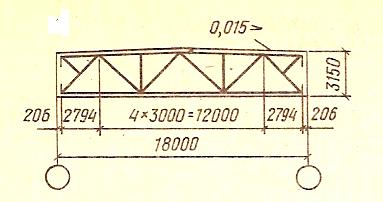

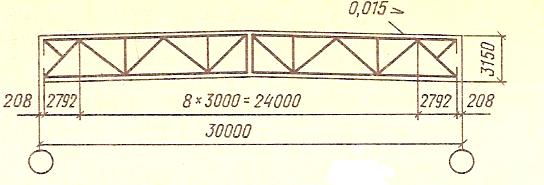

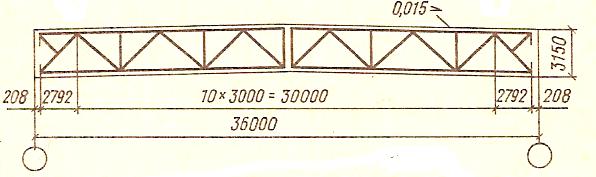

Рис. 12. Схемы стропильных ферм нормальной высоты

из прокатных уголков

(с указанием отправочных элементов)

В состав стальных несущих конструкций покрытий входят прогоны, стропильные и при необходимости подстропильные фермы, опорные стойки, горизонтальные и вертикальные связи. Конструкции покрытий применяют в однопролетных и многопролетных зданиях при любых сочетаниях пролетов шириной 18, 24, 30 и 36 м при использовании ферм нормальной высоты (рис.12) и 18 и 24 м – при фермах пониженной высоты. Шаг стропильных ферм принимают 6 или 12 м.

Пояса и решетку унифицированных ферм конструируют из прокатных уголков и соединяют сваркой с помощью фасонок из листовой стали.

Сопряжение фермы с колонной (шарнирное) осуществляют с помощью надопорной стойки двутаврового сечения, которая крепится к колонне анкерными болтами, а пояса ферм к стойкам – болтами нормальной точности (рис.13).

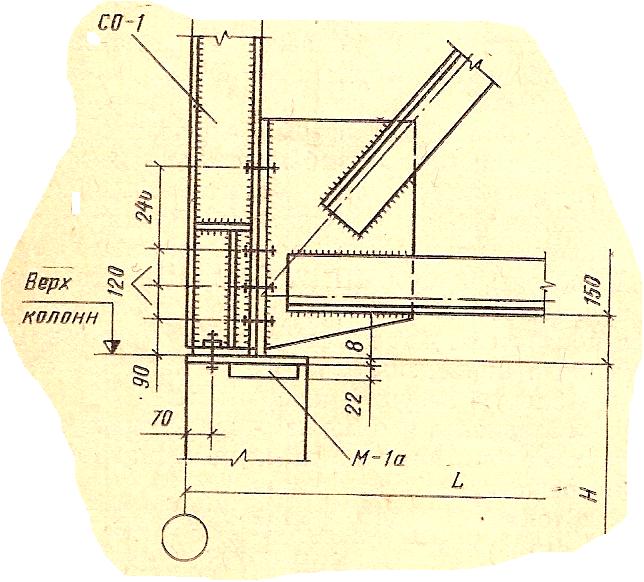

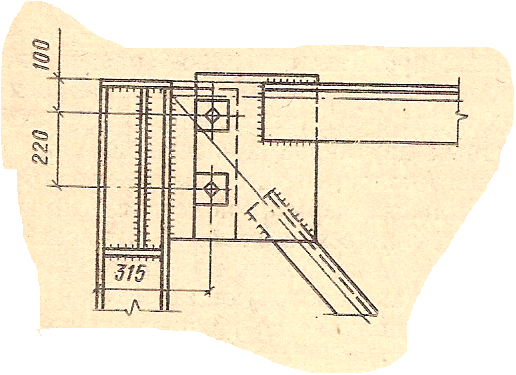

Рис.13. Опирание стальной фермы на железобетонную колонну

Стальные подстропильные фермы конструируют по типу стропильных ферм пролетом 12, 18 и 24 м.

На рис. 14 приведены унифицированные подстропильные фермы пролетом 12 м.

а) б)

а

Рис.14. Подстропильные фермы нормальной высоты пролетом 12м: а – рядовые; б – у торца здания
